三极管射极跟随器(推挽放大电路)
文章目录
- 简介
- 应用
- 射极跟随器搭建LDO电源
- 实践
简介

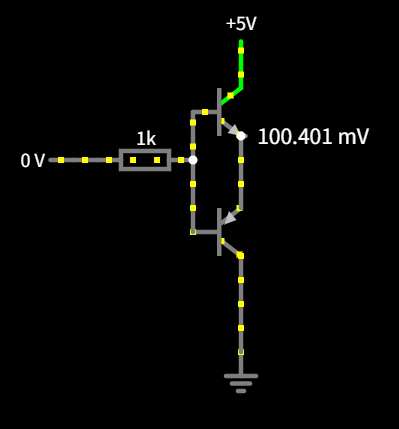

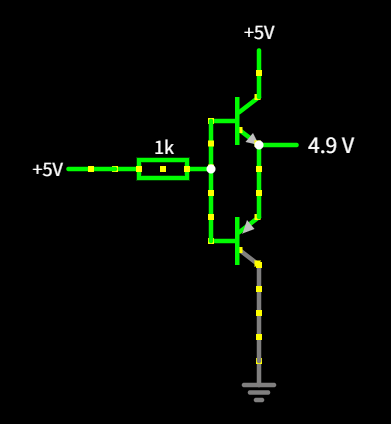

俩个发射极中间的输出电压为5V,若基极输入的是0V那么俩个发射极中间的输出电压为0V

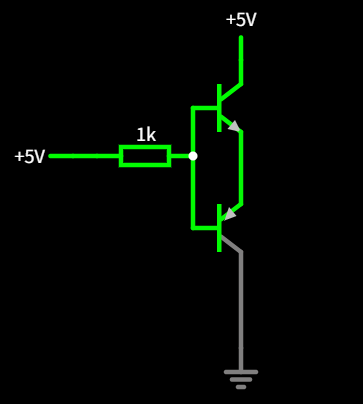

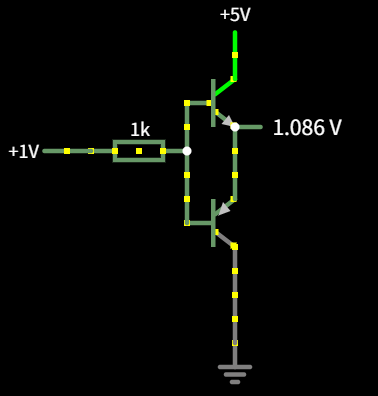

下面是推挽放大电路也是射极跟随器

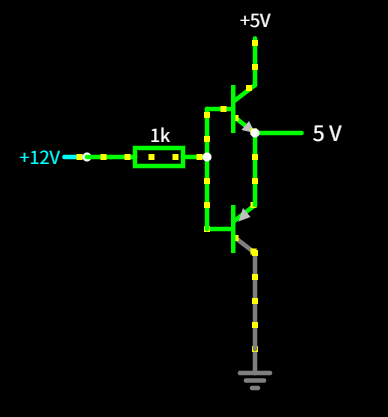

注意: 基极电压不能大于集电极电压,若大于三极管饱和,输出电压就等于集电极电压
应用

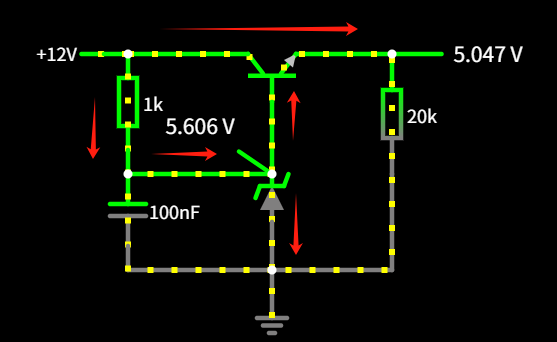

射极跟随器搭建LDO电源
要点:
1)、三极管工作在线性放大区(CE间相当于可变电阻)
2)、允许Uin有一定的波动,但必须始终高于输出电压。
3)、三极管功耗较大,做好散热措施,三极管功耗取决于输入输出的压差和负载电流
实践
射击跟随器在电路中。
pin8可以看作PWM芯片的GATE引脚
三极管射极跟随器应用1
详情请看
硬件基本功-55-三极管射极跟随器
