【MPC控制 - 从ACC到自动驾驶】5. 融会贯通：MPC在ACC中的优势总结与知识体系构建

【MPC控制 - 从ACC到自动驾驶】融会贯通：MPC在ACC中的优势总结与知识体系构建

在过去的四天里，我们一起经历了一段奇妙的旅程：

• Day 1: 我们认识了自适应巡航ACC这位“智能领航员”，并初见了模型预测控制MPC这位“深谋远虑的棋手”。
• Day 2: 我们化身工程师，给汽车“画像”，建立了它的纵向动力学模型，并将其翻译成了计算机能懂的离散状态空间语言。
• Day 3: 我们深入MPC的“大脑”，揭秘了它如何通过代价函数、约束和优化来做决策，并学习了那些关键的参数“旋钮”。
• Day 4: 我们走进了Simulink的虚拟试验场，亲眼见证了MPC在ACC仿真中的“实战”表现，解读了那些跳动的曲线背后的控制逻辑。

可以说，我们已经把构建一个基于MPC的ACC系统的主要零件都收集齐了。今天，作为我们第一阶段学习的终点，也是新的起点，我们将进行一次综合分析，把前面学到的知识点串联起来，形成一个完整的知识体系；同时，我们要总结MPC的核心优势，深刻理解为什么它在ACC乃至更复杂的自动驾驶领域如此受青睐；最后，通过一些练习来固化我们的知识。

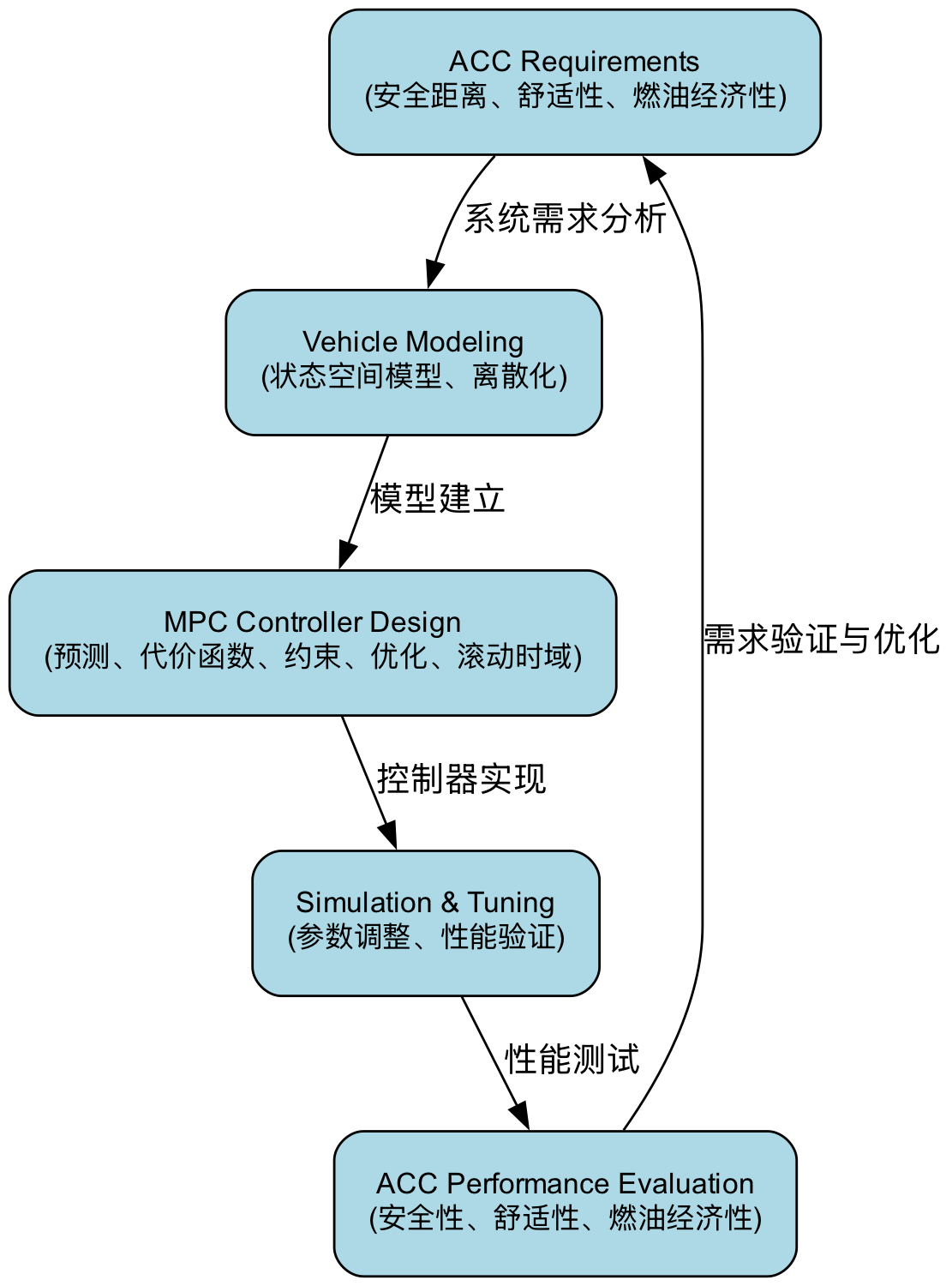

融会贯通：从ACC需求到MPC解决方案的全链路回顾

让我们以终为始，回顾一下整个流程：

1. 问题的起点：ACC的需求 (Day 1)

   • 核心任务： 在保证安全的前提下，要么以设定速度 $V_{set}$ 巡航，要么与前车保持动态的安全距离 $D_{safe}$。
   • 关键挑战： 如何在不同的交通状况下（前车加减速、切入切出）做出及时、平顺且安全的响应？如何处理车辆自身的物理限制（如最大加减速度）？如何在多个目标（安全、舒适、跟踪精度）之间取得平衡？
   • 传统控制的局限： 简单的PID控制器虽然常用，但在处理约束、预测性、多目标优化方面存在天然的短板。

2. 理解“对手”：车辆建模 (Day 2)

   • 为何需要模型： MPC的核心在于“预测”，而预测的基础就是对被控对象（车辆）行为规律的理解。没有模型，MPC就无法预知控制指令的效果。
   • 状态空间的选择： 我们选择了能描述ACC核心动态的状态变量，如自车速度 $V_{ego}$、相对距离 $D_{rel}$、前车速度 $V_{lead}$（或者相对速度 $V_{rel}$ 也可以作为状态）。
   • 从连续到离散： 因为MPC是运行在数字计算机上的，我们需要将基于物理定律的连续时间模型（$\dot{\mathbf{x}}=\mathbf{Ax}+\mathbf{Bu}$）通过离散化（如ZOH方法）转换为计算机可以迭代计算的离散时间模型（$\mathbf{x}(k+1)={\mathbf{A}}_d\mathbf{x}(k)+{\mathbf{B}}_{d}u(k)$）。这个离散模型就是MPC进行多步预测的“剧本”。

3. MPC的“智慧核心”：控制器设计 (Day 3)

   • 预测未来 ($N_p$)： 利用离散模型，MPC向前“看” $N_p$ 步，预测未来一段时间内车辆的状态演变。
   • 优化目标 (Cost Function $J$)： 通过设计代价函数，我们将ACC的控制目标（跟踪 $V_{set}$ 或 $D_{safe}$）和性能要求（控制平顺性，即小的加速度变化 $\Delta u$）量化为一个需要最小化的指标 $J=\sum \Vert \mathbf{y}-{\mathbf{y}}_{ref}{\Vert }_Q^2+\sum \Vert \Delta u{\Vert }_R^2$。权重 $\mathbf{Q}$ 和 $\mathbf{R}$ 体现了我们对不同目标的重视程度。
   • 遵守规则 (Constraints)： 将车辆的物理限制（如 $a_{min}\le u(k)\le a_{max}$）和安全要求（如 $D_{rel}\ge D_{abs\_min}$）作为约束条件直接纳入优化问题。
   • 求解最优决策： 在每个控制周期 $k$，MPC求解一个带约束的优化问题（通常是二次规划QP），找到未来 $N_c$ 步的最优控制序列 $u^{\ast }(k|k),\dots ,u^{\ast }(k+N_c-1|k)$。
   • 滚动执行 (Receding Horizon)： 只执行第一个最优控制 $u^{\ast }(k|k)$，然后在下一时刻 $k+1$ 获得新的测量值，重复整个预测-优化-执行的过程。

4. 眼见为实：仿真验证 (Day 4)

   • 搭建测试平台： 通过Simulink等工具，我们可以搭建包含车辆模型、传感器模型和MPC控制器的闭环仿真环境。
   • 设计测试场景： 模拟各种典型工况（如跟车、切入、前车加减速）来全面评估MPC控制器的性能。
   • 解读结果： 分析仿真曲线（加速度、速度、距离），判断MPC是否满足了ACC的设计要求：是否保证了安全距离？速度跟踪是否准确？加减速是否平顺？约束是否被遵守？

这个从需求分析到建模，再到控制器设计和仿真验证的完整流程，构成了一个典型的基于模型控制（Model-Based Control）的设计范式。MPC在这个流程中扮演了核心的“决策大脑”角色。

MPC的核心优势：为什么它是ACC的“天作之合”？

现在我们已经对MPC的工作流程有了全面的了解，是时候深入总结一下，为什么MPC特别适合ACC这种应用场景？它到底有哪些不可替代的优势？

优势一：强大的预测能力 (Predictive Power) - “未卜先知”

• 核心体现： MPC不是等问题发生了再反应，而是基于模型预测未来可能发生的情况，并提前做出应对。
• 在ACC中的应用：
  • 预判前车行为： 如果模型包含了对前车速度甚至加速度的预测（或者将前车加速度视为可测扰动 $w(k)$），MPC可以预见到前车即将减速或加速，从而更早、更平稳地调整自车速度。想象一下，如果前车轻点刹车，基于预测的MPC可能会提前、轻柔地开始减速，而纯粹基于当前误差的PID控制器可能需要等到距离明显缩短或相对速度变化显著后才开始反应，导致反应偏慢或偏急。
  • 优化远期行为： 通过预测较长一段时间（$N_p$步），MPC可以规划出一条整体更优的轨迹。例如，如果预测到前方远处有一个慢车，MPC可以选择一个更长、更平缓的减速过程，而不是等到快接近了再急刹车，这极大地提升了乘坐舒适性和燃油经济性。
• 对比PID： PID控制器本质上是“向后看”的（基于当前和过去的误差），缺乏这种前瞻性。

优势二：显式的约束处理能力 (Explicit Constraint Handling) - “规矩方圆”

• 核心体现： MPC允许我们将系统运行中必须遵守的各种物理限制和性能要求，直接作为约束条件写入优化问题。
• 在ACC中的应用：
  • 车辆物理极限： 发动机/电机能提供的最大驱动力、刹车系统的最大制动力是有限的，这直接转化为对控制输入 $u(k)$（即加速度 $a_{ego}$）的上下限约束 ($a_{min}\le u(k)\le a_{max}$)。MPC在寻找最优解时，会自动确保计算出的 $u(k)$ 不会超出这个范围。我们在Day 4的仿真结果中清晰地看到了这一点，加速度曲线从未越过设定的界限。
  • 乘坐舒适性要求： 为了避免乘客感到不适，我们通常不希望加速度变化太快（即Jerk太大）。这可以通过约束控制输入的变化率 ($\Delta u_{min}\le u(k)-u(k-1)\le \Delta u_{max}$) 来实现。MPC同样可以将这类约束纳入优化。
  • 安全红线： 保持最小安全距离 ($D_{rel}\ge D_{abs\_min}$) 是ACC的硬性要求。MPC可以通过状态约束或输出约束来强制满足这一点。
• 对比PID： 传统PID控制器很难直接处理这些约束。通常需要额外的逻辑，如抗饱和（Anti-windup）策略来处理执行器饱和，或者通过限制PID输出的变化率来间接改善平顺性。但这些方法往往是“事后补救”或不够系统化，不如MPC这样在优化过程中就“天生”考虑约束来得直接和优雅。MPC提供的解，天然就是满足约束的可行解。

优势三：优化性能指标的能力 (Optimizing Performance Objectives) - “精打细算”

• 核心体现： MPC通过最小化一个综合性的代价函数 $J$，来系统地平衡多个（有时甚至是相互冲突的）控制目标。
• 在ACC中的应用： ACC系统需要在多个维度上取得良好表现：
  • 安全性： 紧密跟踪安全距离 $D_{safe}$。
  • 跟踪性： 在速度模式下精确跟踪 $V_{set}$。
  • 舒适性： 避免剧烈的加减速（小的 $u$ 或 $\Delta u$）。
  • 经济性（可选）： 减少不必要的能量消耗。
    MPC的代价函数 $J=\sum \Vert \mathbf{y}-{\mathbf{y}}_{ref}{\Vert }_Q^2+\sum \Vert \Delta u{\Vert }_R^2$ （或类似形式）提供了一个完美的框架来融合这些目标：
    • 通过调整 $\mathbf{Q}$ 矩阵中对应各项误差（如距离误差、速度误差）的权重，可以表达我们对安全性和跟踪性的重视程度。
    • 通过调整 $\mathbf{R}$ 矩阵的权重，可以表达我们对舒适性（控制输入的平滑度）的要求。
      MPC求解器会自动找到一个最优的控制策略，使得这个综合代价最小，从而在这些性能指标之间达成一个“设计师期望”的平衡。
• 对比PID： 对于多目标优化问题，使用多个独立的PID控制器进行协调可能会非常困难和反直觉，参数整定也容易“按下葫芦浮起瓢”。MPC提供了一种更系统化、更清晰的方式来处理性能权衡。

优势四：处理多变量系统的天赋 (Handling Multi-Variable Systems) - “运筹帷幄”

• 核心体现： MPC的框架天然适用于多输入多输出（MIMO）系统。
• 在ACC中的应用及未来展望：
  • 虽然我们主要讨论的是纵向控制（油门/刹车 $\to$ 速度/距离），但车辆本身是一个复杂的MIMO系统。例如，更高级的自动驾驶功能需要同时协调纵向控制（ACC）和横向控制（如车道保持辅助LKA）。
  • MPC可以自然地扩展到处理这种情况，例如，状态向量可以包含横向位置、偏航角等，控制输入可以包含方向盘转角，代价函数可以加入对车道偏离误差的惩罚。MPC能够在一个统一的优化框架内，同时计算出最优的加速度和转向指令，考虑到它们之间的潜在耦合。
  • 这为从ACC向更高级别的自动驾驶（如L2、L3级集成控制）发展奠定了坚实的基础。
• 对比PID： 对于MIMO系统，设计和调试多个相互耦合的SISO PID控制器通常非常复杂。

总结来说，MPC之所以在ACC及自动驾驶领域大放异彩，正是因为它具备了传统控制方法难以比拟的预测能力、约束处理能力、多目标优化能力以及处理复杂系统的能力。 它更像是一个基于模型的“智能规划器”，而不仅仅是一个简单的“误差纠正器”。

权重调整的艺术：在性能指标间跳一支“平衡之舞”

我们已经多次提到，MPC通过代价函数 $J=\sum \Vert \mathbf{y}-{\mathbf{y}}_{ref}{\Vert }_Q^2+\sum \Vert \Delta u{\Vert }_R^2$ 来平衡性能。其中，权重矩阵 $\mathbf{Q}$ 和 $\mathbf{R}$ 的选择至关重要，它们是工程师向MPC表达“意图”的主要方式。这更像是一门艺术，需要经验和反复试验。

让我们再次回顾一下权重的意义和调整的影响：

• $\mathbf{Q}$ (状态/输出误差权重):

  • 作用： 控制MPC对跟踪参考目标（如 $D_{safe}$ 或 $V_{set}$）的误差有多“在意”。
  • 调整效果：
    • 增大 $\mathbf{Q}$ 中对应 $d_{rel}$ 误差的权重 ($q_{d\_rel}$): MPC会更“拼命”地去减小实际距离与安全距离的差距。效果可能是跟车更紧密、响应更快，但也可能导致为了快速调整距离而牺牲一些舒适性（加减速可能更猛）。
    • 增大 $\mathbf{Q}$ 中对应 $V_{ego}$ 误差的权重 ($q_{v\_ego}$): 在速度控制模式下，MPC会更努力地去精确跟踪 $V_{set}$。
  • 核心思想： $\mathbf{Q}$ 越大，跟踪越“准”，但可能越“颠”。

• $\mathbf{R}$ (控制输入/增量权重):

  • 作用： 控制MPC对控制动作本身（加速度 $u$）的大小或变化剧烈程度 ($\Delta u$) 有多“反感”。
  • 调整效果：
    • 增大 $\mathbf{R}$ 中对应 $\Delta u$ 的权重 ($r_{\Delta u}$): MPC在优化时会尽量避免产生加速度变化很大的控制序列。效果是车辆的加减速会更平缓、更柔和，乘坐体验更舒适。但缺点是，系统的响应速度可能会变慢。
    • 增大 $\mathbf{R}$ 中对应 $u$ 大小的权重 (如果代价函数中有这一项): MPC会倾向于使用更小的加速度值，可能更节能，但加速或减速的能力会受限。
  • 核心思想： $\mathbf{R}$ 越大，控制越“柔”，但可能越“慢”。

权衡 (Trade-off) 是永恒的主题:
在ACC设计中，安全性、舒适性、跟踪性之间往往存在矛盾。例如：

• 想要极高的跟车精度（大 $\mathbf{Q}$），可能就要牺牲一些舒适性（需要用更大的 $\Delta u$ 来快速调整）。
• 想要极致的舒适性（大 $\mathbf{R}$），可能就要接受响应慢一点，或者在某些工况下跟踪误差大一点。

MPC的参数调优过程，本质上就是工程师根据产品定位和目标用户，在这些相互制约的性能指标之间寻找一个最佳平衡点的过程。这通常需要：

1. 设定一个基准参数。
2. 进行大量的仿真测试。
3. 分析结果，根据性能表现调整 $\mathbf{Q}$ 和 $\mathbf{R}$ 的相对大小。
4. 反复迭代，直到找到满意的参数组合。
5. 最终还需要在实车上进行验证和微调。

这需要深厚的理论功底，也需要丰富的工程经验。

知识体系巩固：我们这五天学到了什么？

五天的学习旅程即将结束，让我们再次梳理一下我们构建的知识体系：

• Day 1 (需求与初识): 理解了ACC是什么，它要解决的安全与舒适问题，以及MPC的基本概念（预测、优化、约束、滚动）。
• Day 2 (基础与建模): 掌握了描述车辆纵向运动的状态空间方法，并学会了将连续模型离散化，为MPC提供预测依据。
• Day 3 (核心与设计): 深入MPC内部，学习了代价函数（目标）、约束条件（规则）的设定，理解了优化求解和滚动时域的工作机制，以及关键参数 $N_p,N_c,\mathbf{Q},\mathbf{R}$ 的意义。
• Day 4 (实践与验证): 通过Simulink仿真，看到了MPC如何在ACC场景中实际工作，学会了从仿真结果分析控制性能。
• Day 5 (综合与升华): 将所有知识点串联起来，深刻理解了MPC相比传统控制在ACC应用中的核心优势，并探讨了性能权衡与参数调整的艺术。

现在，你应该能够回答以下问题：

• 为什么ACC需要像MPC这样“聪明”的控制器？
• MPC是如何利用车辆模型来“预测未来”的？
• MPC是如何通过代价函数来表达我们对“好”控制的期望的？
• MPC是如何确保车辆行为不“越界”（满足约束）的？
• MPC的“滚动”工作方式有什么好处？
• 仿真结果中的加速度、速度、距离曲线分别反映了MPC控制的哪些方面？
• 调整MPC的权重参数会对ACC的驾驶体验产生什么影响？

结语与展望：MPC之旅，未完待续

MPC的世界远比我们这五天所涉及的要广阔得多。我们主要讨论的是线性MPC，而现实世界中还存在着大量的非线性MPC (NMPC)，用于处理更复杂的非线性系统。我们假设模型是精确的，但实际中模型总有误差，这就引出了鲁棒MPC (Robust MPC) 和随机MPC (Stochastic MPC) 等研究方向，它们致力于让MPC在面对不确定性时更加“坚强”。此外，MPC与其他技术的结合，如与强化学习 (Reinforcement Learning) 结合进行自适应调优，与传感器融合 (Sensor Fusion) 结合处理多源信息，与路径规划 (Path Planning) 结合实现更高级别的自动驾驶决策等，都是当前研究和应用的热点。

ACC只是MPC在汽车领域小试牛刀的一个例子。在自动驾驶的路径规划、轨迹跟踪、决策制定等更复杂的任务中，MPC正扮演着越来越核心的角色。

希望这次的学习激发了你对控制理论，特别是MPC的兴趣。控制的世界充满了挑战，但也充满了创造的乐趣。保持好奇，不断探索，你也能成为驾驭复杂系统的“控制大师”！

习题

1. 综合分析题：请简述从ACC的控制需求出发，到最终实现一个基于MPC的ACC控制系统的主要步骤，并说明MPC在其中扮演的关键角色。

2. 优势对比题：相比于传统的PID控制器，MPC在处理ACC问题时，主要有哪些优势？请至少列举三点，并结合ACC的具体场景进行说明。

3. 参数影响题：假设你正在调整一个ACC系统的MPC参数。你发现车辆在高速行驶时，跟车距离始终保持得很好，但加减速过程感觉有点“生硬”，乘客容易晕车。为了提高舒适性，你会优先考虑调整哪个（或哪些）MPC参数？如何调整？可能会带来什么副作用？

4. 概念辨析题：以下关于MPC的说法，哪个是错误的？
A. MPC需要一个被控对象的数学模型来进行预测。
B. MPC在每个控制周期都会求解一个优化问题。
C. MPC计算出的最优控制序列会全部应用到系统中。
D. MPC可以显式地处理系统状态和控制输入的约束。

---

答案：

1. 答案：
   主要步骤：

   1. 需求分析： 明确ACC的目标（速度控制、距离控制）、性能要求（安全、舒适、准确）和运行环境。
   2. 系统建模： 建立能够描述车辆纵向运动的数学模型（通常是状态空间模型），并进行离散化，得到 $\mathbf{x}(k+1)={\mathbf{A}}_d\mathbf{x}(k)+{\mathbf{B}}_{d}u(k)$。
   3. MPC控制器设计：
      • 选择预测时域 $N_p$ 和控制时域 $N_c$。
      • 设计代价函数 $J$，将控制目标和性能要求量化，并配置权重 $\mathbf{Q}$ 和 $\mathbf{R}$。
      • 定义约束条件，包括控制输入限制、状态限制（如最小安全距离）等。
   4. 优化求解器选择与集成： 选择合适的QP求解器，并将其集成到控制算法中。
   5. 仿真与调优： 在Simulink等环境中进行闭环仿真，测试不同工况下的性能，反复调整MPC参数（特别是 $N_p,N_c,\mathbf{Q},\mathbf{R}$）以达到最佳效果。
   6. 实车测试与部署： 在真实车辆上进行测试、验证和最终参数标定。

   MPC的关键角色： MPC在步骤3中扮演核心决策者角色。它利用步骤2建立的模型进行预测，基于步骤3设计的代价函数和约束条件，在每个控制周期通过优化计算出最优的控制指令（加速度），以满足步骤1中定义的ACC需求。它通过滚动时域的方式实现反馈控制。

2. 答案：
   MPC相比PID在ACC中的主要优势：

   1. 预测能力： MPC能基于模型预测前车行为和自车未来状态，从而提前做出平顺、安全的响应（如预判减速）。PID是反应式的，对变化的响应可能滞后或过冲。例如，面对前车缓慢减速，MPC可以更早开始平缓减速，提高舒适性。
   2. 显式约束处理： MPC可以直接将车辆的物理限制（如最大/最小加速度）和安全要求（如最小安全距离）纳入优化问题，确保输出的控制指令始终可行且安全。PID处理约束通常需要额外的复杂逻辑（如抗饱和），且效果不如MPC直接。例如，MPC可以保证加速度总在 [-3, 2] m/s² 内。
   3. 多目标优化： MPC通过代价函数可以系统地平衡ACC的多个性能目标（安全、舒适、跟踪精度）。通过调整权重 $\mathbf{Q}$ 和 $\mathbf{R}$，可以明确地表达设计者对不同目标的偏好。用多个PID协调这些目标会困难得多。例如，可以通过调整权重在“紧密跟车”和“乘坐平稳”之间找到平衡。
      (额外一点：处理多变量系统能力，为未来集成控制打基础)

3. 答案：

   • 优先调整的参数： 为了提高舒适性，减少加减速的“生硬”感，应该优先考虑调整代价函数中惩罚控制输入变化率的权重，即增大 $\mathbf{R}$ 矩阵中对应 $\Delta u$ (加速度变化) 的权重项。也可以考虑对加速度 $u$ 本身的大小进行惩罚（如果代价函数中有相应项）。
   • 如何调整： 逐步增大 $\mathbf{R}$ 中相关项的值。
   • 可能带来的副作用： 增大 $\mathbf{R}$ 会使控制动作更“柔和”，但也可能导致系统响应速度变慢。例如，在需要快速加速以达到设定速度，或者需要快速减速以应对前车突然减速时，车辆的反应可能会不够迅速，导致跟踪性能下降或安全裕度减小。因此，需要在舒适性和响应性之间找到合适的平衡点。

4. 答案：C. MPC计算出的最优控制序列会全部应用到系统中。
   这是错误的。MPC的核心思想之一是滚动时域控制 (Receding Horizon Control)。虽然MPC会计算出未来 $N_c$ 步的最优控制序列，但它只将序列中的第一个控制动作 $u^{\ast }(k|k)$ 应用到系统中。然后在下一个时刻 $k+1$，它会根据新的测量值重新进行整个预测和优化过程。A, B, D 都是MPC的正确描述。
