1、前言

国产FPGA现状：

“苟利国家生死以，岂因祸福避趋之！”大洋彼岸的我优秀地下档员，敏锐地洞察到祖国的短板在于先进制程半导体的制造领域，于是本着为中华民族伟大复兴的中国梦贡献绵薄之力的初心，懂先生站在高略高度和长远角度谋划，宁愿背当代一世之骂名也要为祖国千秋万世谋，2018年7月，懂先生正式打响毛衣战，随后又使出恰勃纸战术，旨在为祖国先进制程半导体领域做出自主可控的战略推动；2019年初我刚出道时，还是Xilinx遥遥领先的时代(现在貌似也是)，那时的国产FPGA还处于黑铁段位；然而才短短7年，如今的国产FPGA属于百家争鸣、百花齐放、八仙过海、神仙打架、方兴未艾、得陇望蜀、友商都是XX的喜极而泣之局面，此情此景，不得不吟唱老人家的诗句：魏武挥鞭，东临碣石有遗篇，萧瑟秋风今又是，换了人间。。。
目前对于国产FPGA优势有以下几点：
1：性价比高，与同级别国外大厂芯片相比，价格相差几倍甚至十几倍；
2：自主可控，国产FPGA拥有完整自主知识产权的产业链，从芯片到相关EDA工具；
3：响应迅速，FAE技术支持比较到位，及时解决开发过程中遇到的问题，毕竟中文数据手册；
4：采购方便，产业链自主可控，采购便捷；

FPGA实现MIPI视频解码现状：

MIPI视频解码分为D-PHY和CSI-2两大部分，其中D-PHY属于物理层，依托硬件，灵活性不高，方案不多；CSI-2属于协议层，依托代码，灵活性很高，方案很多；所以只要实现了D-PHY，MIPI-CSI解码其实就很灵活了；第一种D-PHY方案是使用FPGA内部资源，目前FPGA内部继承了硬核MIPI D-PHY的可选方案还是很丰富，国产的高云、安路、易灵思等都有，Xilinx则只有UltraScale+高端系列FPGA才有，该方案优点是设计简单，缺点是硬件成本较高；第二种是使用专用的D-PHY芯片，比如MC20901，该方案优点是设计简单，缺点是硬件成本较高；第三种是使用权电阻网络实现D-PHY功能，该方案是Xilinx官方推荐的一种简单、低速的D-PHY方案，通常用于测试，该方案优点是电路简单，硬件成本低，缺点是性能适中，无法用于高端场景；然后D-PHY信号进入FPGA内部的MIPI CSI-2 RX IP实现CSI功能，即实现MIPI视频解码，另外，也可以使用自己写的CSI模块实现CSI功能；本设计使用国产高云系列FPGA，所以无需考虑D-PHY部分；

工程概述

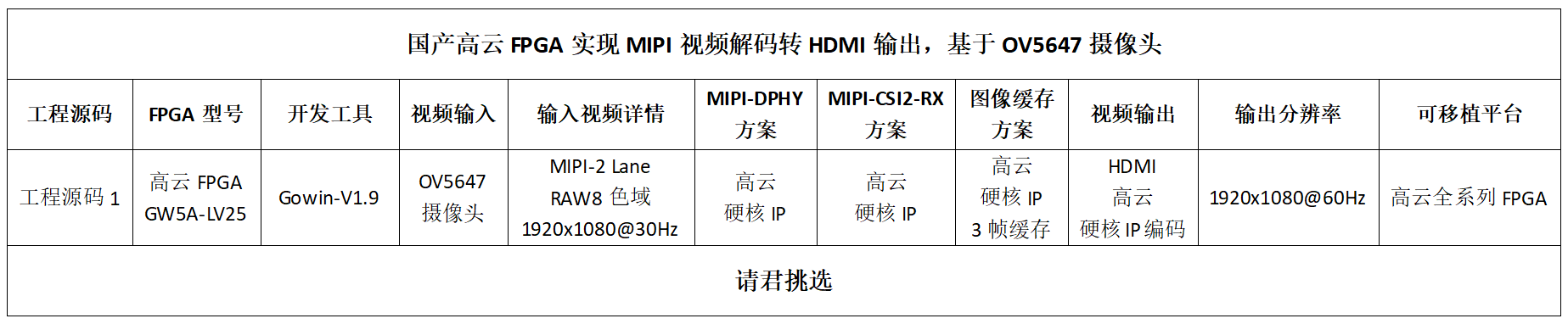

本设计使用国产高云GW5A-LV25UG324ES型号的FPGA做MIPI视频解码转HDMI输出系统；输入视频源为OV5647摄像头，FPGA首先使用纯verilog代码是实现的OV5647配置模块对OV5647摄像头做i2c配置，将其配置为MIPI 2 Lane的、RAW8颜色格式的、分辨率为1920x1080@30Hz的状态输出；然后MIPI视频送入高云官方提供的MIPI-DPHY硬核IP实现DPHY功能，分离出LP和HS电路以及控制信号；然后DPHY视频送入高云官方提供的MIPI-CSI2-RX硬核IP实现MIPI视频协议层解码功能，解出有效视频数据和控制数据；然后解码视频送入高云官方提供的MIPI-Byte-To-Pixel-Converter硬核IP实现视频格式转换功能，将解码视频数据包转换成标准像素格式数据，并从同步短包中恢复视频同步信号；然后视频送入纯verilog实现的Bayer转RGB模块实现颜色空间转换，将RAW8图像转换为RGB888图像；然后视频送入高云官方提供的Video-Frame-Buffer硬核IP实现视频缓存功能，本设计使用3帧缓存；然后使用纯verilog实现Native视频时序生成模块控制视频从DDR3中读出，并做输出视频同步；然后同步视频送入高云官方提供的DVI-TX硬核IP实现视频接口转换功能，将RGB888视频流编码为HDMI差分视频流输出；最后使用HDMI显示器显示即可；针对市场主流需求，本设计提供1套PDS工程源码，具体如下：

现对上述1套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为高云GW5A-LV25UG324ES；输入视频源为OV5647摄像头，FPGA首先使用纯verilog代码是实现的OV5647配置模块对OV5647摄像头做i2c配置，将其配置为MIPI 2 Lane的、RAW8颜色格式的、分辨率为1920x1080@30Hz的状态输出；然后MIPI视频送入高云官方提供的MIPI-DPHY硬核IP实现DPHY功能，分离出LP和HS电路以及控制信号；然后DPHY视频送入高云官方提供的MIPI-CSI2-RX硬核IP实现MIPI视频协议层解码功能，解出有效视频数据和控制数据；然后解码视频送入高云官方提供的MIPI-Byte-To-Pixel-Converter硬核IP实现视频格式转换功能，将解码视频数据包转换成标准像素格式数据，并从同步短包中恢复视频同步信号；然后视频送入纯verilog实现的Bayer转RGB模块实现颜色空间转换，将RAW8图像转换为RGB888图像；然后视频送入高云官方提供的Video-Frame-Buffer硬核IP实现视频缓存功能，本设计使用3帧缓存；然后使用纯verilog实现Native视频时序生成模块控制视频从DDR3中读出，并做输出视频同步；然后同步视频送入高云官方提供的DVI-TX硬核IP实现视频接口转换功能，将RGB888视频流编码为HDMI差分视频流输出，输出分辨率为1920x1080@60Hz；最后使用HDMI显示器显示即可；本工程适用于国产高云FPGA实现MIPI视频解码转HDMI应用；

本文详细描述了国产高云FPGA图像视频采集系统的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网以及其他开源免费获取渠道等等)，若大佬们觉得有所冒犯，请私信批评教育；部分模块源码转载自上述网络，版权归原作者所有，如有侵权请联系我们删除；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

国产高云FPGA基础教程

高云FPGA开发软件Gowin的下载、安装、Licence共享，工程搭建、代码添加、综合、编译、下载、各种IP的调用、配置、使用等基础操作，是做高云FPGA开发的基本功，当然，如果你已是有经验的工程师，则可以省略这一步，为此，我专门开设了专栏，详细讲述国产高云FPGA基础教程，甚至可以说是保姆级的教程，专栏地址如下：
点击直接前往

国产高云FPGA相关方案推荐

鉴于国产高云FPGA的优异表现和市场需求，我专门开设了一个人国产高云FPGA专栏，里面收录了基于国产高云FPGA的图像处理、UDP网络通信、GT高速接口、PCIE等博客，感兴趣的可以去看看，博客地址：点击直接前往

我这里已有的 MIPI 编解码方案

我这里目前已有丰富的基于FPGA的MIPI编解码方案，主要是MIPI解码的，既有纯vhdl实现的MIPI解码，也有调用Xilinx官方IP实现的MIPI解码，既有2line的MIPI解码，也有4line的MIPI解码，既有4K分辨率的MIPI解码，也有小到720P分辨率的MIPI解码，既有基于Xilinx平台FPGA的MIPI解码也有基于Altera平台FPGA的MIPI解码，还有基于Lattice平台FPGA的MIPI解码，后续还将继续推出更过国产FPGA的MIPI解码方案，毕竟目前国产化方案才是未来主流，后续也将推出更多MIPI编码的DSI方案，努力将FPGA的MIPI编解码方案做成白菜价。。。
基于此，我专门建了一个MIPI编解码的专栏，并将MIPI编解码的博客都放到了专栏里整理，对FPGA编解码MIPI有项目需求或学习兴趣的兄弟可以去我的专栏看看，专栏地址如下：
点击直接前往专栏

3、设计思路框架

工程设计原理框图

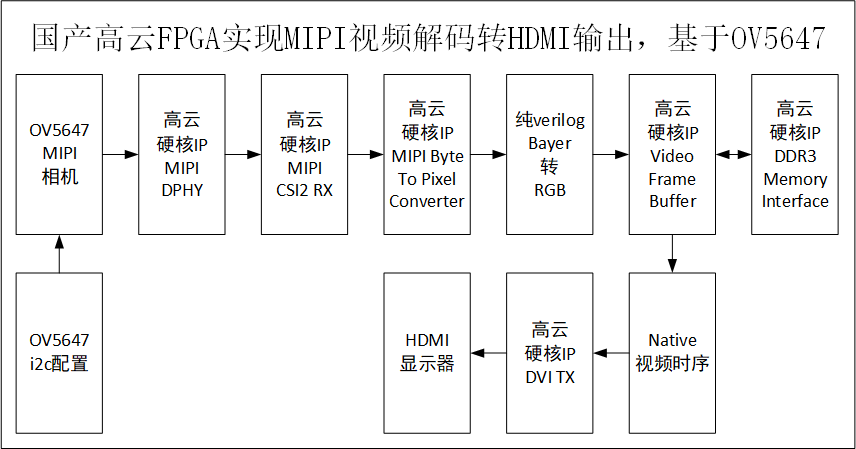

工程设计原理框图如下：

OV5647摄像头及其配置

视频输入源为OV5647 MIPI摄像头，FPGA首先使用纯verilog代码是实现的OV5647配置模块对OV5647摄像头做i2c配置，将其配置为MIPI 2 Lane的、RAW8颜色格式的、分辨率为1920x1080@30Hz的状态输出；OV5647摄像头如下：

OV5647配置模块代码如下：

MIPI-DPHY

使用高云官方提供的MIPI-DPHY硬核IP实现DPHY功能，分离出LP和HS电路以及控制信号；MIPI-DPHY硬核IP配置如下：

工程中IP核例化如下：

MIPI-CSI2-RX

DPHY视频送入高云官方提供的MIPI-CSI2-RX硬核IP实现MIPI视频协议层解码功能，解出有效视频数据和控制数据；MIPI-CSI2-RX硬核IP配置如下：

工程中IP核例化如下：

视频格式转换

然后解码视频送入高云官方提供的MIPI-Byte-To-Pixel-Converter硬核IP实现视频格式转换功能，将解码视频数据包转换成标准像素格式数据，并从同步短包中恢复视频同步信号；MIPI-Byte-To-Pixel-Converter硬核IP配置如下：

工程中IP核例化如下：

Bayer转RGB

然后视频送入纯verilog实现的Bayer转RGB模块实现颜色空间转换，将RAW8图像转换为RGB888图像；代码如下：

Video Frame Buffer 图像缓存

调用高云官方的Video Frame Buffer IP核将视频送到外接DDR3中做三帧缓存；该部分是图像采集显示系统的重点，如果是其他FPGA，则需要写一大堆代码才能实现，花费时间和精力很多，但高云FPGA通过集成硬核IP轻松实现了该功能，即Video Frame Buffer IP核；IP使用非常简单，配置如下：

工程中IP核例化如下：

DDR3 控制器

调用高云官方的DDR3 Memory Interface IP核实现图像数据到DDR3颗粒的搬运工作，类似于Xilinx的MIG；DDR3 Memory Interface IP配置如下：

工程中IP核例化如下：

HDMI输出架构

然后使用纯verilog实现Native视频时序生成模块控制视频从DDR3中读出，并做输出视频同步；然后同步视频送入高云官方提供的DVI-TX硬核IP实现视频接口转换功能，将RGB888视频流编码为HDMI差分视频流输出；最后使用HDMI显示器显示即可；DVI-TX硬核IP配置如下：

HDMI输出架构代码如下：

工程源码架构

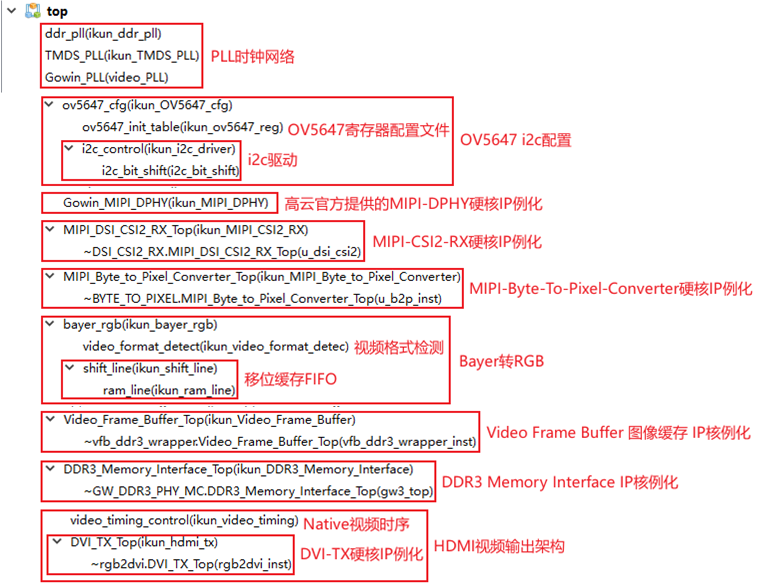

工程源码架构如下：

我发布的工程源码均已编译通过，如下：

4、Gowin工程源码1详解：OV5647 MIPI转HDMI

开发板FPGA型号：国产高云–GW5A-LV25UG324ES；
开发环境：Gowin-V1.9；
输入：OV5647摄像头；MIPI-2 Lane；RAW8色域；分辨率1920x1080@30Hz；
输出：HDMI，逻辑编码；分辨率1920x1080@60Hz；
MIPI-DPHY方案：高云官方硬核IP方案；
MIPI-CSI2-RX方案：高云官方硬核IP方案；
图像缓存方案：高云官方硬核IP方案，3帧缓存；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握紫光同创FPGA实现MIPI视频解码转HDMI输出的设计能力，以便能够移植和设计自己的项目；

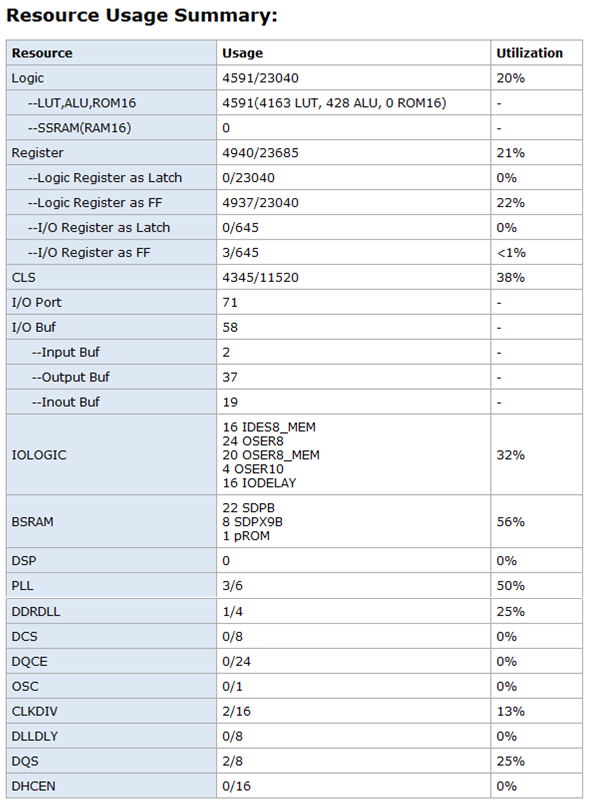

工程的资源消耗和功耗如下：

5、上板调试验证并演示

准备工作

你需要有以下装备才能移植并测试该工程代码：
1：FPGA开发板；
2：OV5647摄像头；
3：HDMI传输线；
4：HDMI显示，要求分辨率支持1920x1080；
开发板连接如下：

国产高云FPGA实现MIPI视频解码转HDMI输出演示

国产高云FPGA实现MIPI视频解码转HDMI输出演示如下：

OV5647-MIPI

6、工程源码

工程代码如下：
