ITK-读取DICOM序列标签

news 来源：原创 2025/5/24 5:40:49

作者：翟天保Steven
版权声明：著作权归作者所有，商业转载请联系作者获得授权，非商业转载请注明出处

前言

‌‌在医学影像处理中，DICOM序列文件（如CT、MRI扫描的多切片数据）是存储3D医学影像的标准格式。这些序列文件的头信息中包含患者demographics、扫描参数、设备信息等关键信息，对于影像分析、数据归档和临床研究至关重要。Insight Segmentation and Registration Toolkit（ITK）提供了强大的 API，支持高效读取 DICOM 序列并解析其元数据标签。

本文将通过实例代码，详细介绍如何使用ITK读取DICOM序列文件、提取标签信息，并查询特定标签信息（如患者姓名），为医学影像开发者提供从文件读取到数据解析的完整技术方案。

环境准备

参见：Windows下用CMake编译ITK及配置测试_itk配置-CSDN博客

功能说明

本程序基于 ITK 实现以下核心功能：

DICOM序列读取：自动识别目录中的DICOM序列文件，按顺序读取3D影像数据。

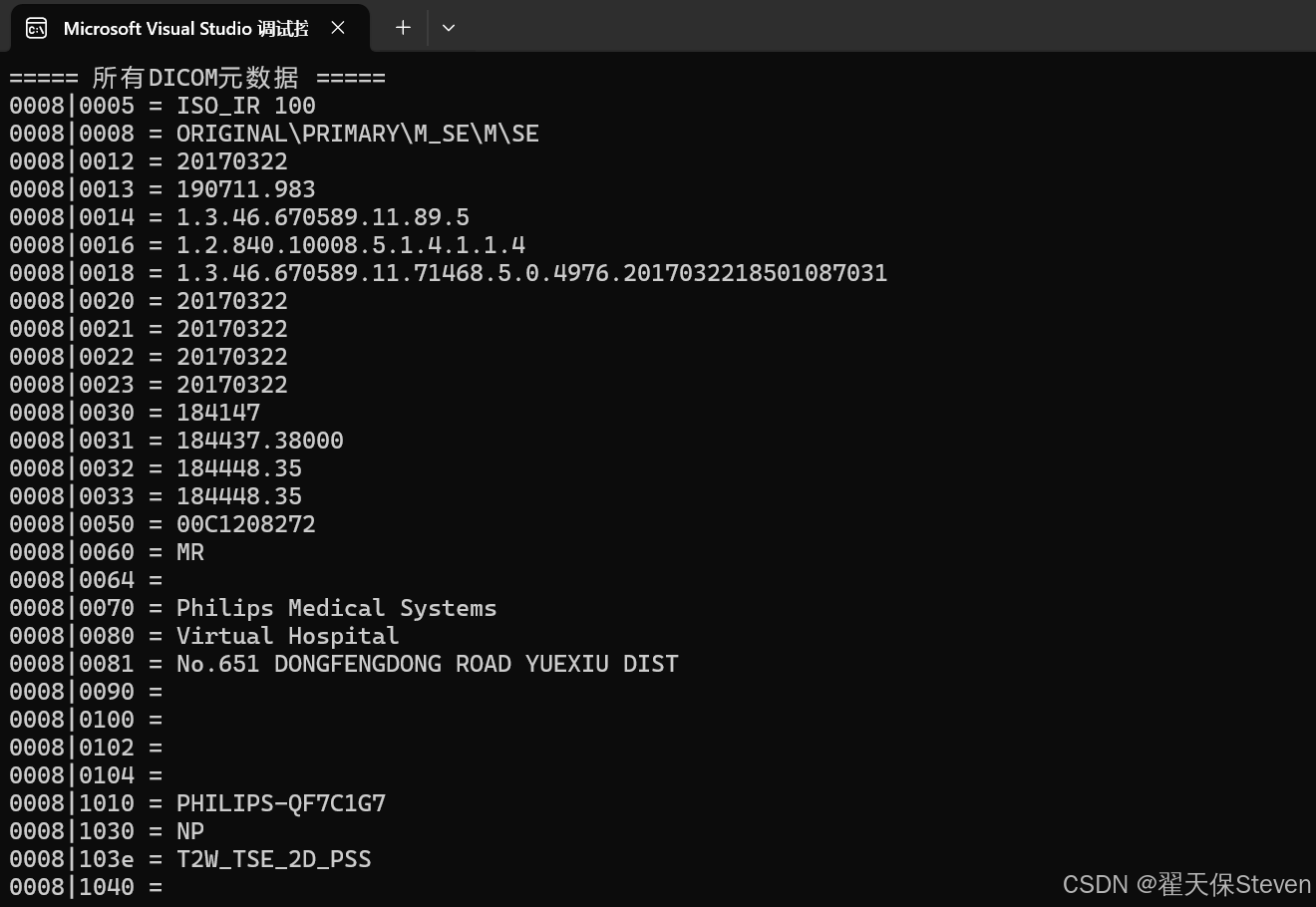

元数据全量解析：遍历DICOM头文件中的所有元数据标签，输出标签键值对。
特定标签查询：通过DICOM标签号（如0010|0010）精准提取患者姓名等关键信息。
异常处理：捕获读取过程中可能出现的格式错误或文件异常。

使用说明

需安装ITK库及相关依赖。
将test data/1/Images替换为你的DICOM序列所在路径。
编译时需链接 ITK的库文件。

完整代码

#include "itkImageSeriesReader.h"
#include "itkGDCMImageIO.h"
#include "itkGDCMSeriesFileNames.h"  int main()
{// --------------------------- 定义基本类型 ---------------------------// 定义图像维度为3D（x,y,z）constexpr unsigned int Dimension = 3;// 定义像素类型为short（适用于医学影像常见的灰度值范围）using PixelType = short;// 定义ITK图像类型，结合像素类型和维度using ImageType = itk::Image<PixelType, Dimension>;// --------------------------- 创建图像读取器 ---------------------------// 定义图像序列读取器类型using ReaderType = itk::ImageSeriesReader<ImageType>;// 新建读取器实例（使用智能指针管理内存）auto reader = ReaderType::New();// --------------------------- 配置DICOM图像IO ---------------------------// 定义GDCM图像IO类型（GDCM是处理DICOM的开源库）using ImageIOType = itk::GDCMImageIO;// 新建GDCM图像IO实例auto dicomIO = ImageIOType::New();// 将图像IO设置到读取器中，以便处理DICOM格式reader->SetImageIO(dicomIO);// --------------------------- 生成DICOM文件列表 ---------------------------// 定义DICOM系列文件名生成器类型using NamesGeneratorType = itk::GDCMSeriesFileNames;// 新建文件名生成器实例auto nameGenerator = NamesGeneratorType::New();// 设置输入目录，包含DICOM系列文件nameGenerator->SetInputDirectory("test data/1/Images");// 定义文件名容器类型（字符串向量）using FileNamesContainer = std::vector<std::string>;// 获取目录中的DICOM文件列表FileNamesContainer fileNames = nameGenerator->GetInputFileNames();// 将文件列表设置到读取器中reader->SetFileNames(fileNames);// --------------------------- 执行图像读取操作 ---------------------------try{// 触发读取操作并更新图像数据reader->Update();}catch (const itk::ExceptionObject& ex){// 捕获并输出可能的ITK异常信息std::cout << ex << std::endl;return EXIT_FAILURE;}// --------------------------- 提取DICOM元数据 ---------------------------// 定义元数据字典类型using DictionaryType = itk::MetaDataDictionary;// 从图像IO中获取元数据字典（包含DICOM头信息）const DictionaryType& dictionary = dicomIO->GetMetaDataDictionary();// 定义元数据字符串类型（用于存储字符串类型的元数据）using MetaDataStringType = itk::MetaDataObject<std::string>;// 获取字典迭代器起始位置auto itr = dictionary.Begin();// 获取字典迭代器结束位置auto end = dictionary.End();// 遍历元数据字典并输出所有元数据std::cout << "===== 所有DICOM元数据 =====" << std::endl;while (itr != end){// 获取当前元数据项itk::MetaDataObjectBase::Pointer entry = itr->second;// 尝试将元数据项转换为字符串类型（DICOM标签通常存储为字符串）MetaDataStringType::Pointer entryvalue = dynamic_cast<MetaDataStringType*>(entry.GetPointer());if (entryvalue){// 获取标签键（格式为组号|元素号，如0010|0010）std::string tagkey = itr->first;// 获取标签对应的值std::string tagvalue = entryvalue->GetMetaDataObjectValue();// 输出标签键值对std::cout << tagkey << " = " << tagvalue << std::endl;}// 移动到下一个元数据项++itr;}// --------------------------- 查找特定DICOM标签 ---------------------------// 定义要查找的标签（患者姓名，DICOM标签0010|0010）std::string entryId = "0010|0010";// 在元数据字典中查找指定标签auto tagItr = dictionary.Find(entryId);if (tagItr == end){// 如果未找到标签，输出错误信息std::cerr << "Tag " << entryId;std::cerr << " not found in the DICOM header" << std::endl;return EXIT_FAILURE;}// 尝试将找到的元数据项转换为字符串类型（常量版本）MetaDataStringType::ConstPointer entryvalue = dynamic_cast<const MetaDataStringType*>(tagItr->second.GetPointer());if (entryvalue){// 获取标签对应的值std::string tagvalue = entryvalue->GetMetaDataObjectValue();// 输出患者姓名信息std::cout << "\n===== 特定DICOM标签信息 =====" << std::endl;std::cout << "Patient's Name (" << entryId << ") ";std::cout << " is: " << tagvalue << std::endl;}else{// 如果元数据项不是字符串类型，输出错误信息std::cerr << "Entry was not of string type" << std::endl;return EXIT_FAILURE;}return EXIT_SUCCESS;
}
