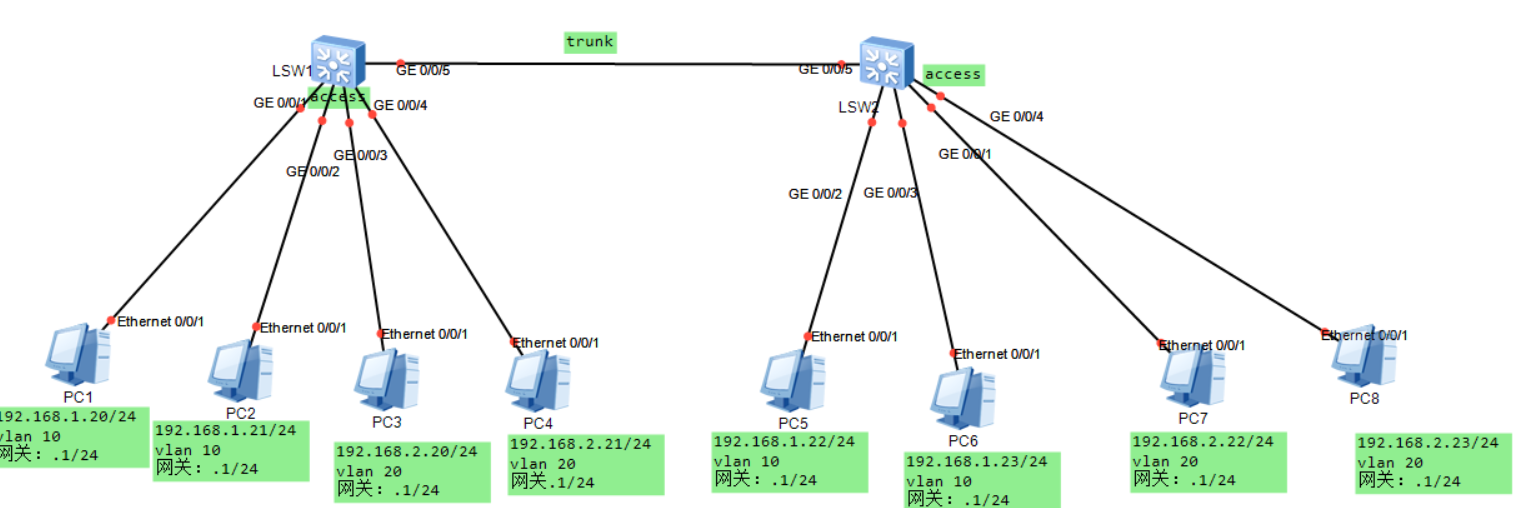

华为模拟器练习简单的拓扑图（2台三层交换机和8台pc）

1、题目要求

1.1 相同vlan 和不同vlan之间的pc可以联通（重点是：不同vlan在三层交换机相互连通）

2、思路整理

2.1 根据拓扑图，将每台设备对应的IP地址和3层交换机vlan的IP地址设置完成

2.2 在三层交换机内将每个对应pc的端口设置对应的vlan，并分别在两台三层交换机之间的设置对应的trunk口

2.3 测试连通性，相同vlan可以互联，反之。

3、具体实操

3.1 设置pc设备的IP地址和3层交换机对应vlan的IP地址

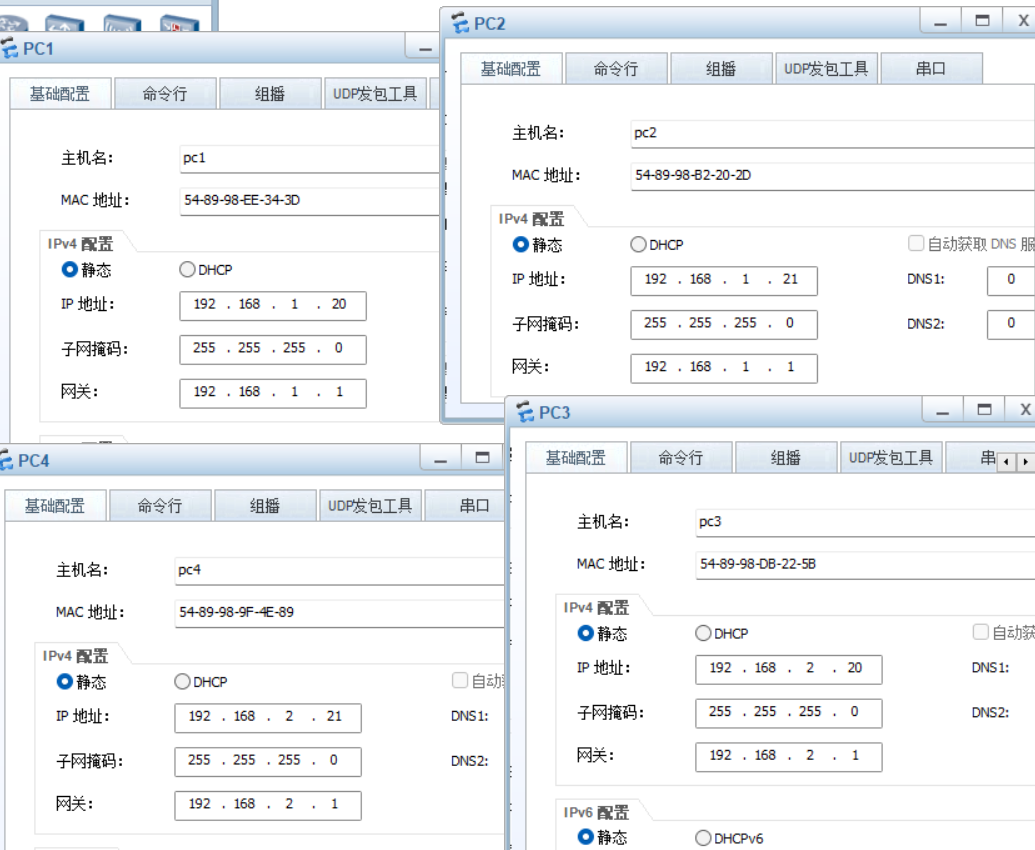

pc1~pc4

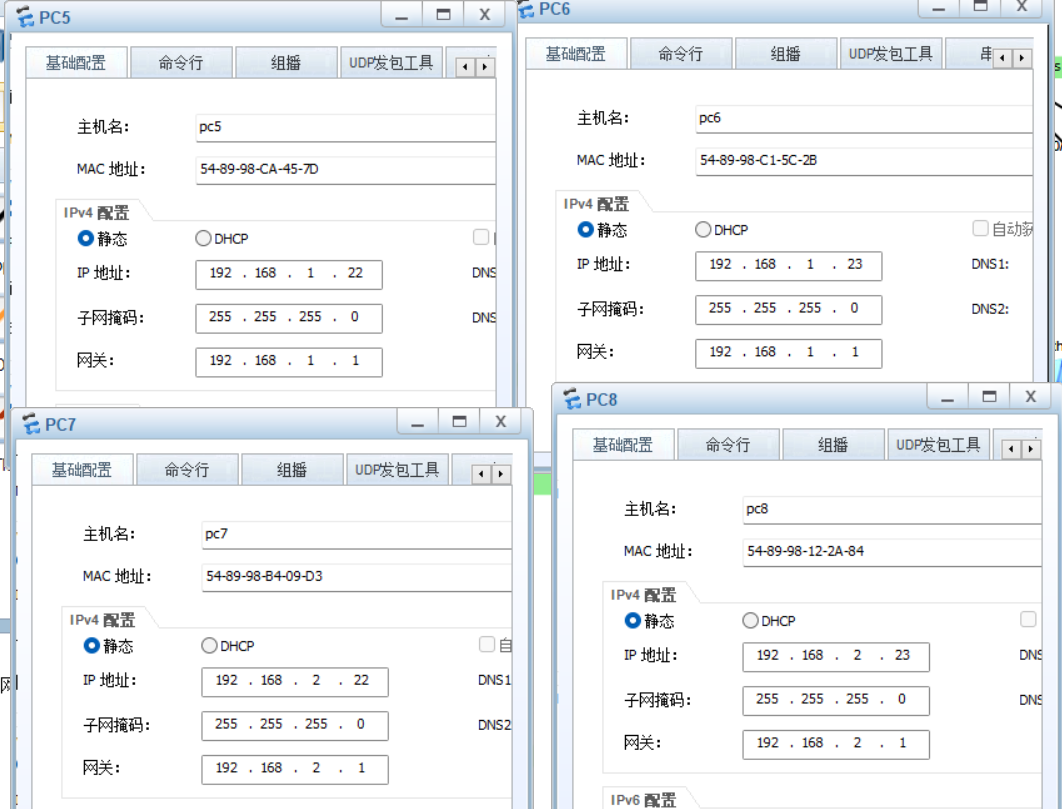

pc5-pc8

lsw1~lsw2

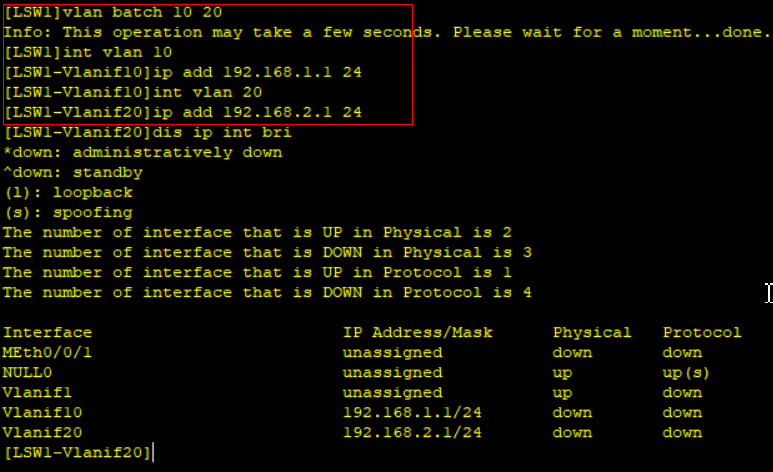

lsw1

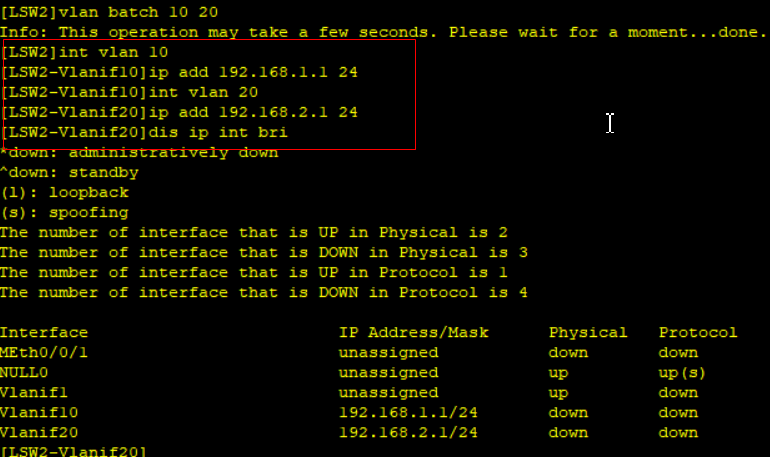

lsw2

3.2 在交换机设置access口和trunk口

lsw1~lsw2

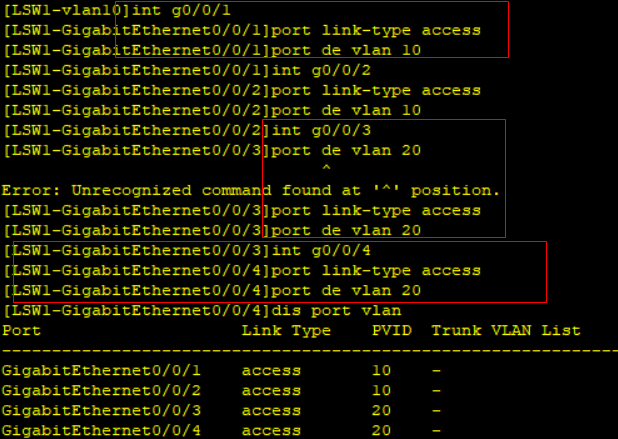

lsw1

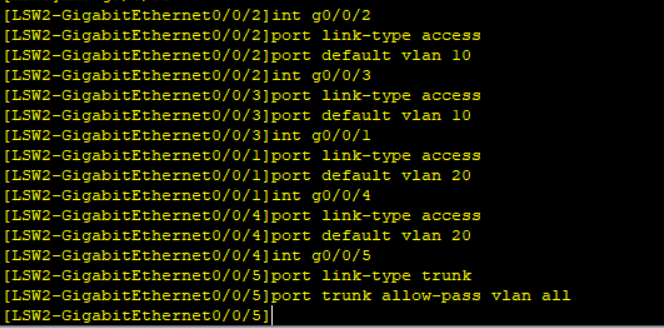

lsw2

3.3 测试连通性，vlan 10的pc相互测试，vlan 20的pc相互测试

vlan10(pc1 pc2  pc5 pc6)
