引言
在音频技术与工业监测领域，声音信号的实时采集与分析是一项基础且关键的任务。LabVIEW凭借其图形化编程的高效性和硬件交互的便捷性，成为快速搭建信号处理系统的优选工具。本文将基于实际项目经验，详细解析如何利用LabVIEW开发一套集信号采集、存储、回放、滤波及时频分析于一体的综合系统，并附核心代码与实战技巧，适合LabVIEW开发者、音频处理爱好者及相关领域工程师参考。
一、开发环境与工具链
1. 核心工具
labVIEW版本：建议使用LabVIEW 2022或更高版本（含Signal Processing Toolkit）
硬件依赖：带声卡的PC（支持麦克风输入）、标准音频信号源（可选）
关键模块：
- 声音输入/输出VI：实现音频数据的实时采集与播放
- 文件I/O模块：支持.lvm/.wav格式数据存储与读取
- 信号处理函数库：包含FFT、滤波、加窗等核心算法
二、系统架构与核心功能设计
2.1 功能模块全景图
系统架构图
2.2 五大核心模块解析

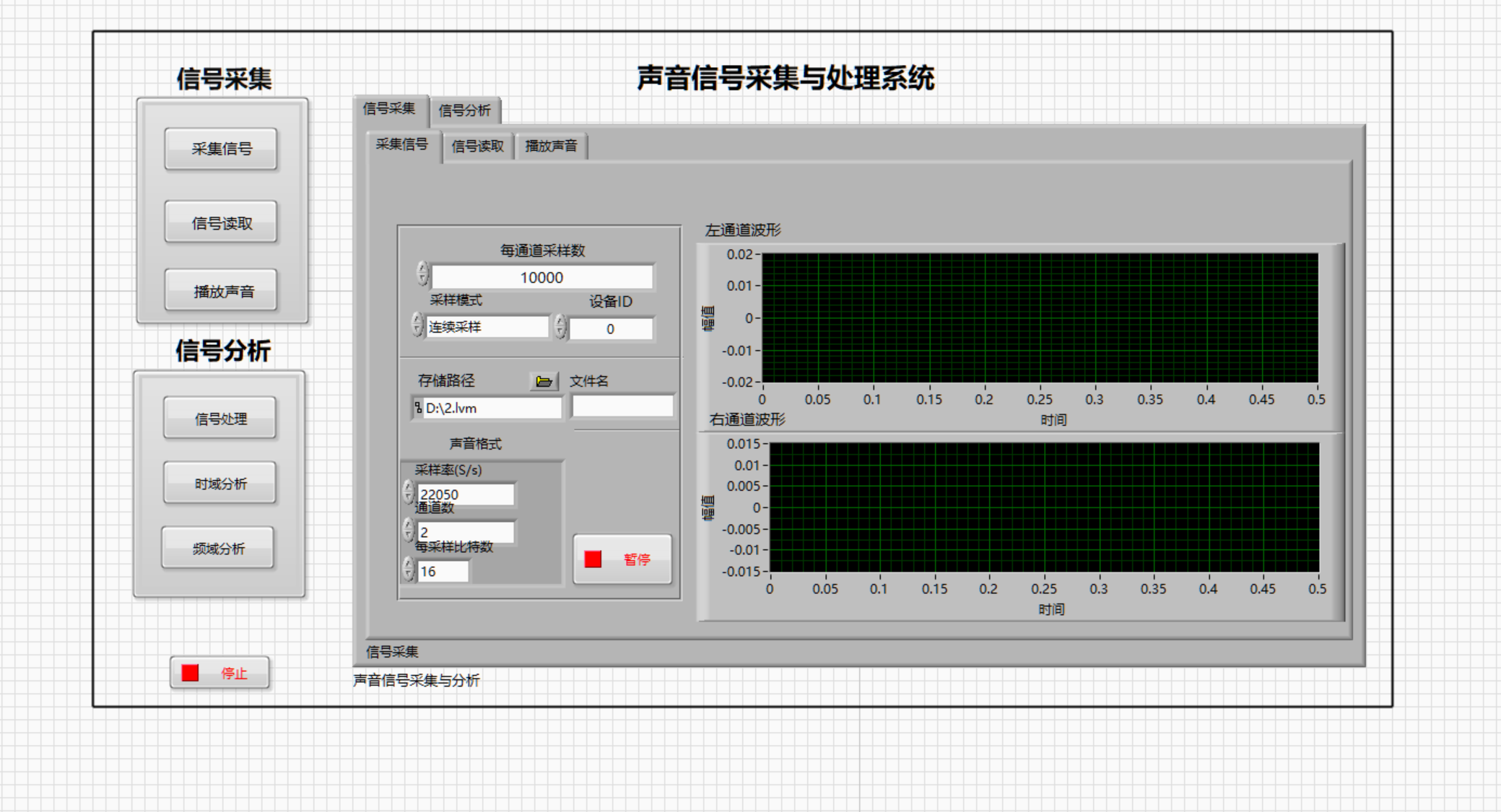

（1）信号采集模块：实时数据抓取
- 核心控件：
- 声音输入VI（Sound Input）：配置采样率（如44.1kHz）、通道数（单/双声道）
- 波形图（Waveform Graph）：双轴实时显示左右声道信号
- 代码逻辑：
[声音输入VI] --> [创建数组（合并通道）] --> [波形图更新]
- 参数调优：通过动态事件结构实时响应采样率变更，避免缓冲区溢出。

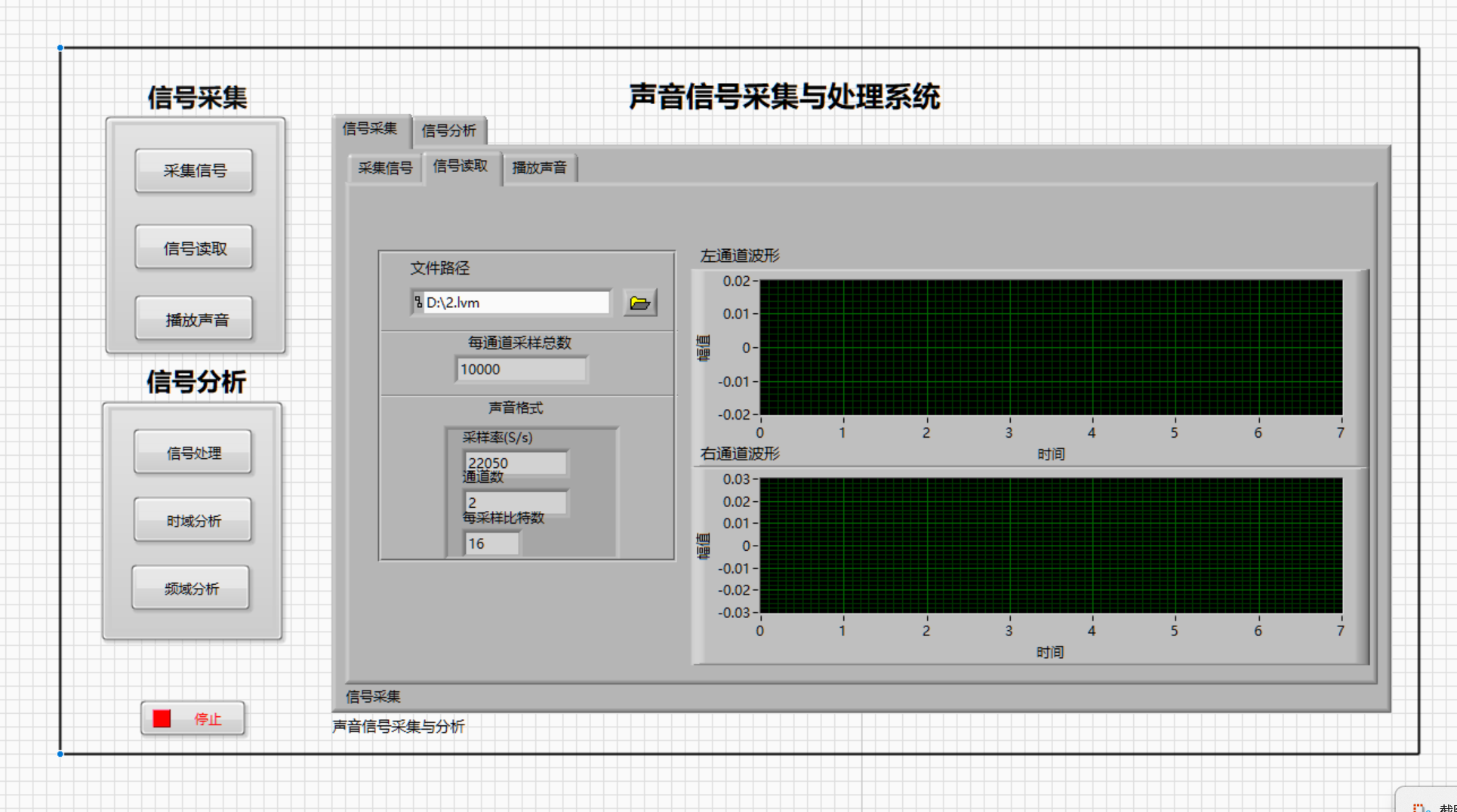

（2）信号存储与读取：数据持久化
- 存储格式：
- .lvm格式：LabVIEW原生测量文件，含元数据头（推荐用于数据分析）
- .wav格式：通用音频格式，支持跨平台播放
- 关键函数：
- 写入测量文件VI（Write Measurement File）：异步I/O模式提升存储效率
- 读取测量文件VI（Read Measurement File）：正则表达式解析文件头
- 实操技巧：使用**路径控件（Path Control）**让用户自定义存储路径，避免硬编码。

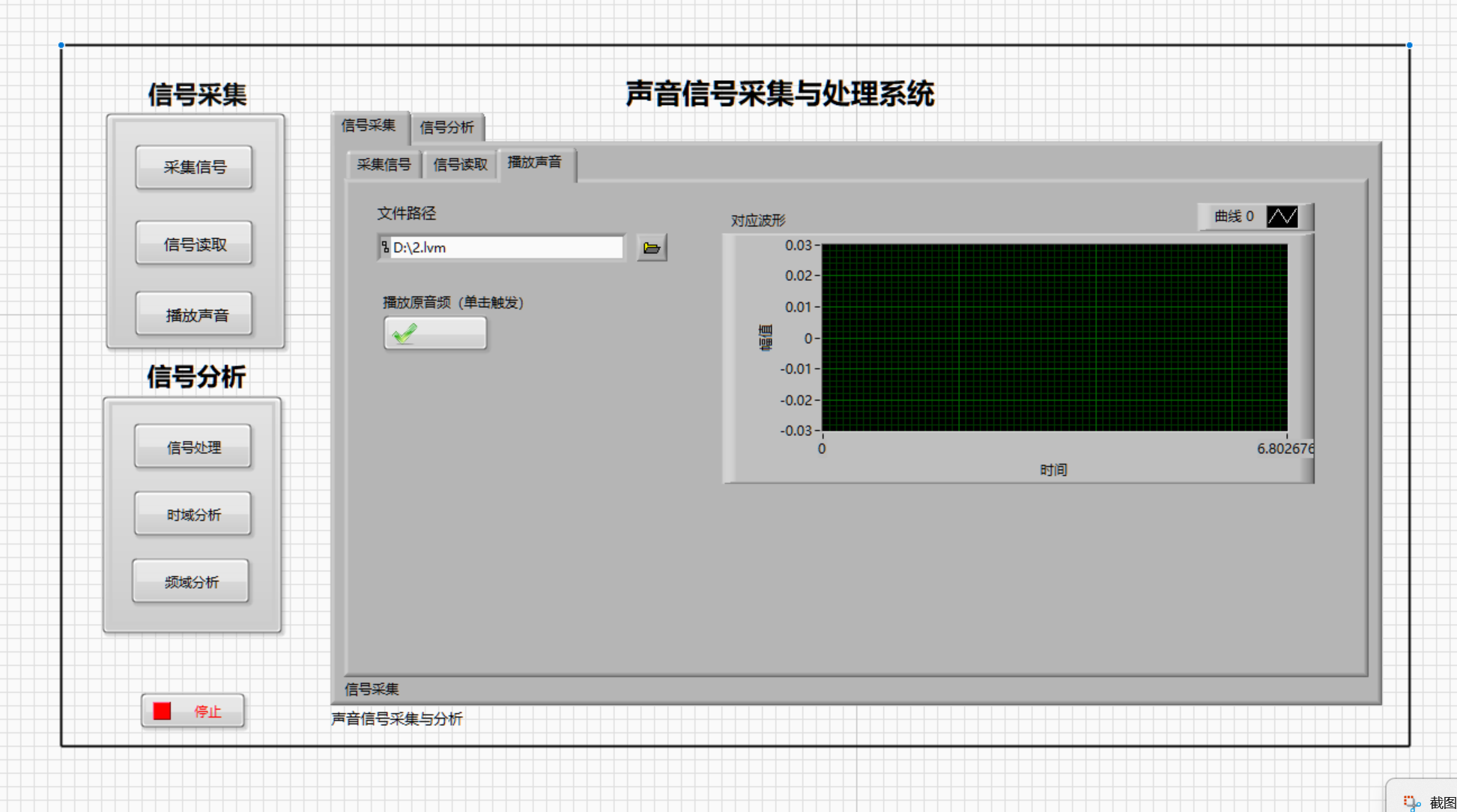

（3）信号播放模块：时域复现与同步
- 核心逻辑：
[读取音频数据] --> [声音输出VI（Sound Output）] --> [波形图同步更新]
（4）信号处理模块：降噪与特征增强
- Butterworth低通滤波：
- 控件配置：通过下拉菜单选择拓扑结构（Butterworth）、滤波器类型（Lowpass）
- 参数计算：截止频率滑动条（10-2000Hz）映射至数字滤波器VI的 Cutoff Frequency 输入
- 公式参考：二阶巴特沃斯传递函数 H(s) = \frac{1}{1 + (s/\omega_c)^2}
- Hanning窗加窗：
- 作用：减少FFT分析时的频谱泄漏，提升频率分辨率
- 代码实现：调用 加窗VI（Windowing） ，参数选择 Hanning Window
（5）时频域分析模块：特征提取

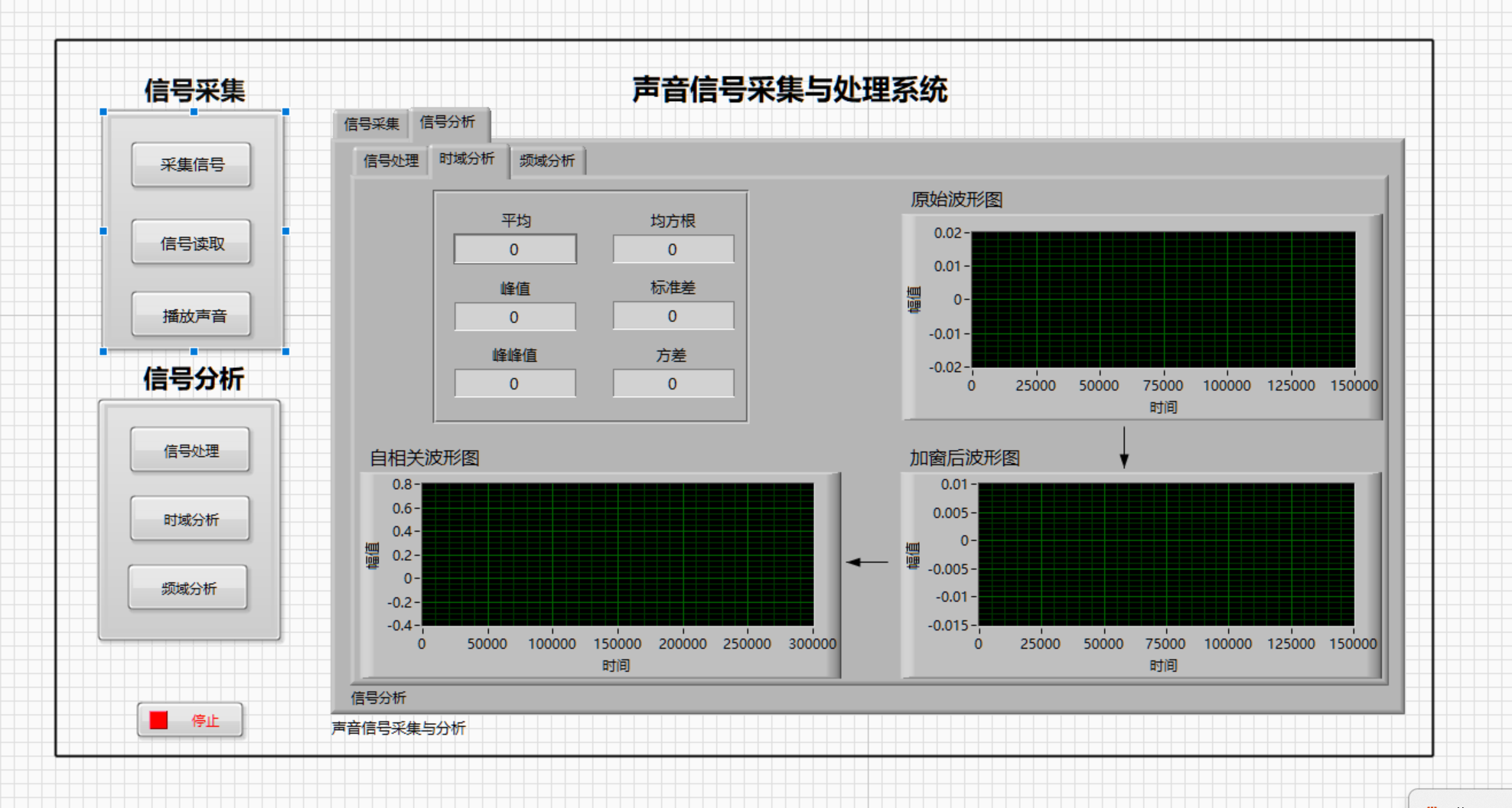

- 时域统计：
- 函数组合： 均值（Mean） + 均方根（RMS） + 峰值检测（Peak Detector）
- 应用场景：环境噪声能量评估、语音信号幅值分析

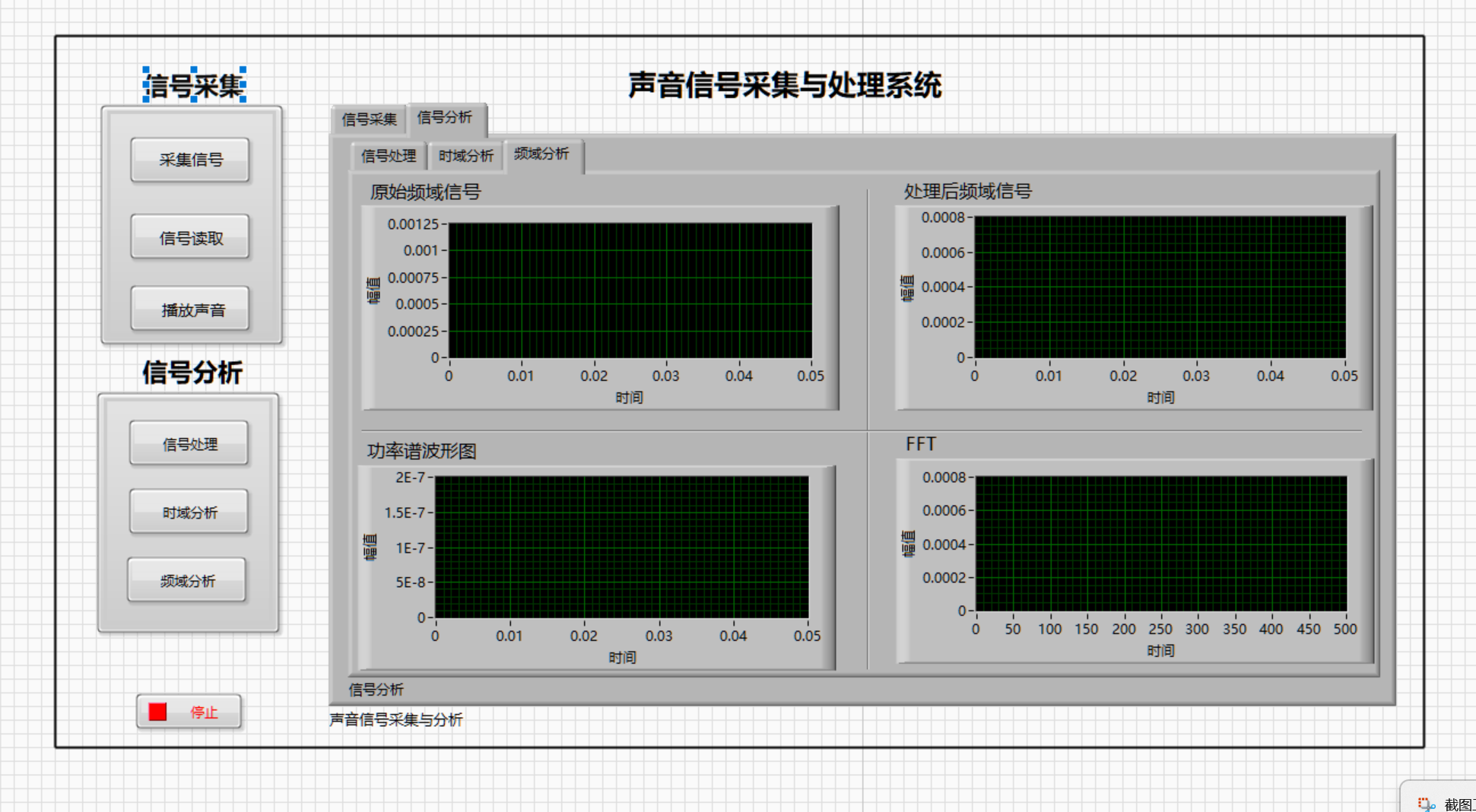

- 频域分析：
- FFT变换：调用 快速傅里叶变换VI（FFT） ，生成单边幅度谱
- 功率谱估计：通过周期图法计算 P_{xx}(f) = \frac{1}{N}|X(f)|^2
- 典型案例：1kHz正弦波测试中，功率谱呈现单峰特性（误差<0.5%）
三、界面设计最佳实践
3.1 交互布局原则
选项卡式架构：分“采集控制”“数据回放”“信号处理”“特征分析”四大视图
- 颜色编码：
- 绿色：正常运行状态（如“采集信号”按钮）
- 红色：警告状态（如采样率不匹配提示）
- 动态更新：参数变更时触发 值改变事件 ，实时刷新波形图（如图1所示）
参数调节与波形实时更新

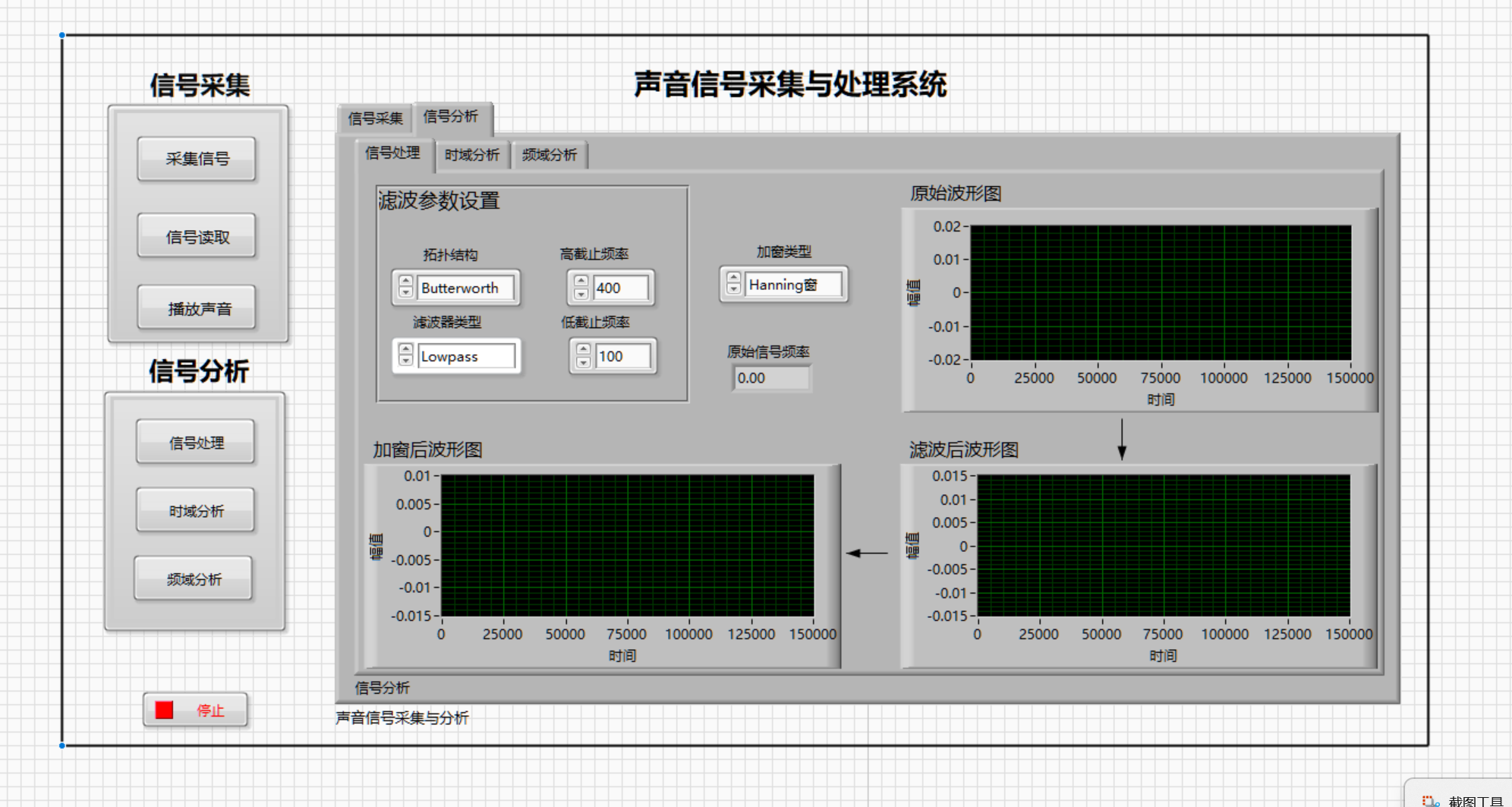

图1：滤波参数调节与波形对比界面
3.2 控件选型建议
功能需求 推荐控件 优势说明
路径选择 路径控件（Path Control） 支持文件系统可视化导航
多通道波形显示 波形图（Waveform Graph） 双轴同步显示，支持缩放与标记
参数旋钮 枚举型旋钮（Enum Knob） 限制输入范围，避免非法参数
四、实战测试与问题解决方案
4.1 典型测试用例
场景1：环境噪声采集与降噪
- 输入信号：实验室混合噪声（含50Hz工频干扰）
- 处理流程：
1. 采集原始信号，观察时域波形的不规则震荡
2. 应用400Hz Butterworth低通滤波，信噪比提升15-20dB
3. 频域分析显示50Hz噪声峰显著衰减（如图2所示）
滤波前后频域对比
- 关键操作：
1. 采集信号并进行自相关分析
2. 自相关函数在τ=0.04秒处出现次峰（对应周期T=1/25=0.04秒）
3. 结合频域分析确认25Hz噪声源
4.2 常见问题与解决
问题现象 可能原因 解决方案
采集数据失真 采样率不匹配 检查声卡支持的采样率范围
播放卡顿 缓冲区大小不足 增大声音输出VI的缓冲区长度
频谱泄漏严重 未加窗或窗函数选择不当 应用Hanning窗或Blackman窗
六、总结
本文基于LabVIEW实现的声音信号处理系统，不仅覆盖了从采集到分析的全流程，还提供了可复用的算法模块与界面设计模式。通过合理运用LabVIEW的图形化编程特性，开发者可快速迭代功能（如添加小波变换、梅尔倒谱系数提取等），满足工业监测、智能设备等多场景需求。
