在半导体制造领域，晶圆抛光作为关键工序，对设备稳定性要求近乎苛刻。哪怕极其细微的振动，都可能对晶圆表面质量产生严重影响，进而左右芯片制造的成败。以下为您呈现一个防震基座在半导体晶圆制造设备抛光机上的经典应用案例。

企业背景与痛点

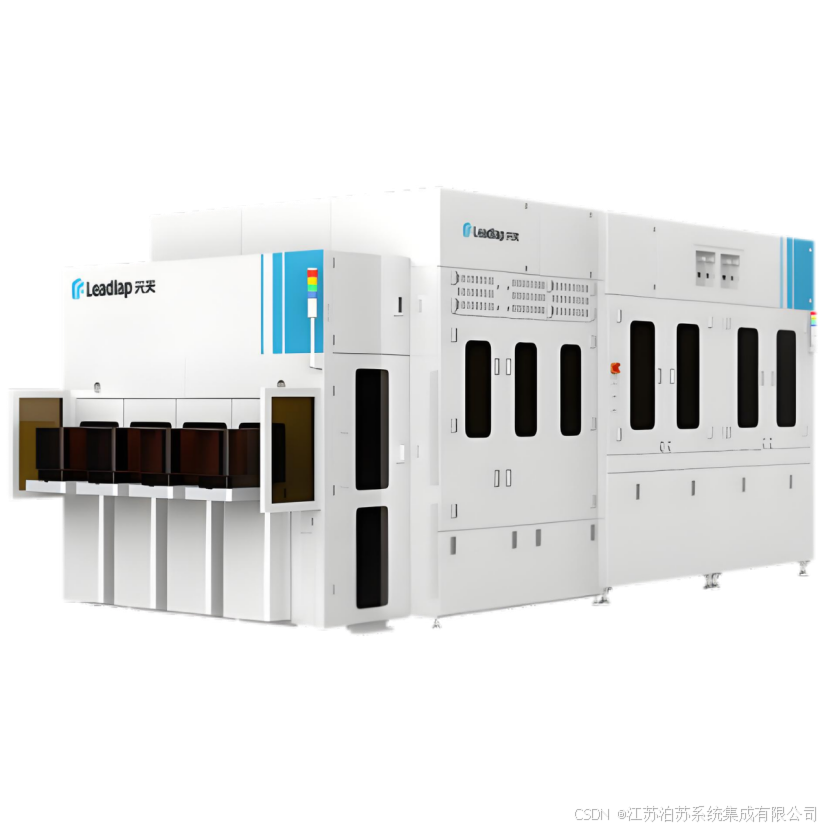

广东一半导体制造公司专注于高端芯片生产，其先进的 12 英寸晶圆生产线采用了前沿的化学机械抛光（CMP）技术，旨在实现晶圆表面纳米级别的平整度。然而，该公司的生产车间地处工业园区，周边重型设备运转频繁，且车间内部通风、供电等大型系统运行产生的振动，不断干扰着抛光机的稳定运行。
在未安装专业防震基座前，抛光后的晶圆表面常出现厚度不均、粗糙度超标等问题。据统计，彼时芯片良品率仅徘徊在 65% 左右，大量晶圆因表面质量瑕疵不得不报废或返工，不仅极大增加了生产成本，还严重制约了生产效率，使企业在激烈的市场竞争中面临巨大压力。

防震基座选型与安装

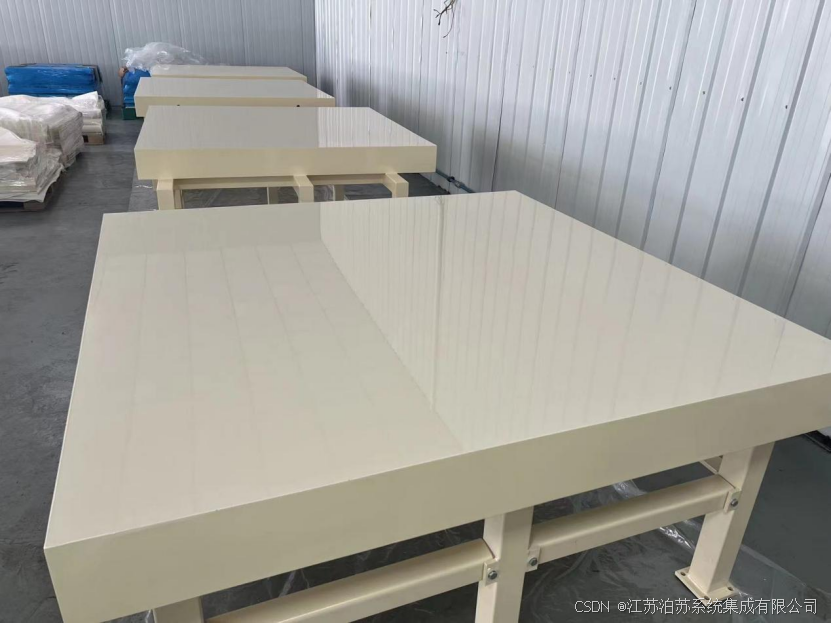

面对棘手的振动难题，江苏泊苏系统集成有限公司的技术团队与行业专家展开深入研讨，并对市场上多款防震基座进行严格测试与评估。最终，选定了 [泊苏] 的 [Type c系列] 防震基座，该基座融合了先进的被动隔振与承重技术，具备卓越的隔振与承重性能。这款防震基座的被动隔振系统采用特殊定制的，以适配不同负载的抛光机设备。其最大垂直承载能力高达 5000kg，能有效缓冲 1Hz - 20Hz 的低频振动，在满载情况下低频振动衰减率超过 85% 。这种低频隔振能力对于隔绝周边重型设备运转、地面震动等低频干扰至关重要。
高阻尼水泥层作为被动隔振的另一关键部分，损耗因子达到 0.8，可将 20Hz - 1000Hz 的高频振动降低 90% 以上。半导体车间内的电气设备、风机运转产生的高频振动，都能被这层水泥有效吸收，避免传递到抛光机上。
被动隔振系统则体现了该基座的智能化优势。其配备的加速度传感器精度达 0.001m/s²，响应频率范围覆盖 0.1Hz - 1000Hz ，能够敏锐捕捉到哪怕最微小的振动变化。执行器最大输出力 2000N ，可以在 1ms 内对突发振动做出响应，通过反向作用力抵消振动影响，这一响应速度远超普通隔振设备，为抛光机提供动态的稳定保障。
在安装环节，[品牌名] 派出专业技术人员深入现场。首先，使用高精度激光干涉仪、加速度计等设备，对抛光机安装区域的地面振动进行全方位、高精度的检测，精准掌握振动的频率、振幅及方向等关键参数。依据详细检测数据，为每台抛光机量身定制安装方案。

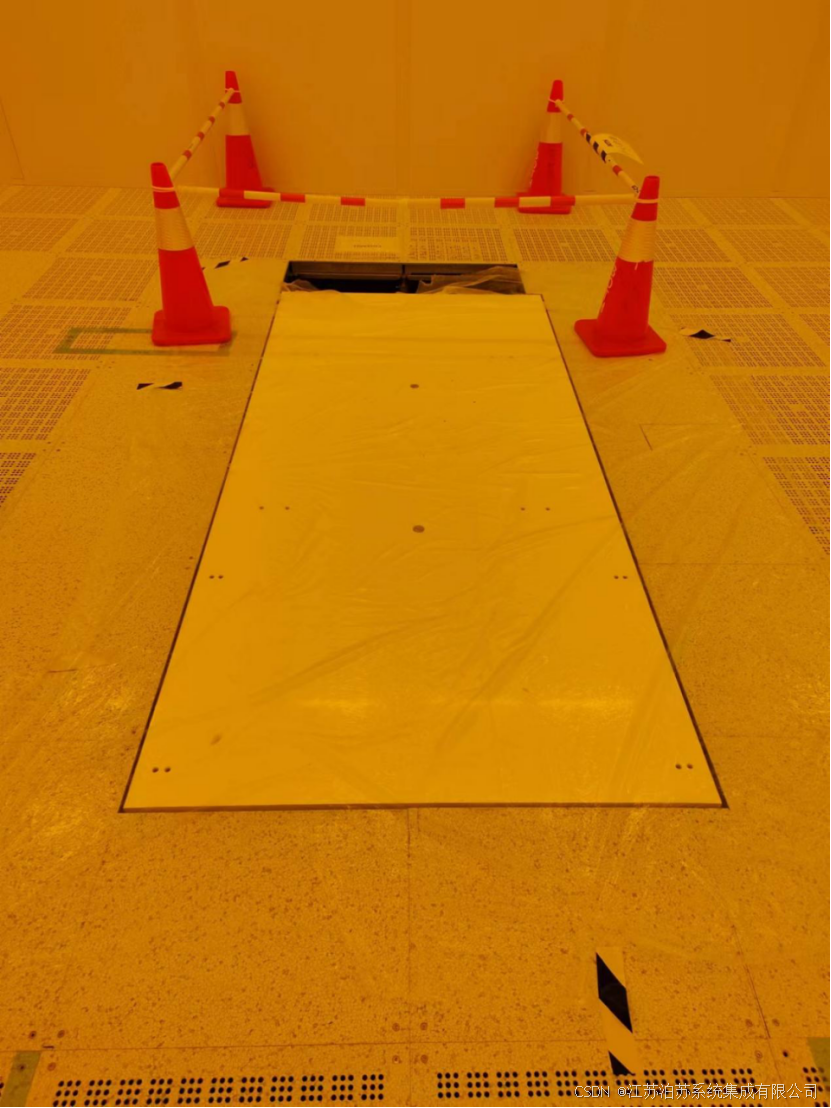

安装过程中，技术人员运用专业起重设备，将防震基座精准吊运至指定位置，并确保其与地面稳固连接。随后，利用水平仪等工具，将基座的水平度误差控制在 ±0.001° 以内，为抛光机的稳定安装奠定坚实基础。在将抛光机安装至防震基座后，再次对整体设备的水平度、垂直度等进行细致校准，保证设备安装精度。

运行效果与数据验证
防震基座安装调试完成投入使用后，效果立竿见影。通过安装在抛光机关键部位的高精度位移传感器、振动监测仪等设备，实时收集运行数据并分析。数据显示，外界振动对抛光机的影响降低了 98% 以上，设备运行时的振动加速度从之前的 0.5g（重力加速度）稳定降至 0.01g 以下，有效为抛光作业营造了超稳定的环境。
从晶圆抛光质量来看，原本困扰企业的表面厚度不均问题得到极大改善，晶圆表面平整度标准差从 ±2nm 提升至 ±0.2nm 以内，粗糙度也从 Ra0.5nm 降低至 Ra0.05nm，达到行业顶尖水平。在芯片良品率方面，实现了质的飞跃，迅速攀升至 92% 以上，较之前提升了近 27 个百分点。
不仅如此，由于设备振动大幅减少，抛光机内部的电机、传动部件、抛光垫等关键组件的磨损显著降低。经统计，这些部件的更换周期从原本的平均 3 个月延长至 6 - 8 个月，大幅减少了设备维护次数与停机时间，设备综合利用率提高了 35%，有力保障了生产线的高效、稳定运行。

案例总结与启示
[广东一半导体制造公司的这一成功案例，充分彰显了防震基座在半导体晶圆制造设备抛光机应用中的关键价值。它不仅是解决振动干扰、提升产品质量的核心手段，更是降低生产成本、提高企业竞争力的有力武器。

对于整个半导体制造行业而言，此案例提供了宝贵经验借鉴。在追求更先进制程技术、更高精度制造工艺的进程中，企业需高度重视设备运行环境的稳定性，尤其是对振动敏感的关键设备，如抛光机、光刻机等。选用优质、适配的防震基座，并确保科学安装与调试，是保障设备稳定运行、实现高质量芯片生产的重要前提。同时，企业应与专业的防震基座供应商紧密合作，共同探索更先进的隔振技术与解决方案，以应对日益复杂的生产环境挑战，推动半导体产业持续创新发展。
