第六章 Freertos智能小车循迹模块

news 来源：原创 2025/5/23 11:44:15

本文是【Freertos实战】智能小车的最后一个模块"循迹模块"。当手机APP切换到循迹模式下，小车会循黑线，不断走动。如果是突然跳转看到这篇的朋友们，可以通过这篇文章进行跳转回顾前期的内容:【Freertos实战】零基础制作基于stm32智能小车

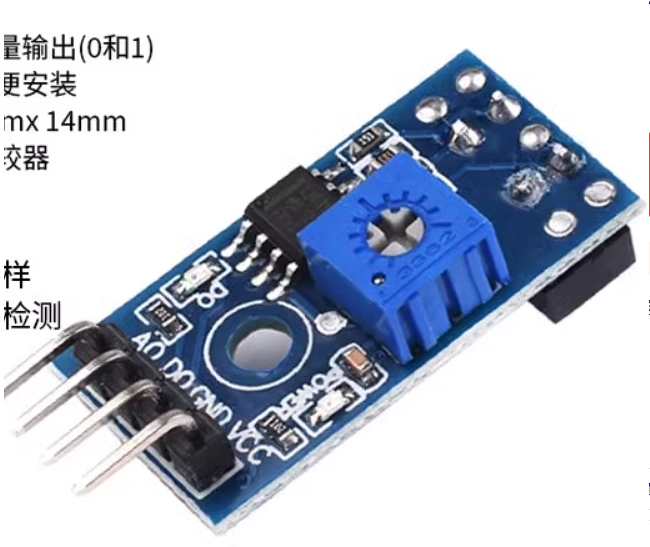

1.循迹模块寻迹模块TCRT5000

模块简介

TCRT5000是一款基于红外对管（红外发射管 + 红外接收管）的低成本循迹 / 避障模块，广泛应用于机器人循迹小车、智能车等场景。其核心原理是利用红外光在不同颜色表面（如黑白线）的反射率差异，检测障碍物或轨迹线条，输出数字信号供单片机处理。

选取两个该循迹模块，分别用热熔枪固定在小车的两侧，当左侧模块检测到黑线：小车右转调整。当右侧模块检测到黑线：小车左转调整。

接线方式

TCRT5000 引脚	单片机（STM32）
VCC	5V 或 3.3V（需确认模块兼容电压）
GND	GND
DO	GPIO 引脚（左侧循迹模块接PB4、右侧循迹模块接PB5）
AO	悬空

硬件程序设计

#ifndef __SENSOR_H
#define __SENSOR_Htypedef struct Get_Sensor{int Left;int Right;
}Sensor;void Sensor_Init(void);
void Sensor_GetNum(Sensor *temp);#endif

将PB4、PB5引脚置为上拉输入，同时在Sensor_GetNum传入指针，来获取两个循迹传感器的状态，从而配合电机控制完成循迹的效果

#include "stm32f10x.h"                  // Device header
#include "Sensor.h"void Sensor_Init(void)
{RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);		GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);
}void Sensor_GetNum(Sensor *temp)
{temp->Left = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_4);temp->Right = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_5);
}

2.主程序逻辑

#include "Sensor.h"//循迹/*
*************************************************************************
*                             全局变量
*************************************************************************
*//*获取循迹传感器的状态，只在循迹模式下生效*/Sensor sensor;/* 循迹模块 */Sensor_Init();Sensor_GetNum(&sensor);//获取循迹传感器的状态if(sensor.Left == 1 && sensor.Right == 0)//当左循迹传感器有反应时，小车向左转{Motor_Leftward(40);//小车向左转vTaskDelay(70);}else if(sensor.Left == 0 && sensor.Right == 1)//当右循迹传感器有反应时，小车向右转{Motor_Rightward(40);//小车向右转vTaskDelay(70);}else{Motor_Forward(40);//当小车居于中间位置时，前进vTaskDelay(70);}Motor_Stop();
