STM32+ESP8266+ONENET+微信小程序上传数据下发指令避坑指南

news 来源：原创 2025/5/21 5:44:10

之前只做过类似的但是以为这种烂大街的功能应该不难结果还是踩了不少坑，记录几个需要注意的点

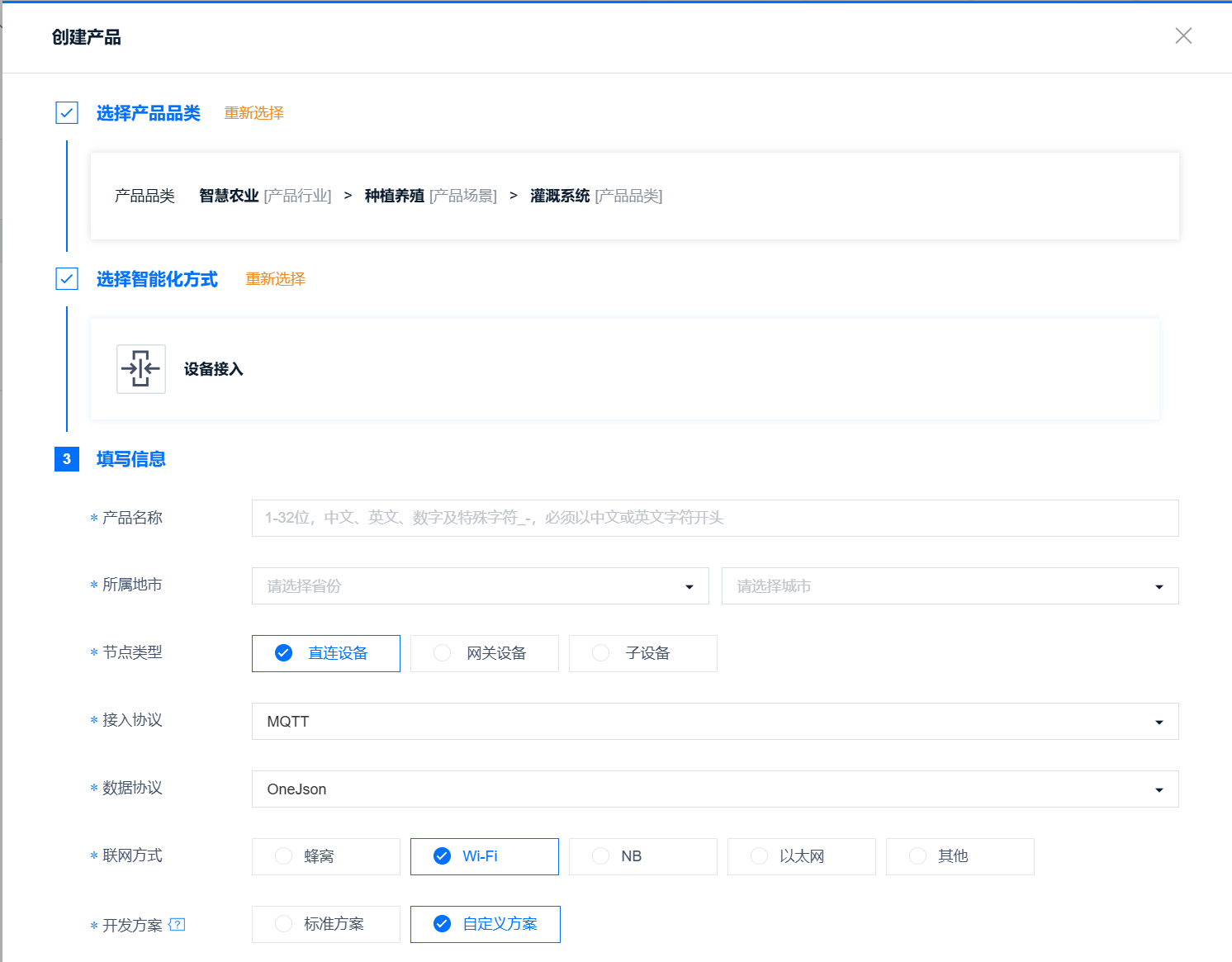

1、创建产品的时候选择onejson，自定义方案。这样选择的就是物模型，之后可以去使用物模型的API调试。

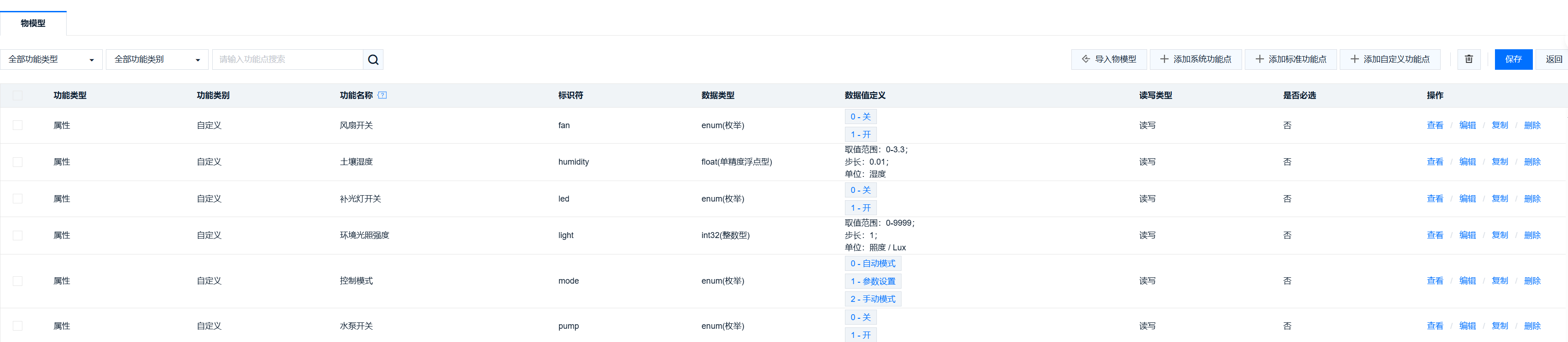

2、设置物模型

大概有以下几种比较常用的，int32，float，enum。enum设置的属性都是到时候用来做指令下发的，其余是上传传感器数据的。要注意onenet平台接受的是json格式数据，而且上传的数据格式必须与你设置的对应上。下面给了个OneNet_FillBuf示例。id不用改，主要是temper标识符和value后面的格式 %d 需要和你设置的物模型对应上

unsigned char OneNet_FillBuf(char *buf)
{char text[48];strcpy(buf,"{\"id\":\"1124\",\"params\":{");memset(text,0,sizeof(text));sprintf(text,"\"temper\":{\"value\":%d},",sensorData.temp);strcat(buf,text);memset(text,0,sizeof(text));sprintf(text,"\"humidity\":{\"value\":%.2f},",sensorData.humidity);strcat(buf,text);memset(text,0,sizeof(text));sprintf(text,"\"tvoc\":{\"value\":%d},",sensorData.tvoc);strcat(buf,text);memset(text,0,sizeof(text));sprintf(text,"\"light\":{\"value\":%d},",sensorData.light);strcat(buf,text);memset(text,0,sizeof(text));sprintf(text,"\"water_level\":{\"value\":%.2f}",sensorData.water_level);strcat(buf,text);strcat(buf,"}}");return strlen(buf);}//==========================================================
//	函数名称：	OneNet_SendData
//
//	函数功能：	上传数据到平台
//
//	入口参数：	type：发送数据的格式
//
//	返回参数：	无
//
//	说明：
//==========================================================
void OneNet_SendData(void)
{MQTT_PACKET_STRUCTURE mqttPacket = {NULL, 0, 0, 0};												//协议包char buf[256];short body_len = 0, i = 0;memset(buf, 0, sizeof(buf));//清空数组内容body_len = OneNet_FillBuf(buf);	//获取当前需要发送的数据流的总长度//printf("%s\r\n",buf);if(body_len){if(MQTT_PacketSaveData(DEVICE_NAME, body_len, NULL, 5, &mqttPacket) == 0)							//封包{for(; i < body_len; i++){mqttPacket._data[mqttPacket._len++] = buf[i];}ESP8266_SendData(mqttPacket._data, mqttPacket._len);									//上传数据到平台MQTT_DeleteBuffer(&mqttPacket);															//删包}else;
//			//printf(  "WARN:EDP_NewBuffer Failed\r\n");}}

3、微信小程序实现传感器数据的同步显示和指令下发

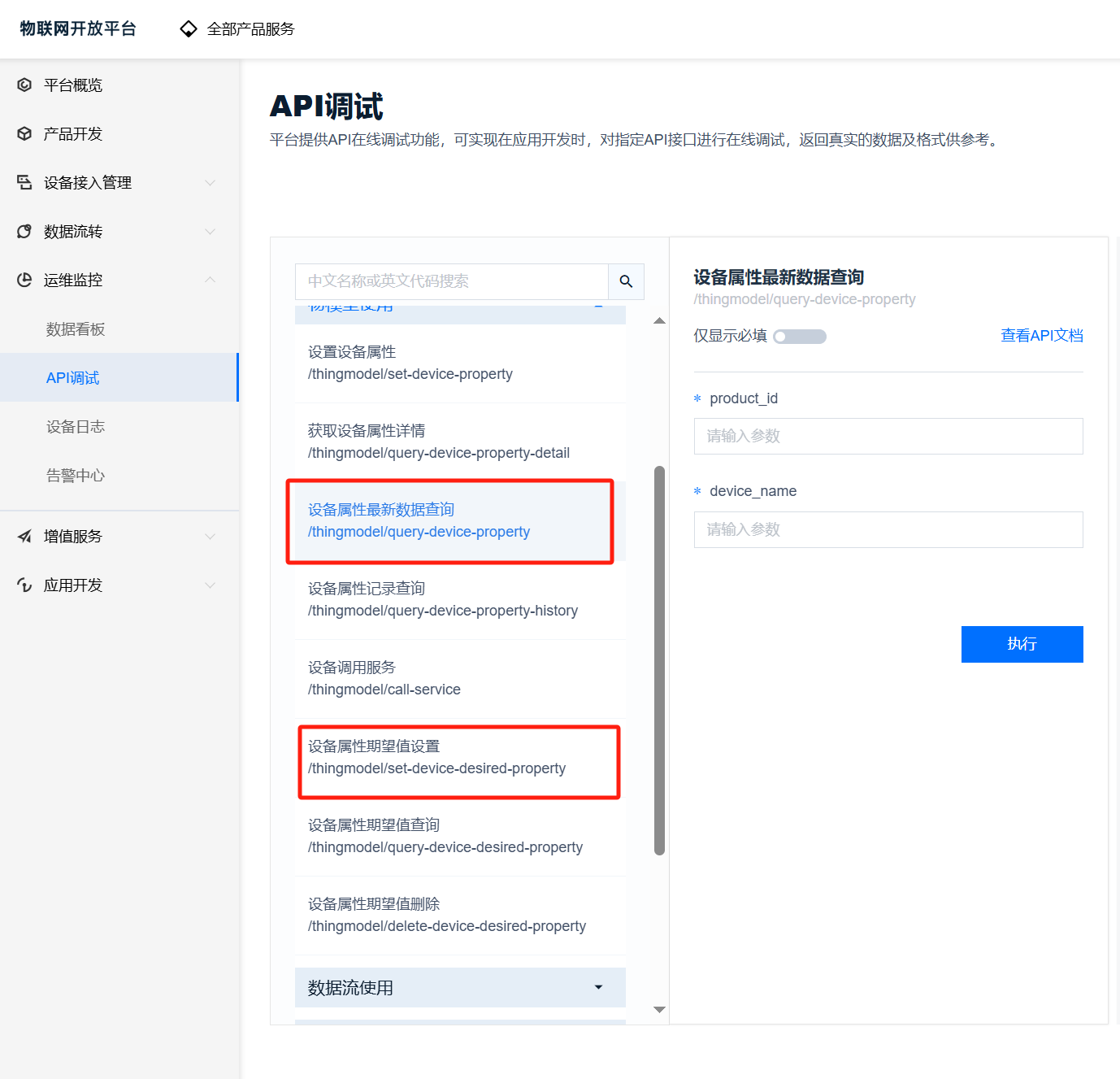

这里主要用了这两个API，可以现在onenet云平台上调试一下，看正确的返回格式是什么样。

设备属性最新数据查询示例代码如下：

//OneNet接入信息配置
const MQTT_Product_Id = "";
const MQTT_Device_Name = "";// MQTT API配置
const MQTT_GET_URL = "https://iot-api.heclouds.com/thingmodel/query-device-property?product_id=" + MQTT_Product_Id + "&device_name=" + MQTT_Device_Name;const MQTT_POST_URL = "https://iot-api.heclouds.com/thingmodel/set-device-desired-property";//使用token工具生成
const MQTT_Authorization = "";onLoad: function() {// 页面加载时立即获取一次数据this.getinfo();// 设置定时器，每5秒获取一次数据this.setData({timer: setInterval(() => {this.getinfo();}, 5000)});},getinfo: function() {var that = this;wx.request({url: MQTT_GET_URL,header: {"authorization": MQTT_Authorization},method: "GET",success: function(res) {console.log("获取成功", res);if (res.data && res.data.code === 0) {// 解析设备数据const deviceData = {};res.data.data.forEach(item => {if (item && item.identifier) {deviceData[item.identifier] = item.value;}});// 更新页面数据that.setData({soilHumidity: deviceData['humidity'] + '%',waterLevel: deviceData['water_level'] + 'm',lightIntensity: deviceData['light'] + 'lux',airQuality: deviceData['tvoc'],envTemper: deviceData['temper'] + '℃',lastUpdateTime: new Date().toLocaleTimeString()});}},fail: function(err) {console.error('获取数据失败:', err);}});}

指令下发的示例代码如下：

toggleMode() {const newMode = !this.data.autoMode;const modeValue = newMode ? 0 : 2;wx.request({url: MQTT_POST_URL,method: 'POST',header: {"authorization": MQTT_Authorization},data: {"product_id": MQTT_Product_Id,"device_name": MQTT_Device_Name,"params": {"mode": modeValue}},success: res => {console.log("模式切换成功:", res);this.setData({autoMode: newMode});},fail: err => {console.error("模式切换失败:", err);wx.showToast({title: '模式切换失败',icon: 'none'});}});},

4、微信小程序指令下发之后，单片机那边进行数据解析

单片机收到的数据是json格式的，所以只需要去寻找目标字段，然后读取后面的数值即可

void OneNet_RevPro(unsigned char *cmd)
{char *req_payload = NULL;char *cmdid_topic = NULL;unsigned short topic_len = 0;unsigned short req_len = 0;unsigned char qos = 0;static unsigned short pkt_id = 0;unsigned char type = 0;short result = 0;type = MQTT_UnPacketRecv(cmd);switch(type){case MQTT_PKT_PUBLISH:																//接收的Publish消息result = MQTT_UnPacketPublish(cmd, &cmdid_topic, &topic_len, &req_payload, &req_len, &qos, &pkt_id);if(result == 0){//				printf(  "topic: %s, topic_len: %d, payload: %s, payload_len: %d\r\n",
//																	cmdid_topic, topic_len, req_payload, req_len);				}case MQTT_PKT_PUBACK:														//发送Publish消息，平台回复的Ackif(MQTT_UnPacketPublishAck(cmd) == 0){//printf(  "Tips:	MQTT Publish Send OK\r\n");}break;case MQTT_PKT_SUBACK:																//发送Subscribe消息的Ackif(MQTT_UnPacketSubscribe(cmd) == 0){//printf(  "Tips:	MQTT Subscribe OK\r\n");}else{//printf(  "Tips:	MQTT Subscribe Err\r\n");}break;default:result = -1;break;}ESP8266_Clear();									//清空缓存if(result == -1)return;//解析req_payload数组中的值即可char *pump_ptr = strstr(req_payload, "\"pump\":");if (pump_ptr != NULL) {}if(type == MQTT_PKT_CMD || type == MQTT_PKT_PUBLISH){MQTT_FreeBuffer(cmdid_topic);MQTT_FreeBuffer(req_payload);}}
