关于systemverilog中在task中使用force语句的注意事项

news 2025/7/8 18:33:01

先看下面的代码

module  top(data);logic clk;
inout data;
logic temp;
logic sampale_data;
logic [7:0] data_rec;task  send_data(input  [7:0] da);begin@(posedge clk);#1;force 	 data=da[7];$display(data);@(posedge clk);#1;force	 data=da[6];	$display(data);		@(posedge clk);#1;force	 data=da[5];$display(data);@(posedge clk);#1;force	 data=da[4];$display(data);@(posedge clk);#1;force	 data=da[3];	$display(data);@(posedge clk);#1;force	 data=da[2];$display(data);@(posedge clk);#1;force	 data=da[1];$display(data);@(posedge clk);#1;force	 data=da[0];	$display(data);end
endtask
initial begin#1000;@(negedge clk);send_data(8'b1100_1100);$stop;send_data(8'b0011_0011);$stop;endalways @(posedge clk)beginsampale_data<=data;data_rec<={data_rec[6:0],data};endinitial beginclk=0;forever #5 clk=~clk;end
endmodule

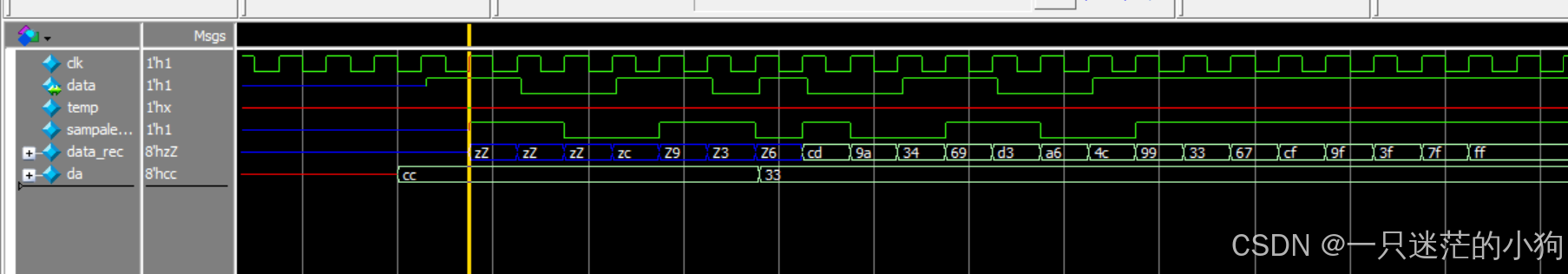

仿真波形结果如下：

在第一次调用send_data(8'b1100_1100);后，最后一个比特输出应该是0,但是从仿真波形看是1，这是因为第一次调用send_data(8'b1100_1100)时，最后一次force后，task任务立即退出，执行第二次调用send_data(8'b0011_0011);第二次调用task会将第一次调用task的force语句赋值覆盖。但是第二次调用task的第一次force是在时钟上升沿之后，而且强制赋值也是0，不明白为什么仿真波形中标记红色的显示为1。通过$display打印出每次force赋值后的值是正确的。目前尚不清楚原因。

通过sampale_data对data进行采样发现，采集的数据错误。所以按照上面的方法写的激励不对。

为了解决上述问题，将上述代码更改如下：

module  tb(data);logic clk;
inout data;
logic temp;
logic sampale_data;
logic [7:0] data_rec;task  send_data(input  [7:0] da);begin@(negedge clk);#1;force 	 data=da[7];$display(data);@(negedge clk);#1;force	 data=da[6];	$display(data);		@(negedge clk);#1;force	 data=da[5];$display(data);@(negedge clk);#1;force	 data=da[4];$display(data);@(negedge clk);#1;force	 data=da[3];	$display(data);@(negedge clk);#1;force	 data=da[2];$display(data);@(negedge clk);#1;force	 data=da[1];$display(data);@(negedge clk);#1;force	 data=da[0];	$display(data);#7;
/* 		@(posedge clk);release data; */end
endtask
initial begin#1000;@(negedge clk);send_data(8'b1100_1100);//@(posedge clk);$stop;send_data(8'b0011_0011);release data;$stop;endalways @(posedge clk)beginsampale_data<=data;data_rec<={data_rec[6:0],data};endinitial beginclk=0;forever #5 clk=~clk;end
endmodule

更改的地方主要有两点：

（1）在时钟的下降沿使用force强制赋值。

（2）在task中最后一次force时，延时时间大于时钟周期的一半，小于一个时钟周期。

通过仿真波形，以及$display打印结果分析，这样写激励是正确的。
