STC-ISP烧录过程中一直显示“正在检测单片机”的解决办法

news 来源：原创 2025/5/20 5:23:17

要不是我去找资料了，真的以为自己的板子坏掉了

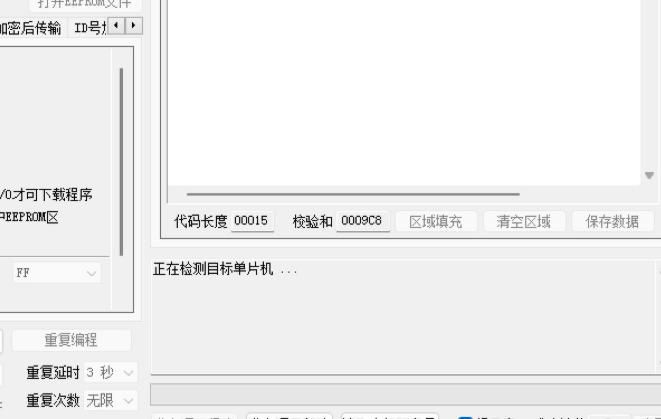

就是在刚写好一个功能的时候发现怎么一直烧录都烧不进去，刚开始以为是ch340的驱动坏了，我删了重新安装也还是不行，我反复的下载编程，反复上电都没有用，还是一直检测目标单片机，我甚至认为是不是板子坏了，还是电脑坏了，梦死了.......不能愉快的玩耍了

最后我是怎么解决的呢，把VCC 和GND 的都拔掉然后重新烧录，居然一下子就成功了，暂时我现在这个问题这样就可以解决。但是大前提是你的所有的线都接对了，vcc对5v GND对GND

IO口对引脚

还有一些其他的可能的解决办法也看一看吧

在嵌入式开发中，烧录程序时遇到 “无法检测目标单片机” 的问题十分常见，而拔掉 5V 和 GND 后重新烧录成功，通常与单片机的供电逻辑和CH340 的时序匹配有关。以下从硬件原理和操作逻辑两方面分析可能原因：

一、可能原因分析

1. 单片机与 CH340 的供电冲突

现象本质：
烧录时，CH340 模块通过 USB 接口为单片机提供 5V 电源（VCC），同时通过 RX/TX 引脚传输程序数据。若单片机已通过外部电源（如电池、其他稳压模块）提前接入 5V 和 GND，可能导致以下问题：
- 电源反灌：外部电源与 CH340 的 5V 输出形成 “共地环流”，干扰 CH340 的串口通信时序。
- 电压竞争：若外部电源电压略高于 CH340 的 5V 输出（如 5.1V vs 4.9V），可能导致单片机供电不稳定，无法进入烧录模式。
解决逻辑：
拔掉外部 5V 和 GND 后，单片机完全由 CH340 供电，避免了多电源冲突，确保供电稳定且时序同步。

2. 单片机复位时序异常

烧录必要条件：
部分单片机（如 STC 系列）烧录时需要先进入 “复位 - 下载” 状态，即通过 CH340 的 RTS 引脚触发单片机复位。若外部电路中存在电容、二极管等元件影响复位信号，可能导致：
- 复位延迟：外部电源的滤波电容存储电荷，使单片机复位信号滞后于 CH340 的时序。
- 信号干扰：外部电路的电磁噪声叠加到复位引脚上，导致 CH340 无法正确检测到单片机的 “就绪状态”。
解决逻辑：
断开外部电源后，电容放电，单片机快速完成复位，CH340 能准确捕捉到复位信号并开始传输数据。

3. CH340 模块的驱动兼容性问题

隐含影响：
即使重新安装驱动，若 CH340 模块与电脑 USB 接口的供电能力不匹配（如 USB 2.0 接口供电不足），可能导致：
- 模块工作异常：CH340 在低电压下无法输出稳定的 5V，导致单片机供电不足而无法响应。
- 数据传输错误：供电波动会干扰串口信号的电平稳定性（如 TTL 电平跳变异常），造成烧录失败。
解决逻辑：
断开外部电源后，CH340 的 5V 输出负载减轻，USB 接口能为其提供更稳定的电流，间接改善了通信质量。

二、预防措施与优化建议

1. 硬件设计层面

避免多电源直接并联：
在 PCB 设计中，通过二极管隔离 CH340 的 5V 输出与外部电源（如串联 1N4001 二极管，压降 0.7V），确保烧录时仅由 CH340 供电。
添加复位控制电路：
若使用外部电源，可在单片机复位引脚（RST）与 CH340 的 RTS 引脚间串联 10kΩ 电阻，并并联 10μF 电容，优化复位时序的抗干扰能力。

2. 烧录操作规范

严格遵循供电顺序：
- 烧录前：确保外部电源断开，仅通过 CH340 供电。
- 烧录后：待程序验证无误后，再接入外部电源。
使用带开关的电源模块：
在外部电源回路中添加拨动开关，烧录时直接切断外部供电，避免反复插拔杜邦线。

3. 驱动与兼容性优化

更新 CH340 驱动至官方最新版：
部分旧版驱动对 Win10/11 系统兼容性较差，可从南京沁恒官网下载最新驱动。
更换 USB 接口或线缆：
使用主板后置 USB 接口（供电更稳定），或更换屏蔽层完好的 USB 线缆，减少电磁干扰。

三、总结

你遇到的问题本质是多电源干扰导致的时序失配。CH340 烧录时需确保单片机完全由其供电，且复位信号不受外部电路影响。后续开发中，建议优先通过 CH340 为单片机供电，并在硬件设计中预留电源切换机制，可有效避免类似问题。如果频繁出现烧录失败，可使用示波器检测 CH340 的 TX/RX 波形，进一步定位时序异常点。

我是由电脑供电的

理解了！你使用的是电脑通过 USB 接口为 CH340 模块供电，进而尝试烧录单片机。这种情况下问题更可能与USB 供电质量、串口通信稳定性或单片机的特殊启动条件有关。以下是进一步的排查思路：

一、USB 供电相关问题

1. USB 接口电流不足

现象特征：
电脑 USB 接口（尤其是笔记本的 USB3.0 接口）可能存在电流限制（通常为 500mA）。若 CH340 模块或单片机功耗略高（如带 LCD 屏幕、蓝牙模块），可能导致：
- 供电波动：USB 接口无法稳定输出 5V，CH340 工作异常，串口数据传输错误。
- 自动保护：电脑检测到过载后，临时切断 USB 供电（部分主板会有指示灯闪烁提示）。
验证方法：
使用 USB 电流表（如UNI-T UT39E）监测烧录时的电流，若超过 450mA 则说明供电不足。

2. USB 线接触不良或阻抗过高

隐含风险：
劣质 USB 线内部铜芯过细（如 0.5mm²），或接头氧化，会导致：
- 电压降过大：5V 经过线缆后降至 4.7V 以下，CH340 无法稳定工作。
- 数据传输误码：线缆屏蔽层破损，引入电磁干扰，导致串口数据丢包。
验证方法：
更换短且粗的 USB 线（如 28AWG 规格），或直接用 USB 延长线连接电脑后置接口。

二、单片机特殊启动条件

1. 复位引脚电平异常

典型场景：
部分单片机（如 ESP8266、STM32F103）烧录时需特定引脚保持低电平（如 GPIO0、BOOT0）。若电路中存在上拉电阻或外部干扰，可能导致：
- 无法进入下载模式：单片机启动时未检测到正确的引脚电平组合，直接运行现有程序而非等待烧录。
解决方法：
在烧录前手动短接相关引脚（如 GPIO0→GND），烧录完成后断开。

2. 看门狗定时器干扰

潜在问题：
若单片机现有程序已启用看门狗定时器（Watchdog），且未在烧录前正确初始化，可能导致：
- 程序不断复位：看门狗超时后自动重启单片机，使烧录过程无法完成。
解决方法：
在烧录前先断电，短接复位引脚（RST→GND），然后再上电并立即开始烧录，以此跳过看门狗检测。

三、CH340 模块自身问题

1. 晶振频率不匹配

风险点：
CH340 模块的晶振频率通常为 12MHz 或 24MHz，若与单片机的波特率设置不匹配（如晶振误差 ±0.5%），可能导致：
- 波特率偏移：实际通信速率与设定值偏差超过 5%，数据帧无法正确解析。
验证方法：
使用逻辑分析仪（如Saleae Logic）抓取 TX/RX 信号，对比实际波特率与理论值。

2. CH340 芯片损坏

判断依据：
若模块发热异常（超过 50℃），或替换其他 CH340 模块后烧录成功，则说明原模块芯片已损坏。
解决方法：
更换 CH340 模块（推荐使用带 FT232RL 芯片的模块，兼容性更好）。

四、分步排查流程

验证 USB 供电稳定性
- 更换电脑 USB 接口（优先使用后置 USB2.0 接口）。
- 使用 USB 电源测试仪监测烧录时的电压波动（正常应保持在 4.8V~5.2V）。
测试最小系统
- 断开单片机所有外围设备（如传感器、显示屏），仅保留 CH340 与单片机的基本连接（VCC、GND、TX、RX、RST）。
- 尝试烧录最简程序（如 LED 闪烁）。
手动触发复位时序
- 在烧录软件开始检测单片机时，快速插拔单片机的 GND 引脚（制造复位脉冲）。
- 部分单片机需按特定顺序操作：
  plaintext
```
1. 按住复位键（RST→GND）
2. 点击烧录软件的"开始"按钮
3. 释放复位键
```
更换烧录工具链
- 尝试使用不同的烧录软件（如 STC-ISP、AVRDUDESS）。
- 降低烧录波特率（如从 115200 改为 9600），提高抗干扰能力。

五、典型案例参考

1. STC 单片机烧录失败

问题表现：
烧录时提示 "检测不到目标单片机"，但单片机电源指示灯正常。
解决方法：
在烧录前短接 STC 单片机的 P3.0/TXD 引脚到 GND，上电后再断开，触发 ISP 下载模式。

2. ESP32 烧录异常

问题表现：
烧录过程卡在 "Connecting..." 阶段，无法完成握手。
解决方法：
按下 ESP32 的 BOOT 按钮不放，点击烧录软件的 "开始"，待出现进度条后释放 BOOT 按钮。

如果问题仍未解决，请提供具体的单片机型号（如 STM32F103、ATmega328P）和电路连接图，我会进一步分析！

我的是51单片机用电脑usb供电

51 单片机（如 AT89C51、STC89C52）的烧录机制与供电问题有其特殊性。结合你的情况（电脑 USB 供电、CH340 模块），以下是针对性的排查思路和解决方案：

一、51 单片机烧录的关键条件

1. 供电要求

51 单片机正常工作电压为 4.5V~5.5V，烧录时需稳定在5V±0.2V。
CH340 模块通过 USB 转串口，通常可提供 5V 输出，但需确认：
- 模块是否自带 5V 稳压（如 LM1117 芯片），否则 USB 电压波动可能影响烧录。
- USB 线是否支持数据 + 供电（部分充电线仅含电源线，不含数据线）。

2. 烧录时序

51 单片机烧录依赖RST 引脚的复位脉冲和串口通信配合：

plaintext

1. 烧录软件发送"同步信号"
2. CH340通过RTS/DTR引脚触发单片机复位
3. 单片机进入ISP模式，等待接收程序

若时序不匹配（如复位脉冲过短或过长），烧录会失败。

二、常见问题与解决方法

1. USB 供电质量问题

现象：烧录时单片机指示灯闪烁异常，或 CH340 模块发热明显。
排查步骤：
1. 测量电压：用万用表检测单片机 VCC 引脚电压，烧录时应稳定在 4.8V~5.2V。
2. 更换 USB 接口：优先使用电脑后置 USB2.0 接口（避免 USB3.0 的电磁干扰）。
3. 外接电源：临时用 5V 充电宝或电源适配器为 CH340 供电（需共地，即 GND 相连）。

2. 复位电路干扰

典型问题：
- 单片机复位引脚（RST）外接电容过大（如≥10μF），导致复位时间过长。
- 电路中存在上拉 / 下拉电阻，影响 CH340 对 RST 引脚的控制。
解决方法：
- 短接复位电路：烧录时暂时断开 RST 引脚的外接电容和电阻，直接由 CH340 控制。
- 手动复位：在烧录软件开始检测时，快速插拔单片机的 RST 引脚（制造复位脉冲）。

3. 波特率不匹配

51 单片机烧录波特率建议：
- STC 系列：9600~115200bps（需与烧录软件设置一致）。
- AT89 系列：通常为 2400~9600bps（需配合专用烧录器，如 Prolific）。
验证方法：
在烧录软件中尝试不同波特率（如 9600、19200），观察是否能建立通信。

4. CH340 与 51 单片机的连接问题

正确接线方式：

plaintext

CH340模块     51单片机
───────────────────
TXD ────────── RXD（P3.0）
RXD ────────── TXD（P3.1）
5V   ────────── VCC
GND  ────────── GND
RTS  ───┬────── RST│└─10kΩ─┬─GND│10μF

关键点：
- 交叉连接：CH340 的 TXD 接单片机 RXD，RXD 接单片机 TXD。
- RST 上拉：通过 10kΩ 电阻上拉到 VCC，确保复位可靠。
- 去耦电容：10μF 电容并联在 RST 与 GND 之间，滤除干扰。

三、STC 系列 51 单片机特有的问题

1. 加密锁死

若单片机之前烧录过带加密位的程序，可能无法直接覆盖烧录。
解决方法：
使用 STC-ISP 软件的 "下载 / 编程" 功能，先点击 "擦除"，再尝试烧录。

2. 晶振频率设置错误

STC 单片机烧录时需与实际晶振频率匹配（如 11.0592MHz、12MHz）。
验证方法：
在 STC-ISP 软件中设置正确的晶振频率，并选择 "系统频率为 IRC"（内部 RC 振荡器）进行测试。

3. ISP 下载条件

STC 单片机进入 ISP 模式需满足：
1. 上电时 P3.0/RXD 为低电平（由 CH340 的 TXD 控制）。
2. 晶振正常工作。
操作技巧：
- 先断开单片机电源，点击烧录软件的 "下载" 按钮，再接通电源。
- 或按住复位键（RST→GND），点击 "下载"，然后释放复位键。

四、分步排查流程

最小系统测试
- 断开单片机所有外围电路，仅保留 CH340 与单片机的基本连接（VCC、GND、TX、RX、RST）。
- 烧录最简程序（如点亮 P1.0 引脚的 LED）：
  c
```
#include <reg51.h>
void main() {P1 = 0x00;  // P1口全部输出低电平while(1);   // 无限循环
}
```

串口通信测试

使用串口调试助手（如 Putty、XCOM），通过 CH340 发送数据到单片机：

单片机代码配置串口接收：

#include <reg51.h>
void init_uart() {TMOD = 0x20;  // 设置定时器1为模式2TH1 = 0xFD;   // 波特率9600（晶振11.0592MHz）SCON = 0x50;  // 8位数据，可变波特率TR1 = 1;      // 启动定时器1
}
void main() {init_uart();while(1) {if(RI) {    // 接收中断标志P1 = SBUF;  // 将接收到的数据输出到P1口RI = 0;     // 清除接收标志}}
}

若连接正确，发送0xFF时单片机 P1 口的 LED 应全亮。

更换烧录软件
- STC 单片机推荐使用STC-ISP：
  - 选择正确的单片机型号（如 STC89C52RC）。
  - 设置 "COM 口" 和 "波特率"，点击 "下载 / 编程" 前先点击 "打开程序文件" 选择 HEX 文件。
硬件替换测试
- 更换 CH340 模块（部分模块 FT232RL 芯片兼容性更好）。
- 更换 USB 线（推荐使用 28AWG 规格的短线）。
- 在单片机 VCC-GND 之间并联 100μF 电解电容 + 0.1μF 陶瓷电容，增强电源滤波。
