51单片机课设基于GM65模块的二维码加条形码识别
系统组成
-
主控单元：51单片机（如STC89C52）作为核心控制器，协调各模块工作。
-

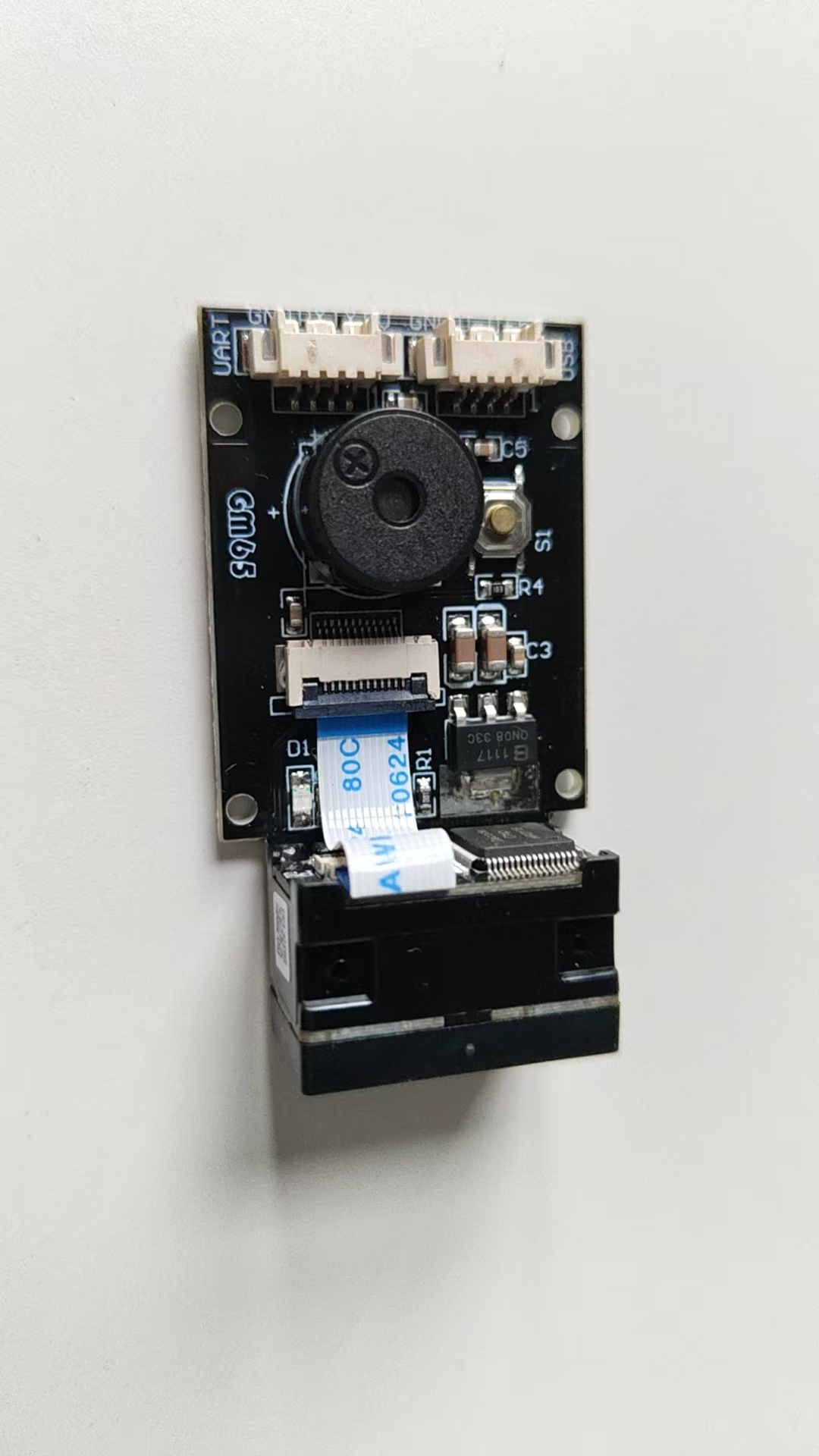

扫描模块：GM65条码扫描头，支持二维码/条形码识别，通过串口（UART）与单片机通信。
-
显示模块：LCD1602液晶屏，用于显示扫描结果及系统状态（两行16字符）。
-
辅助电路：电源稳压、按键控制（可选）、蜂鸣器（扫描成功提示）等。
硬件设计
-
GM65与单片机连接
-
GM65的
TXD接单片机RXD（P3.0），RXD接单片机TXD（P3.1），共地处理。 -
模块供电需稳定（5V/3.3V），建议独立电源或添加滤波电容。
-
-
LCD1602显示接口
-
使用并口模式：数据线（D0-D7）接P0口，控制线（RS、RW、EN）接P2口。
-
或通过I2C转接板（如PCF8574）简化连线，节省IO资源。
-
-
其他外设
-
按键：用于触发扫描或清除显示（可选）。
-
蜂鸣器：扫描成功时鸣响反馈。
-
软件流程
-
初始化
-
配置串口：设置波特率（如9600bps）、数据格式（8N1）匹配GM65。
-
初始化LCD1602：清屏、设置显示模式及光标。
-
-
扫描与数据处理
-
触发扫描：GM65设置为自动感应模式（或通过按键触发）。
-
数据接收：单片机通过串口中断接收GM65发送的条码数据。
-
数据解析：提取有效信息（如去除帧头帧尾、校验数据完整性）。
-
-
结果显示
-
短文本直接显示（如商品条码数字）。
-
长文本滚动显示或截取关键字段（如URL二维码显示首尾字符）。
-
错误提示：显示“Error”或“Invalid Code”等状态
-
#include <REGX52.H>
#include "LCD1602.h"
#include "Key.h"
#include "AT24C02.h"
#include "Delay.h"
#include "string.h"
#include "UART.h"
#include <stdio.h>#define BUF_SIZE 64
unsigned char KeyNum;
unsigned int Num;
unsigned char len;
char UartBuf[BUF_SIZE]; // 串口接收缓冲区
unsigned char UartCnt = 0; // 接收计数器
unsigned char flag;
void main()
{// 初始化LCD屏幕LCD_Init();// 在LCD上显示"Data:"LCD_ShowString(1, 1, "Data:");// 清空第二行，用于后续显示数据LCD_ShowString(1, 6, " "); // 清空第二行LCD_ShowString(2, 1, " "); // 清空第二行// 初始化UART1Uart1_Init();while (1){// 获取按键值KeyNum = Key();// 当UART缓冲区中有新数据且标志位为1时if (UartBuf[0] != '\0' && flag == 1) // 有新数据到达{// 计算字符串长度len = strlen(UartBuf);flag = 0;// 清空两行显示，为显示新数据做准备LCD_ShowString(1, 6, " "); // 清空第二行LCD_ShowString(2, 1, " "); // 清空第二行// 优先在第一行显示if (len <= 11) // 第一行剩余空间足够时，直接显示在第一行"Data:"之后显示全部字符{// 从第6列开始显示数据LCD_ShowString(1, 6, UartBuf);LCD_ShowString(2, 1, " "); // 清空第二行}// 第一行剩余空间不足时换到第二行else if (len <= 27) // 11(第一行剩余)+16(第二行){// 显示前11个字符在第一行"Data:"之后char firstLinePart[12];strncpy(firstLinePart, UartBuf, 11);firstLinePart[11] = '\0';LCD_ShowString(1, 6, firstLinePart);// 显示剩余字符在第二行LCD_ShowString(2, 1, UartBuf + 11);}// 超过27字符截断显示else{char displayBuf[28];strncpy(displayBuf, UartBuf, 27);displayBuf[27] = '\0';// 显示前11个字符在第一行"Data:"之后LCD_ShowString(1, 6, displayBuf);// 显示剩余16个字符在第二行LCD_ShowString(2, 1, displayBuf + 11);}// 打印UART缓冲区中的数据printf("UartRoutine: %s\r\n", UartBuf);len = 0;// 清空UART缓冲区memset(UartBuf, '\0', BUF_SIZE); // 清空缓冲区}if (KeyNum == 1) // K1按键，Num自增{KeyNum = 0;P3_4=!P3_4; //按键切换模块开启// printf("hello\r\n");}}
}void UART_Routine() interrupt 4
{if (RI == 1) // 如果接收标志位为1，接收到了数据{if (UartCnt < BUF_SIZE - 1) // 缓冲区未满{if (SBUF == '\n' || SBUF == '\r' || SBUF == '\x0d') // 接收到换行符{UartBuf[UartCnt] = '\0'; // 字符串结束符flag = 1;// len=UartCnt;UartCnt = 0;}else{UartBuf[UartCnt++] = SBUF; // 存储接收到的字符}}else // 缓冲区已满{UartBuf[BUF_SIZE - 1] = '\0'; // 强制结束字符串UartCnt = 0;}// UART_SendByte(SBUF); // 将收到的数据发回串口RI = 0; // 接收标志位清0}
}
