PLC和变频器之间如何接线

这篇文章想梳理一下，不同电平输出的PLC应该如何去接不同品牌的变频器

对于PLC的IO来讲，有高低电平输入的不同，有高低电平输出的区别

对于变频器的DI或DO来讲，不同的品牌内部线路和原理也有区别

我们场地现在用的是西门子1200的PLC（高电平输出）、禾川E600变频器，基于此产品进行拓展

---

1.汇川变频器/内部供电/漏型接法

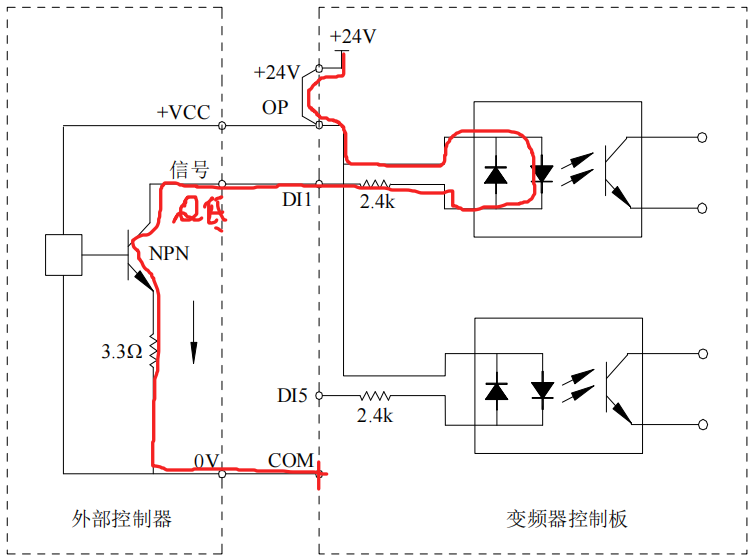

下图中，外部控制器为NPN型输出（低电平输出）的PLC，变频器使用的是内部24V供电，因此需要将+24V和OP短接，PLC的输出公共端和变频器的COM端共0V

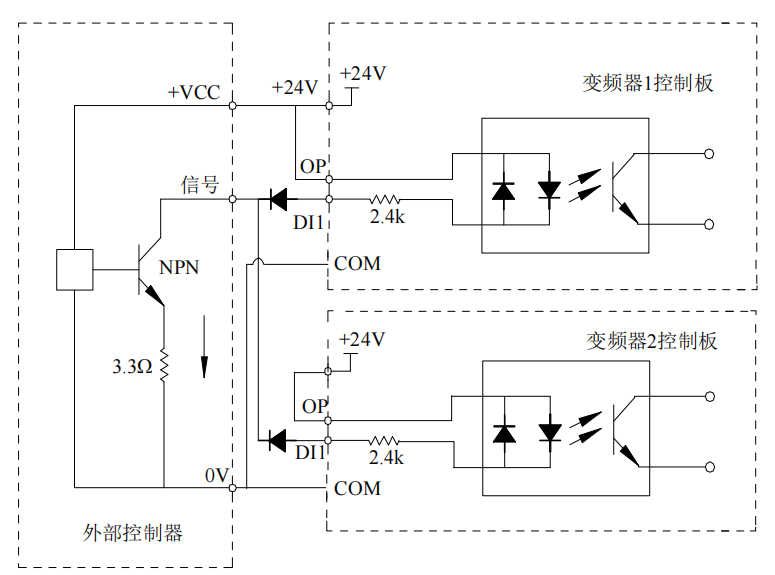

2.汇川变频器/外部供电/漏型接法

注意：

如果变频器使用外部24V供电，那么需要把+24V和OP短接片去掉，然后外部24V直接接在OP端子上！

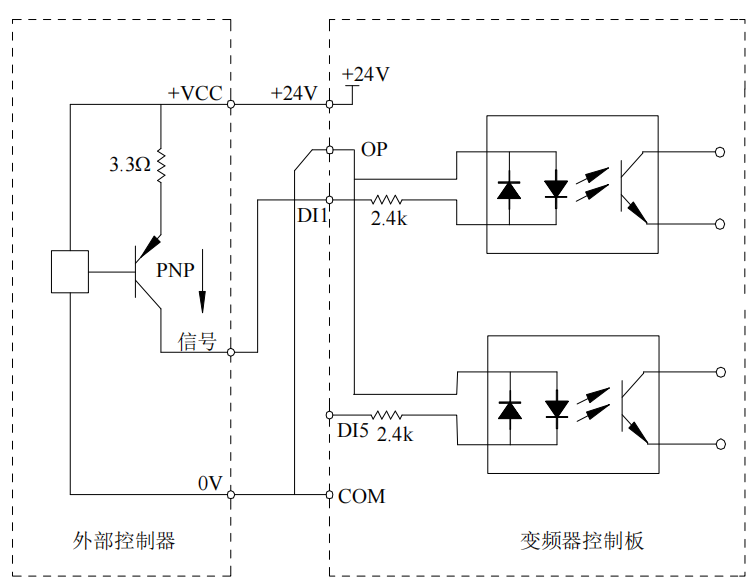

3.汇川变频器/内部供电/源型接法

这种接线方式必须把 +24V 与 OP 之间的短路片去掉，把 +24V 与外部控制器的公共端接在一起， 同时把 OP 与 COM 连在一起。

如果使用外部电源，必须去掉 +24V 与 OP 之间的短接片，把 OP 与外部电源的 0V 接在一起，外部电源 24V 正极经外部控制器控制触点后接入 DI 相应端子

4.禾川变频器/内部供电/漏型接法

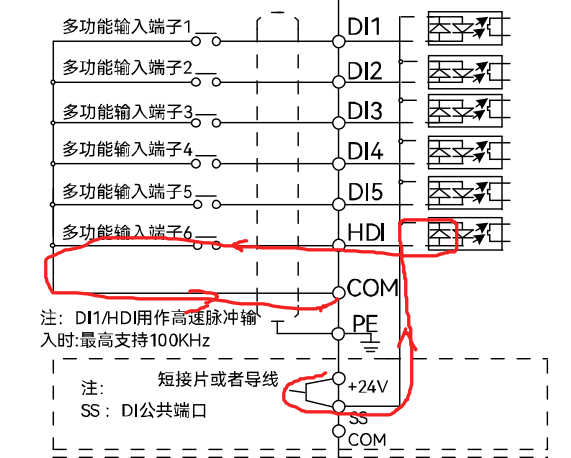

下图中，禾川变频器使用的是内部24V供电，因此需要将+24V和SS短接，回路最终回到COM。在我的理解中，COM就是为了内部24V应运而生的，如果用内部24V，那么最终就回到COM，如果不用，那就不要接COM，因为DI的公共端实际上是SS。

5.禾川变频器/外部供电/源性接法

如果变频器使用外部24V供电，那么需要把+24V和SS短接片去掉，然后SS端接高电平还是低电平取决于PLC输出那边的电平情况

下图我使用的是西门子1200PLC，输出是高电平，因此变频器SS端需要接0V
