Profinet转Ethernet/IP网关模块通信协议适配配置
案例背景

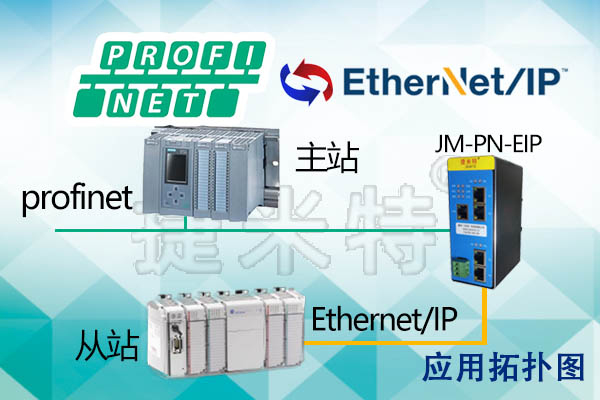

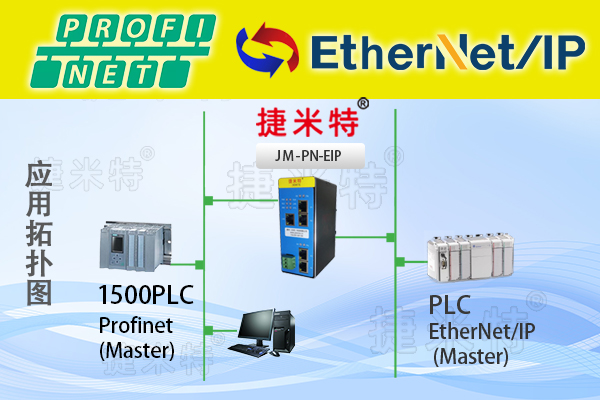

在某自动化生产车间中，现有控制系统采用了西门子 S7 - 1500 PLC 作为主要控制器，负责生产流程的核心控制。同时，由于部分设备的历史原因，存在使用 AB 的 PLC 进行特定环节控制的情况。为了实现整个生产系统的信息交互与协同工作，需要实现西门子 1500 PLC 与 AB 的 PLC 之间的通讯，因此选择了捷米特JM-PN–EIP网关模块解决 Profinet转Ethernet/IP协议转换。
硬件配置
· 西门子 S7 - 1500 PLC（CPU 1511 - 1PN 等）一台。
· AB 的 PLC（如 1769 - L32E）一台。
· 捷米特 JM - PN - EIP Profinet转Ethernet/IP协议网关一个。
· 若干网线及相关网络连接设备。
软件配置
· 西门子 PLC 编程软件 TIA Portal。
· AB 的 PLC 编程软件 RSLogix 5000。
配置步骤
1. AB 的 PLC 端配置1：
o 打开 RSLogix 5000 软件，新建工程。在 “Type” 中选择 AB 的 PLC 控制器的型号，在 “Name” 中填写项目的名称。
o 添加网关。在 Controller Organizer 栏中，右键点击 “1769 - L23E Ethernet Port LocalENB”，选择 “New Module”。选择要添加的捷米特 JM - PN - EIP 网关设备，点击 “Create”。在 “Name” 中填入网关的名称，在 “IP Address” 中填入网关的 IP 地址，点击 “Change” 设置网关的输入输出数据长度，例如设置为 8 个字节。
o 设置工程路径。点击菜单 “Communications” - “Who Active”，在扫描到的设备中，选择 00，CompactLogix Processor，eip 选项，点击右下角的 “Set Project Path”，然后点击 “Close”。
o 点击菜单 “Communications” - “Download”，下载工程到 AB 的 PLC 中。
2. 西门子 PLC 端配置1：
o 首先在 TIA Portal 软件中安装捷米特 JM - PN - EIP 网关的 GSD 文件。
o 导入Profinet转Ethernet/IP协议网关进行组态，设置网关的 IP 地址和设备名称，例如设备名称为 EIP，IP 地址为 192.168.20.5。
o 设置数据的输入输出长度，与 AB 的 PLC 端设置一致，为 8 个字节。
o 进行下载，下载成功后将Profinet转Ethernet/IP协议网关模块重新上电。重新上电后，网关的 PWR 和 SYS 灯常亮表示电源及系统正常，OK 灯常亮表示与 Profinet 主站通讯正常，Run 常亮表示 EtherNet/IP 主站通讯正常，ERR 灯闪烁表示与 EtherNet/IP 通讯中断。
测试与验证
在完成上述配置后，通过在西门子 PLC 和 AB 的 PLC 中编写简单的测试程序，分别向对方发送和接收数据。例如，在西门子 PLC 的 OB1 中编写程序，将一个变量的值通过Profinet转Ethernet/IP协议网关发送到 AB 的 PLC 中，同时在 AB 的 PLC 中编写程序接收该数据并存储到一个变量中。然后在两个 PLC 中分别监控相应变量的值，观察数据是否能够正确传输和接收。如果两边数值显示数据交换成功，则表明西门子 1500 PLC 与 AB 的 PLC 通过捷米特 JM - PN - EIPProfinet转Ethernet/IP协议网关通讯配置成功。
通过以上案例，成功利用捷米特 JM - PN - EIP 实现了西门子 1500 PLC 与 AB 的 PLC 之间的通讯，解决了不同协议设备之间的互联互通问题，为生产系统的整体优化和协同工作提供了有力支持。如果是西门子 1200 PLC，其配置过程与西门子 1500 PLC 类似，只需在 TIA Portal 中针对 S7 - 1200 系列 PLC 进行相应的硬件组态和编程即可。
