CS4334立体声D/A转换器：为高品质音频设计提供低成本的解决方案
引言
在数字音频处理领域，数字到模拟转换器(DAC)扮演着至关重要的角色。今天我们要介绍的CS4334是一款低成本、高性能的8引脚立体声D/A转换器芯片。这款芯片特别适合需要高品质音频输出的消费电子产品，如DVD播放器、便携式音频设备和数字电视等。
CS4334核心特性
CS4334采用了先进的多比特Δ-Σ调制技术，能够将数字音频数据转换为两通道模拟输出。其主要技术特性包括：
-
高动态范围：95dB的动态范围，确保音频细节丰富
-
低失真：总谐波失真加噪声(THD+N)低至-85dB
-
宽采样率支持：最高支持200kHz采样频率
-
灵活的数据格式：支持I²S音频数据格式，16-24位字长
-
单电源供电：4.5V至5.5V工作电压范围

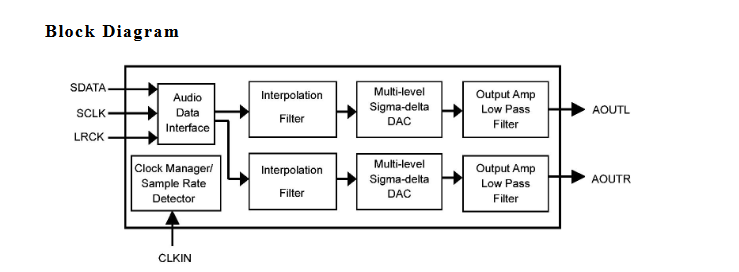

技术架构解析
CS4334的内部结构包含几个关键模块：
-
音频数据接口：负责接收I²S格式的串行音频数据
-
插值滤波器：提升采样率，改善音频质量
-
多级Σ-Δ DAC：核心转换模块，提供低时钟抖动敏感度
-
输出放大器和低通滤波器：生成最终的模拟输出
引脚配置与功能
CS4334采用8引脚封装(DIP8或SOP8)，各引脚功能如下：
| 引脚号 | 符号 | I/O | 描述 |
|---|---|---|---|
| 1 | SDATA | I | 串行音频数据输入 |
| 2 | SCLK | I | 位时钟输入 |
| 3 | LRCK | I | 左右声道时钟输入 |
| 4 | CLKIN | I | 系统时钟输入 |
| 5 | AOUTR | O | 右声道模拟输出 |
| 6 | GND | I | 地 |
| 7 | VDD | I | 电源供电(4.5V-5.5V) |
| 8 | AOUTL | O | 左声道模拟输出 |
性能参数详解
在典型工作条件下(VDD=5.0V，Fs=48kHz)，CS4334展现出优异的性能：
-
动态范围：95dB(典型值)
-
通道分离度：100dB@1kHz
-
信噪比：95dB
-
频响特性：20Hz-20kHz范围内±0.08dB
-
全量程输出电平：3.5Vpp(典型值)
芯片支持三种工作模式，适应不同采样率需求：
| 模式 | Fs自动检测范围 | CLKIN/LRCK比率 |
|---|---|---|
| 单速模式 | 8kHz–50kHz | 256,384,512,768,1024 |
| 双速模式 | 84kHz–100kHz | 128,192,256,384,512 |
| 四速模式 | 167kHz–200kHz | 128,192,256 |
应用电路设计
CS4334的应用电路设计相对简单，典型应用包括：
-
电源去耦：建议在VDD和GND之间添加0.1μF和10μF电容
-
输出滤波：每声道输出建议添加RC低通滤波器(如560Ω+3000pF)
-
时钟设计：确保CLKIN、LRCK和SCLK符合规定的时序要求

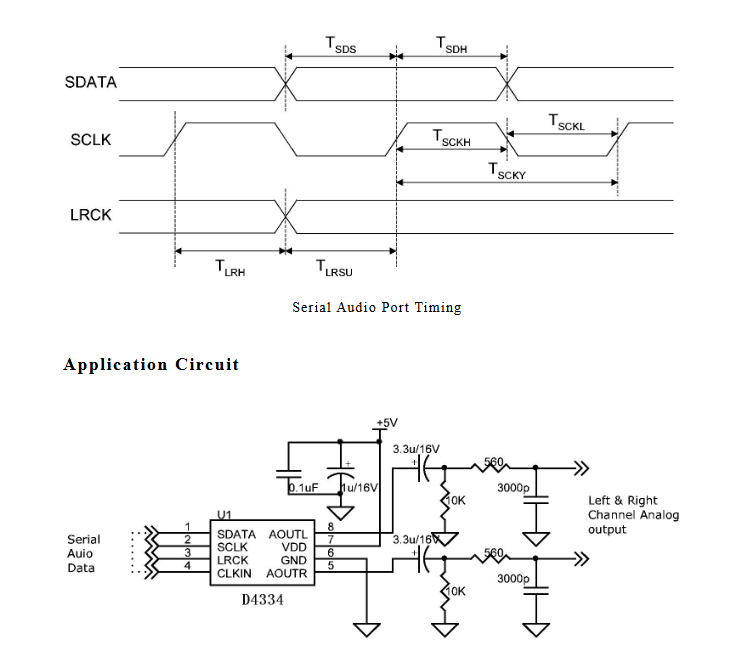

图：CS4334典型应用电路
设计注意事项
-
时钟管理：LRCK/SCLK比率通常应为64，不正确的比率会导致芯片无法正常工作
-
上电时序：上电后芯片会自复位进入省电状态，直到检测到正确的时钟信号才会进入正常工作状态
-
输出负载：最小负载电阻2kΩ，最大容性负载100pF
-
散热考虑：正常工作模式下功耗约150mW，需考虑适当散热
封装选项
CS4334提供两种封装形式：
-
DIP8：适合通孔插装，尺寸约9.2×6.4mm
-
SOP8：表面贴装封装，尺寸约5.0×4.0mm
结语
CS4334作为一款低成本、高性能的立体声DAC芯片，为各类消费电子音频应用提供了优秀的解决方案。其多比特Δ-Σ架构带来了低时钟抖动敏感度和低带外噪声的特性，而自动检测采样率和字长的功能则大大简化了系统设计。对于需要高品质音频输出而又注重成本控制的设计项目，CS4334无疑是一个值得考虑的选择。
