计算机组成与体系结构：缓存设计概述（Cache Design Overview）
目录
Block Placement（块放置）
Block Identification（块识别）
Block Replacement（块替换）
Write Strategy（写策略）
总结：

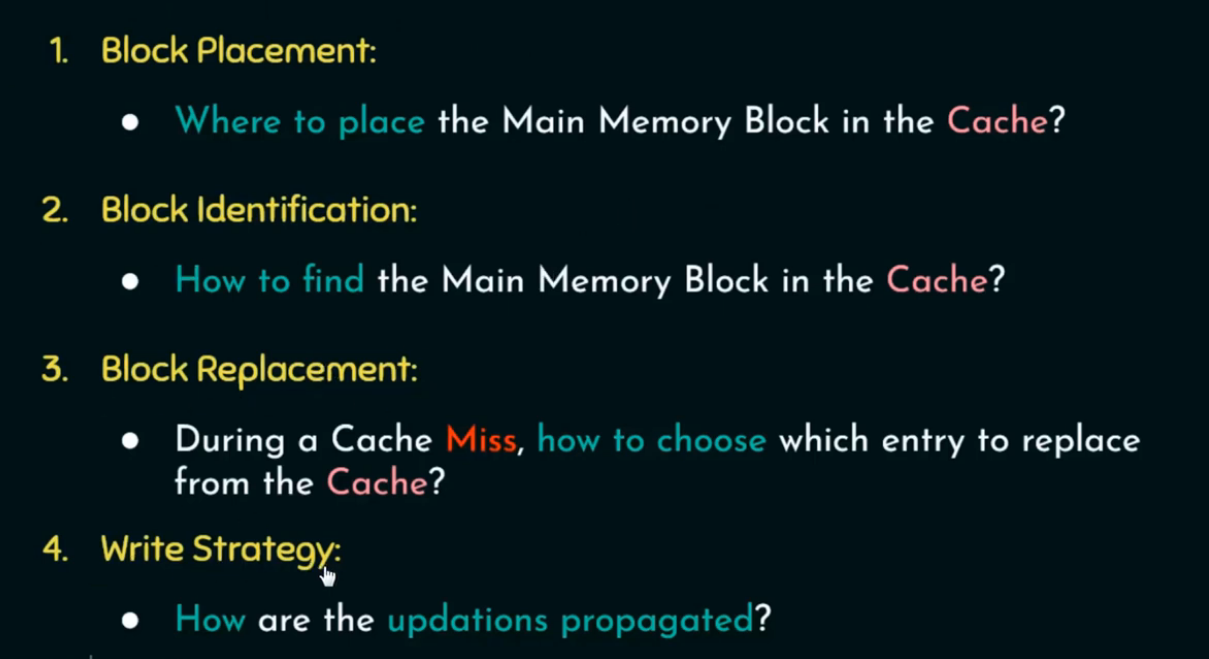

高速缓存设计包括四个基础核心概念，它们分别是：Block Placement（块放置）、Block Identification（块识别）、Block Replacement（块替换）以及Write Strategy（写策略）。这四者共同构成了高速缓存的基本工作机制，理解它们是深入学习缓存设计 的前提。
Block Placement（块放置）
这是指主存中的数据块应该被放置到 Cache 的哪个位置。
核心问题：
一个主存块可以放在 Cache 的哪些位置？
📚 三种主要的映射方式：

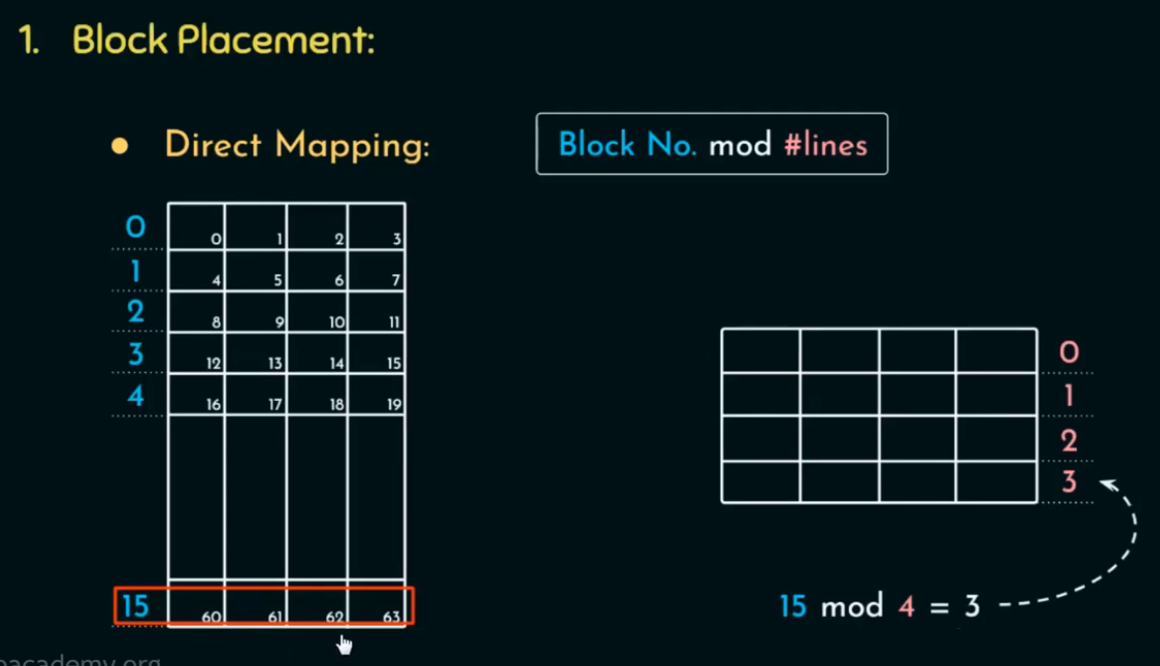

直接映射（Direct-Mapped）
-
每个主存块只能映射到 Cache 中的一个特定位置。
-
优点：实现简单，访问速度快
-
缺点：冲突率高，多个主存块可能争用同一个位置

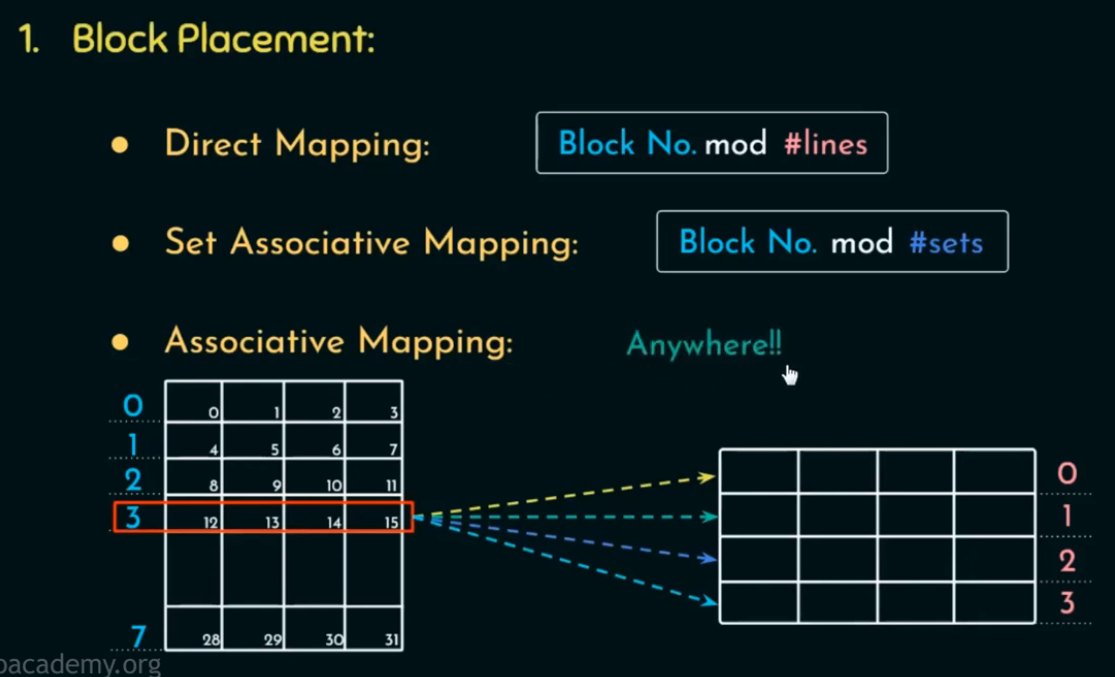

全相联映射（Fully Associative）
-
主存中的任意数据块都可以放入 Cache 的任意位置。
-
优点：冲突最小化
-
缺点：硬件复杂，查找开销大

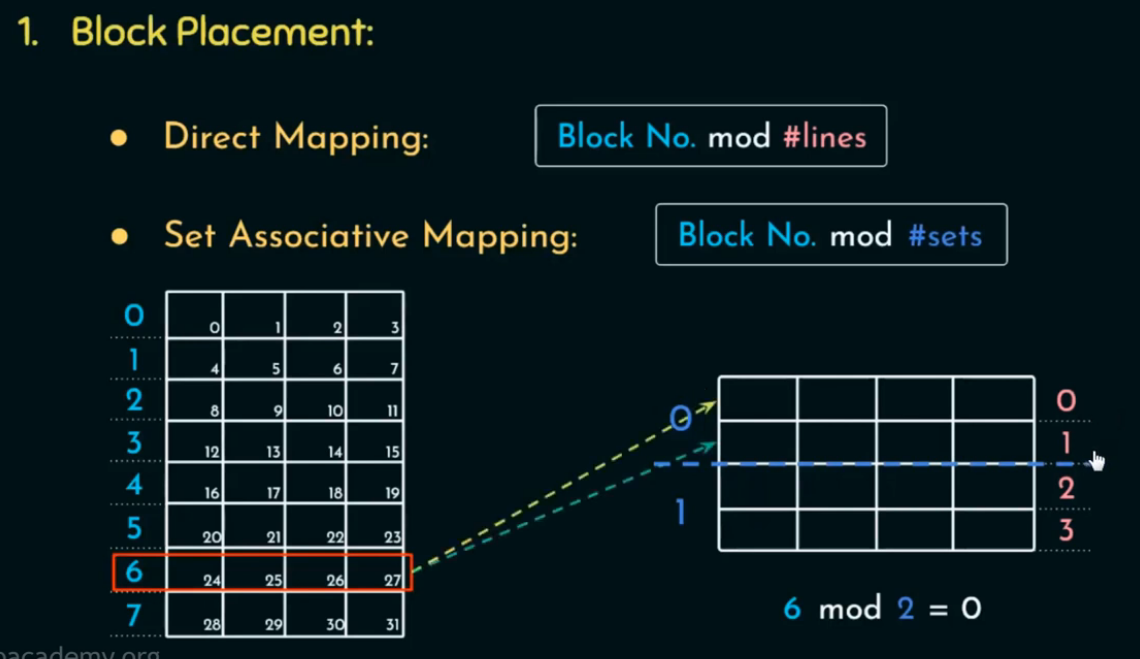

组相联映射（Set-Associative）
-
Cache 分成多个集合（Set），每个集合中有多个行（Way）。
-
每个主存块映射到一个集合，再在集合中任意位置放置。
-
常见形式如：2-way, 4-way 等
-
折中方案：在冲突率和复杂度之间取得平衡
Block Identification（块识别）
当我们访问某个内存地址时，Cache 必须判断这个地址是否在 Cache 中。
核心问题：
如何在 Cache 中识别这个块是否存在？如果存在，是哪一块？
🧱 Cache 的地址划分：
-
Tag（标记位）：用于识别主存块是否和 Cache 中的块匹配
-
Index（索引位）：用于定位块应该在哪个集合或位置
-
Block Offset：用于在块内部定位具体的字节
匹配流程：
对于一个内存访问，系统会从地址中提取出：
-
Index：找到对应的 Set（或直接映射的位置）
-
Tag：与 Set 中每个块的 Tag 比较（比较命中即是命中）
-
若命中，使用 Offset 访问数据；否则触发缺失（Miss）

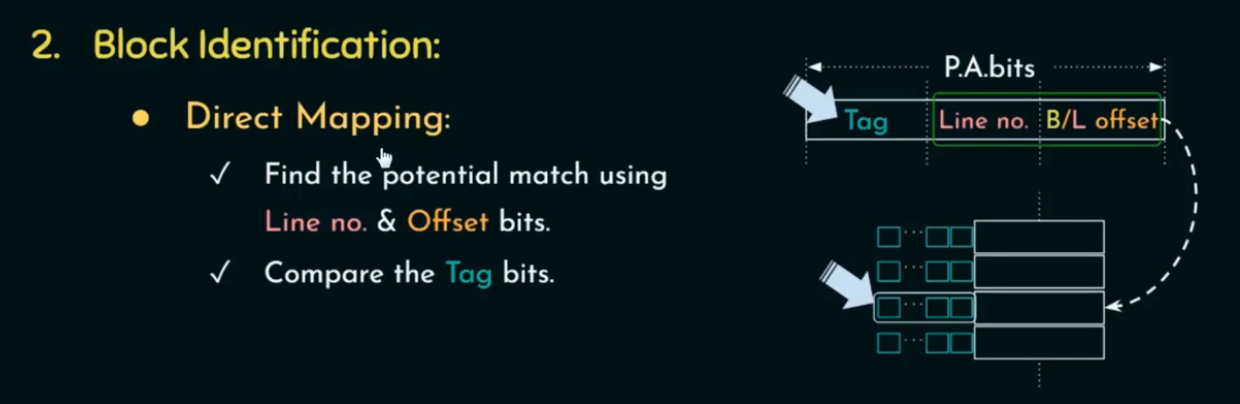

直接映射

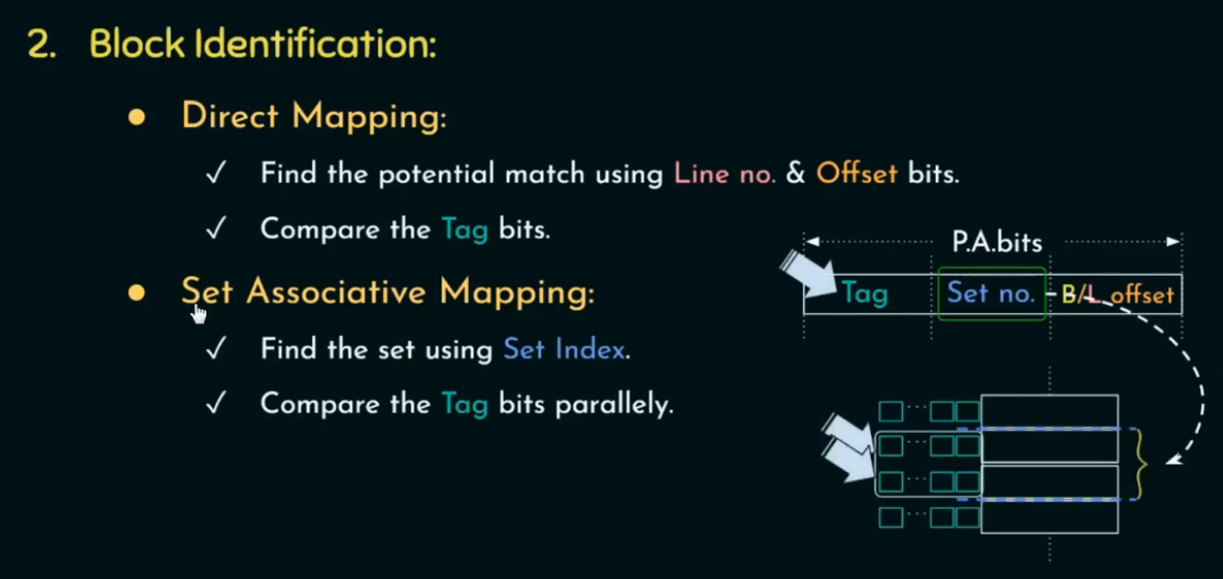

组相联映射

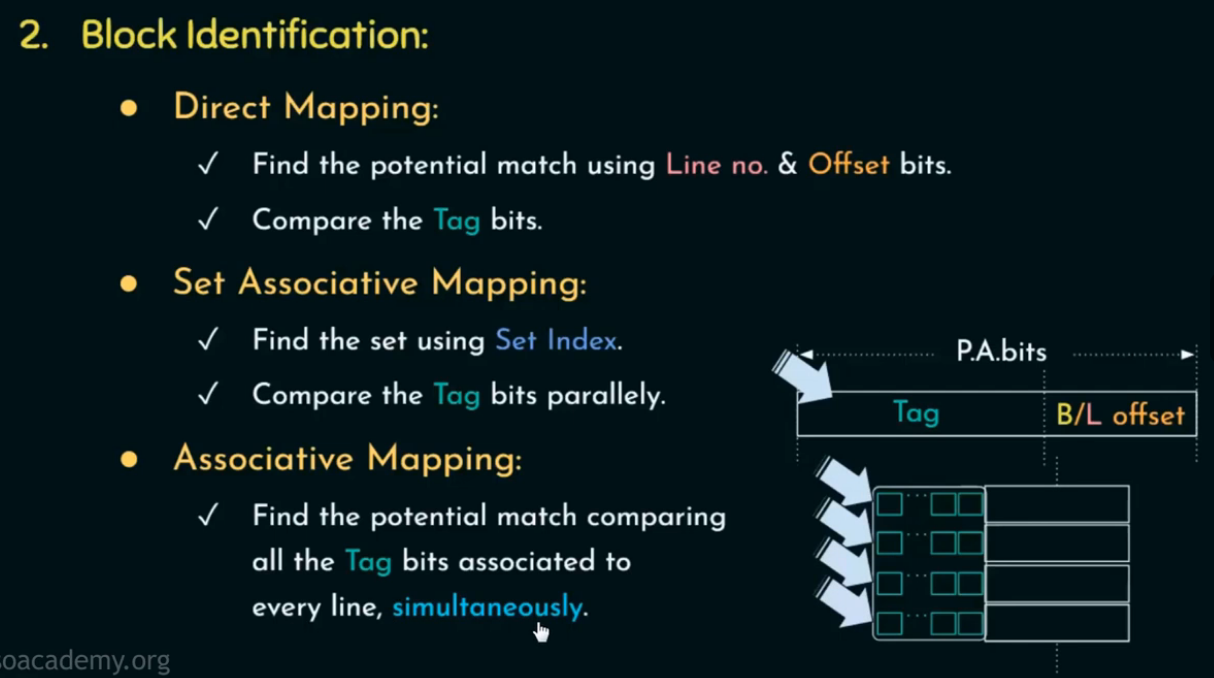

全相联映射
Block Replacement（块替换）
当 Cache 中的目标位置已经被占用，而新的主存块又必须装入 Cache 时，我们需要替换掉某个已经存在的块。
核心问题：
如果缓存满了，哪一个块应该被替换掉？
⚙️ 替换动作的标准流程：
-
判断是否命中（如果命中则直接访问）；
-
如果不命中，判断 Cache 是否有空位（组或全相联中）；
-
若无空位 → 触发 Block Replacement 策略：
-
找到最“合适”被淘汰的块；
-
若该块为“脏块” → 写回到主存；
-
装载新的主存块进入该位置。
-

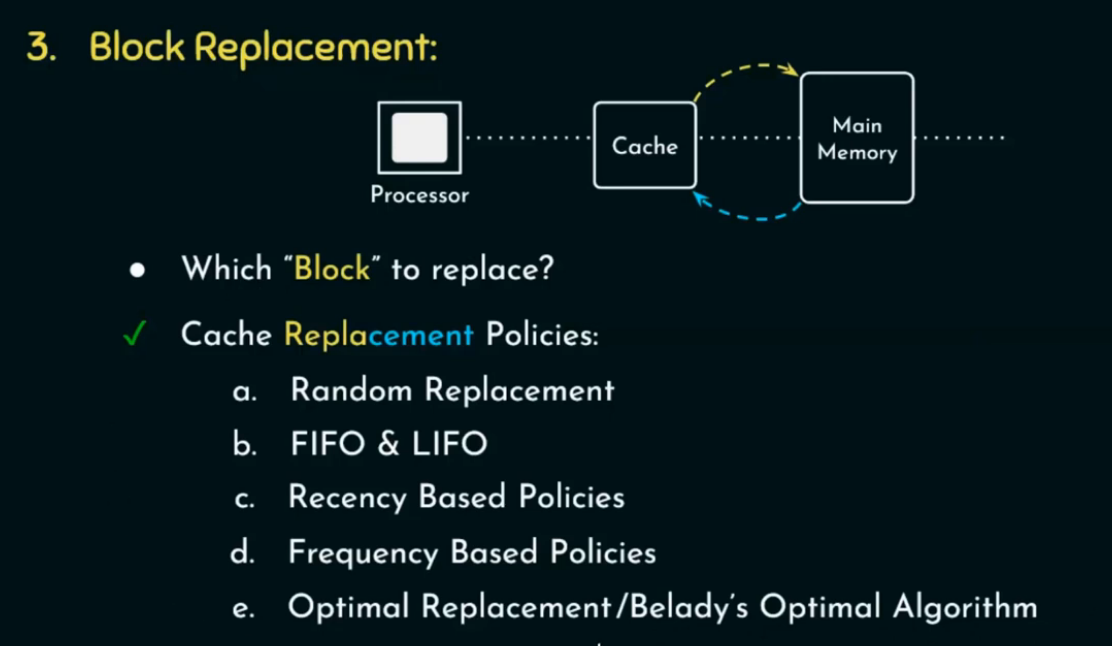

🤖 替换策略：
-
LRU（Least Recently Used）：替换最近最少使用的数据块（常用）
-
FIFO（First-In First-Out）：替换最早进入缓存的块（简单但可能非最优）
-
Random Replacement：随机选择一个块替换（实现简单）
-
Pseudo-LRU：近似 LRU，用于减少硬件实现的复杂性
策略选择的影响：
-
替换策略直接影响 命中率（Hit Rate） 和 系统性能
-
LRU 在局部性较强的访问模式中表现良好，但实现开销高
Write Strategy（写策略）
Cache 设计中必须明确：当数据被写入时，主存和 Cache 的一致性如何保证。
核心问题：
写操作是直接修改主存，还是只修改 Cache？是否需要同步？
📝 两大类策略：
✅ 写命中策略（Write Hit Policy）：
-

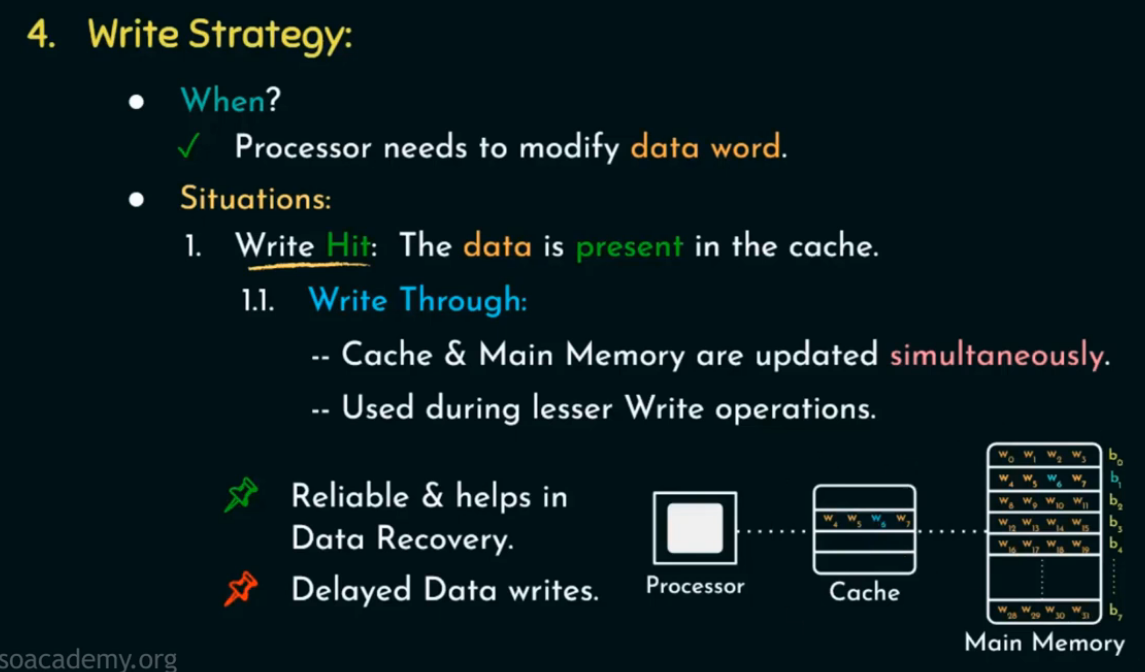

Write-Through（直写）
-
同时写 Cache 和主存
-
简单但会产生大量主存写操作
-
-

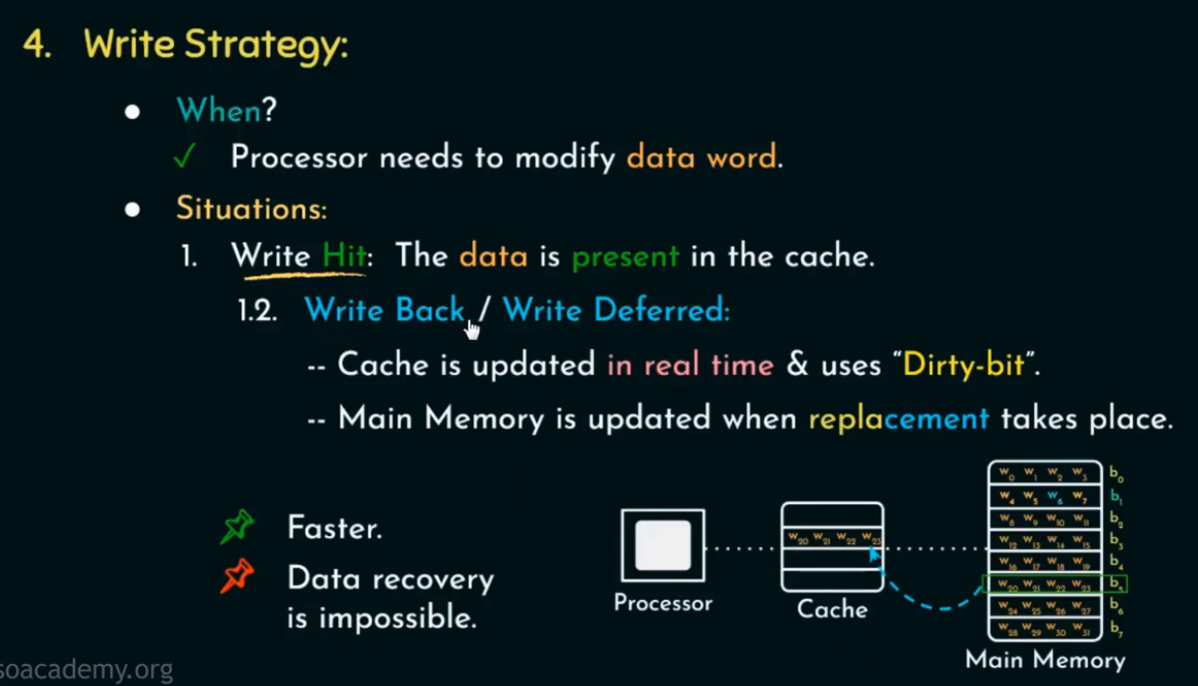

Write-Back（回写）
-
只写 Cache，并标记为“脏块”
-
仅在块被替换时才写回主存
-
减少主存访问次数，但需要写回控制逻辑
-
❌ 写缺失策略（Write Miss Policy）：
-

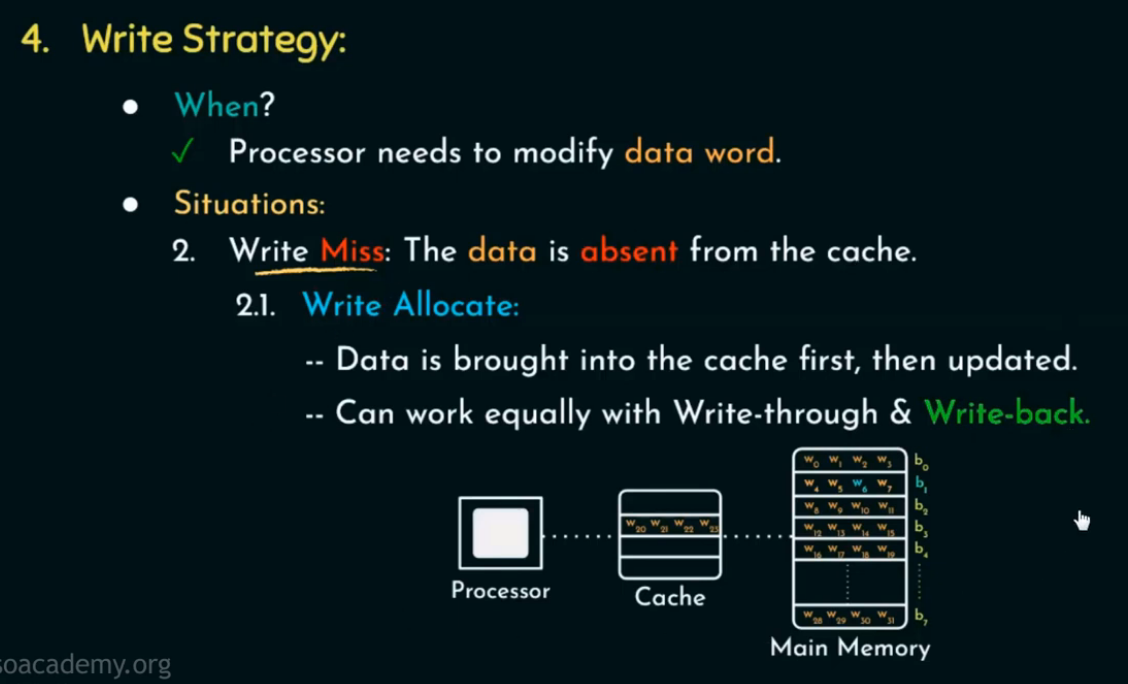

Write Allocate（写分配）
-
缺失时先将块读入 Cache，然后写入 Cache（常用于 Write-Back）
-
-
No Write Allocate（非写分配）
-
缺失时直接写主存，不将数据加载到 Cache（常用于 Write-Through）
-
总结：
这四部分实际上是一个闭环的机制：
-
块放置决定了一个主存块被映射到 Cache 的哪个位置；
-
块识别决定我们如何判断一个内存访问是否命中 Cache；
-
块替换决定当位置冲突时该替换谁；
-
写策略决定了写入数据时 Cache 和主存的一致性如何维护。
它们密切关联，共同定义了 Cache 的工作行为和性能表现。
有了以上四个基础组成部分的理解，我们就可以正式迈入 Cache Design 的大门了。Cache
Design 是对这些策略的组合与优化，使得 Cache 在访问速度、能效、硬件成本和命中率之间达成
平衡。一个好的设计往往结合特定应用场景，对上述四大机制做出权衡和创新。
