EXCEL Python 实现绘制柱状线型组合图和树状图（包含数据透视表）

news 来源：原创 2025/5/14 11:04:42

1、组合图、数据透视表

（1）数据预处理

知识点

  1. 日期函数 year() month()
  2. 数据透视表操作
    在这里插入图片描述
  3. 同比计算公式
    在这里插入图片描述
  4. 环比计算公式
    在这里插入图片描述

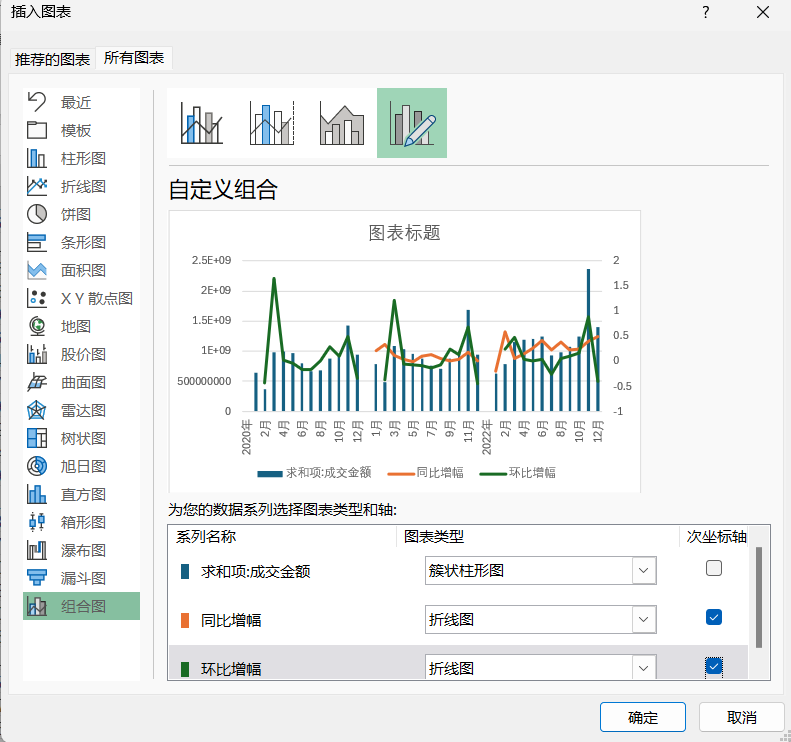

（2）excel 数据透视表+插入组合图

a.2015~2017数据集处理方式：

  • 操作：

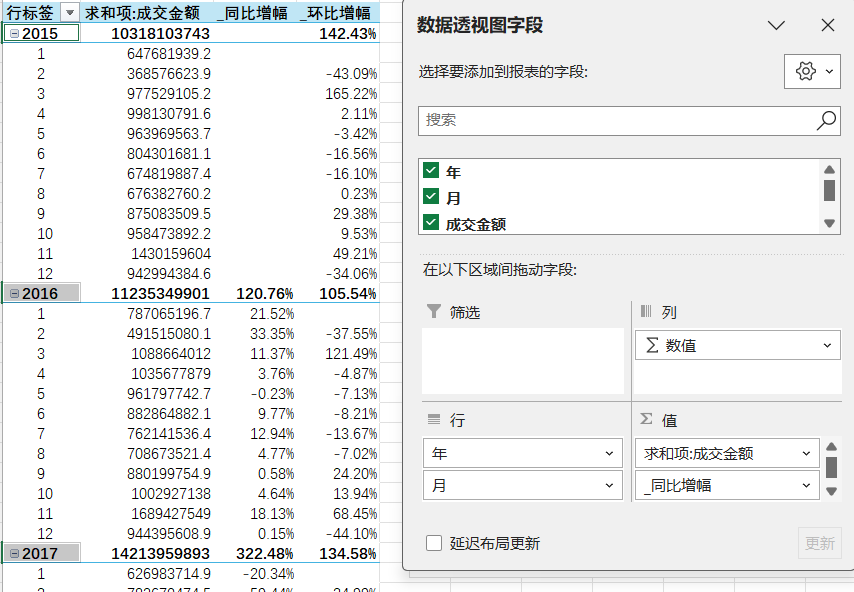

    在这里插入图片描述

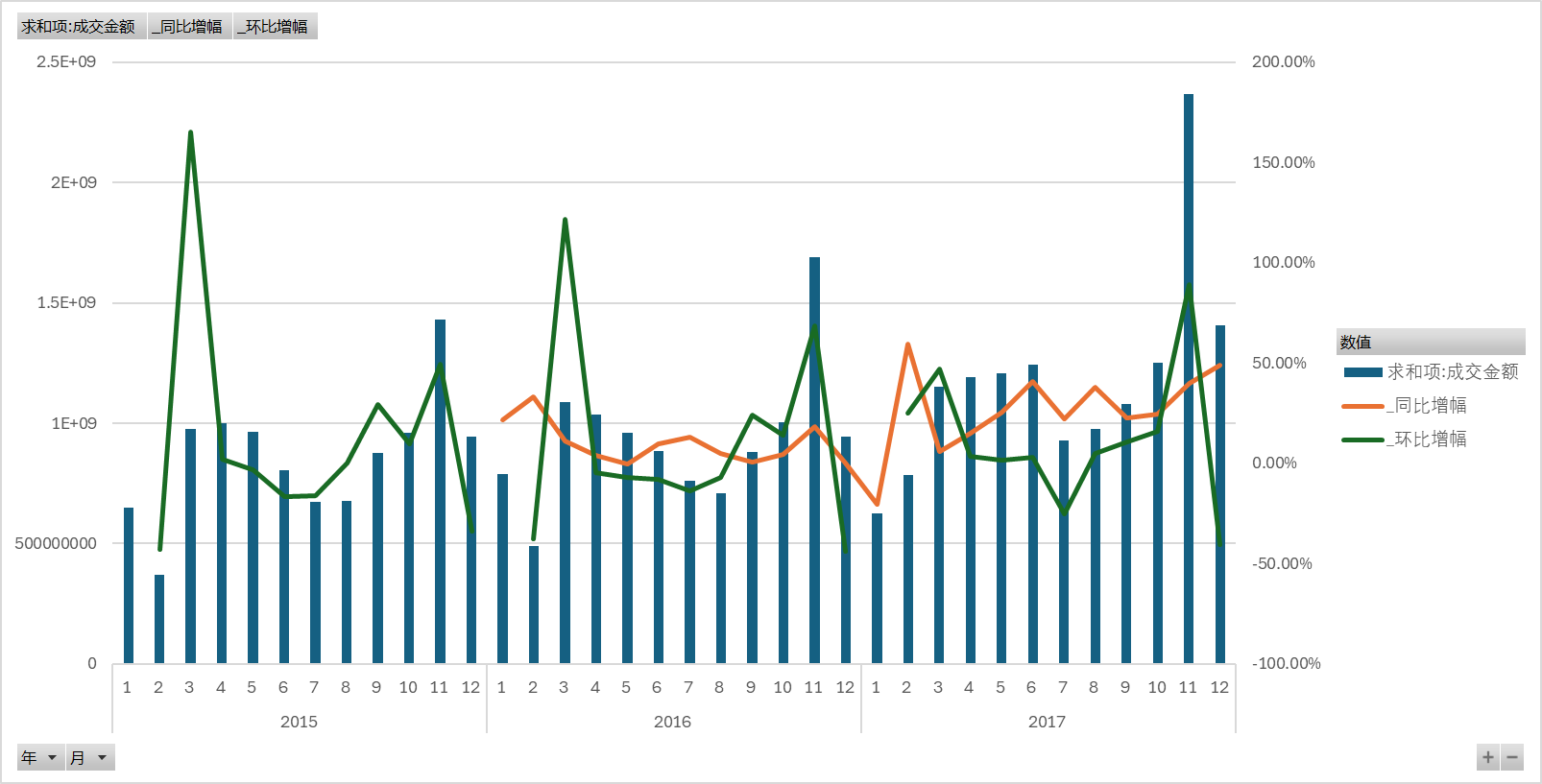

  • 结果
    在这里插入图片描述

b.2020~2022数据集处理方式

一次数据透视结果：

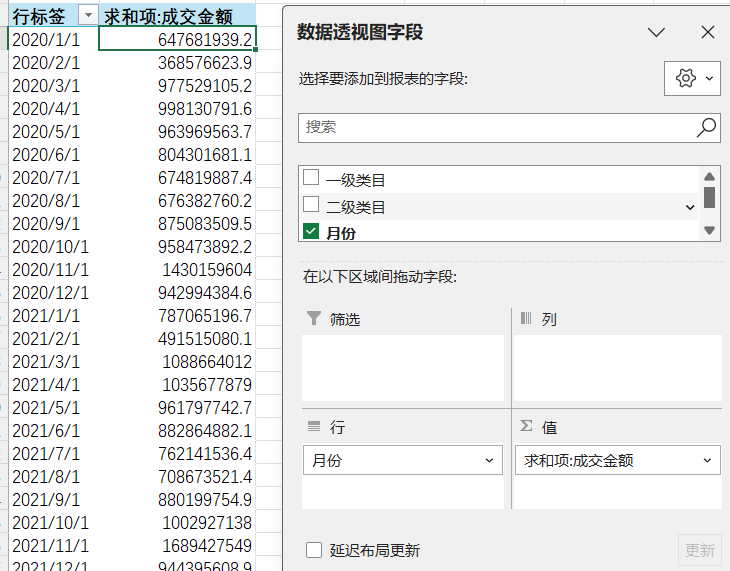

  • 操作
    在这里插入图片描述
    在这里插入图片描述
  • 结果
    在这里插入图片描述
两次数据透视结果

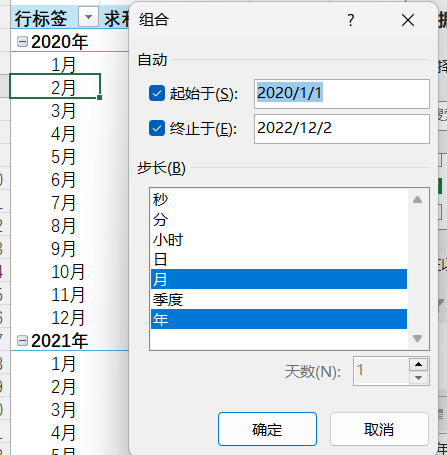

  • 操作：

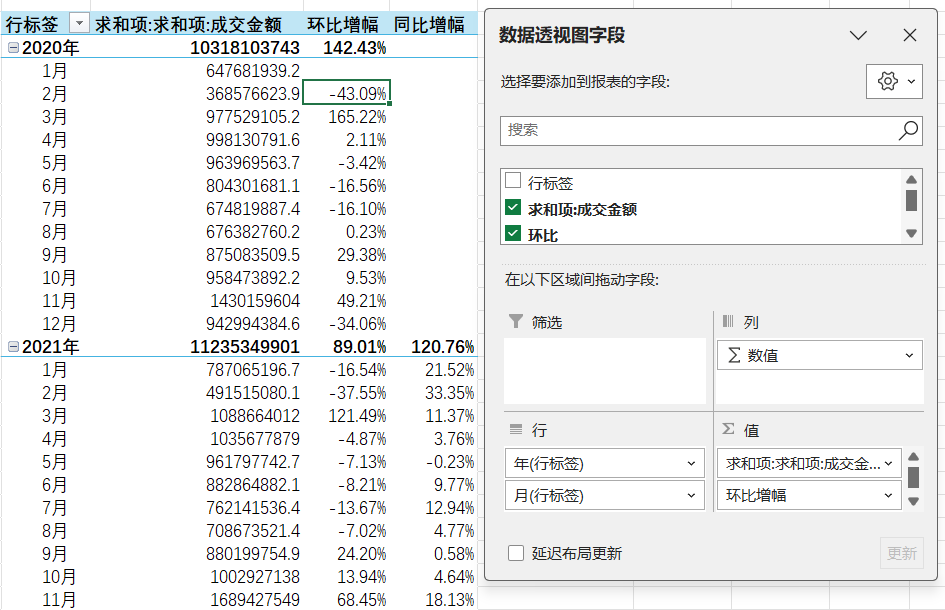

    在这里插入图片描述

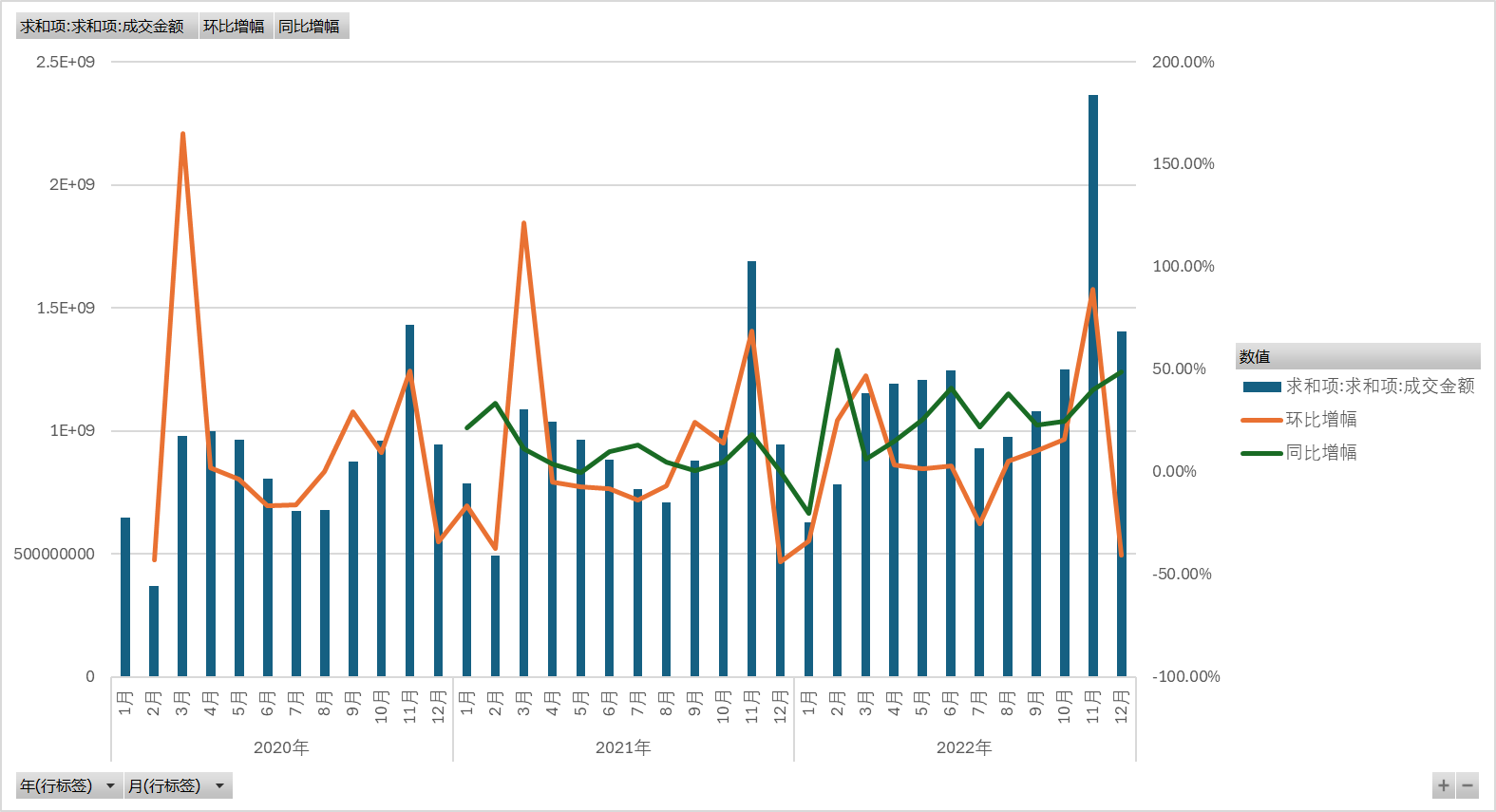

  • 结果：

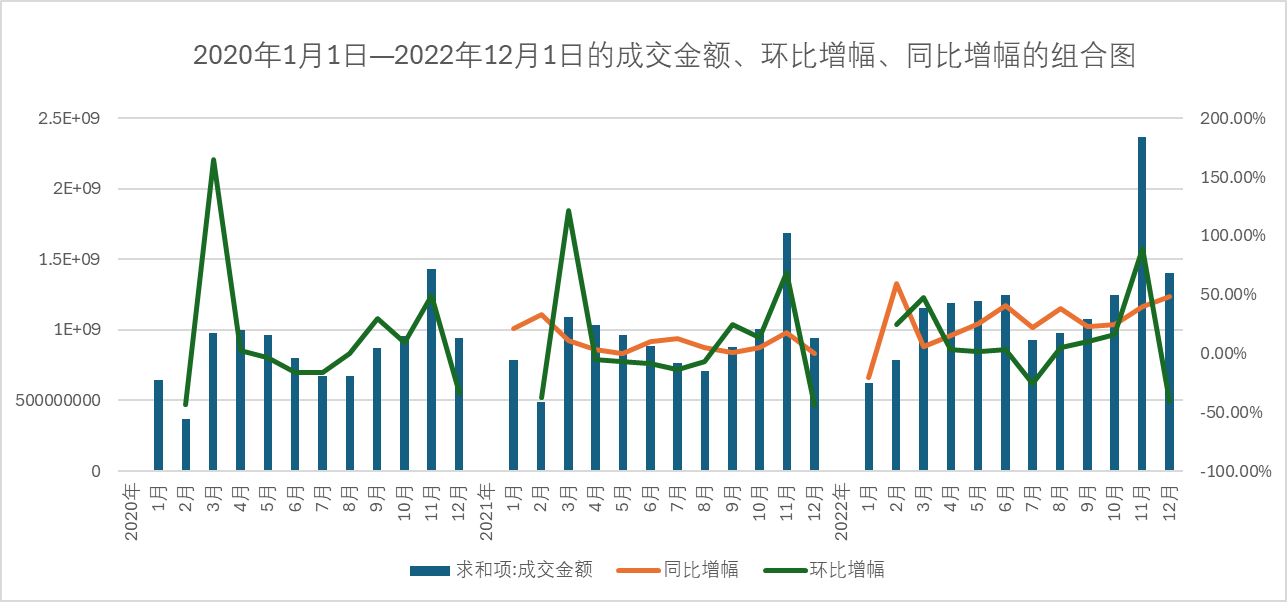

    在这里插入图片描述

（3）python绘制组合图

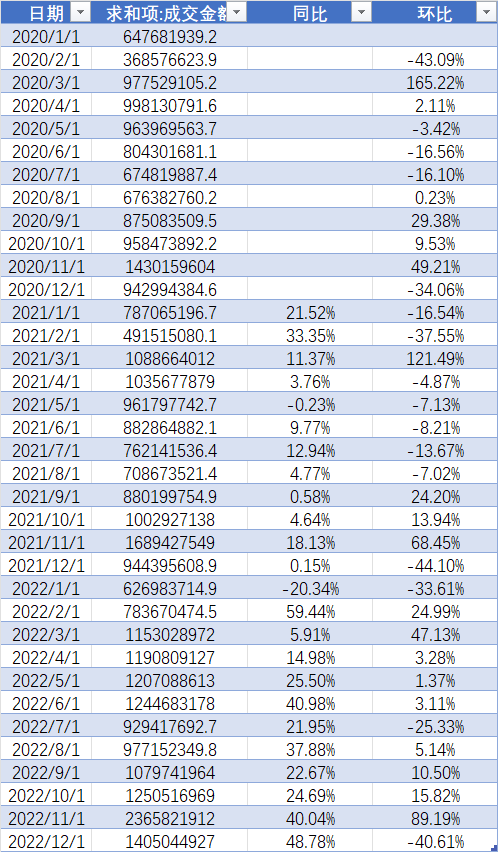

a.数据预处理结果

在这里插入图片描述

b.代码

知识点：

  1. 使用 make_subplots 创建子图，设置 secondary_y=True 启用双 Y 轴

  2. 交互模式：hovermode=‘x unified’ 使鼠标悬停时同时显示所有系列在同一日期的数据，便于对比。

import pandas as pd
import plotly.graph_objects as go
from plotly.subplots import make_subplots# 读取数据
data = pd.read_excel('组合图数据.xlsx',engine='openpyxl')# 将日期列转换为datetime类型
data['日期'] = pd.to_datetime(data['日期'])# 创建组合图
fig = make_subplots(specs=[[{"secondary_y": True}]])# 添加成交金额柱状图
fig.add_trace(go.Bar(x=data['日期'],y=data['求和项:成交金额'],name='求和项:成交金额',marker_color='#1f77b4'),secondary_y=False
)# 添加同比增幅折线图
fig.add_trace(go.Line(x=data['日期'],y=data['同比'],name='同比增幅',line=dict(color='#d62728', width=2, dash='dash')),secondary_y=True
)# 添加环比增幅折线图
fig.add_trace(go.Line(x=data['日期'],y=data['环比'],name='环比增幅',line=dict(color='#2ca02c', width=2, dash='dash')),secondary_y=True
)# 设置图表布局
fig.update_layout(title='2020年1月1日-2022年12月1日的成交金额、环比增幅、同比增幅的组合图',xaxis_title='日期',yaxis_title='成交金额',yaxis2=dict(title='增幅 (%)',overlaying='y',side='right'),hovermode='x unified'
)# 显示图表
fig.show()

c.结果

组合图

优化：销售数据仪表盘：

a.代码

知识点

  1. dash 构建交互界面，dash_bootstrap_components 提供美观的 UI 组件。
  2. dbc.Container：Bootstrap 的响应式容器，fluid=True表示宽度 100%
  3. dbc.Row, dbc.Col：Bootstrap 的网格系统，一行一列。
  4. html.H1：HTML 标题标签，className添加样式（居中、上下边距）。
  5. dcc.Dropdown：下拉菜单组件：
    id：组件唯一标识，用于回调。
    options：选项列表，格式为[{label:显示文本, value:实际值}]。
    value：默认选中的值。
    multi=True：允许多选。
  6. dbc.Button：Bootstrap 按钮：
    n_clicks：记录点击次数，触发回调。
    color=“primary”：蓝色主按钮。
  7. dbc.Spinner：加载动画，在数据处理时显示。
  8. dcc.Graph：Plotly 图表组件，id='sales-graph’用于显示组合图。
  9. @app.callback：装饰器，定义回调函数。
  10. Output：回调输出，更新sales-graph组件的figure属性。
  11. Input：触发回调的输入，这里是按钮的n_clicks。
  12. State：获取下拉菜单当前值（不触发回调）。
  13. hovertemplate：鼠标悬停时显示的信息：
    %{x|%Y年%m月}：格式化日期（如 2023 年 01 月）。
    %{text}：显示text中的金额。
    < extra></ extra>：隐藏右侧默认信息。
  14. overlaying=‘y’：与左侧 Y 轴共享 X 轴。
  15. hovermode=‘x unified’：鼠标悬停时，所有数据在同一 X 轴对齐显示。
  16. tickformat=‘% Y 年 % m 月’：X 轴日期格式化为2023年01月。
    tickformat=‘,’：Y 轴数字添加千位分隔符（如1,000,000）。
  17. 流式布局（fluid layout）fluid=True 响应式布局适配不同屏幕。
import pandas as pd
import plotly.graph_objects as go
from plotly.subplots import make_subplots
import dash
from dash import dcc, html, Input, Output, State
import dash_bootstrap_components as dbc# 读取数据
data = pd.read_excel('组合图数据.xlsx',engine='openpyxl')# 确保日期列是正确的格式
data['日期'] = pd.to_datetime(data['日期'])
data['年份'] = data['日期'].dt.year
data['月份'] = data['日期'].dt.month# 创建应用
app = dash.Dash(__name__, external_stylesheets=[dbc.themes.BOOTSTRAP])
server = app.server  # 用于生产部署# 获取年份和月份的唯一值
years = sorted(data['年份'].unique())
months = list(range(1, 13))
month_names = ['一月', '二月', '三月', '四月', '五月', '六月','七月', '八月', '九月', '十月', '十一月', '十二月']# 应用布局
app.layout = dbc.Container([dbc.Row([dbc.Col(html.H1("销售数据分析仪表盘", className="text-center mt-4 mb-4"), width=12)]),dbc.Row([dbc.Col([html.Label("选择年份:", className="mr-2"),dcc.Dropdown(id='year-dropdown',options=[{'label': str(year), 'value': year} for year in years],value=years,  # 默认选择所有年份multi=True,className="w-100")], width=3),dbc.Col([html.Label("选择月份:", className="mr-2"),dcc.Dropdown(id='month-dropdown',options=[{'label': month_names[i - 1], 'value': i} for i in months],value=months,  # 默认选择所有月份multi=True,className="w-100")], width=3),dbc.Col([dbc.Button("应用筛选",id='apply-filter',n_clicks=0,className="mt-3",color="primary")], width=2)], className="mb-4"),dbc.Row([dbc.Col([dbc.Spinner(id="loading-spinner",children=[dcc.Graph(id='sales-graph')],color="primary",type="grow")], width=12)])], fluid=True)# 回调函数
@app.callback(Output('sales-graph', 'figure'),[Input('apply-filter', 'n_clicks')],[State('year-dropdown', 'value'),State('month-dropdown', 'value')]
)
def update_graph(n_clicks, selected_years, selected_months):# 确保参数有效if not selected_years:selected_years = yearsif not selected_months:selected_months = months# 筛选数据filtered_data = data[data['年份'].isin(selected_years) &data['月份'].isin(selected_months)]# 如果没有数据，返回空图表if filtered_data.empty:fig = go.Figure()fig.update_layout(title="没有匹配的数据",xaxis_title="日期",yaxis_title="成交金额")return fig# 创建组合图fig = make_subplots(specs=[[{"secondary_y": True}]])# 添加成交金额柱状图fig.add_trace(go.Bar(x=filtered_data['日期'],y=filtered_data['求和项:成交金额'],name='成交金额',text=[f"{x:,.0f}" for x in filtered_data['求和项:成交金额']],hovertemplate='日期: %{x|%Y年%m月}<br>成交金额: %{text}<extra></extra>',marker_color='#1f77b4'),secondary_y=False)# 添加同比增幅折线图fig.add_trace(go.Scatter(x=filtered_data['日期'],y=filtered_data['同比'],name='同比增幅',text=[f"{x:.1f}%" for x in filtered_data['同比']],hovertemplate='日期: %{x|%Y年%m月}<br>同比增幅: %{text}<extra></extra>',line=dict(color='#d62728', width=2, dash='dash'),marker=dict(size=8)),secondary_y=True)# 添加环比增幅折线图fig.add_trace(go.Scatter(x=filtered_data['日期'],y=filtered_data['环比'],name='环比增幅',text=[f"{x:.1f}%" for x in filtered_data['环比']],hovertemplate='日期: %{x|%Y年%m月}<br>环比增幅: %{text}<extra></extra>',line=dict(color='#2ca02c', width=2, dash='dash'),marker=dict(size=8)),secondary_y=True)# 设置图表布局fig.update_layout(title=f"成交金额与增幅分析 ({', '.join(map(str, selected_years))}年)",title_font=dict(size=20),xaxis_title="日期",yaxis_title="成交金额",yaxis2=dict(title="增幅 (%)",overlaying='y',side='right'),legend=dict(x=0, y=1.05,orientation='h',bgcolor='rgba(255, 255, 255, 0.8)',bordercolor='rgba(0, 0, 0, 0.1)',borderwidth=1,font=dict(size=14)),hovermode='x unified',plot_bgcolor='rgba(240, 240, 240, 0.5)',margin=dict(l=60, r=60, t=60, b=60),font=dict(family="SimHei, WenQuanYi Micro Hei, Heiti TC", size=14))# 设置X轴格式fig.update_xaxes(tickformat='%Y年%m月',tickfont=dict(size=14))# 设置Y轴格式fig.update_yaxes(tickformat=',',title_font=dict(size=16))return figif __name__ == '__main__':app.run_server(debug=True)

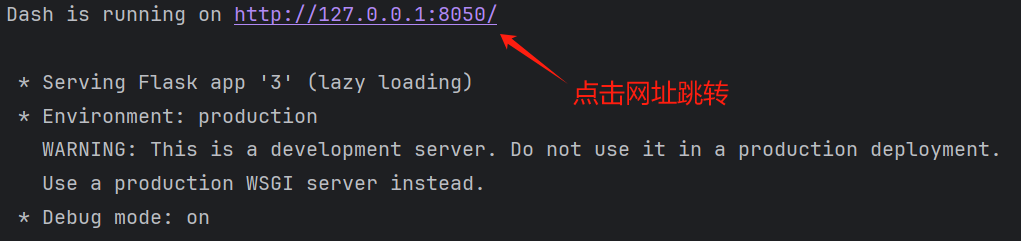

b.结果

在这里插入图片描述

销售数据仪表盘

2、树状图可视化

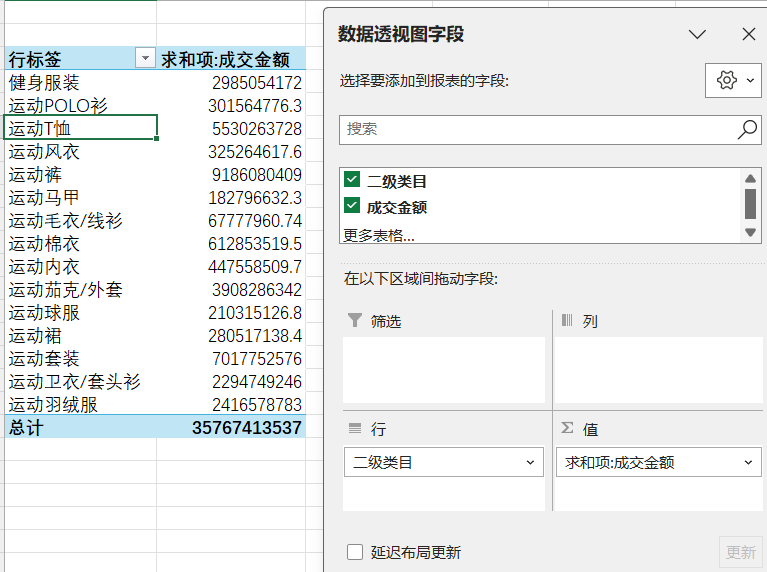

（1）数据预处理，数据透视表实现求和

在这里插入图片描述

（2）EXCEL 插入树状图

在这里插入图片描述

（3）python matplotlib库中的squarify.plot()函数绘制树状图

import pandas as pd
import matplotlib.pyplot as plt
import squarify
import numpy as np# 读取数据
df = pd.read_excel('树状图.xlsx', engine='openpyxl')# 设置图片清晰度
plt.rcParams['figure.dpi'] = 300
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'WenQuanYi Micro Hei', 'Heiti TC']# 数据预处理：计算占比，用于标签显示
total = df['求和项:成交金额'].sum()
df['占比'] = df['求和项:成交金额'].apply(lambda x: f"{x/total*100:.1f}%")# 创建自定义颜色映射
cmap = plt.cm.get_cmap('viridis', len(df))
colors = [cmap(i) for i in range(len(df))]# 绘制树状图
plt.figure(figsize=(12, 8))  # 设置图形大小squarify.plot(sizes=df['求和项:成交金额'],label=[f"{name}\n{amount/1e8:.1f}亿\n{percent}"for name, amount, percent in zip(df['类别'], df['求和项:成交金额'], df['占比'])],color=colors,alpha=0.8,pad=True  # 添加间隔，使图形更清晰
)# 设置标题和样式
plt.title('不同类别成交金额树状图', fontsize=16, pad=10)
plt.axis('off')  # 隐藏坐标轴# 添加图例说明
plt.text(0.99, 0.01,f"总计: {total/1e8:.2f}亿",ha='right',va='bottom',transform=plt.gca().transAxes,fontsize=10,bbox=dict(facecolor='white', alpha=0.7)
)# 调整布局
plt.tight_layout()# 显示图形
plt.show()

在这里插入图片描述
