一、7805应用电路
简介
如上图，7805 集成稳压电路。
7805是串联式三端稳压器，三个端口分别是电压输入端（IN），地线（GND），稳压输出（OUT）。当IN-GND之间的电压超过 7V 以上，输出端与 GND 之间的电压就会稳定在 5V。下面是 7805 最常见到的 应用电路。[付费]毕设项目资料包

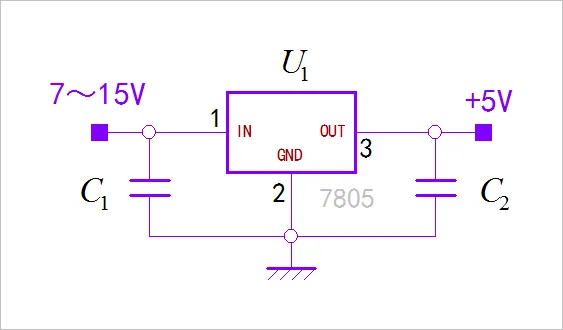

上图，7805典型稳压工作电路。
如果将 7805 的 GND 端与电路地线之间增加一个偏置电压 ，那么电路的输出也会变成 。如果将偏置电压看成一个输入变化信号，那么 7805 的输出中也存在着与输入信号同向的信号分量。

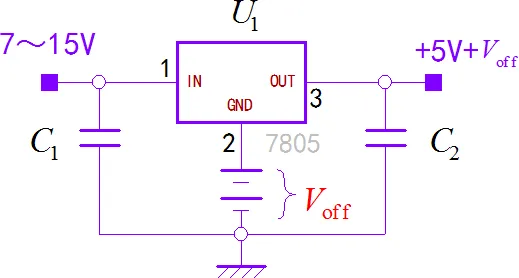

上图，7805输出电压调整。
跟随放大器
利用 7805 的 GND 与 OUT 之间的恒差跟随特性，那么可以形跟随放大器。输入信号有 7805 的 GND 输入， 它的输出信号中就包含有输入信号。由于 7805 具有很强的电流输出能力，所以这个跟随放大器具有功率放大功能。

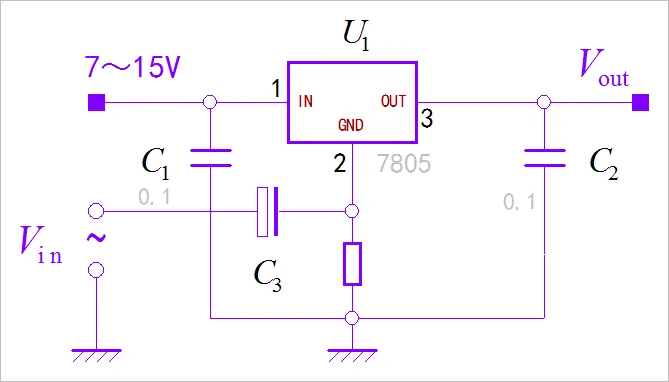

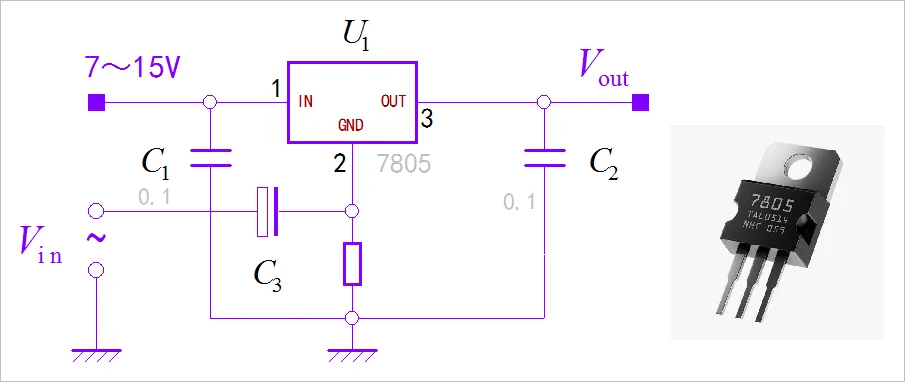

上图，基于7805 构成的功率放大器。
下面是示波器观察到的 7805 跟随放大器的输入与输出信号波形。由于 7805 内部电路作用，这个放大电路的频率带宽相对比较低，只有几百赫兹。

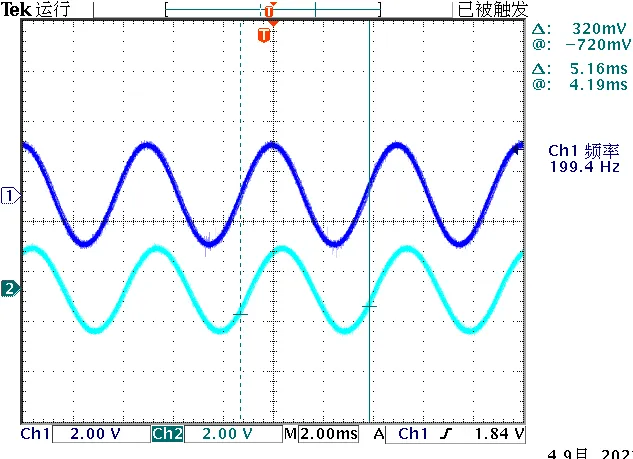

上图，7805功率放大器输入（蓝色）输出信号（青色）。
电容三点式振荡器
由于 7805 从 GND 到 OUT 之间有很大的电流放大能力，所以可以使用它构成 Colpits 电容三点式振荡器。下图给出了振荡电路图。 这个电路是由 L1,C3,C2 组成谐振回路，利用 7805 的电流放大能力不断在 C3 中补充电感，从而维持 LC 回路振荡。

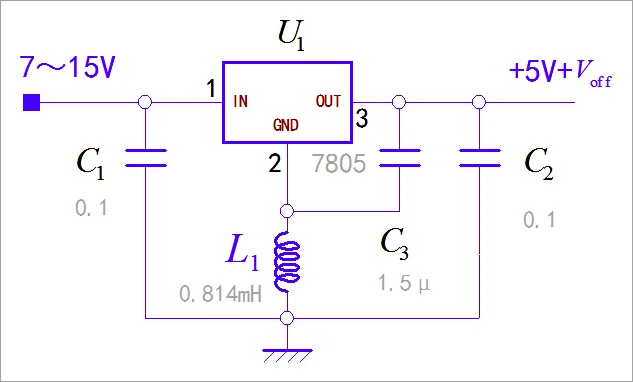

上图，基于7805 的 Colpits 电容三点式振荡器。
如下是测量 7805 的输出端展示的 正弦振荡波形，振荡频率为 18.99kHz。计算 L1,C3,C2回路的谐振频率如下，可以看到这个频率与实测振荡器的频率很接近。
上图，基于7805 的 Colpits振荡器输出波形。
这个震荡器输出的信号还有一点非常奇怪，那就是它具有双周期特性，也就是在相邻两次振荡周期中，它的波形不一样，这是混沌电路的典型特征。
总结
当然，上面两个电路并没有特别的使用价值。通过这两个特殊的用法，可以让我们对于 7805 集成芯片有了更深入的了解。
