在Taro中开发一个跨端Svg组件，同时支持小程序、H5、React Native

news 来源：原创 2025/5/13 6:08:31

Taro系列中一直没有跨端的绘图工具，小程序端支持canvas但是不支持svg，RN端有 react-native-svg 支持svg，但是没有很好原生的canvas插件，社区的canvas都是基于WebView实现的，或者skia，这个插件的书写方式和canvas有较大的差异

所以开发了这个兼容小程序、H5和React Native 的Svg组件，来实现跨端绘图

前言

在小程序上面，是不支持直接编写svg代码的，但是有间接的方式让他支持，就是使用Image渲染svg，或者使用css的背景图渲染一个svg，但是这样写有一定的局限性，例如要支持动画、组件事件，将svg保存到本地等都无法实现

所以我选择了使用Canvas来模拟开发svg的相关组件支持，在RN端则是使用现在已经有的 react-native-svg 这个插件，因此我们只需要在小程序和H5端模拟 react-native-svg 组件的功能，组件属性及其功能完全按照 react-native-svg 规范进行开发

当前组件属性支持

Svg中有大量的组件，用来绘制各种图形或者图片

已经支持的组件

Svg
width height viewBox preserveAspectRatio
Rect
x y width height
Circle
cx cy r
Ellipse
cx cy rx ry
Line
x1 y1 x2 y2
x y width height preserveAspectRatio
Text
x y dx dy fontSize fontWeight fontFamily textAnchor fontStyle
TSpan
x y dx dy fontSize fontWeight fontFamily textAnchor fontStyle
Polyline
points
Polygon
points
Path
d
Defs
Use
href x y
G
LinearGradient
x1 y1 x2 y2
RadialGradient
cx cy rx ry fx fy
Stop
offset stopColor stopOpacity
ClipPath

支持的公共属性

id
style
opacity
fill
fillOpacity
stroke
strokeWidth
strokeOpacity
strokeLinecap
strokeLinejoin
strokeDasharray
strokeDashoffset
origin
originX
originY
translate
translateX
translateY
rotation
clipPath
scale
scaleX
scaleY
skew
skewX
skewY
transform (如果要使用变换动画，需要使用这个属性实现，其他变换属性RN端不支持动画)

动画支持

因为选择了 react-native-svg 作为开发参考，因此在动画支持方面，也参照了RN的相关API Animated 和 Easing

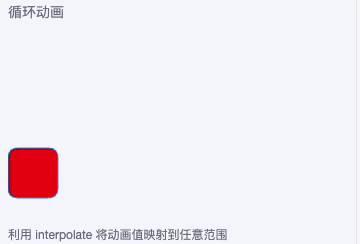

下面是一个循环动画的使用示例
在这里插入图片描述

import {Svg, Rect,Animated, Easing
} from '@/duxui/components/Svg'
import { useEffect, useRef } from 'react'const AnimatedRect = Animated.createAnimatedComponent(Rect)const Loop = () => {const primary = duxappTheme.primaryColorconst secondary = duxappTheme.secondaryColorconst x = useRef(new Animated.Value(0)).currentconst size = 50useEffect(() => {setTimeout(() => {Animated.loop(Animated.timing(x, {toValue: 4,duration: 3000,easing: Easing.bounce,useNativeDriver: false})).start()}, 500)}, [x])const width = pxNum(702)const height = pxNum(360)return <GroupList.Item title='循环动画' desc='利用 interpolate 将动画值映射到任意范围'><Svg width={width} height={height}><AnimatedRectx={x.interpolate({inputRange: [0, 1, 2, 3, 4],outputRange: [0, width - size, width - size, 0, 0]})}y={x.interpolate({inputRange: [0, 1, 2, 3, 4],outputRange: [0, 0, height - size, height - size, 0]})}width={size}height={size}rx={10} ry={10} stroke={secondary} fill={primary}/></Svg></GroupList.Item>
}

组件事件

为何实现组件事件，模拟 React Native 的 PanResponder API，在小程序和H5端实现了相关的功能

大多数组件都支持以下触摸事件

onPress
onPressIn
onPressOut
onLongPress

下面两个示例，一个展示点击事件，一个事件结合动画实现拖拽效果

在这里插入图片描述

事件示例

下面的代码我们能看到点击不同的组件将获得对应组件的事件，这三个形状是有覆盖关系的

const Event = () => {return <GroupList.Item title='组件事件' desc='点击对应的图形会有对应的点击事件'><Svg width={100} height={100}><Circlecx='50%'cy='50%'r='38%'fill='red'onPress={() => toast('点击圆形')}/><Rectx='20%'y='20%'width='60%'height='60%'fill='blue'onPress={() => toast('点击正方形')}/><Pathd='M50,5L20,99L95,39L5,39L80,99z'fill='pink'onPress={() => toast('点击五角星')}/></Svg></GroupList.Item>
}

结合动画

const TouchEvent = () => {const primary = duxappTheme.primaryColorconst secondary = duxappTheme.secondaryColorconst movePan = useRef(new Animated.ValueXY({ x: 10, y: 10 }, { useNativeDriver: false })).currentconst moveEvent = useRef(PanResponder.create({onMoveShouldSetPanResponder: () => true,onPanResponderGrant: () => {movePan.setOffset({x: movePan.x._value,y: movePan.y._value})},onPanResponderMove: (e, gestureState) => {movePan.setValue({ x: gestureState.dx, y: gestureState.dy })},onPanResponderRelease: () => {movePan.flattenOffset()}})).currentconst moveOriginPan = useRef(new Animated.ValueXY({ x: 150, y: 50 }, { useNativeDriver: true })).currentconst moveOriginEvent = useRef(PanResponder.create({onMoveShouldSetPanResponder: () => true,onPanResponderMove: (e, gestureState) => {moveOriginPan.setValue({ x: gestureState.dx + 150, y: gestureState.dy + 50 })},onPanResponderRelease: () => {Animated.timing(moveOriginPan, {toValue: { x: 150, y: 50 },duration: 600,easing: Easing.bounce,useNativeDriver: true}).start()}})).currentreturn <GroupList.Item title='结合动画' desc='蓝色拖拽，红色拖拽后回弹'><Svg width={pxNum(702)} height={pxNum(300)}><Rect width={pxNum(702)} height={pxNum(300)} fill='#fff' /><RectAnimatedwidth={50}height={50}fill={secondary}{...moveEvent.panHandlers}x={movePan.x}y={movePan.y}/><RectAnimatedwidth={50}height={50}fill={primary}{...moveOriginEvent.panHandlers}x={moveOriginPan.x}y={moveOriginPan.y}// translateX={moveOriginPan.x}// translateY={moveOriginPan.y}/></Svg></GroupList.Item>
}
