GitDiagram - GitHub 仓库可视化工具
GitDiagram - GitHub 仓库可视化工具
项目链接：https://github.com/ahmedkhaleel2004/gitdiagram
将任何 GitHub 仓库转换为交互式架构图，只需替换 URL 中的 hub 为 diagram。
✨ 核心功能
- 即时可视化：将代码库结构转换为系统设计/架构图
- 交互式导航：点击组件直接跳转到源文件和目录
- 快速生成：基于 Claude 3.5 Sonnet 实现快速准确的图表生成
- 自定义修改：支持通过指令修改和重新生成图表
- API 集成：提供公共 API 接口（开发中）
🚀 快速开始
- URL 替换法：
https://github.com/owner/repo → https://githdiagram.com/owner/repo
示例：https://github.com/carlosferrazza/humanoid-bench
改成：https://gitdiagram.com/carlosferrazza/humanoid-bench

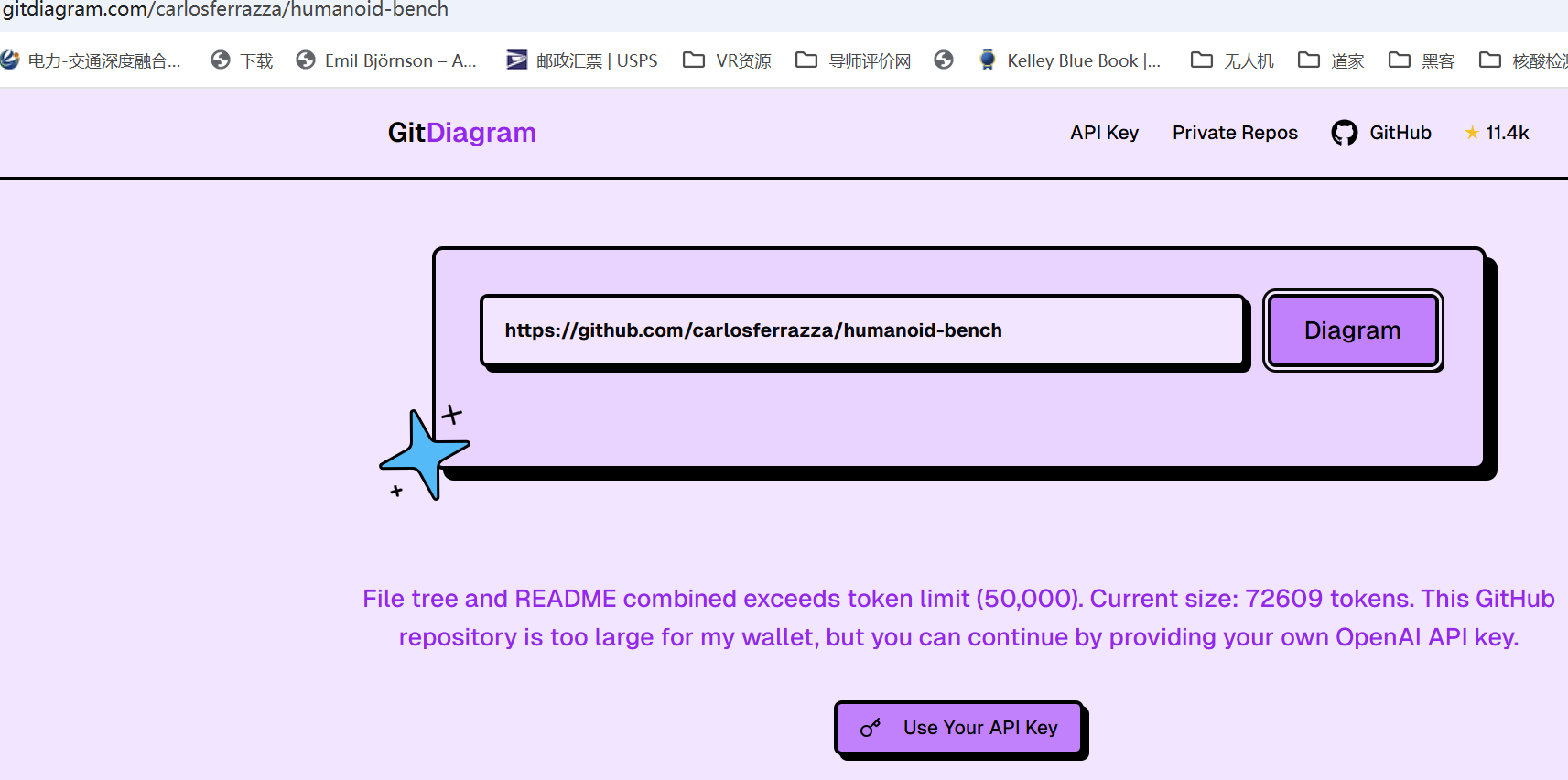

大项目不行，可能要本地部署：

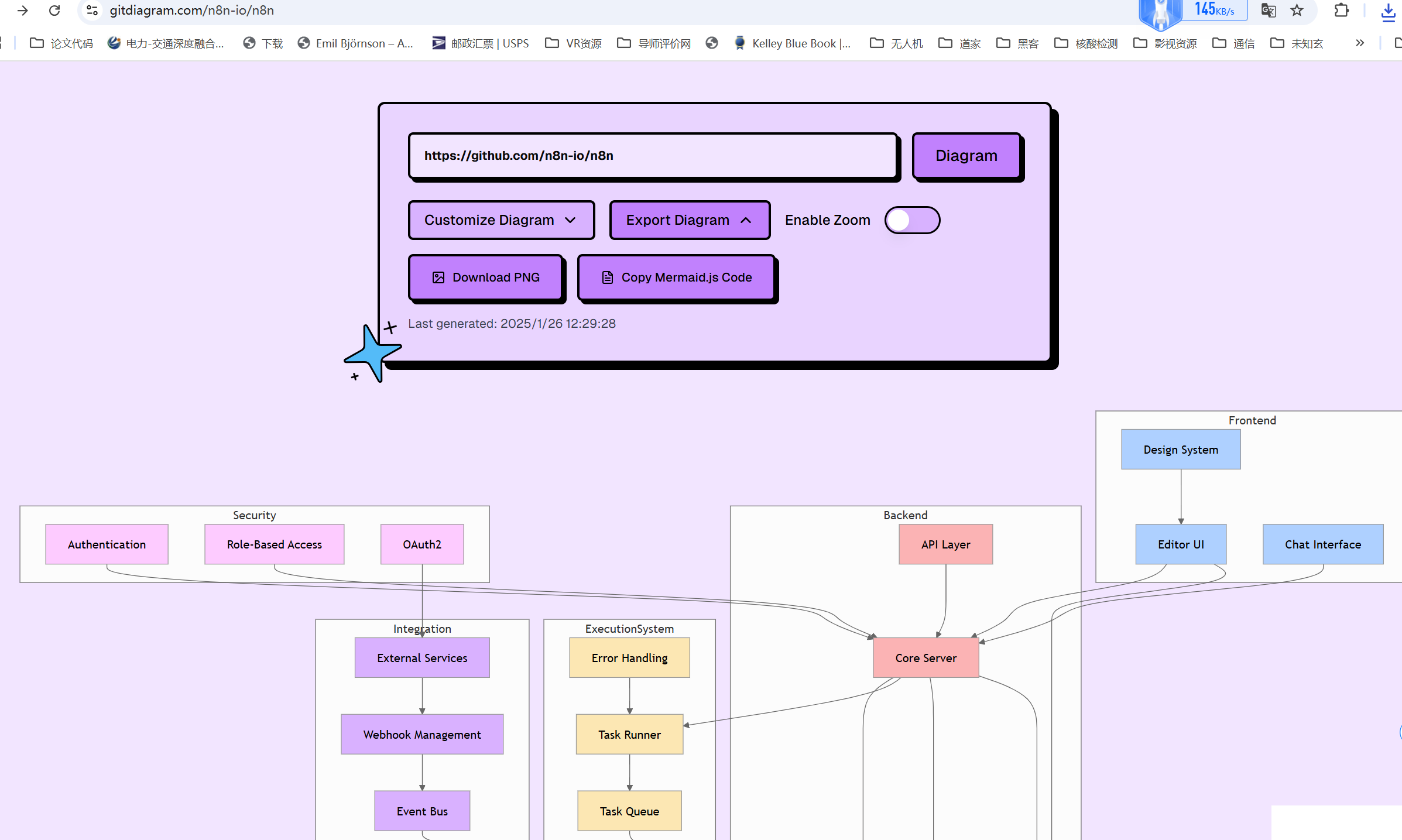

小项目可以https://gitdiagram.com/n8n-io/n8n
- 网页端访问：
直接访问 gitdiagram.com 并输入仓库地址
🔒 私有仓库支持
- 点击导航栏 “Private Repos”
- 提供具有
repo权限的 GitHub 个人访问令牌
🛠️ 技术栈
| 组件 | 技术选型 |
|---|---|
| 前端 | Next.js, TypeScript, Tailwind CSS |
| 后端 | FastAPI, Python |
| 数据库 | PostgreSQL (Drizzle ORM) |
| AI 模型 | Claude 3.5 Sonnet |
| 部署 | Vercel (前端), EC2 (后端) |
| 分析工具 | PostHog, Api-Analytics |
🖥️ 本地部署
克隆仓库
git clone https://github.com/ahmedkhaleel2004/gitdiagram.git
cd gitdiagram安装依赖
pnpm i配置环境变量
cp .env.example .env
编辑 .env 文件添加 Anthropic API 密钥启动后端
docker-compose up --build -d初始化数据库
chmod +x start-database.sh
./start-database.sh启动前端
pnpm dev
访问 localhost:3000 即可使用
🤝 贡献指南
欢迎提交 Pull Request！建议步骤：
- Fork 仓库
- 创建特性分支 (
git checkout -b feature/AmazingFeature) - 提交更改 (
git commit -m 'Add some AmazingFeature') - 推送到分支 (
git push origin feature/AmazingFeature) - 打开 Pull Request
📜 许可证
MIT License - 详见 LICENSE 文件
📌 提示：当前为免费无速率限制服务，未来可能调整
🔮 路线图：计划实现字体图标支持和嵌入式图表功能（类似 star-history.com）
