BGP基础配置实验

一、实验要求：

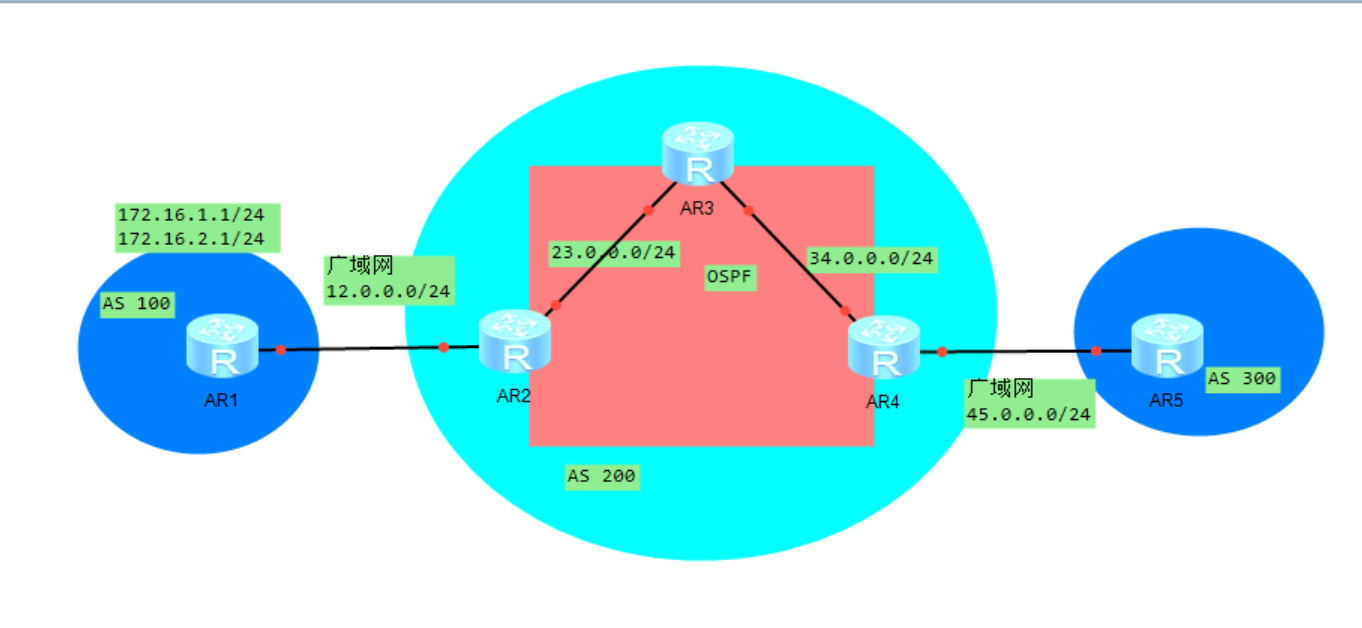

        五台路由器的环回地址均可以相互访问

二、实验分析：

1、R1和R2之间使用直连接口IP地址来建立EBGP对等体关系；

2、R2、R3、R4之间配置OSPF协议，保证各设备之间的网络互通，且通过重发布的方式发布路由；

3、R2、R3、R4使用环回接口建立非直连的IBGP对等体关系；

4、R4和R5之间使用环回接口建立EBGP对等体关系，并补充配置缺省路由，然后修改TTL数值，确保TCP会话正常建立；

5、在R1和R5上进行路由发布；

三、基础配置

R1

[r1]int g 0/0/0

[r1-GigabitEthernet0/0/0]ip add 12.0.0.1 24

[r1-GigabitEthernet0/0/0]int l 0

[r1-LoopBack0]ip add 1.1.1.1 32

R2

[r2]int g 0/0/0
[r2-GigabitEthernet0/0/0]ip add 12.0.0.2 24
[r2-GigabitEthernet0/0/0]int g 0/0/1
[r2-GigabitEthernet0/0/1]ip add 23.0.0.2 24
[r2-GigabitEthernet0/0/1]int l 0
[r2-LoopBack0]ip add 2.2.2.2 32

R3

[r3]int g 0/0/0
[r3-GigabitEthernet0/0/0]ip add 23.0.0.3 24
[r3-GigabitEthernet0/0/0]int g 0/0/1
[r3-GigabitEthernet0/0/1]ip add 34.0.0.3 24
[r3-GigabitEthernet0/0/1]int l 0
[r3-LoopBack0]ip add 3.3.3.3 32

R4

[r4]int g 0/0/0
[r4-GigabitEthernet0/0/0]ip add 34.0.0.4 24
[r4-GigabitEthernet0/0/0]int g 0/0/1
[r4-GigabitEthernet0/0/1]ip add 45.0.0.4 24
[r4-GigabitEthernet0/0/1]int l 0
[r4-LoopBack0]ip add 4.4.4.4 32

R5

[r5]int g 0/0/0
[r5-GigabitEthernet0/0/0]ip add 45.0.0.5 24
[r5-GigabitEthernet0/0/0]int l 0
[r5-LoopBack0]ip add 5.5.5.5 32
[r5-LoopBack0]int l 1
[r5-LoopBack1]ip add 10.1.1.1 24

四、BGP配置

R1和R2之间使用直连接口IP地址来建立EBGP对等体关系

[r1]bgp 100
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.0.0.2 as-number 200

[r2]bgp 200
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 12.0.0.1 as-number 100

R2、R3、R4之间配置OSPF协议，保证各设备之间的网络互通，且通过重发布的方式发布路由

[r2]ospf 1 router-id 2.2.2.2

[r2-ospf-1]area 0

[r2-ospf-1-area-0.0.0.0]network 23.0.0.2 0.0.0.0

[r2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 23.0.0.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 34.0.0.3 0.0.0.0

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 34.0.0.4 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[r2-bgp]import-route ospf 1
[r4-bgp]import-route ospf 1

R2、R3、R4使用环回接口建立非直连的IBGP对等体关系

[r2]bgp 200
[r2-bgp]peer 3.3.3.3 as-number 200
[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r2-bgp]peer 4.4.4.4 as-number 200
[r2-bgp]peer 4.4.4.4 connect-interface LoopBack 0

[r3]bgp 200
[r3-bgp]router-id 3.3.3.3
[r3-bgp]peer 2.2.2.2 as-number 200
[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[r3-bgp]peer 4.4.4.4 as-number 200
[r3-bgp]peer 4.4.4.4 connect-interface LoopBack 0

[r4]bgp 200
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 3.3.3.3 as-number 200
[r4-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r4-bgp]peer 2.2.2.2 as-number 200
[r4-bgp]peer 2.2.2.2 connect-interface LoopBack 0

R4和R5之间使用环回接口建立EBGP对等体关系，并补充配置缺省路由，然后修改TTL数值，确保TCP会话正常建立

[r4]ip route-static 5.5.5.5 32 45.0.0.5
[r5]ip route-static 4.4.4.4 32 45.0.0.4
[r4]bgp 200
[r4-bgp]peer 5.5.5.5 as-number 300
[r4-bgp]peer 5.5.5.5 ebgp-max-hop 3
[r4-bgp]peer 5.5.5.5 connect-interface LoopBack 0

[r5]bgp 300
[r5-bgp]router-id 5.5.5.5
[r5-bgp]peer 4.4.4.4 as-number 200
[r5-bgp]peer 4.4.4.4 ebgp-max-hop 3
[r5-bgp]peer 4.4.4.4 connect-interface LoopBack 0

在R1和R5上进行路由发布

[r1]bgp 100

[r1-bgp]network 1.1.1.1 32

[r5]bgp 300

[r5-bgp]network 10.1.1.1 24

保证每个设备的BGP路由表的下一跳属性正确，在R2/4上将下一跳属性修改为本地

[r2-bgp]peer 3.3.3.3 next-hop-local

[r2-bgp]peer 4.4.4.4 next-hop-local

[r4-bgp]peer 2.2.2.2 next-hop-local

[r4-bgp]peer 3.3.3.3 next-hop-local

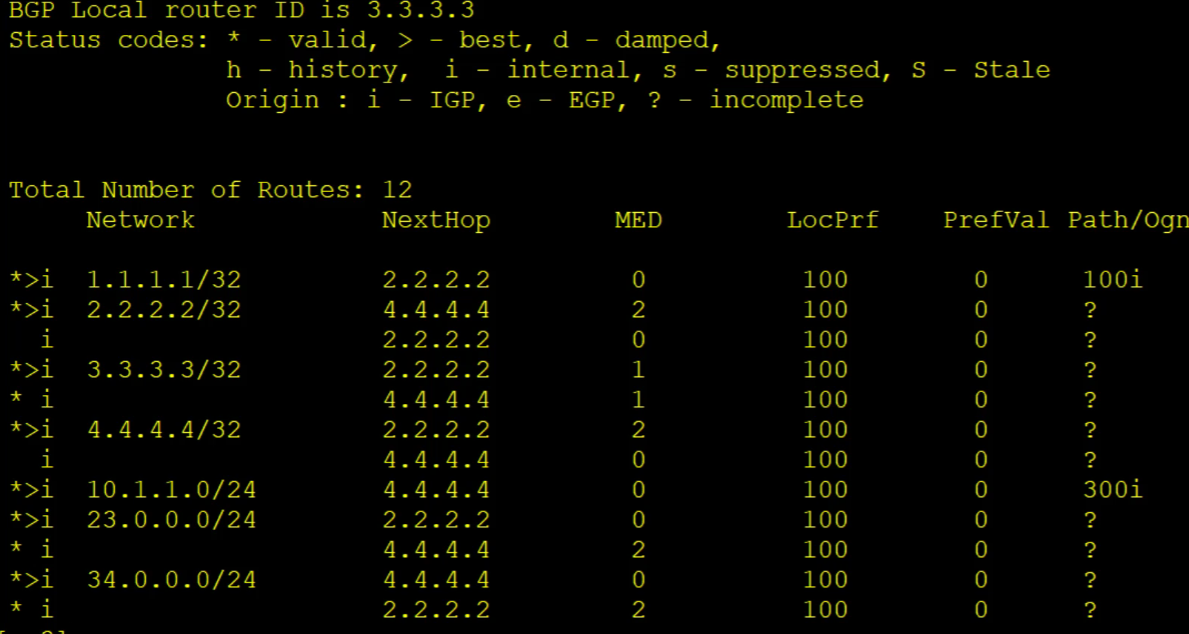

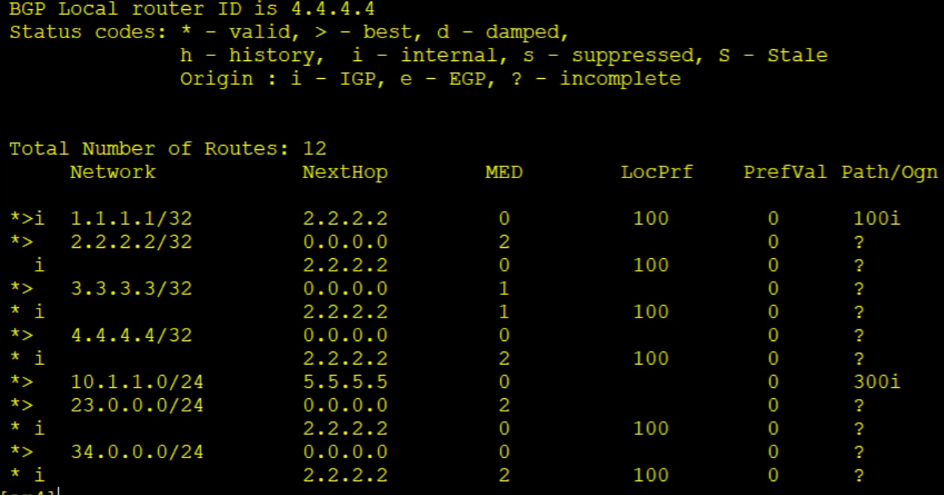

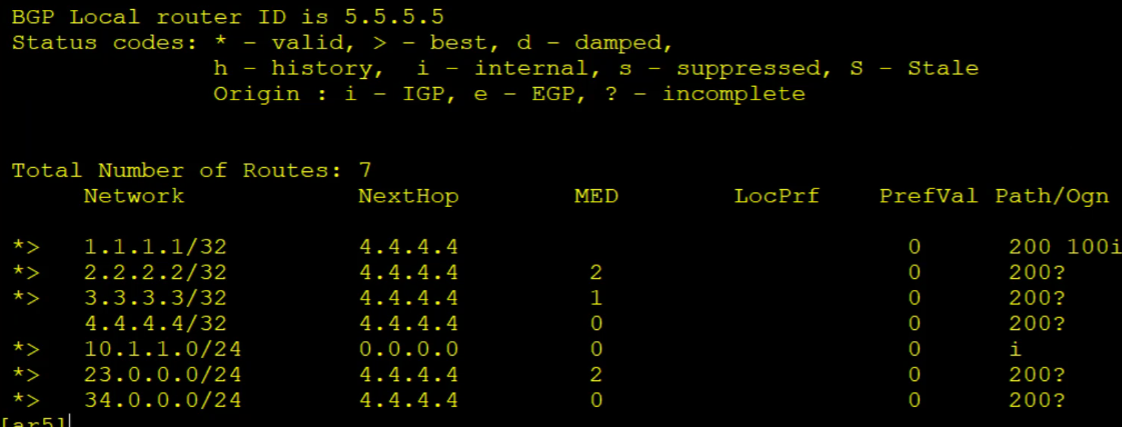

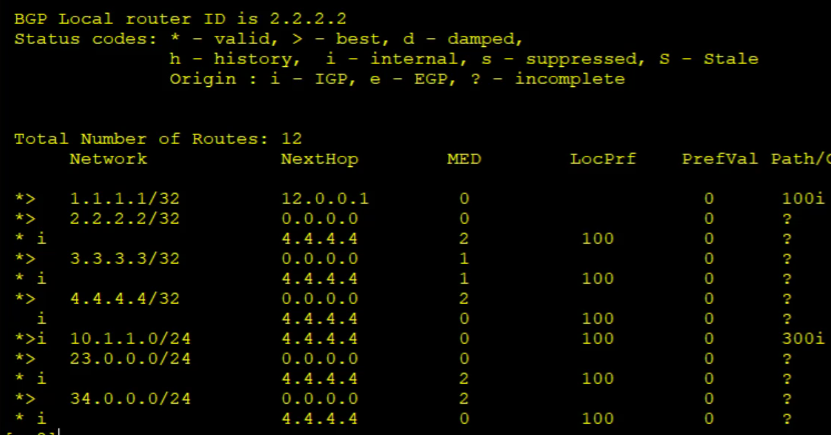

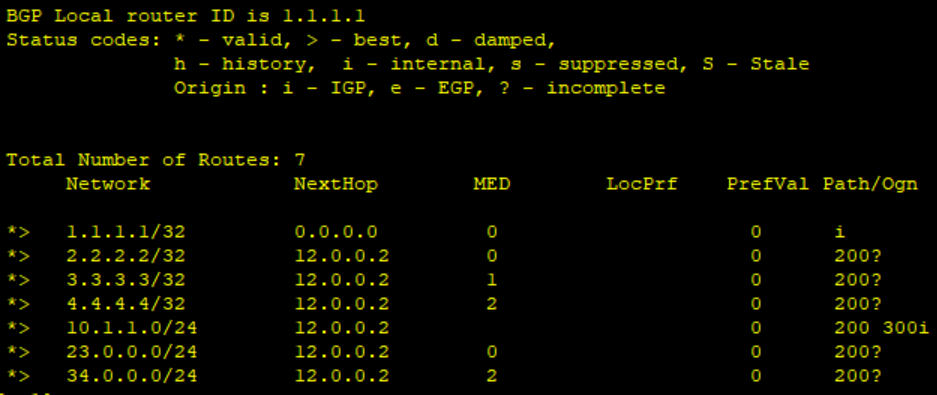

查看R1至R5的BGP路由表

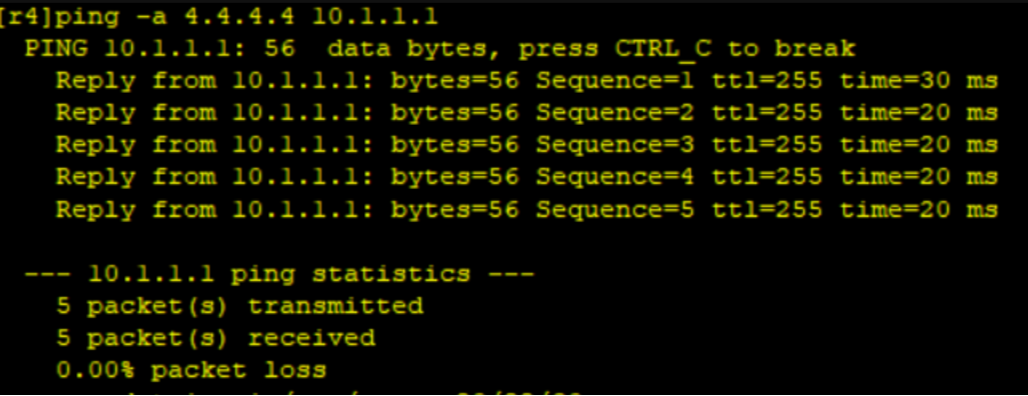

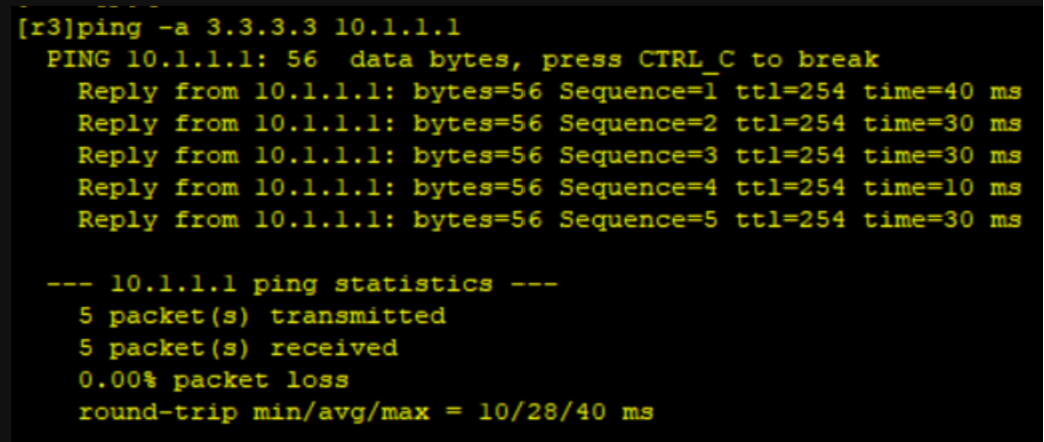

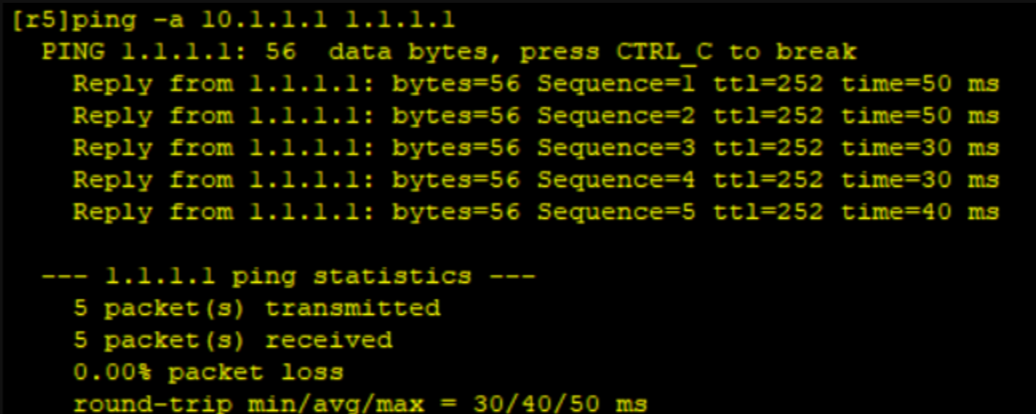

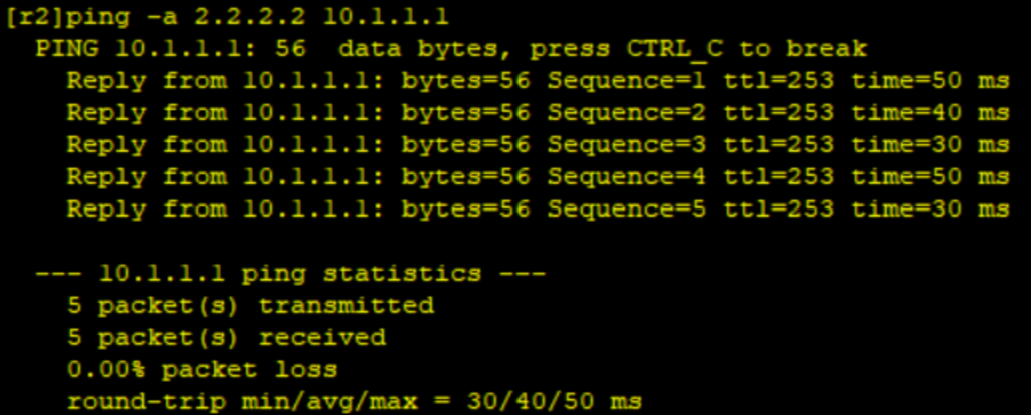

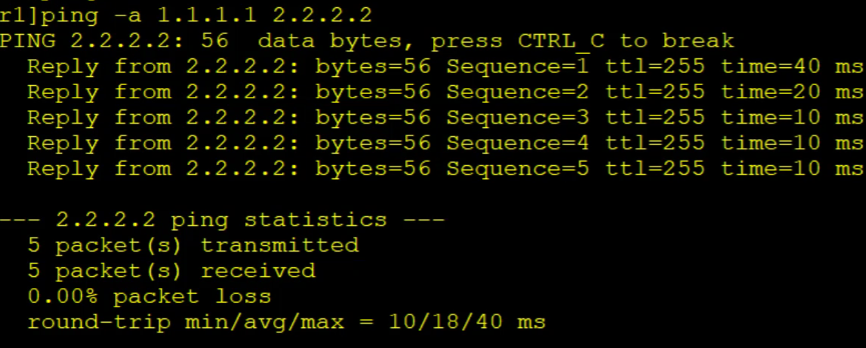

五、测试
