Kubernetes生产实战(二十七)：精准追踪Pod数据存储位置

news 来源：原创 2025/5/13 16:41:13

在生产环境中，快速定位Pod数据的物理存储位置是运维人员的基本功。本文将揭秘Kubernetes存储系统的核心原理，并提供一套经过实战检验的定位方法体系。

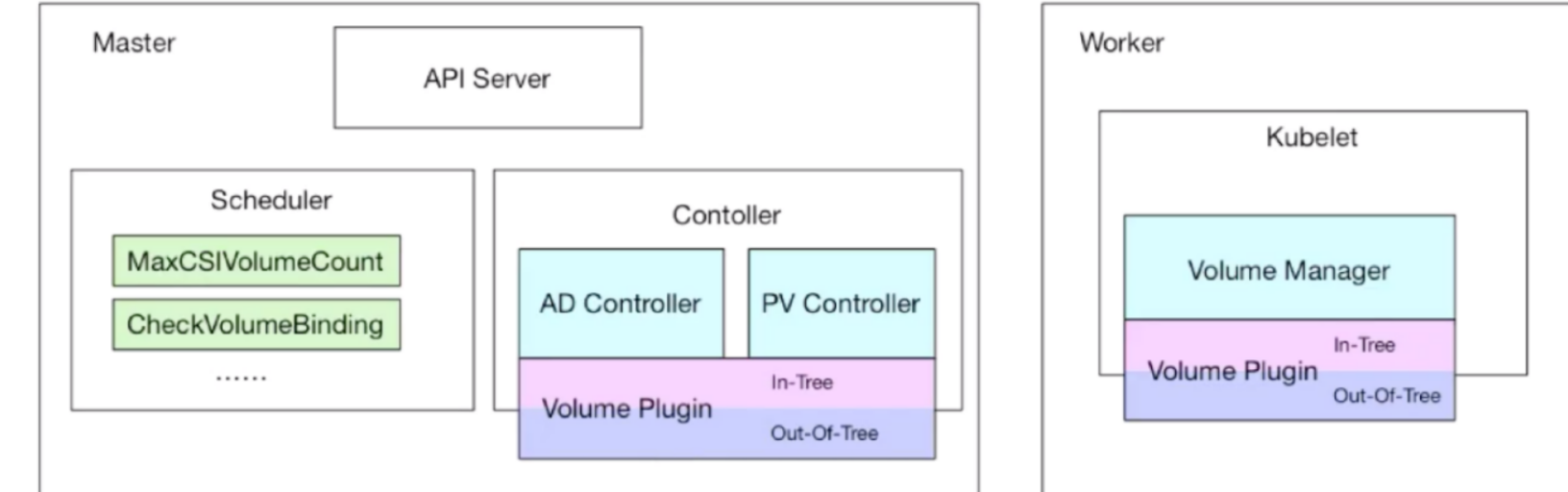

一、存储架构全景图

K8S存储架构

Pod --> Volume Mount --> PVC --> PV --> Storage Provider|--> emptyDir --> Node Disk|--> hostPath --> Node Path

二、五大定位方法论

1. 配置溯源法（开发阶段）

操作步骤：

# 查看Pod完整配置
kubectl get pod <pod-name> -o yaml | grep -A 15 volumes# 典型输出示例
volumes:
- name: app-datapersistentVolumeClaim:claimName: mysql-pvc
- name: temp-cacheemptyDir: {}

生产经验：

使用kustomize/helm模板管理的配置需检查base模板
关注volumeClaimTemplates（StatefulSet专用）

2. PVC追踪法（核心方法）

# 获取PVC绑定关系
kubectl describe pvc mysql-pvc | grep -E "Volume: |StorageClass:"# 输出示例
Volume:         pvc-2a3b4c5d-6e7f-890a-bcde-fghijk123456
StorageClass:   csi-ssd-prod

多集群查询技巧：

# 跨命名空间查询
kubectl get pvc -A | grep mysql-pvc# 关联PV信息
kubectl get pv pvc-2a3b4c5d-6e7f-890a-bcde-fghijk123456 -o jsonpath='{.spec.csi.volumeHandle}'

3. 存储插件探针法

CSI驱动查询：

# 查看存储类详情
kubectl describe sc csi-ssd-prod | grep Provisioner# 输出示例
Provisioner:          pd.csi.storage.gke.io

云厂商对应关系：

云平台	CSI驱动名称	存储实体
AWS	ebs.csi.aws.com	EBS卷ID
GCP	pd.csi.storage.gke.io	Persistent Disk名
Azure	disk.csi.azure.com	Managed Disk ID

4. 节点级定位（物理机追踪）

# 1. 确定Pod所在节点
kubectl get pod <pod-name> -o wide | grep -o 'node-\w\+'# 2. SSH登录目标节点
ssh node-01# 3. 查找挂载点（以CSI为例）
lsblk | grep csi
df -h | grep pvc-2a3b4c5d

5. 监控系统联动

Prometheus查询示例：

# 查看PVC使用量
kubelet_volume_stats_used_bytes{persistentvolumeclaim="mysql-pvc"}# 关联节点磁盘指标
device="sdd" # 从kubelet日志获取设备名
node_disk_io_time_seconds_total{device=~"$device"}

三、生产环境实战技巧

1. 存储类型快速鉴别

存储类型	特征	数据生命周期
emptyDir	节点本地临时存储	Pod删除即消失
hostPath	映射宿主机目录	与节点同生命周期
PVC	绑定PersistentVolume	独立于Pod/节点存在
CSI	对接云存储/分布式存储	永久存储

2. 多云存储定位模板

#!/bin/bash
# storage-locator.shPVC_NAME=$1
NAMESPACE=$2PV=$(kubectl -n $NAMESPACE get pvc $PVC_NAME -o jsonpath='{.spec.volumeName}')
SC=$(kubectl get pv $PV -o jsonpath='{.spec.storageClassName}')case $(kubectl get sc $SC -o jsonpath='{.provisioner}') in"ebs.csi.aws.com")VOL_ID=$(kubectl get pv $PV -o jsonpath='{.spec.csi.volumeHandle}')echo "AWS EBS卷 ID: $VOL_ID"aws ec2 describe-volumes --volume-ids $VOL_ID ;;"pd.csi.storage.gke.io")DISK_NAME=$(kubectl get pv $PV -o jsonpath='{.spec.csi.volumeHandle}')echo "GCP Disk: $DISK_NAME"gcloud compute disks describe $DISK_NAME ;;*)echo "自定义存储系统，查看PV详情："kubectl get pv $PV -o yaml ;;
esac

3. 安全审计策略

# 存储访问审计规则示例
apiVersion: audit.k8s.io/v1
kind: Policy
rules:
- level: Metadataresources:- group: ""resources: ["persistentvolumeclaims", "persistentvolumes"]verbs: ["create", "delete", "update"]

四、故障排查手册

1. 存储丢失应急流程

2. 典型报错处理

问题现象：Unable to attach or mount volumes

诊断步骤：

1）查看kubelet日志：

journalctl -u kubelet | grep -iE 'mount|attach'

2）检查CSI控制器日志：

kubectl logs -n kube-system csi-controller-xxx -c csi-driver

3）验证网络策略：

# 测试存储系统连通性
kubectl exec -it debug-pod -- nc -zv <storage-endpoint> 3260

五、存储优化实践

1. 性能分级策略

# StorageClass分级示例
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:name: gold-ssd
provisioner: ebs.csi.aws.com
parameters:type: io2iopsPerGB: "50"fsType: ext4
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:name: bronze-hdd
provisioner: ebs.csi.aws.com
parameters:type: st1fsType: xfs
