STM32CubeMX安装及使用分享

说是教程，属实是不敢当，只是把自己觉得较为正式的方式分享给各位，如有问题请提出大家一起讨论。

---

---

软件下载

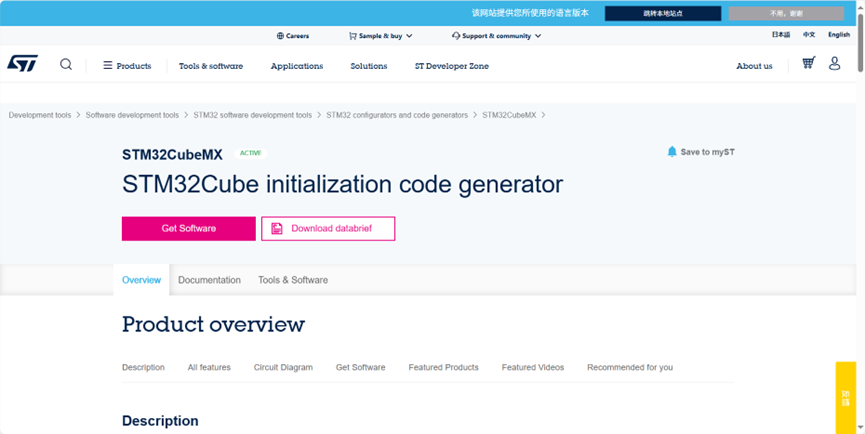

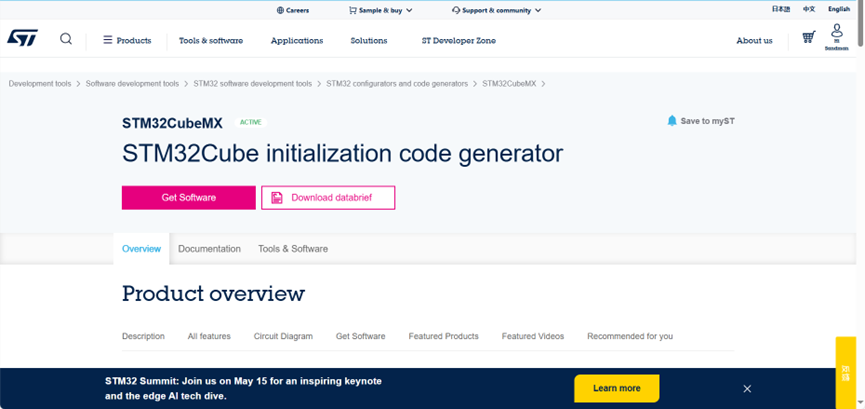

1. 搜索STM32CubeMX。官方链接：
   STM32Cube initialization code generator
   ​​​​

2. 获取软件前建议注册、登录账号。登录后右上角会显示个人信息，才会出现 “Get Software” 按钮。​​

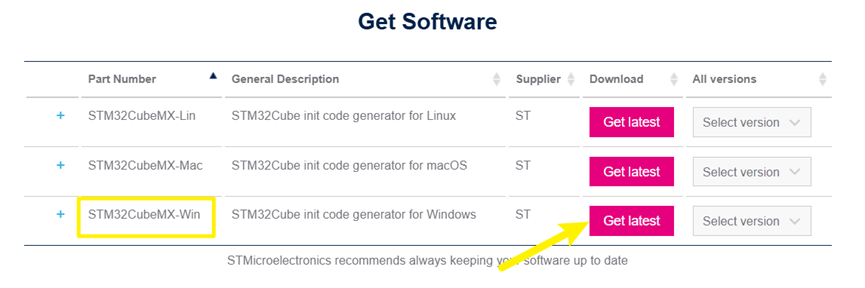

3. 点击 “Get Software” 按钮，跳转到下方列表，选择合适版本：

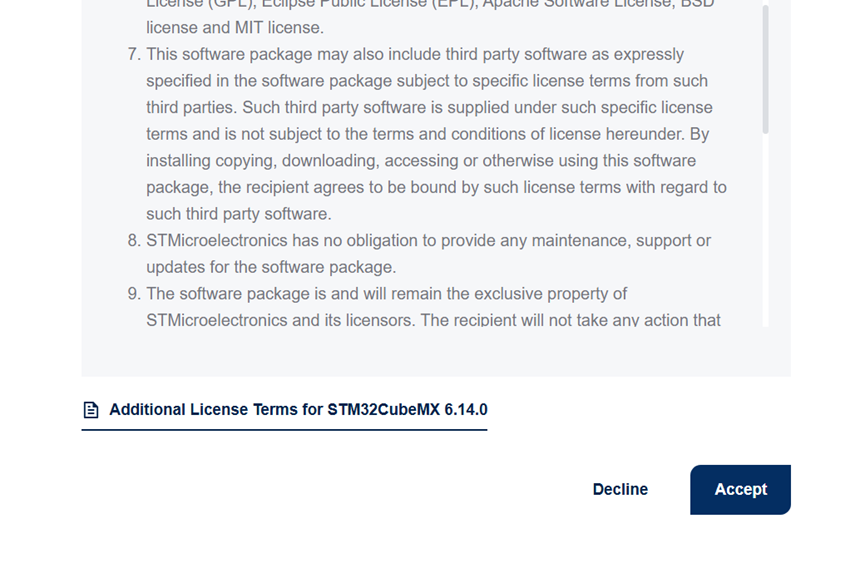

4. 同意协议后，开始下载


---

软件安装

此软件安装过程十分经典，同意协议后一直下一步即可，固态硬盘电脑，安装路径默认即可。

---

软件使用

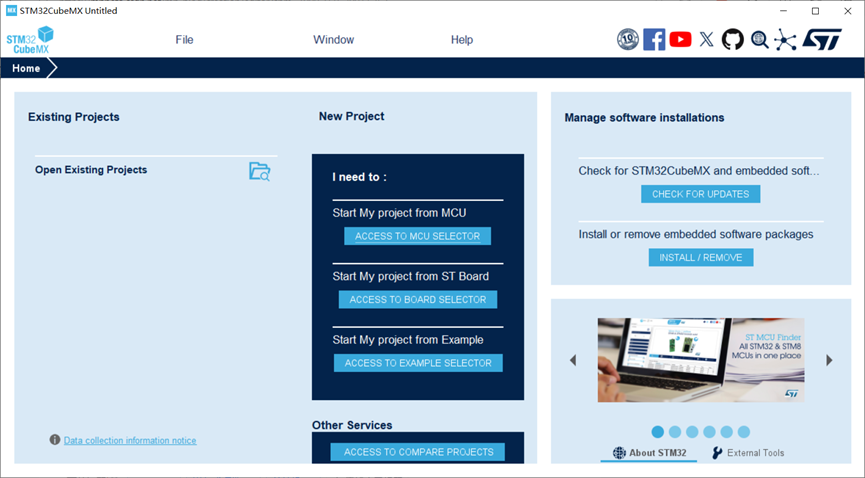

• 软件启动后界面如下

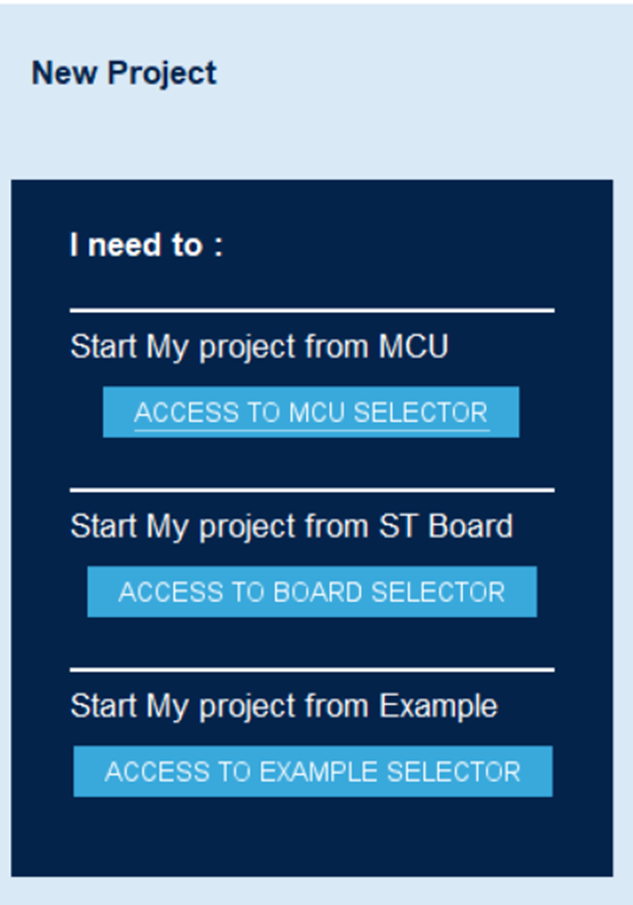

• 其中，中间给出了三个选项按钮，我先略说一下中间的开发板选择按钮和一些软件好用的功能，后面大篇幅再讲单片机按钮的内容


开发板工程

为什么要先讲开发板工程呢？
一是大体内容相同，而我所看到的各种教程，讲开发板的少，初识STM32的同学不知道怎么找资料，不知道怎么用，而单片机，大家都知道上网去查手册，所以先讲讲开发板的界面；
二是开发板其中很多界面和单片机界面类似，一通百通

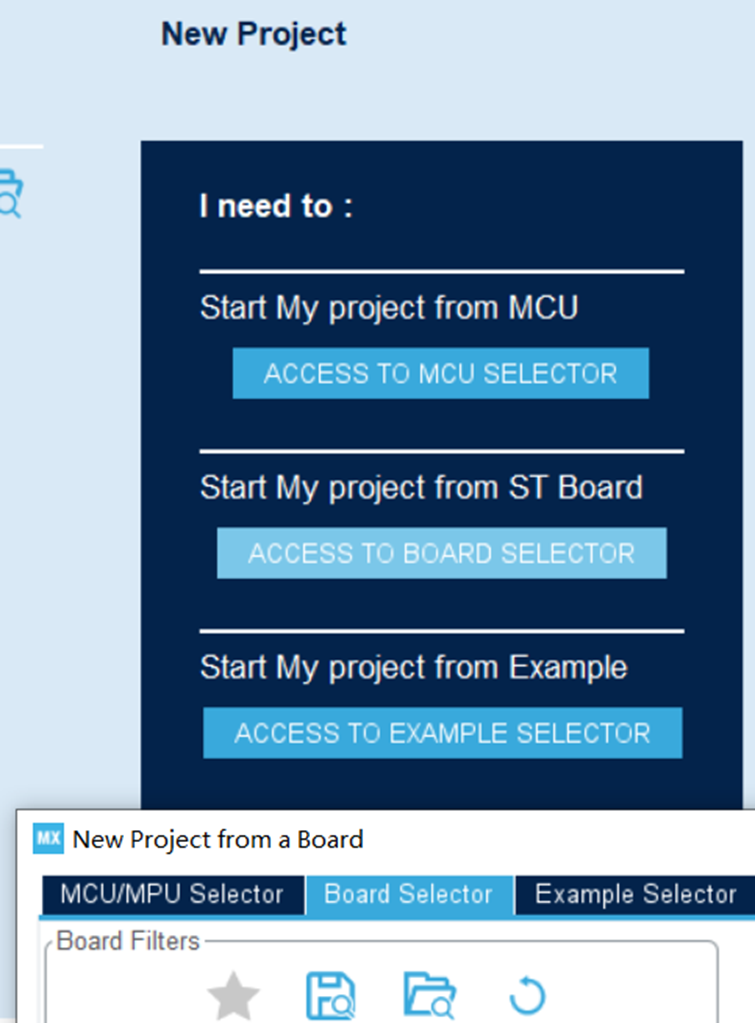

• 如果购买了或者运气好获得了官方的开发板，那可以选择中间按钮 “ACCESS TO BOARD SELECTOR” ，进入后的界面如下


  • 在首次或者每隔一段时间启动STM32CubeMX时，软件都会从服务器更新数据，等待即可自动完成


  • 如果软件运行过，且不需要更新的话，直接Cancel也是没问题的，可后面手动点击首页的Update更新，不再赘述

• 右侧列表是选型列表

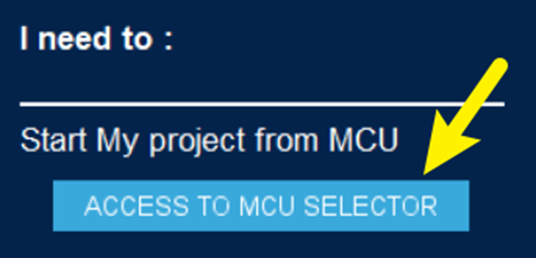

  • 由于我们大多数开发，都是基于某型的MCU或者MPU（截至当前ST的产品线）进行自定义开发，除非基于官方开发板的项目，否则均不选择上述第二个按钮，我们直接选择第一个按钮创建基于芯片的新项目即可


  • 当然我还要在此提一句，如果有需要参考官方开发板设计的需求，那么查询你所要的单片机型号是否有开发板，如果存在，右侧列出并选择：

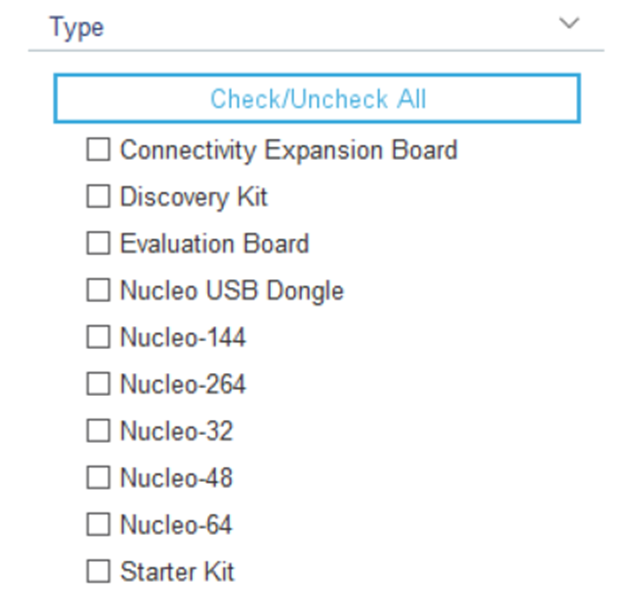

• 具体的ST开发板产品线如下：


• 一般我们可以选择根据单片机查找开发板

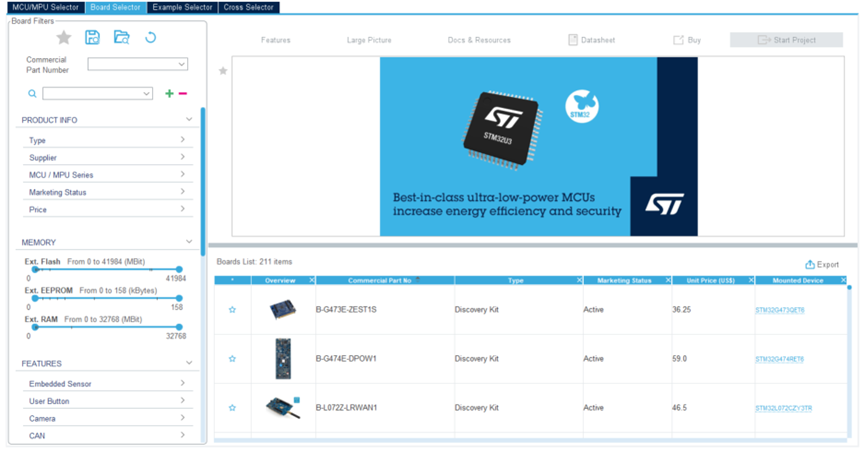

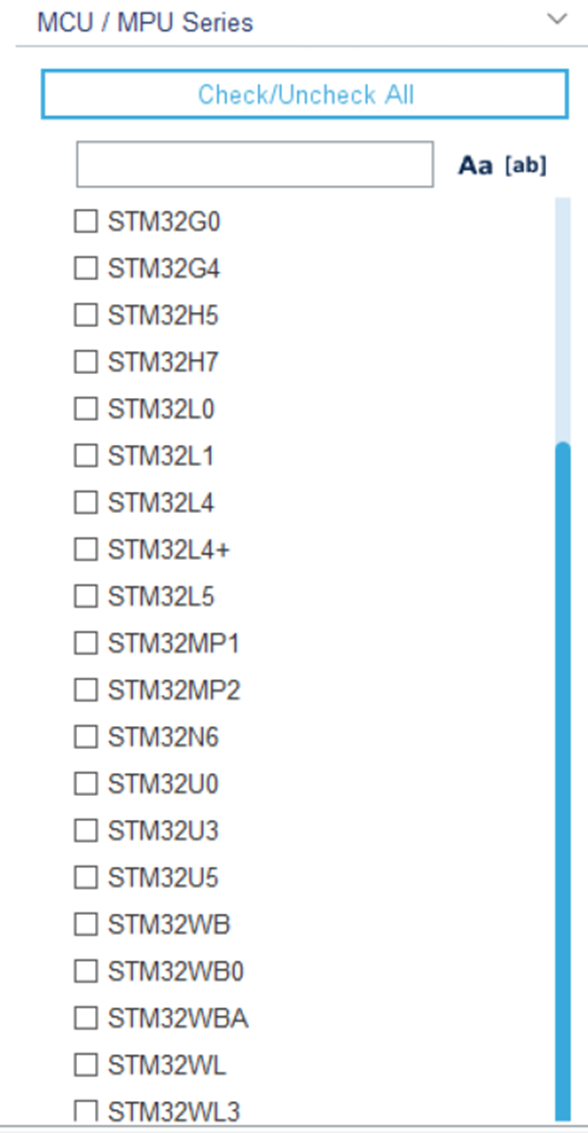

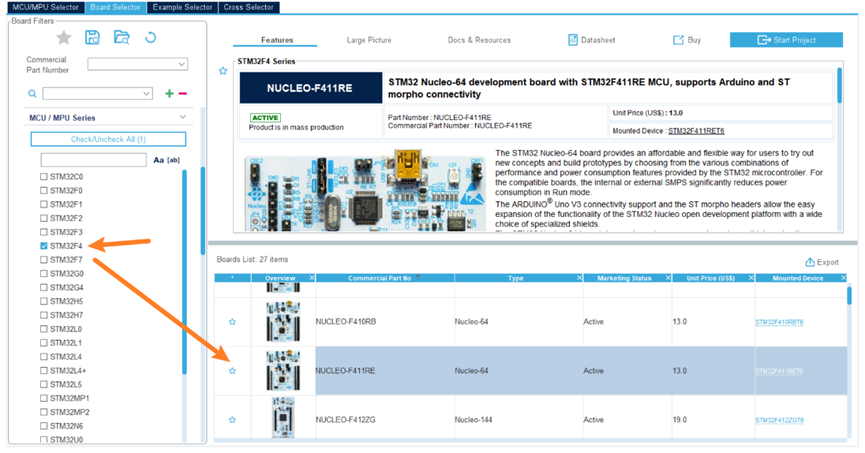

• 勾选需要的型号，例如我选择了F4系列后，右边列表选择F411开发板，则上方会出现详细资料，这和官网的资料一致，免去了官网查找的麻烦


• 此处提及几个要点

  1. 点击列表左侧的⭐，可以进行收藏，收藏在左上角的Board Filters下方的星星处，一旦有了收藏后，星星即变为蓝色，可在里面收藏常用型号的芯片和开发板

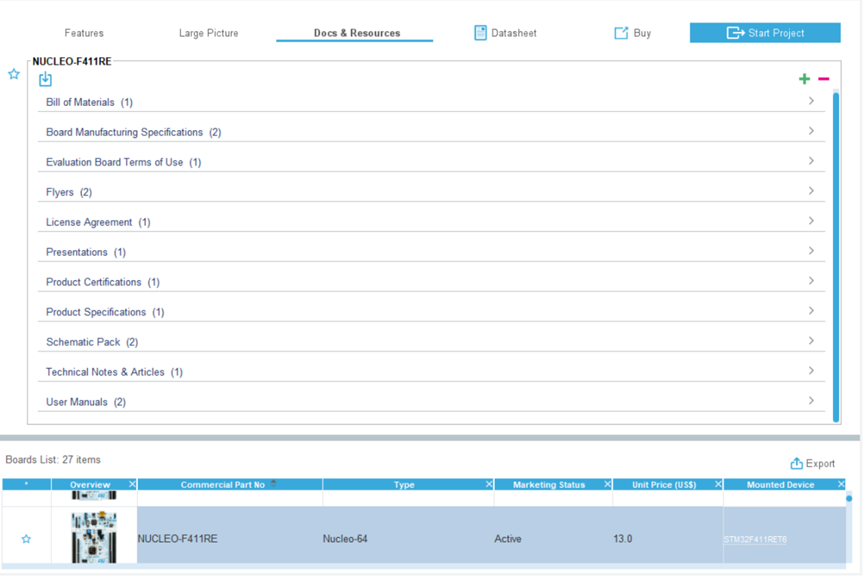

  2. Docs选项卡中有资料：BOM、原理图、手册等等，右侧是Datasheet，按需下载


  3. 下载后的文件都在用户目录下，直接复制到资源管理器（此电脑）地址栏即可

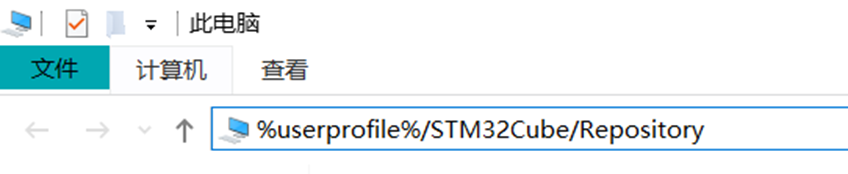

%userprofile%/STM32Cube/Repository

---

那么经过这一番操作，我们基本熟悉了软件的大致布局，我们接下来切换到单片机选择部分，有两种方式：

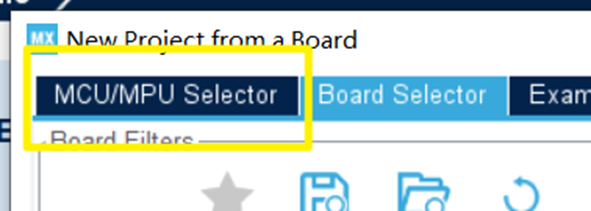

• 当前页面左上角直接切换


我想，经过对比，你一定看出了这三个按钮的关系其实是一致的，在当前页面直接选择

此按钮也可

• 我们也可以关闭当前页面，恢复到初始页面重新选择


---

单片机工程

单片机工程创建

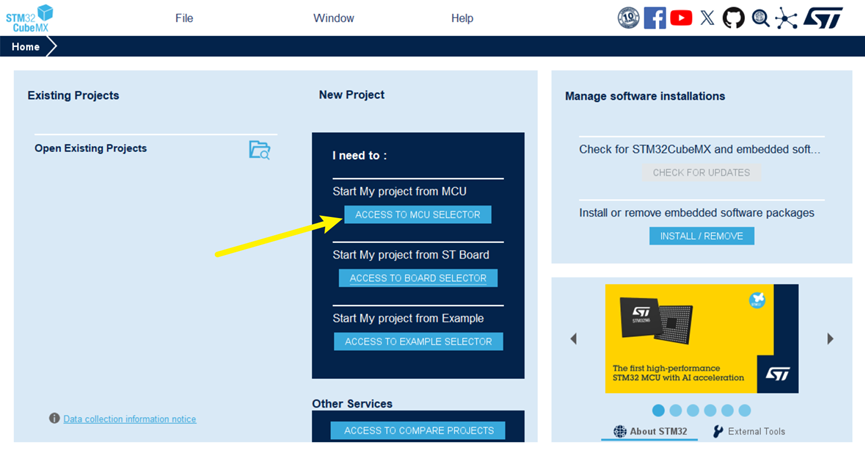

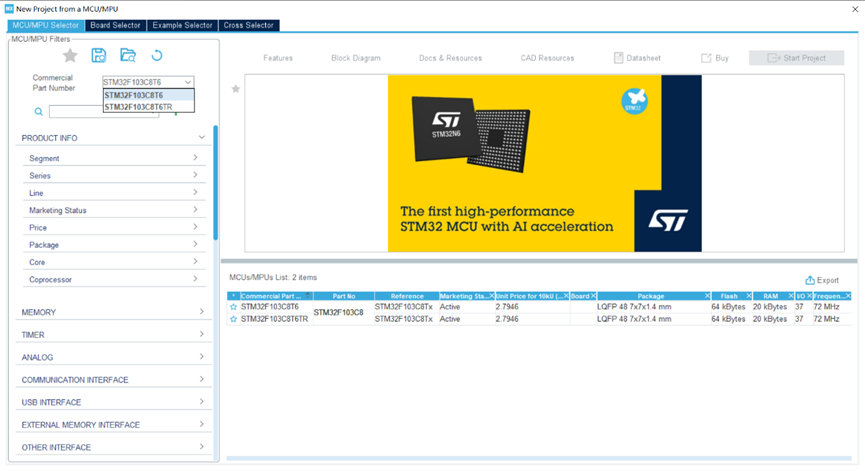

1. 那么经过一堆废话，到了最常用的部分，点击进入后，填入单片机型号

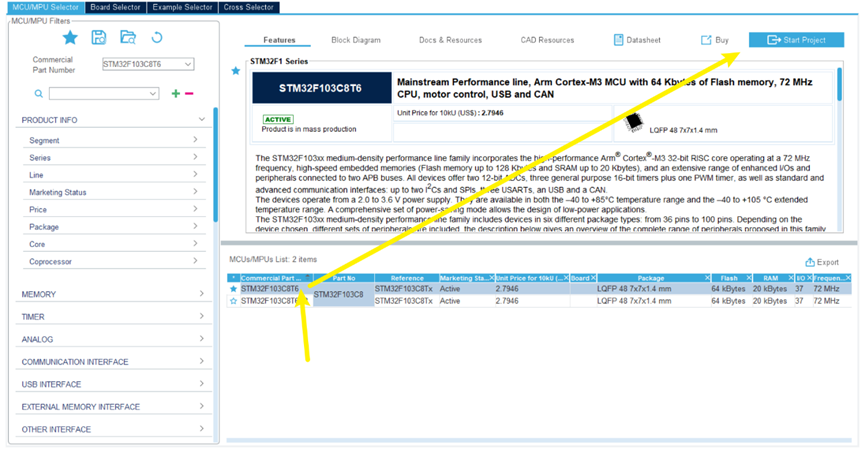

2. 直接双击列表中型号或选中后右上角启动均可


3. 创建工程后，我们开始配置工作

单片机工程配置界面

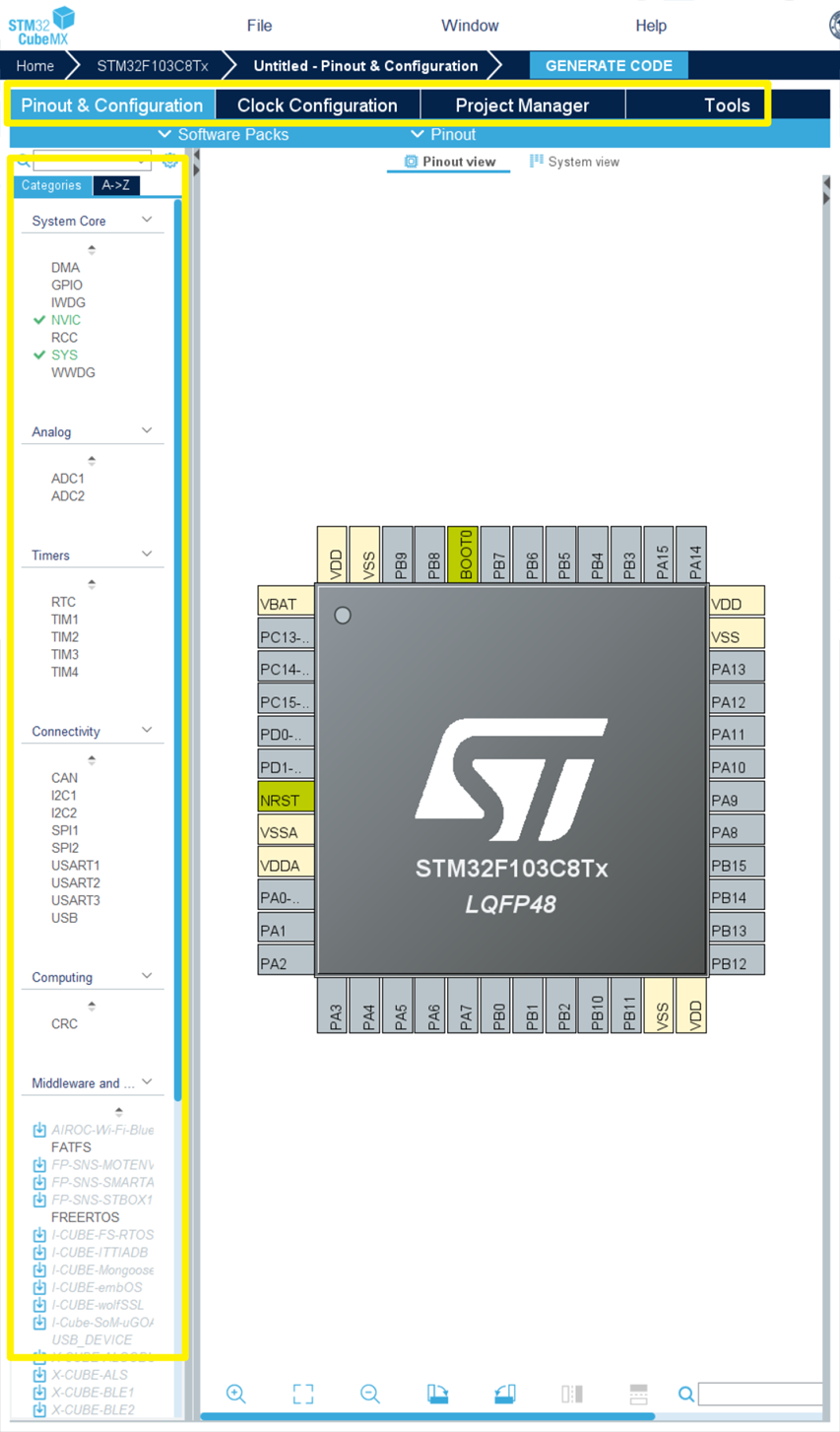

1. 上面一行是几大核心配置，左侧一列是具体外设及GPIO等配置


2. 时钟配置


3. 工程配置


单片机工程具体配置

此处我们还是以最简单的点灯为例子，进行从系统时钟、调试口、GPIO等的配置

引脚功能配置

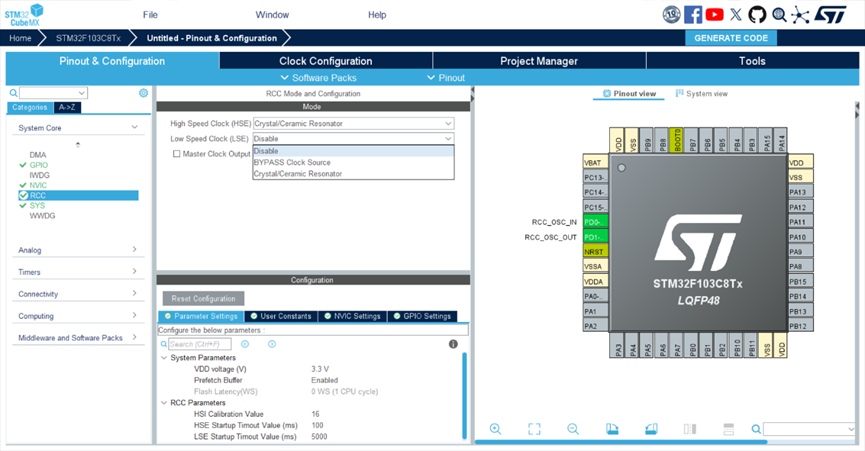

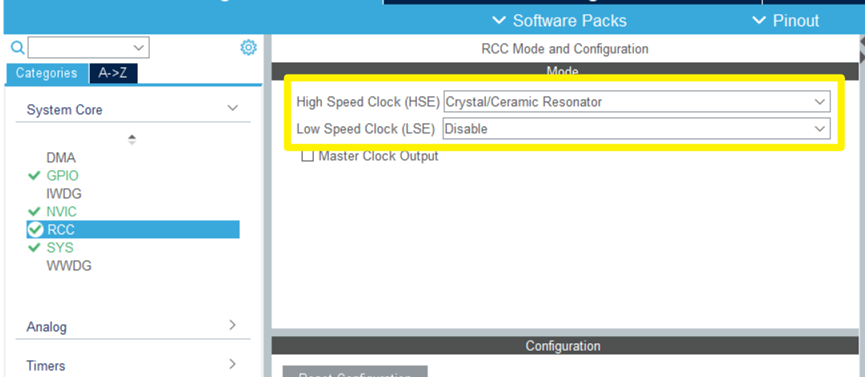

1. RCC，按需开启外部或内部时钟，开启后，右侧引脚会有变化，请自行探索，而配置下方是详细配置

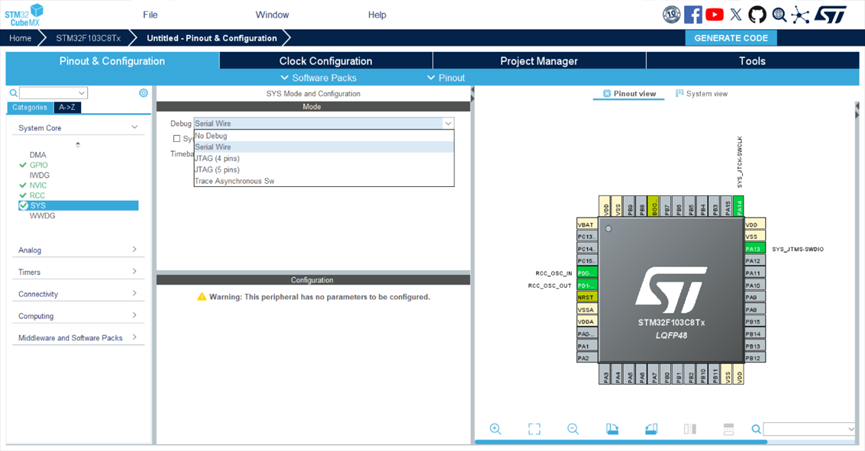

2. 我们可以选择最常见的SWD调试接口

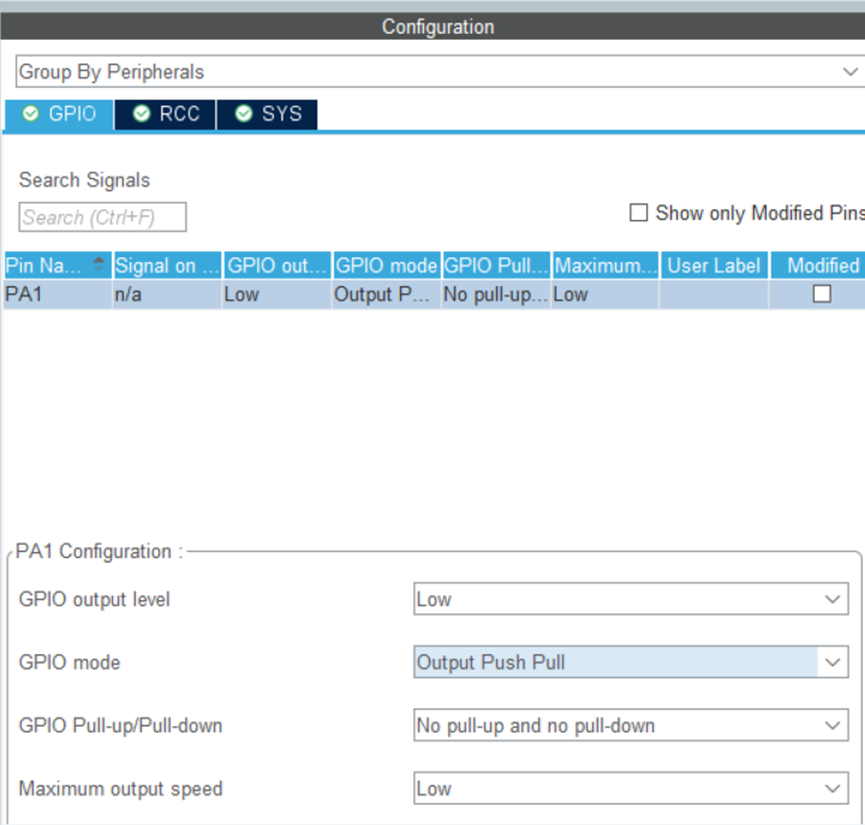

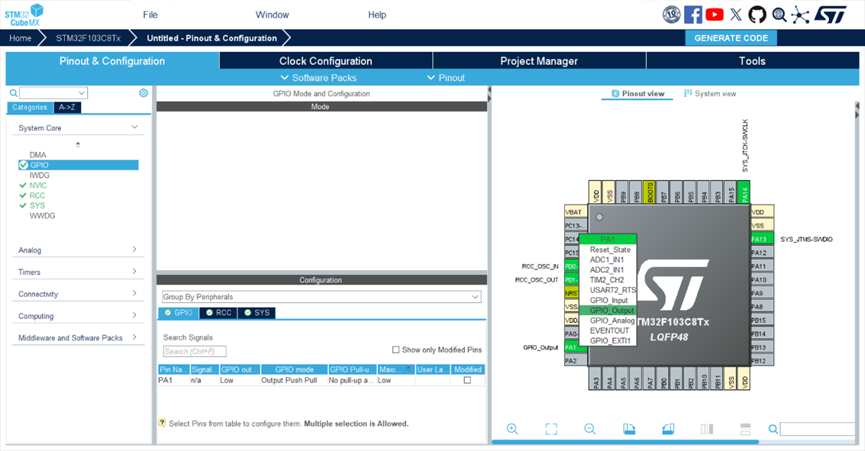

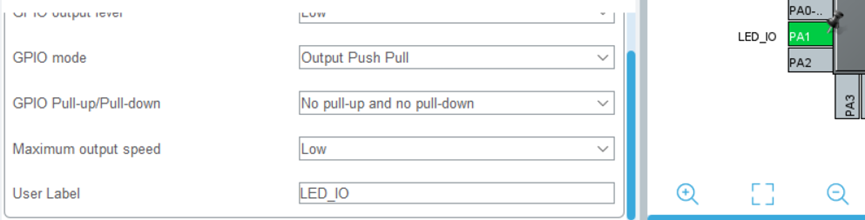

3. 例如我们选择PA1作为从电源 -> 电阻 -> LED -> IO灌入的接法，那么点击PA1引脚，选择GPIO_Output


4. GPIO默认输出低电平，驱动LED一般配置为推挽输出，所以无上拉也无下拉，最后的亮灭由程序决定


   • 最下面还有个自定义标签功能User Label，可以给IO自定义名称，也就相当于写在头文件中的 “#define”


系统时钟配置

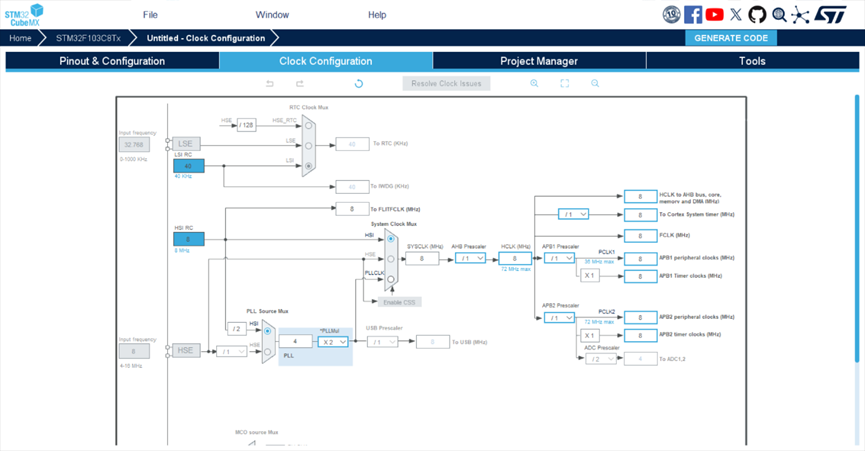

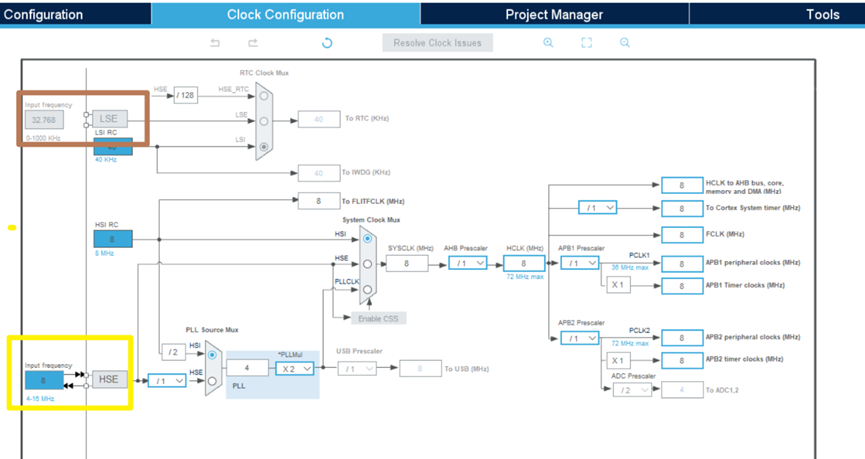

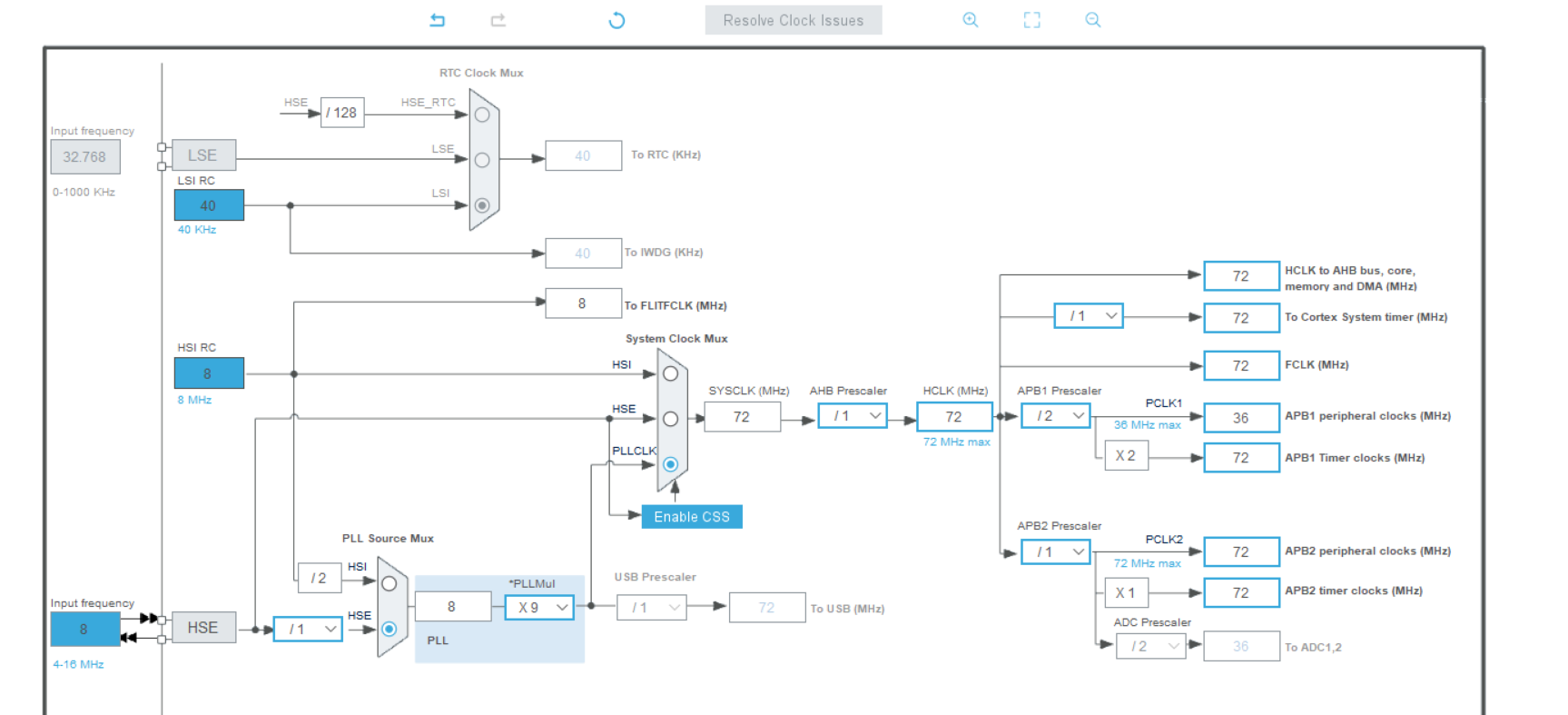

我们已经在RCC页面配置了内部或者外部时钟，那么我们就要在时钟配置界面进行各部分的详细配置

在选择为HSE后，则外部时钟源高亮，内部未选择，则没有连接

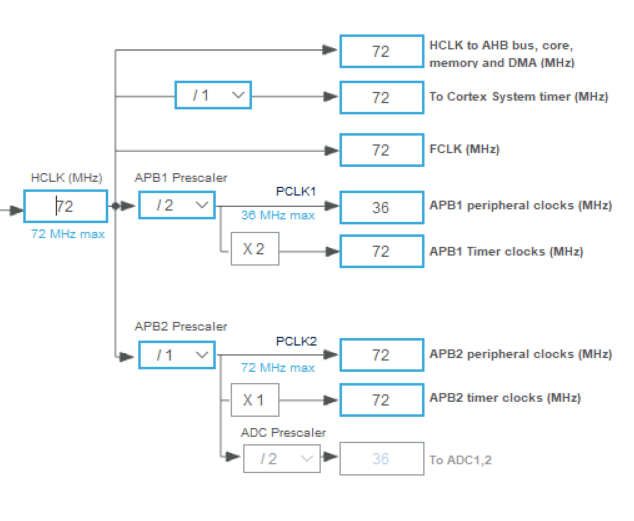

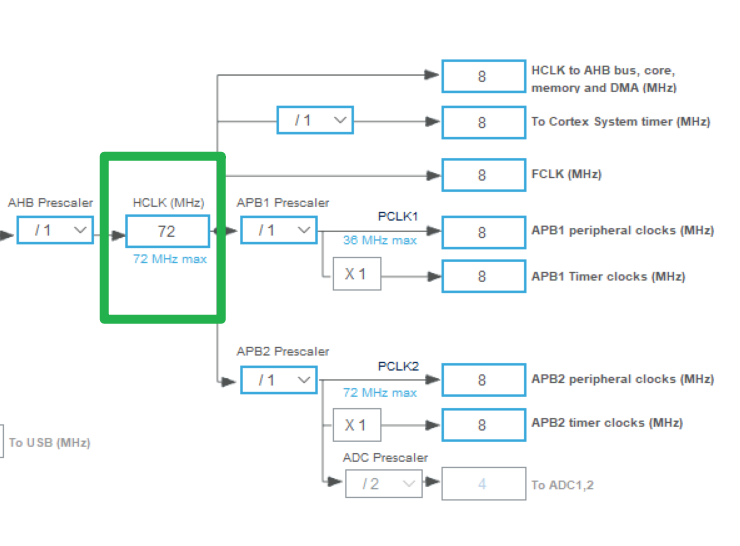

将这里的8改成电路上的实际外部晶振数值，一般系统的总线频率我们都配置为最大，这样获得更好的效果

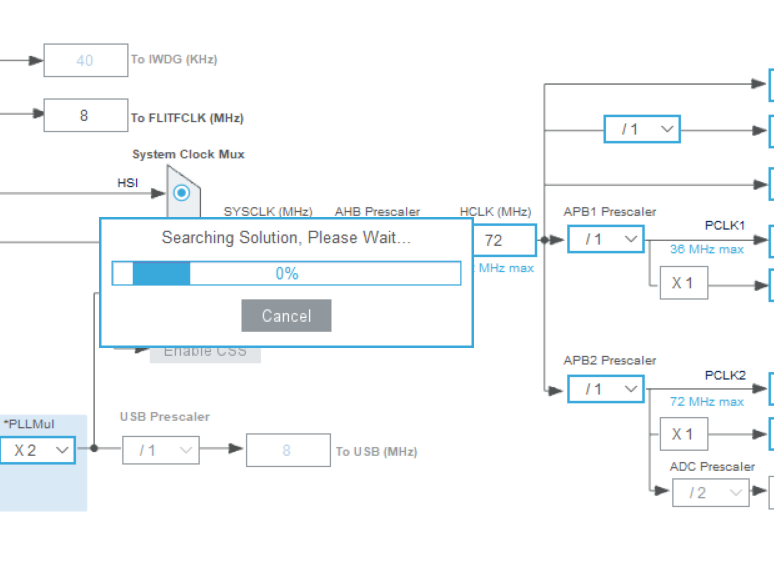

- 这里我们先不要管其他外设的时钟频率，先输入想要的总线时钟，回车后软件会自动配置，最后只需要检查即可

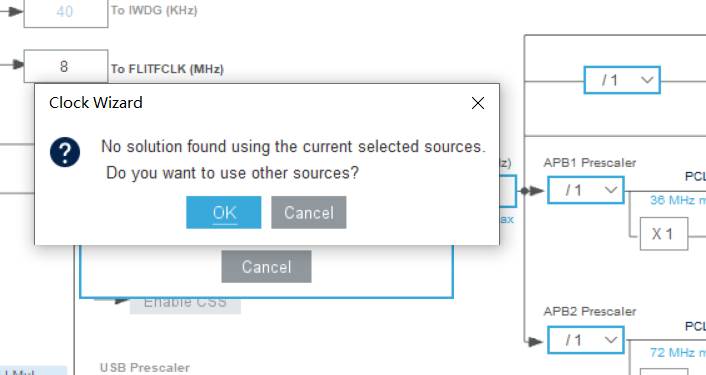

- 如果时钟配置有问题，会提示，我们点击OK尝试

接着，后面的外设就都被自动配置完成

如果对个别外设有特殊需求，再手动修改，否则即完成

到此，MCU配置相关的部分已经基本完成，下面进行的是工程配置

工程配置

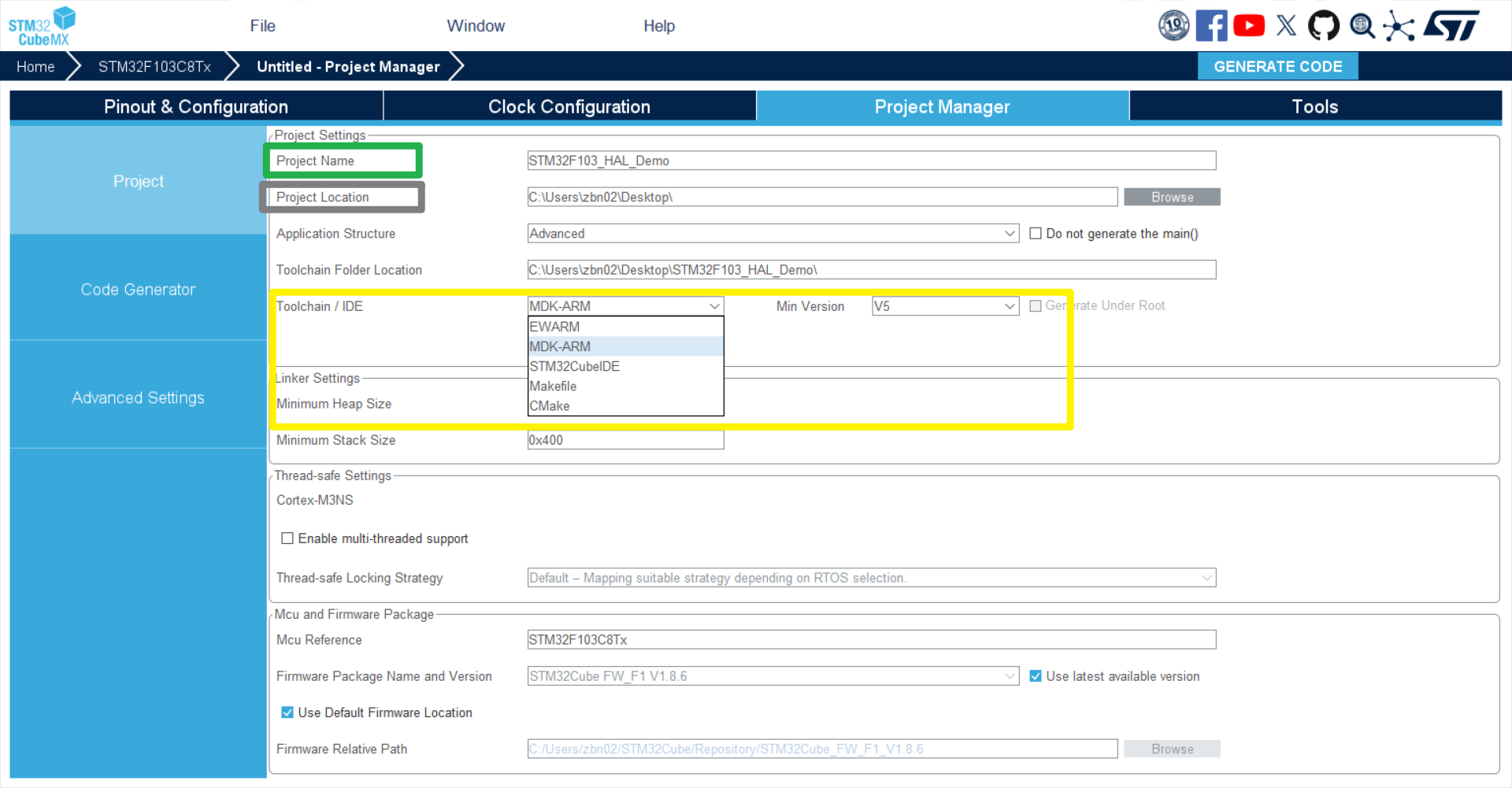

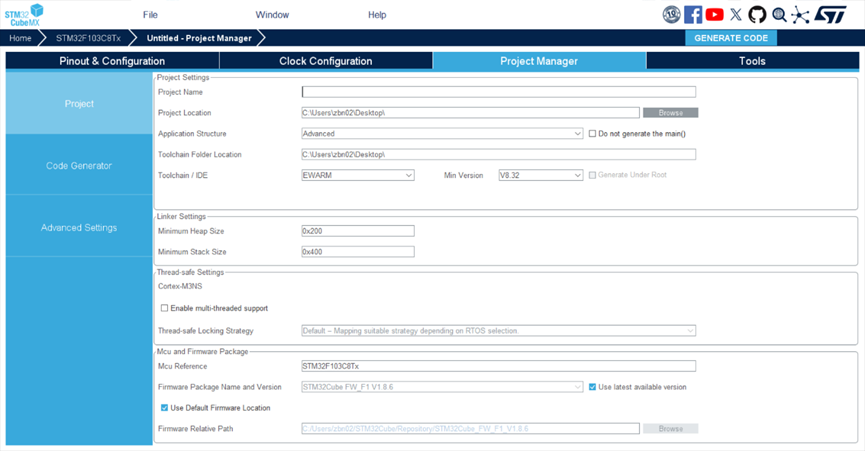

Project

• 工程名称：
  • 规范地按照你的习惯起名字，注意不要有中文符号和空格等问题
• 工程位置：
  • 位置自行选择，还是中文路径的问题，为避免编译器问题，请养成良好习惯
• 编译工具的配置：
  • 大多数初学者入门包括很多工程师必不可少都在用Keil
    • 现在STM32推出了他们的CLT包支持VSCode官方插件直接编译调试，还有STM32CubeIDE等
  • 这里我们还是选大多数人用的Keil，版本按照安装的版本，我的是V5最新版，选择大版本V5即可

其他部分保持默认

Code Generator

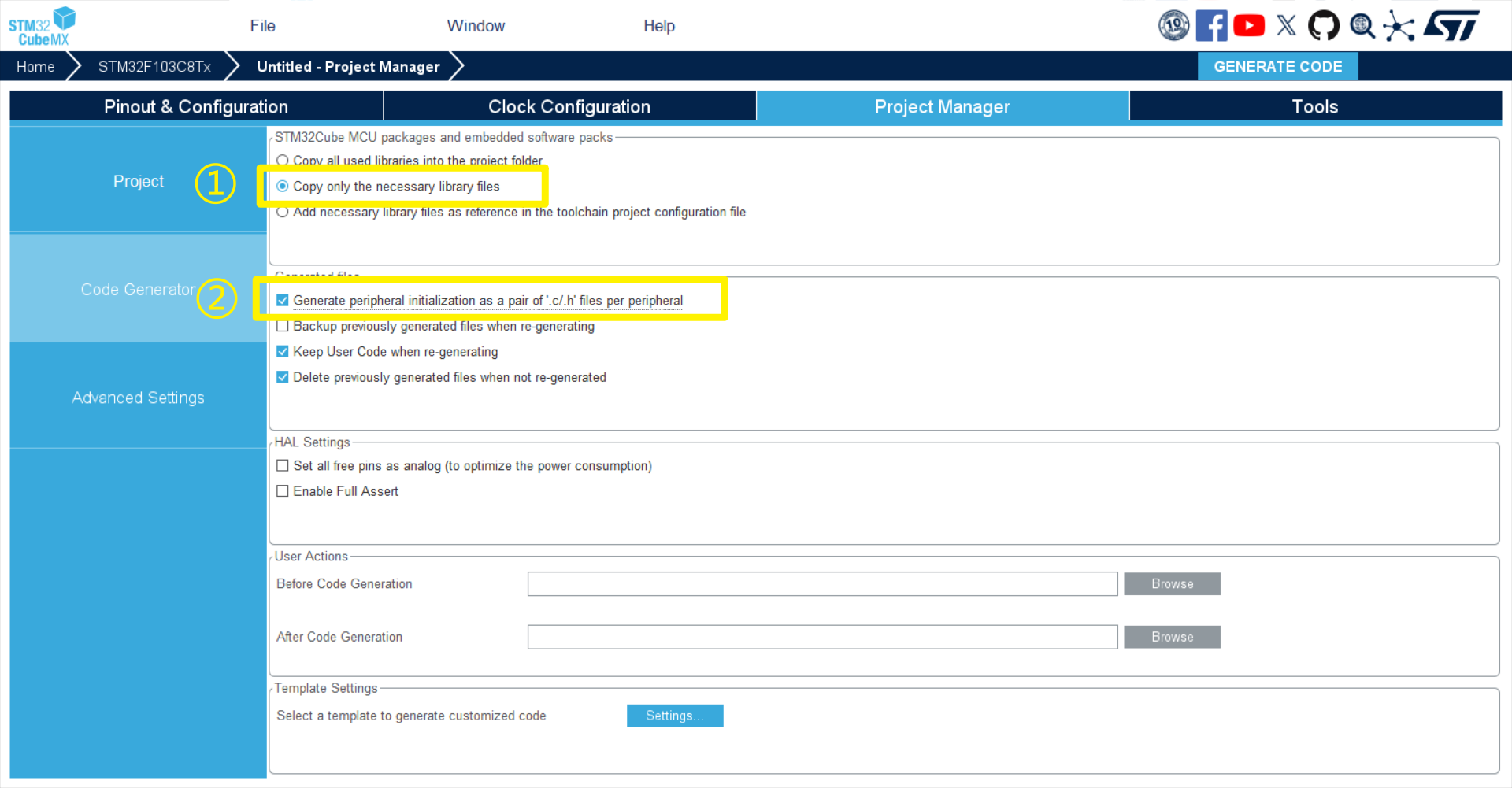

这里修改两处：

1. 我们只需要复制工程所需要的库即可
   怎么理解这句话，比如我们没有用到USB、IIC、串口等等的功能，但在配置页面勾选了一些功能，那么在这里勾选了All used libraries… 的话，就会使得工程目录内存较大，可以选 仅使用必要的库
2. 勾选生成官方的.c和.h库

Advanced Settings

里面有些高级配置，比如使用LL库在这里配置，还有
一些寄存器调用等高级配置，若你需要配置它的时候，说明你已经不再适合读这篇文章了

生成

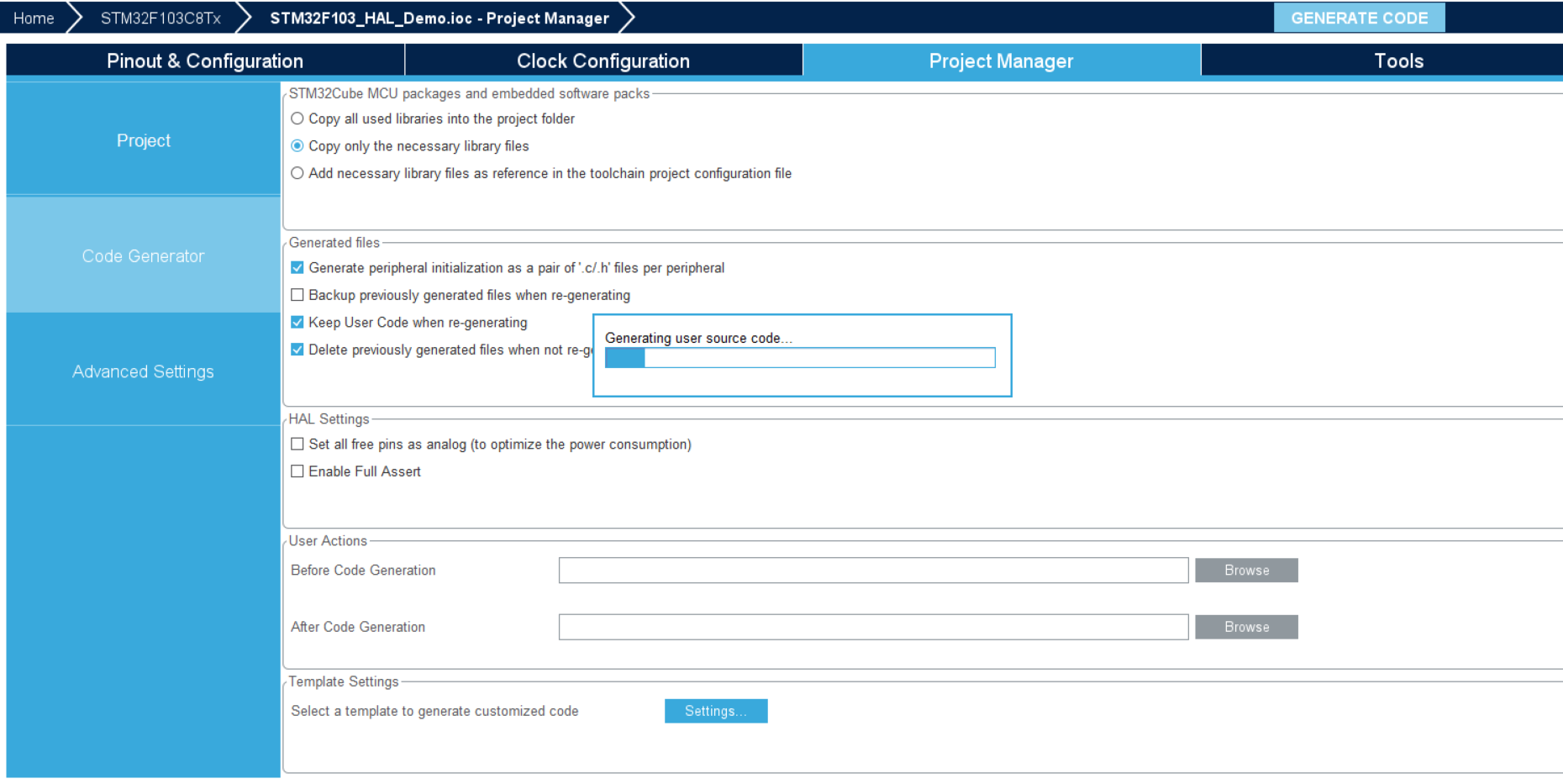

最后，点击右上角大大的按钮，创建工程

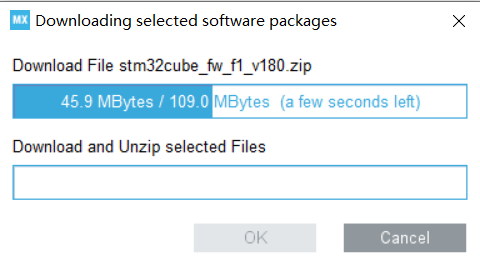

• 若首次配置这个型号MCU的工程，因为没有HAL库的Firmware，故提示需要下载。
  Yes即可

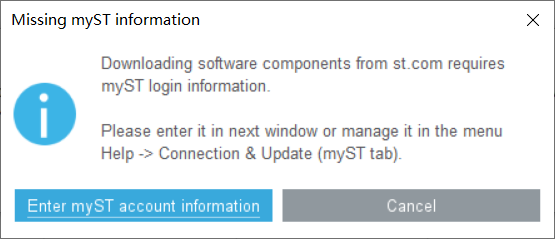

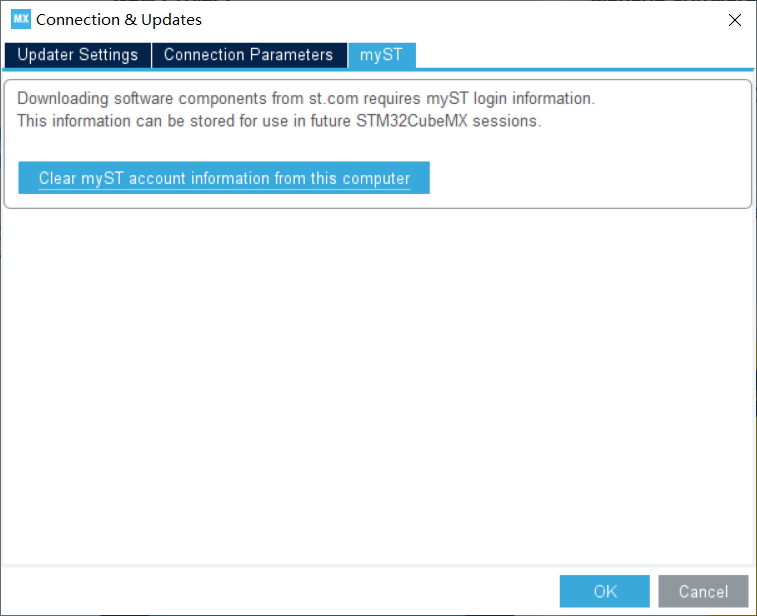

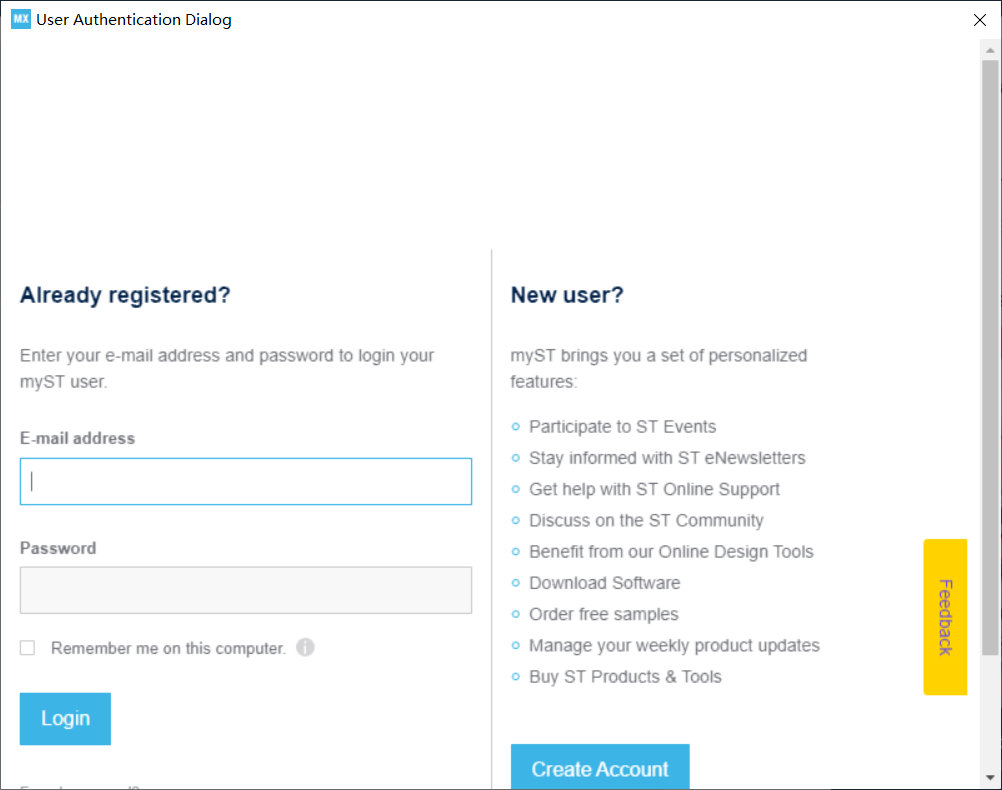

• 登录ST账号

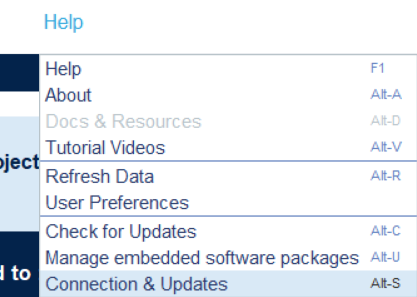

• 登录后在Help最后一项中可以看到

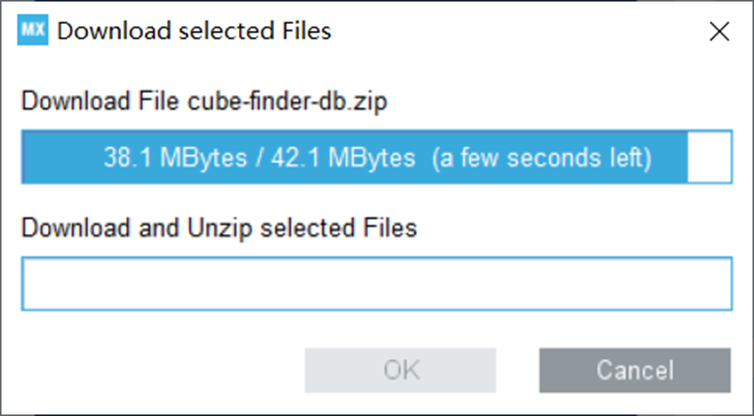

• 等待下载、安装完成

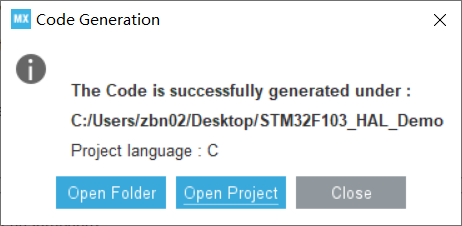

• 最后弹出此对话框表示成功

  Open Folder 表示打开工程文件夹
  里面是STM32CubeMX的工程文件: xxx.ioc和Keil工程文件等，可以在此添加其他文件和版本管理


Open Project 表示选择直接用Keil打开工程，接下来直接写代码更方便

---

下篇博客将会分享使用官方CLT配合VSCode的生成和代码编辑方法
