实践005-Gitlab CICD全项目整合

news 来源：原创 2025/5/9 6:25:08

文章目录

    • 环境准备
      • 环境准备
      • 集成Kubernetes
    • Gitlab CICD项目整合
      • 项目整合
        • 整合设计
      • 后端Java项目部署
        • 后端Java项目静态检查
        • 后端Java项目镜像构建
        • 创建Java项目部署文件
        • 创建完整流水线
      • 前端webui项目部署
        • 前端webui项目镜像构建
        • 创建webui项目部署文件
        • 创建完整流水线
      • 构建父子类型流水线
      • 查看流水线
      • 确认验证
        • 部署情况确认
        • 验证后端应用
        • 验证前端应用
      • Ddevops梳理

环境准备

环境准备

单独测试前后端项目的时候已成功部署相关应用，为便于后续整合，将已部署的应用进行清理。

root@master01:~# kubectl -n gitlabci delete deployments.apps deploy-apiserver-ci deploy-webui-ci
root@master01:~# kubectl -n gitlabci delete service service-apiserver-ci service-webui-ci
root@master01:~# kubectl delete ns gitlabciroot@master01:~# kubectl get ns

整个环境需要发布镜像至阿里云，需要将应用部署到 Kubernetes 。
因此提前在 gitlab 中创建 ALIYUN_USER 和 ALIYUN_PASSWORD 、KUBE_CONFIG 变量，配置阿里云镜像推送的账号和密码。

集成Kubernetes

当前 Gitlab 的 runner 是基于 helm 部署 gitla 的同时配套部署的，即 runner 是运行在 Kubernetes 中的一个 Pod，runner 类型是 Kubernetes ，如下所示：

root@master01:~# kubectl -n gitlab exec -ti mygitlab-gitlab-runner-798986f578-h2thf -- bash
camygitlab-gitlab-runner-798986f578-h2thf:/$ cat /home/gitlab-runner/.gitlab-runner/config.toml
#……
[[runners]]
#……executor = "kubernetes"

因此该 runner 后续需要直接在 Kubernetes 中部署业务，需要安装 kubectl 命令，以及配置 kubeconfig 上下文。

从而需要提前将 kubeconfig 内容以变量形式引入到 runner Pod 中。

root@master01:~# echo $(cat ~/.kube/config | base64) | tr -d " "
YXBpVmVyc2lvbjogdjEKY2x1c3RlcnM6Ci0gY2x1c3RlcjoKICA……

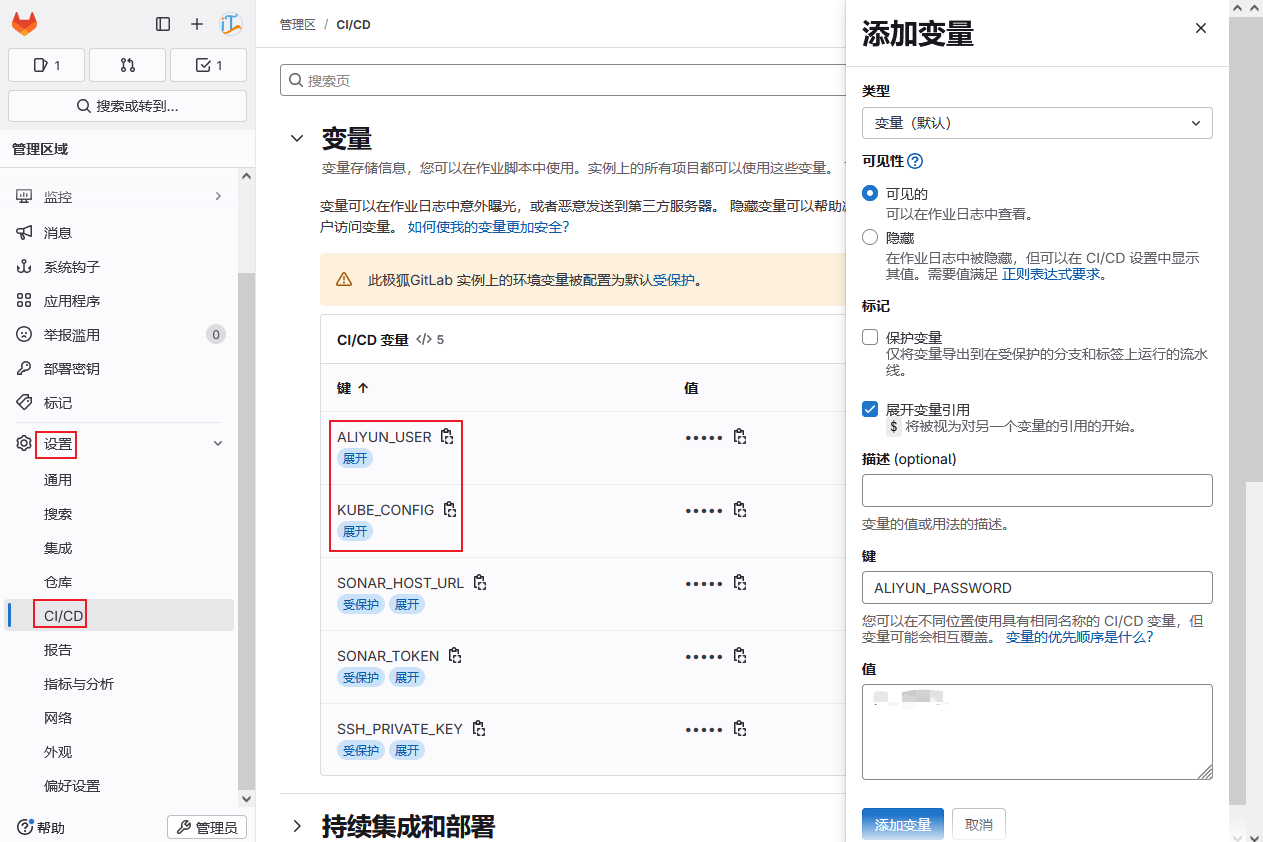

添加变量 KUBE_CONFIG 。
227

提示：由于后续流水线中作业有 main 和 tag 两种触发方式，因此建议将变量取消受保护。
同时对于 Kubernetes 的部署可参考： 附042.Kubernetes_v1.33.0生成环境高可用部署方案

Gitlab CICD项目整合

项目整合

整合设计

当前后端 java 和前端 web 的构建、测试、编译基于学习目的，都由独立项目通过 gitlab 验证，基于生产环境需要，现需要整合至一个项目中，从而将多个子项目放在一个项目代码仓中。

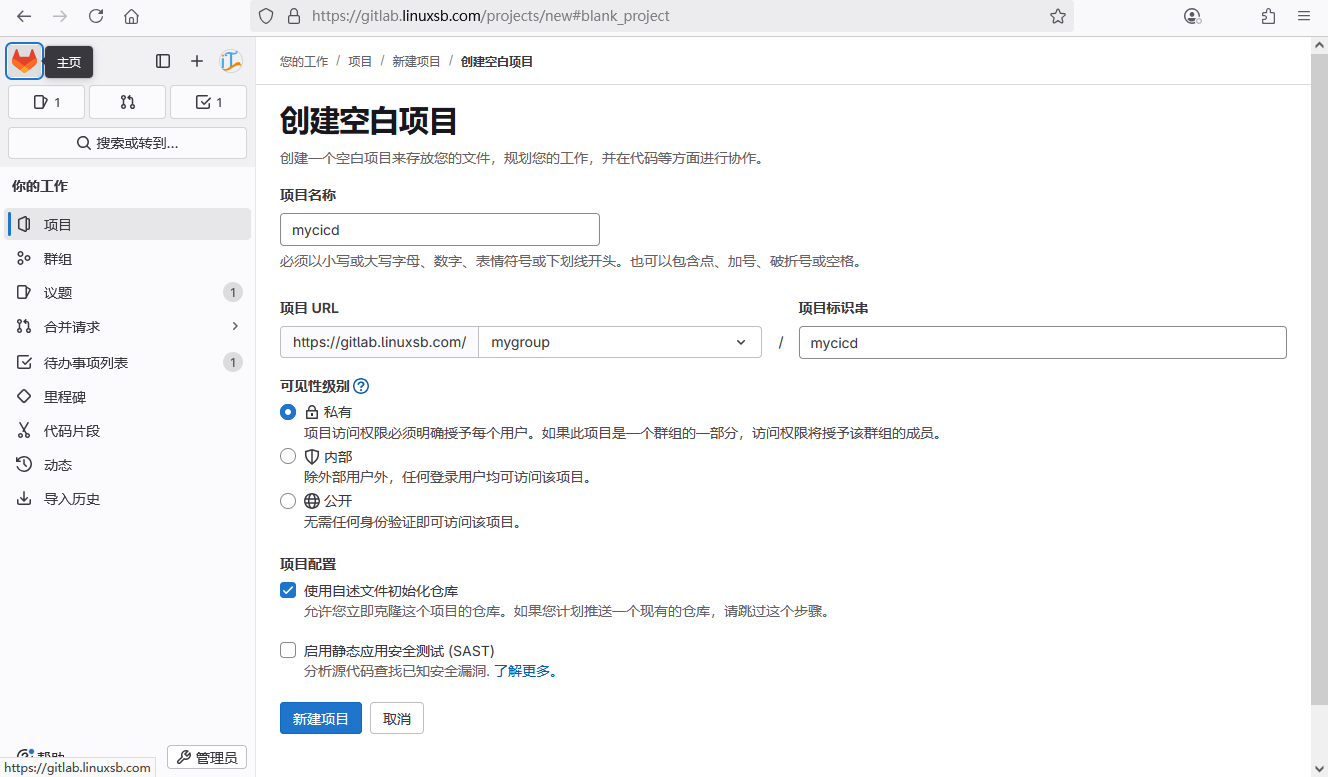

gitlab 创建总项目： mycicd 。
由于整合后的新项目为 mycicd ，因此原有部分文件的内容涉及路径部分均需要稍作调整，sonarqube代码检查对接的gitlab项目也需要重新调整。
213

[root@gitclient ~]# git clone git@gitlab.linuxsb.com:mygroup/mycicd.git
[root@gitclient ~]# cd mycicd/

复制前后端项目至该目录。

[root@gitclient mycicd]# cp -rp ../apiserver .
[root@gitclient mycicd]# cp -rp ../webui .
[root@gitclient mycicd]# tree -L 2 .
.
├── apiserver
│   ├── deployjavaci.yaml
│   ├── deployjavaprod.yaml
│   ├── deployjavatest.yaml
│   ├── Dockerfile
│   ├── HELP.md
│   ├── mvnw
│   ├── mvnw.cmd
│   ├── pom.xml
│   ├── README.md
│   └── src
├── README.md
└── webui├── babel.config.js├── deploywebuici.yaml├── deploywebuiprod.yaml├── deploywebuitest.yaml├── Dockerfile├── jsconfig.json├── node_modules├── package.json├── package-lock.json├── public├── README.md├── src└── vue.config.js

后端Java项目部署

后端Java项目静态检查

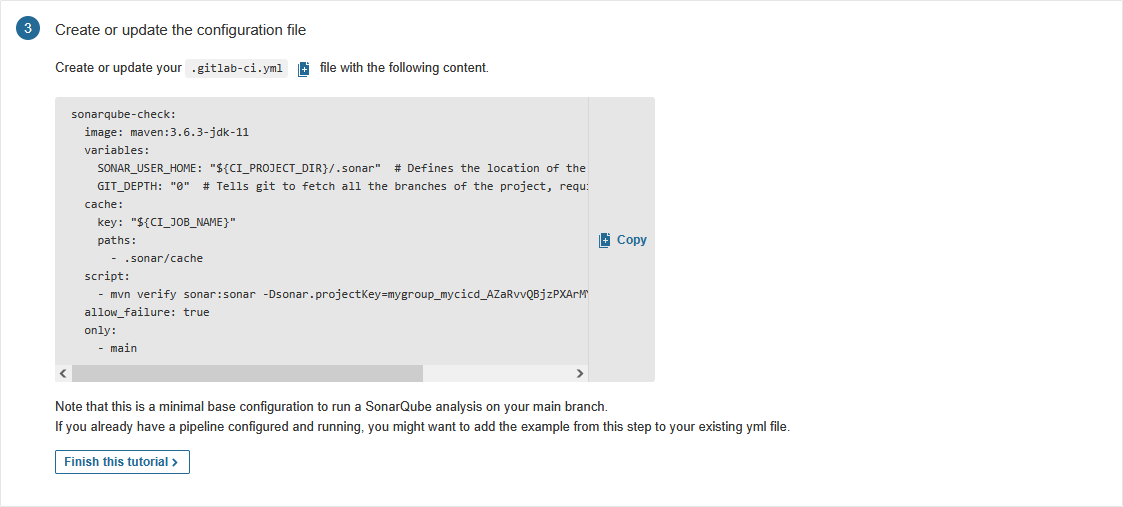

参考实践002-Gitlab CICD静态代码检查 ，重新配置 sonarqube 对 gitlab 新建的 mycicd 项目的检查。

214

后端Java项目镜像构建

目录有所调整。

[root@gitclient mycicd]# vim apiserver/Dockerfile
FROM uhub.service.ucloud.cn/imxhy/maven:3.8.5-openjdk-17MAINTAINER xhy@itzgr.cnRUN cp /usr/share/zoneinfo/Asia/Shanghai /etc/localtime && echo "Asia/Shanghai" > /etc/timezoneEXPOSE 8080WORKDIR /opt/apiserviceCOPY target/apiservice-0.0.1-SNAPSHOT.jar ./ENTRYPOINT ["java","-jar","/opt/apiservice/apiservice-0.0.1-SNAPSHOT.jar"]
创建Java项目部署文件

调整如下 ci 、 test 、 prod 部署文件。

  • ci 部署文件
[root@gitclient mycicd]# vim apiserver/deployjavaci.yaml
---
apiVersion: v1
kind: Namespace
metadata:name: gitlabci---
apiVersion: apps/v1
kind: Deployment
metadata:name: deploy-apiserver-cinamespace: gitlabci
spec:replicas: 2revisionHistoryLimit: 5selector:matchLabels:app: apiserver-cistrategy:type: RollingUpdaterollingUpdate:maxUnavailable: 25%maxSurge: 25%template:metadata:labels:app: apiserver-cispec:containers:- name: apiserver-cienv:- name: TZvalue: Asia/Shanghaiimage: __POD_CONTAINERS_IMAGE__imagePullPolicy: IfNotPresentports:- containerPort: 8080protocol: TCPreadinessProbe:httpGet:path: /demo/helloport: 8080scheme: HTTPinitialDelaySeconds: 30periodSeconds: 10livenessProbe:httpGet:path: /demo/helloport: 8080scheme: HTTPinitialDelaySeconds: 30periodSeconds: 10---
apiVersion: v1
kind: Service
metadata:name: service-apiserver-cinamespace: gitlabci
spec:ports:- nodePort: 32101port: 8080protocol: TCPtargetPort: 8080selector:app: apiserver-cisessionAffinity: ClientIPtype: NodePort
  • test 部署文件
[root@gitclient mycicd]# vim apiserver/deployjavatest.yaml
---
apiVersion: v1
kind: Namespace
metadata:name: gitlabtest---
apiVersion: apps/v1
kind: Deployment
metadata:name: deploy-apiserver-testnamespace: gitlabtest
spec:replicas: 2revisionHistoryLimit: 5selector:matchLabels:app: apiserver-teststrategy:type: RollingUpdaterollingUpdate:maxUnavailable: 25%maxSurge: 25%template:metadata:labels:app: apiserver-testspec:containers:- name: apiserver-testenv:- name: TZvalue: Asia/Shanghaiimage: __POD_CONTAINERS_IMAGE__imagePullPolicy: IfNotPresentports:- containerPort: 8080protocol: TCPreadinessProbe:httpGet:path: /demo/helloport: 8080scheme: HTTPinitialDelaySeconds: 30periodSeconds: 10livenessProbe:httpGet:path: /demo/helloport: 8080scheme: HTTPinitialDelaySeconds: 30periodSeconds: 10---
apiVersion: v1
kind: Service
metadata:name: service-apiserver-testnamespace: gitlabtest
spec:ports:- nodePort: 32102port: 8080protocol: TCPtargetPort: 8080selector:app: apiserver-testsessionAffinity: ClientIPtype: NodePort
  • prod 部署文件
[root@gitclient mycicd]# vim apiserver/deployjavaprod.yaml
---
apiVersion: v1
kind: Namespace
metadata:name: gitlabprod---
apiVersion: apps/v1
kind: Deployment
metadata:name: deploy-apiserver-prodnamespace: gitlabprod
spec:replicas: 2revisionHistoryLimit: 5selector:matchLabels:app: apiserver-prodstrategy:type: RollingUpdaterollingUpdate:maxUnavailable: 25%maxSurge: 25%template:metadata:labels:app: apiserver-prodspec:containers:- name: apiserver-prodenv:- name: TZvalue: Asia/Shanghaiimage: __POD_CONTAINERS_IMAGE__imagePullPolicy: IfNotPresentports:- containerPort: 8080protocol: TCPreadinessProbe:httpGet:path: /demo/helloport: 8080scheme: HTTPinitialDelaySeconds: 30periodSeconds: 10livenessProbe:httpGet:path: /demo/helloport: 8080scheme: HTTPinitialDelaySeconds: 30periodSeconds: 10---
apiVersion: v1
kind: Service
metadata:name: service-apiserver-prodnamespace: gitlabprod
spec:ports:- nodePort: 32103port: 8080protocol: TCPtargetPort: 8080selector:app: apiserver-prodsessionAffinity: ClientIPtype: NodePort
创建完整流水线

创建如下流水线，并且将后端 Java 项目的编译构建阶段全部整合到一起。并且最后直接使用 git clone 使用 autotest 项目进行最后的测试。

即对于后端 Java 项目，整合 UnitTest+compile+sonarqube-check ----> build ----> deploy_java_ci/deploy_java_test ----> check_java_ci_pod/check_java_test_pod ----> test 全链路流程。

[root@gitclient mycicd]# vim apiserver/.gitlab-ci.yml
stages:- compile- build- deploy- check- testvariables:KUBECONFIG: "/.kube/config"PROJECT_DIR: "${CI_PROJECT_DIR}/apiserver"GITLAB_HOST: gitlab.linuxsb.comGITLAB_PORT: "32222"REPO_URL: git@${GITLAB_HOST}:mygroup/autotest.gitunittest_java:stage: compileimage: maven:3.8.5-openjdk-17script:- cd ${PROJECT_DIR}- mvn verify -Dmaven.test.failure.ignore=true- ls target/surefire-reports/*.xmlrules:- if: $CI_COMMIT_BRANCH == "main" || $CI_COMMIT_TAGartifacts:when: alwaysreports:junit:- apiserver/target/surefire-reports/TEST-*.xml- apiserver/target/failsafe-reports/TEST-*.xmltags:- study-runnercompile_java:stage: compileimage: uhub.service.ucloud.cn/imxhy/maven:3.8.5-openjdk-17artifacts:paths:- apiserver/target/apiservice-0.0.1-SNAPSHOT.jarscript:- pwd- cd ${PROJECT_DIR}- mvn clean- mvn compile- mvn package -Dmaven.test.skip=true- ls targetrules:- if: $CI_COMMIT_BRANCH == "main" || $CI_COMMIT_TAGtags:- study-runnersonarqube_check_java:stage: compileimage: maven:3.8.5-openjdk-17variables:SONAR_USER_HOME: "${CI_PROJECT_DIR}/apiserver/.sonar"GIT_DEPTH: "0"cache:key: "${CI_JOB_NAME}"paths:- .sonar/cachescript:- cd ${PROJECT_DIR}- mvn verify sonar:sonar -Dsonar.projectKey=mygroup_mycicd_AZaRvvQBjzPXArMYpIcZallow_failure: truerules:- if: $CI_COMMIT_BRANCH == "main"tags:- study-runnerbuild_java:stage: buildimage: uhub.service.ucloud.cn/imxhy/executor:v1.9.0-debugneeds:- unittest_java- compile_javascript:- cd ${PROJECT_DIR}- ls target- IMAGE_TAG=$(echo "${CI_COMMIT_TIMESTAMP}" | sed 's/T/_/g; s/-//g; s/://g' | cut -c1-15)- IMAGE_TAG_TO_INSTALL=${CI_COMMIT_TAG:-$IMAGE_TAG}- echo ${IMAGE_TAG_TO_INSTALL}- mkdir -p /kaniko/.docker- echo "{\"auths\":{\"registry.cn-hangzhou.aliyuncs.com\":{\"username\":\"${ALIYUN_USER}\",\"password\":\"${ALIYUN_PASSWORD}\"}}}" > /kaniko/.docker/config.json- cat /kaniko/.docker/config.json- echo ${PROJECT_DIR}- echo {\"username\":\"${ALIYUN_USER}\",\"password\":\"${ALIYUN_PASSWORD}\"}- ls ${PROJECT_DIR}/Dockerfile- >/kaniko/executor--context "${PROJECT_DIR}"--dockerfile "${PROJECT_DIR}/Dockerfile"--destination "registry.cn-hangzhou.aliyuncs.com/xhyimages/apiservice:${IMAGE_TAG_TO_INSTALL}"--registry-mirror "https://dbzucv6w.mirror.aliyuncs.com"rules:- if: $CI_COMMIT_BRANCH == "main" || $CI_COMMIT_TAGtags:- study-runnerdeploy_java_ci:stage: deployimage: uhub.service.ucloud.cn/imxhy/kubectl:1.33.0script:- mkdir -p /.kube- echo $KUBE_CONFIG | base64 -d > $KUBECONFIG- kubectl version- IMAGE_TAG=$(echo "${CI_COMMIT_TIMESTAMP}" | sed 's/T/_/g; s/-//g; s/://g' | cut -c1-15)- IMAGE_TAG_TO_INSTALL=${CI_COMMIT_TAG:-$IMAGE_TAG}- echo $IMAGE_TAG_TO_INSTAL- sed -i "s#__POD_CONTAINERS_IMAGE__#registry.cn-hangzhou.aliyuncs.com/xhyimages/apiservice:${IMAGE_TAG_TO_INSTALL}#g" apiserver/deployjavaci.yaml- kubectl apply -f apiserver/deployjavaci.yaml || exit 1rules:- if: $CI_COMMIT_BRANCH == "main"tags:- study-runnerdeploy_java_test:stage: deployimage: uhub.service.ucloud.cn/imxhy/kubectl:1.33.0when: manualscript:- mkdir -p /.kube- echo $KUBE_CONFIG | base64 -d > $KUBECONFIG- kubectl version- IMAGE_TAG=$(echo "${CI_COMMIT_TIMESTAMP}" | sed 's/T/_/g; s/-//g; s/://g' | cut -c1-15)- IMAGE_TAG_TO_INSTALL=${CI_COMMIT_TAG:-$IMAGE_TAG}- echo $IMAGE_TAG_TO_INSTAL- sed -i "s#__POD_CONTAINERS_IMAGE__#registry.cn-hangzhou.aliyuncs.com/xhyimages/apiservice:${IMAGE_TAG_TO_INSTALL}#g" apiserver/deployjavatest.yaml- kubectl apply -f apiserver/deployjavatest.yaml || exit 1rules:- if: $CI_COMMIT_BRANCH == "main" || $CI_COMMIT_TAGtags:- study-runnerdeploy_java_prod:stage: deployimage: uhub.service.ucloud.cn/imxhy/kubectl:1.33.0when: manualscript:- mkdir -p /.kube- echo $KUBE_CONFIG | base64 -d > $KUBECONFIG- kubectl version- IMAGE_TAG=$(echo "${CI_COMMIT_TIMESTAMP}" | sed 's/T/_/g; s/-//g; s/://g' | cut -c1-15)- IMAGE_TAG_TO_INSTALL=${CI_COMMIT_TAG:-$IMAGE_TAG}- echo $IMAGE_TAG_TO_INSTAL- sed -i "s#__POD_CONTAINERS_IMAGE__#registry.cn-hangzhou.aliyuncs.com/xhyimages/apiservice:${IMAGE_TAG_TO_INSTALL}#g" apiserver/deployjavaprod.yaml- kubectl apply -f apiserver/deployjavaprod.yaml || exit 1rules:- if: $CI_COMMIT_TAGtags:- study-runnercheck_java_ci_pod:stage: checkimage: uhub.service.ucloud.cn/imxhy/kubectl:1.33.0script:- mkdir -p /.kube- echo $KUBE_CONFIG | base64 -d > $KUBECONFIG- timeout 120 bash -c "until kubectl get pods -n gitlabci -l app=apiserver-ci --field-selector=status.phase=Running --no-headers | grep '1/1'; do sleep 3; done"rules:- if: $CI_COMMIT_BRANCH == "main"needs:- deploy_java_citags:- study-runnercheck_java_test_pod:stage: checkimage: uhub.service.ucloud.cn/imxhy/kubectl:1.33.0script:- mkdir -p /.kube- echo $KUBE_CONFIG | base64 -d > $KUBECONFIG- timeout 120 bash -c "until kubectl get pods -n gitlabtest -l app=apiserver-test --field-selector=status.phase=Running --no-headers | grep '1/1'; do sleep 3; done"rules:- if: $CI_COMMIT_BRANCH == "main" || $CI_COMMIT_TAGneeds:- deploy_java_testtags:- study-runnercheck_java_prod_pod:stage: checkimage: uhub.service.ucloud.cn/imxhy/kubectl:1.33.0script:- mkdir -p /.kube- echo $KUBE_CONFIG | base64 -d > $KUBECONFIG- timeout 120 bash -c "until kubectl get pods -n gitlabprod -l app=apiserver-prod --field-selector=status.phase=Running --no-headers | grep '1/1'; do sleep 3; done"rules:- if: $CI_COMMIT_TAGneeds:- deploy_java_prodtags:- study-runnertest:stage: testimage: python:3.13.3before_script:- mkdir -p ~/.ssh- chmod 700 ~/.ssh- echo "$SSH_PRIVATE_KEY" > ~/.ssh/id_rsa- chmod 600 ~/.ssh/id_rsa- echo "Host ${GITLAB_HOST}" >> ~/.ssh/config- echo "    Port ${GITLAB_PORT}" >> ~/.ssh/config- echo "    User git" >> ~/.ssh/config- echo "    IdentityFile ~/.ssh/id_rsa" >> ~/.ssh/config- echo "    StrictHostKeyChecking no" >> ~/.ssh/config- ssh-keyscan -p ${GITLAB_PORT} ${GITLAB_HOST} >> ~/.ssh/known_hostsscript:- git clone -b main ${REPO_URL}- cd autotest- python -m pip install --no-cache-dir -r requirements.txt- mkdir -p tests/reports- cd tests && pytest -s --junitxml=reports/report.xml || echo "Pytest exited with $?"- pwd- ls -l .- ls -l reportsartifacts:reports:junit: autotest/tests/reports/report.xmlrules:- if: $CI_COMMIT_BRANCH == "main"tags:- study-runner

前端webui项目部署

前端webui项目镜像构建

目录有所调整。

[root@gitclient mycicd]# vim webui/Dockerfile
FROM uhub.service.ucloud.cn/imxhy/node:23.11.0MAINTAINER xhy@itzgr.comRUN npm install -g @vue/cliWORKDIR /opt/webui/COPY . ./RUN npm installENTRYPOINT ["npm","run","serve"]
创建webui项目部署文件

调整如下 ci 、 test 、 prod 部署文件。

  • ci 部署文件
[root@gitclient mycicd]# vim webui/deploywebuici.yaml
---
apiVersion: v1
kind: Namespace
metadata:name: gitlabci---
apiVersion: apps/v1
kind: Deployment
metadata:name: deploy-webui-cinamespace: gitlabci
spec:replicas: 2revisionHistoryLimit: 5selector:matchLabels:app: webui-cistrategy:type: RollingUpdaterollingUpdate:maxUnavailable: 25%maxSurge: 25%template:metadata:labels:app: webui-cispec:containers:- name: webui-cienv:- name: TZvalue: Asia/Shanghaiimage: __POD_CONTAINERS_IMAGE__imagePullPolicy: IfNotPresentports:- containerPort: 8080protocol: TCPreadinessProbe:httpGet:path: /port: 8080scheme: HTTPinitialDelaySeconds: 30periodSeconds: 10livenessProbe:httpGet:path: /port: 8080scheme: HTTPinitialDelaySeconds: 30periodSeconds: 10---
apiVersion: v1
kind: Service
metadata:name: service-webui-cinamespace: gitlabci
spec:ports:- nodePort: 32111port: 8080protocol: TCPtargetPort: 8080selector:app: webui-cisessionAffinity: ClientIPtype: NodePort
  • test 部署文件
[root@gitclient mycicd]# vim webui/deploywebuitest.yaml
---
apiVersion: v1
kind: Namespace
metadata:name: gitlabtest---
apiVersion: apps/v1
kind: Deployment
metadata:name: deploy-webui-testnamespace: gitlabtest
spec:replicas: 2revisionHistoryLimit: 5selector:matchLabels:app: webui-teststrategy:type: RollingUpdaterollingUpdate:maxUnavailable: 25%maxSurge: 25%template:metadata:labels:app: webui-testspec:containers:- name: webui-testenv:- name: TZvalue: Asia/Shanghaiimage: __POD_CONTAINERS_IMAGE__imagePullPolicy: IfNotPresentports:- containerPort: 8080protocol: TCPreadinessProbe:httpGet:path: /port: 8080scheme: HTTPinitialDelaySeconds: 30periodSeconds: 10livenessProbe:httpGet:path: /port: 8080scheme: HTTPinitialDelaySeconds: 30periodSeconds: 10---
apiVersion: v1
kind: Service
metadata:name: service-webui-testnamespace: gitlabtest
spec:ports:- nodePort: 32112port: 8080protocol: TCPtargetPort: 8080selector:app: webui-testsessionAffinity: ClientIPtype: NodePort
  • prod 部署文件
[root@gitclient mycicd]# vim webui/deploywebuiprod.yaml
---
apiVersion: v1
kind: Namespace
metadata:name: gitlabprod---
apiVersion: apps/v1
kind: Deployment
metadata:name: deploy-webui-prodnamespace: gitlabprod
spec:replicas: 2revisionHistoryLimit: 5selector:matchLabels:app: webui-prodstrategy:type: RollingUpdaterollingUpdate:maxUnavailable: 25%maxSurge: 25%template:metadata:labels:app: webui-prodspec:containers:- name: webui-prodenv:- name: TZvalue: Asia/Shanghaiimage: __POD_CONTAINERS_IMAGE__imagePullPolicy: IfNotPresentports:- containerPort: 8080protocol: TCPreadinessProbe:httpGet:path: /port: 8080scheme: HTTPinitialDelaySeconds: 30periodSeconds: 10livenessProbe:httpGet:path: /port: 8080scheme: HTTPinitialDelaySeconds: 30periodSeconds: 10---
apiVersion: v1
kind: Service
metadata:name: service-webui-prodnamespace: gitlabprod
spec:ports:- nodePort: 32113port: 8080protocol: TCPtargetPort: 8080selector:app: webui-prodsessionAffinity: ClientIPtype: NodePort
创建完整流水线

创建如下流水线，并且将前端 webui 项目的构建阶段全部整合到一起。
即对于前端 webui 项目，整合 build ----> deploy_webui_ci/deploy_webui_test ----> check_webui_ci_pod/check_webui_test_pod 全链路流程。

[root@gitclient mycicd]# vim webui/.gitlab-ci.yml
stages:- build- deploy- checkvariables:KUBECONFIG: "/.kube/config"PROJECT_DIR: "${CI_PROJECT_DIR}/webui"build_webui:stage: buildimage: uhub.service.ucloud.cn/imxhy/executor:v1.9.0-debugscript:- cd ${PROJECT_DIR}- IMAGE_TAG=$(echo "${CI_COMMIT_TIMESTAMP}" | sed 's/T/_/g; s/-//g; s/://g' | cut -c1-15)- IMAGE_TAG_TO_INSTALL=${CI_COMMIT_TAG:-$IMAGE_TAG}- echo $IMAGE_TAG_TO_INSTALL- mkdir -p /kaniko/.docker- echo "{\"auths\":{\"registry.cn-hangzhou.aliyuncs.com\":{\"username\":\"${ALIYUN_USER}\",\"password\":\"${ALIYUN_PASSWORD}\"}}}" > /kaniko/.docker/config.json- cat /kaniko/.docker/config.json- echo ${PROJECT_DIR}- echo {\"username\":\"${ALIYUN_USER}\",\"password\":\"${ALIYUN_PASSWORD}\"}- ls ${PROJECT_DIR}/Dockerfile- >/kaniko/executor--context "${PROJECT_DIR}"--dockerfile "${PROJECT_DIR}/Dockerfile"--destination "registry.cn-hangzhou.aliyuncs.com/xhyimages/webui:${IMAGE_TAG_TO_INSTALL}"--registry-mirror "https://dbzucv6w.mirror.aliyuncs.com"rules:- if: $CI_COMMIT_BRANCH == "main" || $CI_COMMIT_TAGtags:- study-runnerdeploy_webui_ci:stage: deployimage: uhub.service.ucloud.cn/imxhy/kubectl:1.33.0script:- mkdir -p /.kube- echo $KUBE_CONFIG | base64 -d > $KUBECONFIG- kubectl version- IMAGE_TAG=$(echo "${CI_COMMIT_TIMESTAMP}" | sed 's/T/_/g; s/-//g; s/://g' | cut -c1-15)- IMAGE_TAG_TO_INSTALL=${CI_COMMIT_TAG:-$IMAGE_TAG}- sed -i "s#__POD_CONTAINERS_IMAGE__#registry.cn-hangzhou.aliyuncs.com/xhyimages/webui:${IMAGE_TAG_TO_INSTALL}#g" webui/deploywebuici.yaml- kubectl apply -f webui/deploywebuici.yaml || exit 1rules:- if: $CI_COMMIT_BRANCH == "main"tags:- study-runnerdeploy_webui_test:stage: deployimage: uhub.service.ucloud.cn/imxhy/kubectl:1.33.0when: manualscript:- mkdir -p /.kube- echo $KUBE_CONFIG | base64 -d > $KUBECONFIG- kubectl version- IMAGE_TAG=$(echo "${CI_COMMIT_TIMESTAMP}" | sed 's/T/_/g; s/-//g; s/://g' | cut -c1-15)- IMAGE_TAG_TO_INSTALL=${CI_COMMIT_TAG:-$IMAGE_TAG}- sed -i "s#__POD_CONTAINERS_IMAGE__#registry.cn-hangzhou.aliyuncs.com/xhyimages/webui:${IMAGE_TAG_TO_INSTALL}#g" webui/deploywebuitest.yaml- kubectl apply -f webui/deploywebuitest.yaml || exit 1rules:- if: $CI_COMMIT_BRANCH == "main" || $CI_COMMIT_TAGtags:- study-runnerdeploy_webui_prod:stage: deployimage: uhub.service.ucloud.cn/imxhy/kubectl:1.33.0when: manualscript:- mkdir -p /.kube- echo $KUBE_CONFIG | base64 -d > $KUBECONFIG- kubectl version- IMAGE_TAG=$(echo "${CI_COMMIT_TIMESTAMP}" | sed 's/T/_/g; s/-//g; s/://g' | cut -c1-15)- IMAGE_TAG_TO_INSTALL=${CI_COMMIT_TAG:-$IMAGE_TAG}- sed -i "s#__POD_CONTAINERS_IMAGE__#registry.cn-hangzhou.aliyuncs.com/xhyimages/webui:${IMAGE_TAG_TO_INSTALL}#g" webui/deploywebuiprod.yaml- kubectl apply -f webui/deploywebuiprod.yaml || exit 1rules:- if: $CI_COMMIT_TAGtags:- study-runnercheck_webui_ci_pod:stage: checkimage: uhub.service.ucloud.cn/imxhy/kubectl:1.33.0script:- mkdir -p /.kube- echo $KUBE_CONFIG | base64 -d > $KUBECONFIG- timeout 120 bash -c "until kubectl get pods -n gitlabci -l app=webui-ci --field-selector=status.phase=Running --no-headers | grep '1/1'; do sleep 3; done"rules:- if: $CI_COMMIT_BRANCH == "main"needs:- deploy_webui_citags:- study-runnercheck_webui_test_pod:stage: checkimage: uhub.service.ucloud.cn/imxhy/kubectl:1.33.0script:- mkdir -p /.kube- echo $KUBE_CONFIG | base64 -d > $KUBECONFIG- timeout 120 bash -c "until kubectl get pods -n gitlabtest -l app=webui-test --field-selector=status.phase=Running --no-headers | grep '1/1'; do sleep 3; done"rules:- if: $CI_COMMIT_BRANCH == "main" || $CI_COMMIT_TAGneeds:- deploy_webui_testtags:- study-runnercheck_webui_prod_pod:stage: checkimage: uhub.service.ucloud.cn/imxhy/kubectl:1.33.0script:- mkdir -p /.kube- echo $KUBE_CONFIG | base64 -d > $KUBECONFIG- timeout 120 bash -c "until kubectl get pods -n gitlabprod -l app=webui-prod --field-selector=status.phase=Running --no-headers | grep '1/1'; do sleep 3; done"rules:- if: $CI_COMMIT_TAGneeds:- deploy_webui_prodtags:- study-runner

构建父子类型流水线

父子类型流水线适用于将多个子项目放在一个项目代码仓中的场景。
该场景中，流水线中存在后端 Java 、前端 webui 两个项目的编译、构建、发布以及集成在一起的测试和部署等。
因此可以使用父子类型的流水线，且配置是如果只修改了Java子项目，则只执行和Java子项目相关的流水线任务即可。

前端子项目的目录为 webui，后端子项目的目录为apiserver，组建父子类型的流水线，就是在项目的根目录创建流水线发布文件.gitlab-ci.yml作为父流水线的配置，各子项目分别创建一个.gitlab-ci.yml作为子流水线的位置。

如上所致 java 后端和 webui 前端流水线均创建完成。

  • 父流水线
    子流水线不会自动触发，需要项目根目录下的.gitlab-ci.yml文件进行触发。
    在父流水线中调用子流水线需要使用关键字 trigger 和 include 。
[root@gitclient mycicd]# vim .gitlab-ci.yml
stages:- triggers- pre-checkverify_files:stage: pre-checkscript:- ls -l apiserver/.gitlab-ci.yml- ls -l webui/.gitlab-ci.ymltrigger_apiserver:stage: triggerstrigger:include: apiserver/.gitlab-ci.ymlforward:pipeline_variables: truevariables:PARENT_TAG: $CI_COMMIT_TAGrules:- if: $CI_COMMIT_BRANCH == "main"changes:- apiserver/*- if: $CI_COMMIT_TAGchanges: []trigger_webui:stage: triggerstrigger:include: webui/.gitlab-ci.ymlforward:pipeline_variables: truevariables:PARENT_TAG: $CI_COMMIT_TAGrules:- if: $CI_COMMIT_BRANCH == "main"changes:- webui/*- if: $CI_COMMIT_TAGchanges: []

如上定义了一个节点， trigger ，然后 trigger 里定义了两个任务，通过 include 关键字将子目录下的 .gitlab-ci.yml 引用。
rules 和 changes 关键字是用来控制 job 触发执行的，指定具体的目录。
如上 trigger_back 的 job 指定了检测目录为 apiserver，即只有当 apiserver 目录中的文件或代码发生了变化，apiserver 目录中的子流水线才会执行。

  • 提交流水线
    首次提交后，由于前后端都是第一次生成，因此会自动执行完所有任务。
[root@gitclient mycicd]# git add .
[root@gitclient mycicd]# git status [root@gitclient mycicd]# git commit -m "Deploy apiserver and webui cicd"
[root@gitclient mycicd]# git push origin main

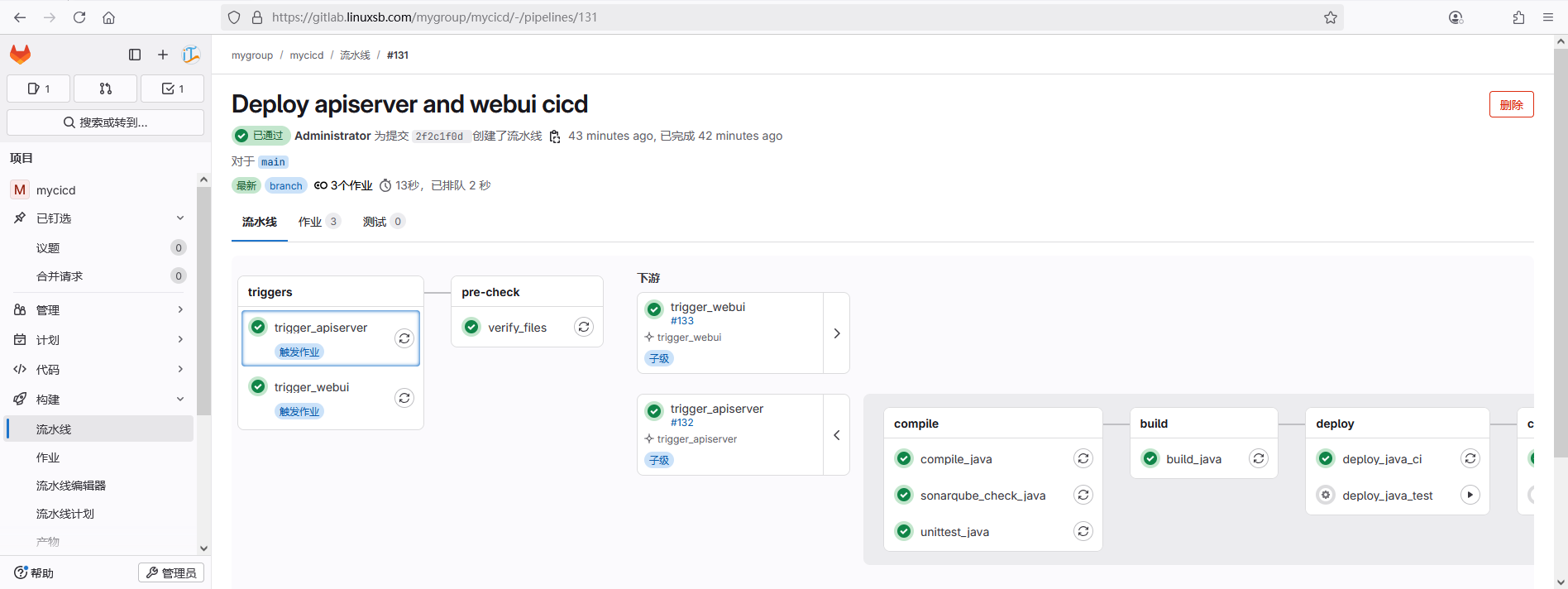

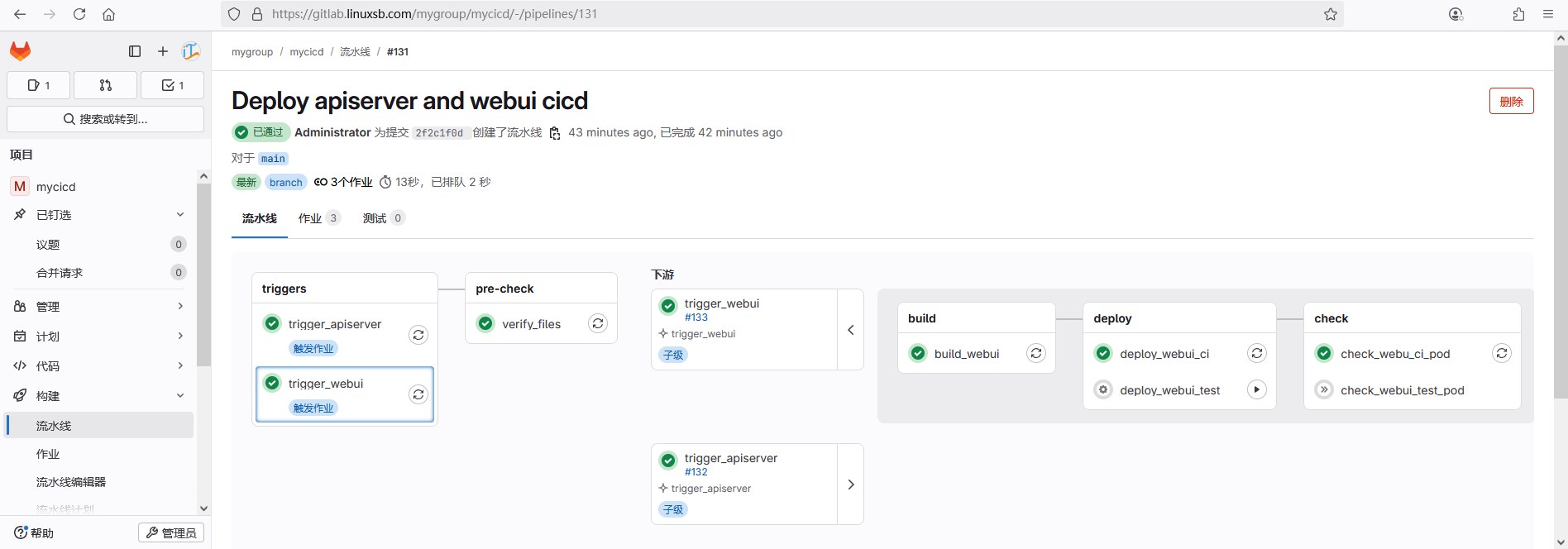

查看流水线

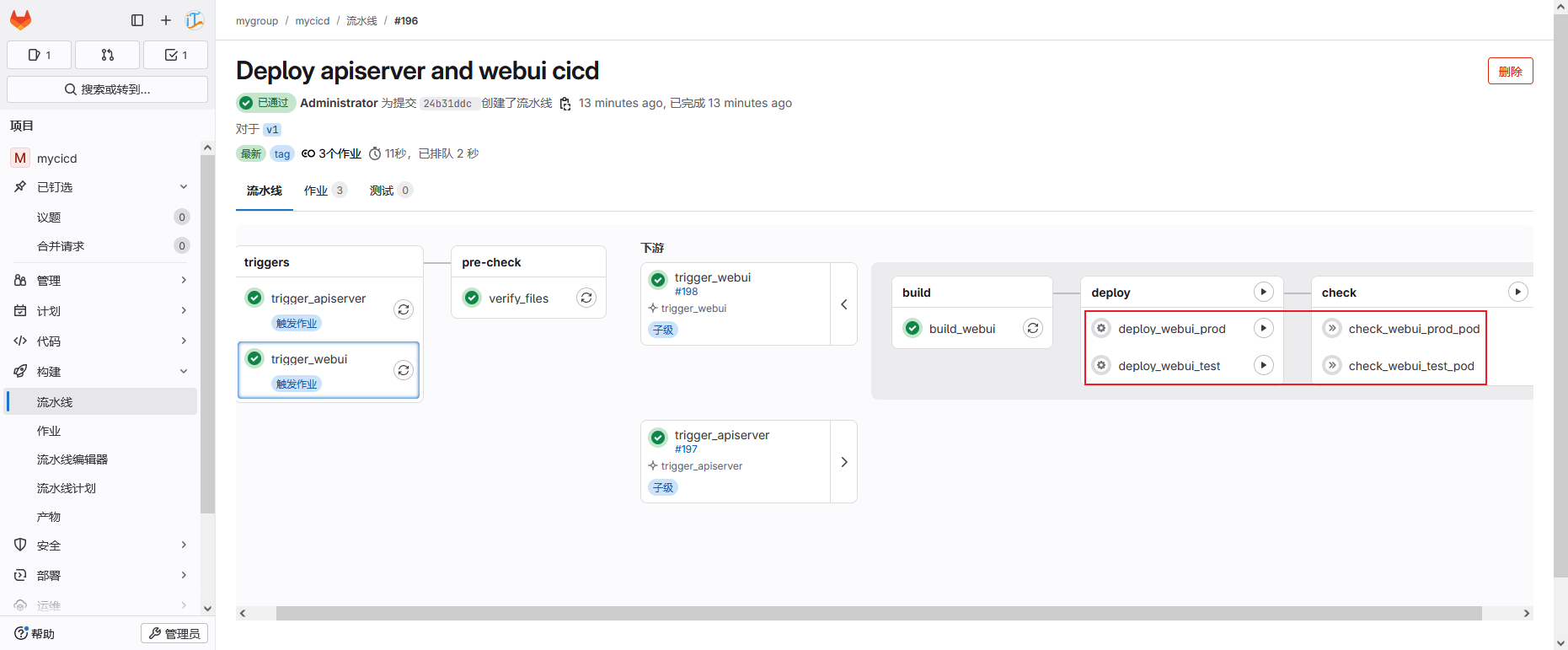

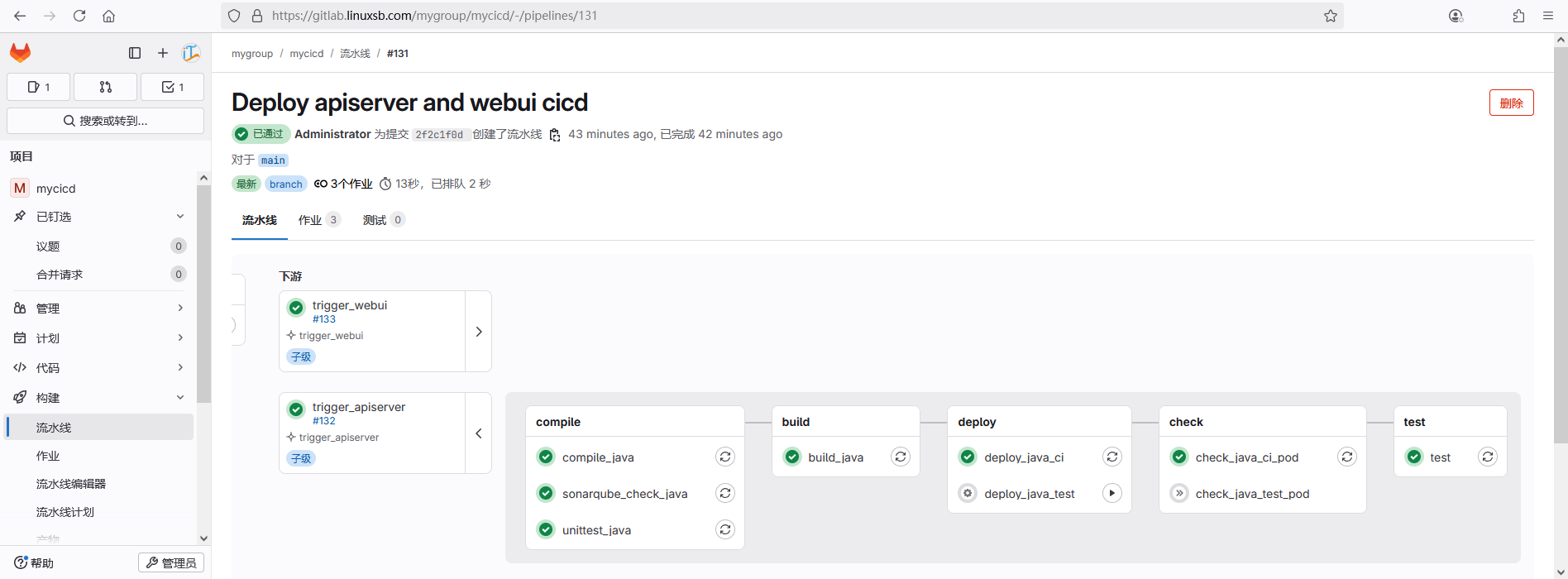

查看提交流水线后的作业情况。

215

216
217

确认验证

部署情况确认

查看部署在 Kubernetes 后的应用，

root@master01:~# kubectl -n gitlabci get pods -o wide
NAME                                   READY   STATUS    RESTARTS   AGE    IP             NODE       NOMINATED NODE   READINESS GATES
deploy-apiserver-ci-68655894c8-qzcwr   1/1     Running   0          117m   10.10.19.82    worker03   <none>           <none>
deploy-apiserver-ci-68655894c8-vrdwd   1/1     Running   0          117m   10.10.5.47     worker01   <none>           <none>
deploy-webui-ci-5cfb75dfcf-7zm8w       1/1     Running   0          111m   10.10.19.115   worker03   <none>           <none>
deploy-webui-ci-5cfb75dfcf-zncr9       1/1     Running   0          111m   10.10.5.35     worker01   <none>           <none>
root@master01:~# kubectl -n gitlabci get svc -o wide
NAME                   TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)          AGE    SELECTOR
service-apiserver-ci   NodePort   10.20.29.161   <none>        8080:32101/TCP   117m   app=apiserver-ci
service-webui-ci       NodePort   10.20.10.106   <none>        8080:32111/TCP   112m   app=webui-ci
root@master01:~# kubectl -n gitlabci get deployments.apps
NAME                  READY   UP-TO-DATE   AVAILABLE   AGE
deploy-apiserver-ci   2/2     2            2           117m
deploy-webui-ci       2/2     2            2           112m
验证后端应用

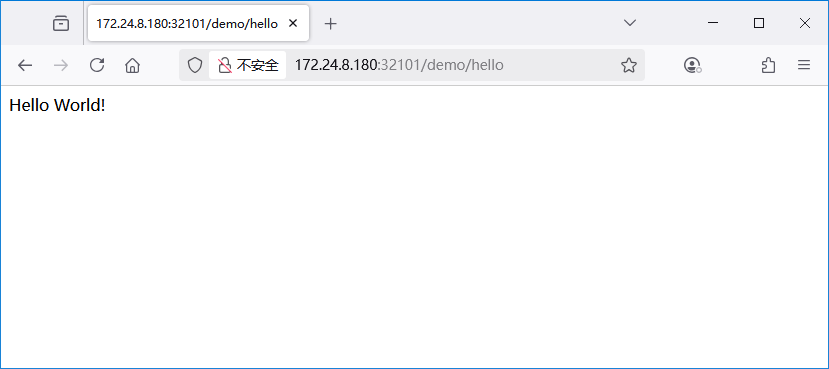

浏览器直接访问： http://172.24.8.180:32101/demo/hello 。

218

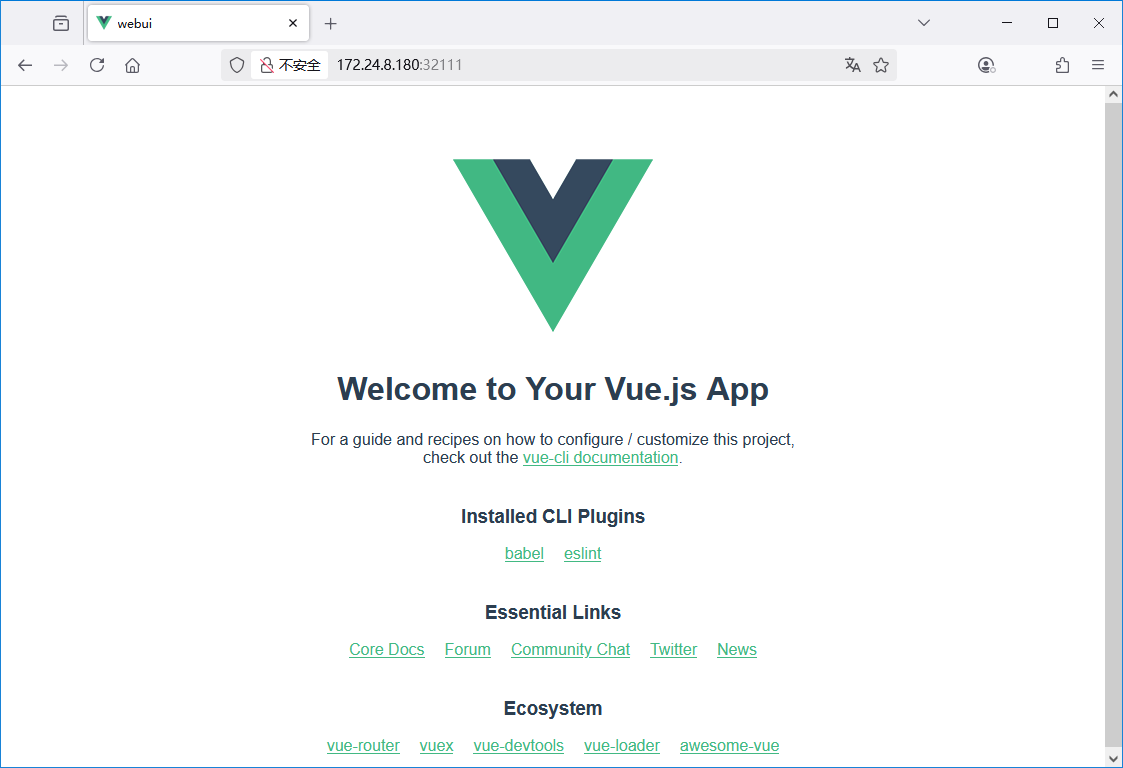

验证前端应用

浏览器直接访问： http://172.24.8.180:32111
219

Ddevops梳理

如上所示为一个包含前后端的完整流水线，其主要包括过程总结如下：

  1. 当后端研发人员提交代码后，流水线会自动触发。首先执行compile阶段，主要包括unittest_java、compile_java和静态代码检查sonarqube_check_java，这三个认为是并行执行的。而且只要compile阶段执行完成，不论单元测试和静态代码检查是否执行完成，都会执行第二个build镜像构建阶段。当build镜像构建阶段完成后，自动部署到CI环境，CI环境部署完成后，开始检查CI环境中的Pod状态是否正常。检查完成后，开始自动执行自动化测试。当自动化测试执行完成后，根据测试结果及其他需求，计划是否要部署到测试环境，测试环境的部署由手动执行。

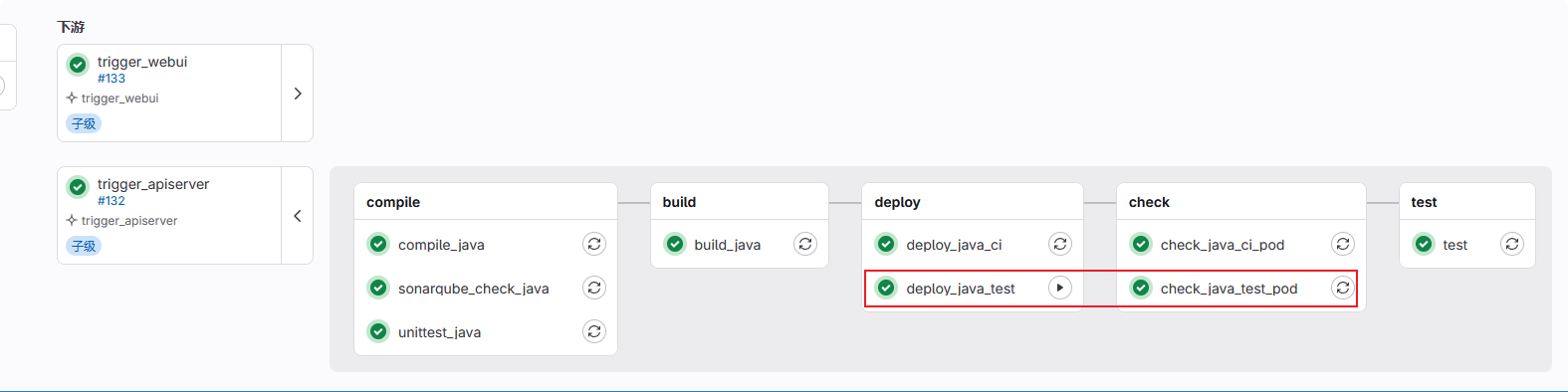

  2. 部署到测试环境后，流水线执行如下，然后测试团队可以对测试环境进行测试：

221

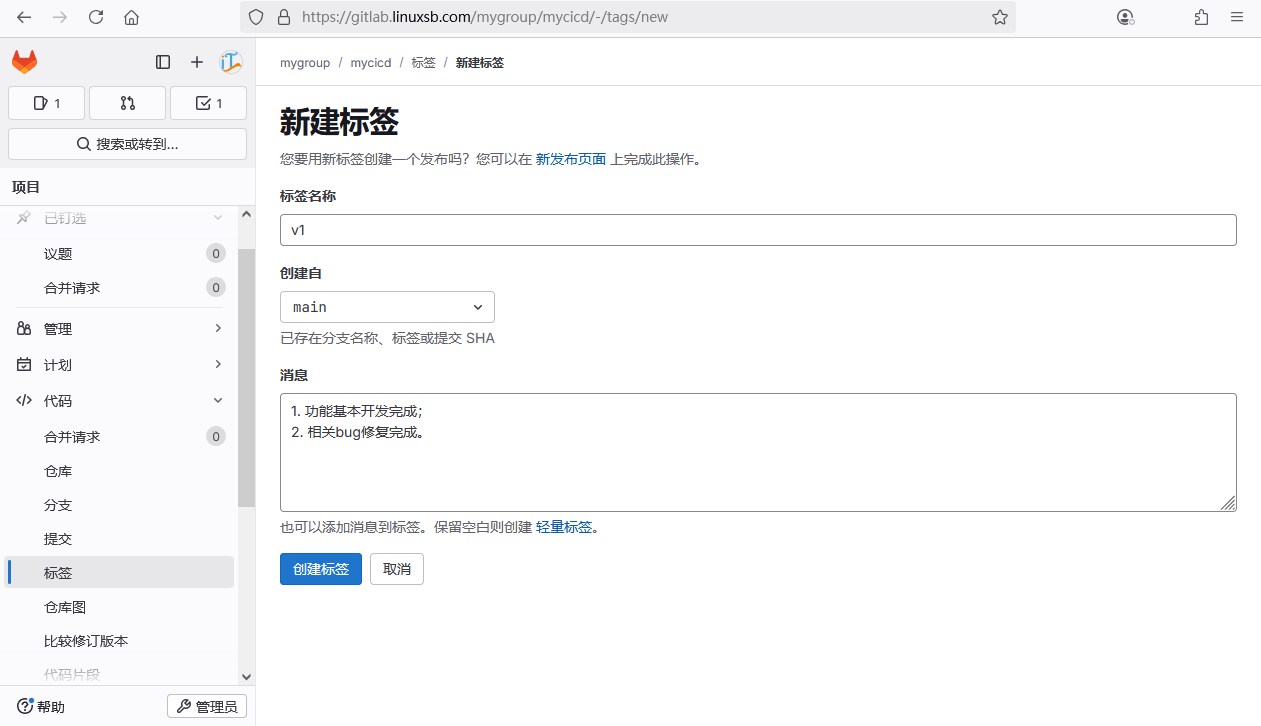

  1. 当测试团队测试完成，并对测试结果进行bug修复完成后，可以通过tags部署线上生产环境。

222

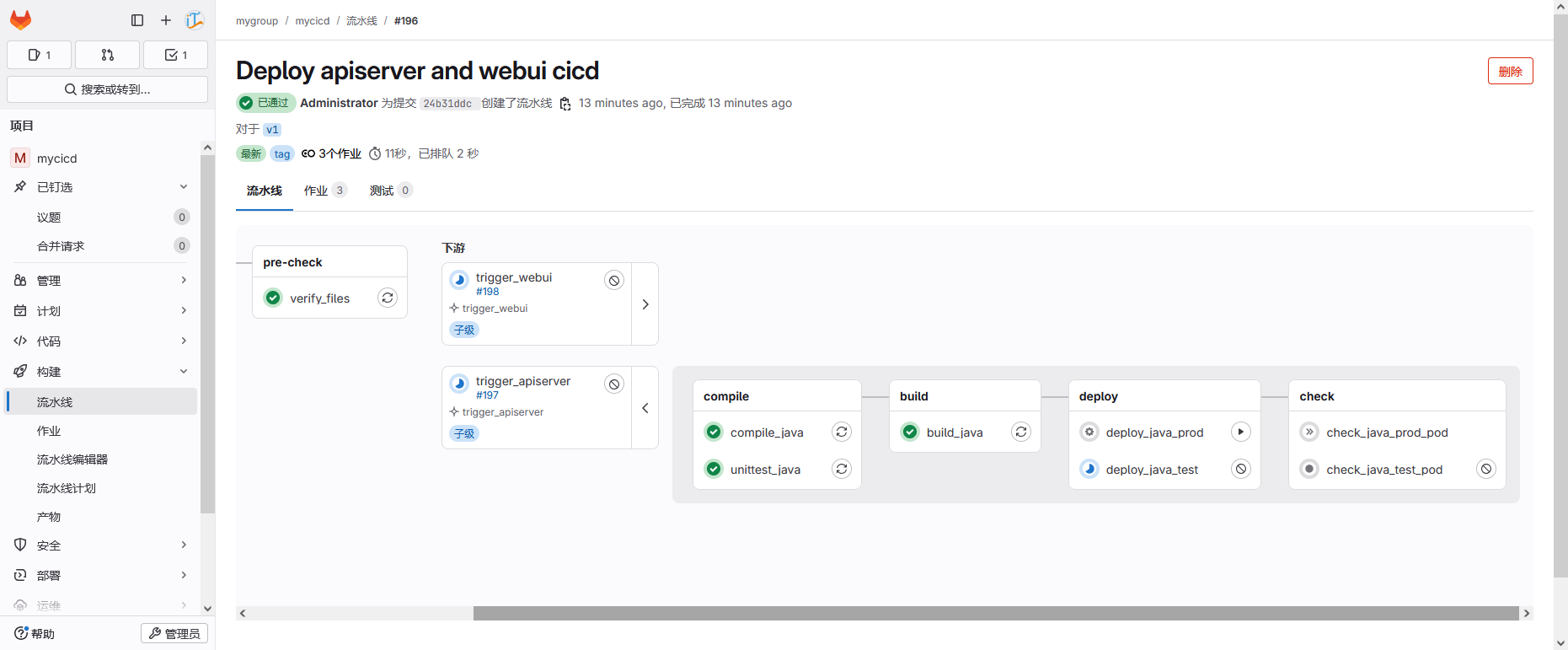

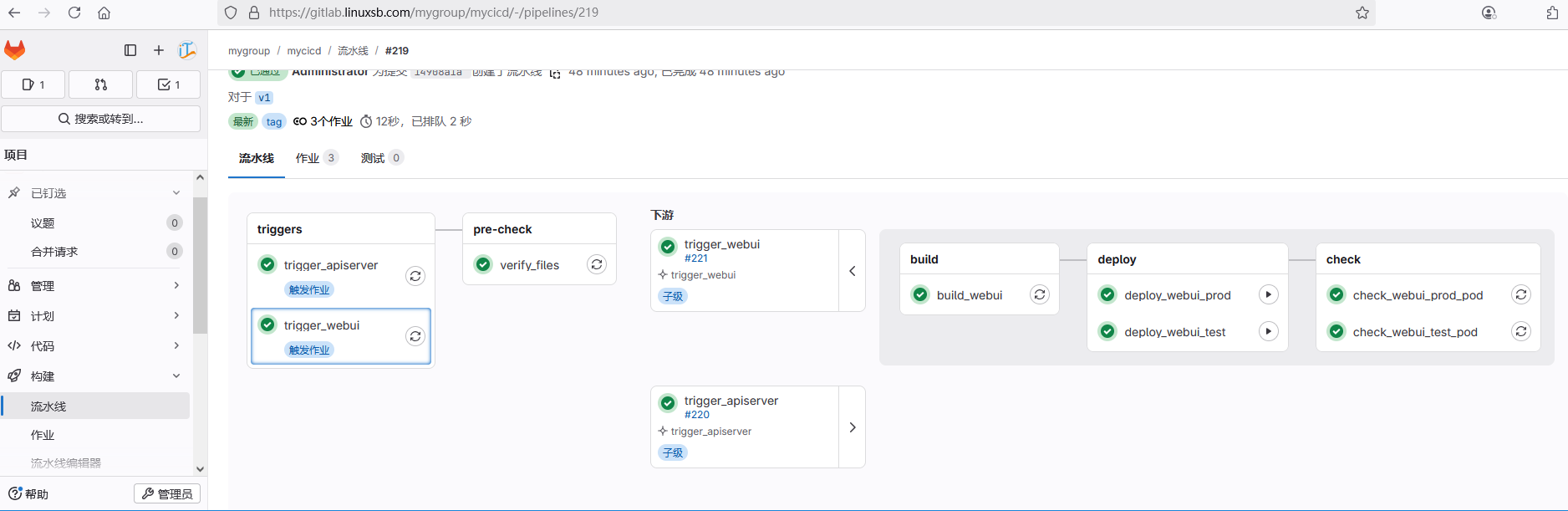

  1. 打完tag后同样会触发新的流水线，通过打tag触发的流水线有两个选择，即部署测试环境或部署生产环境，同时保留手动执行，即在通过CI环境同时修复bug后打tag，然后人为审核是否发版，然后手动执行。
    223

  2. 手动部署 test 环境，然后可以通知测试人员对test环境进行测试。
    224

  3. 测试团队确认后，可以手动开始部署 prod 生产环境。
    225

226
