TCP/IP协议深度解析：从分层架构到TCP核心机制
TCP/IP协议深度解析：从分层架构到TCP核心机制
一、TCP/IP协议族架构与核心概念

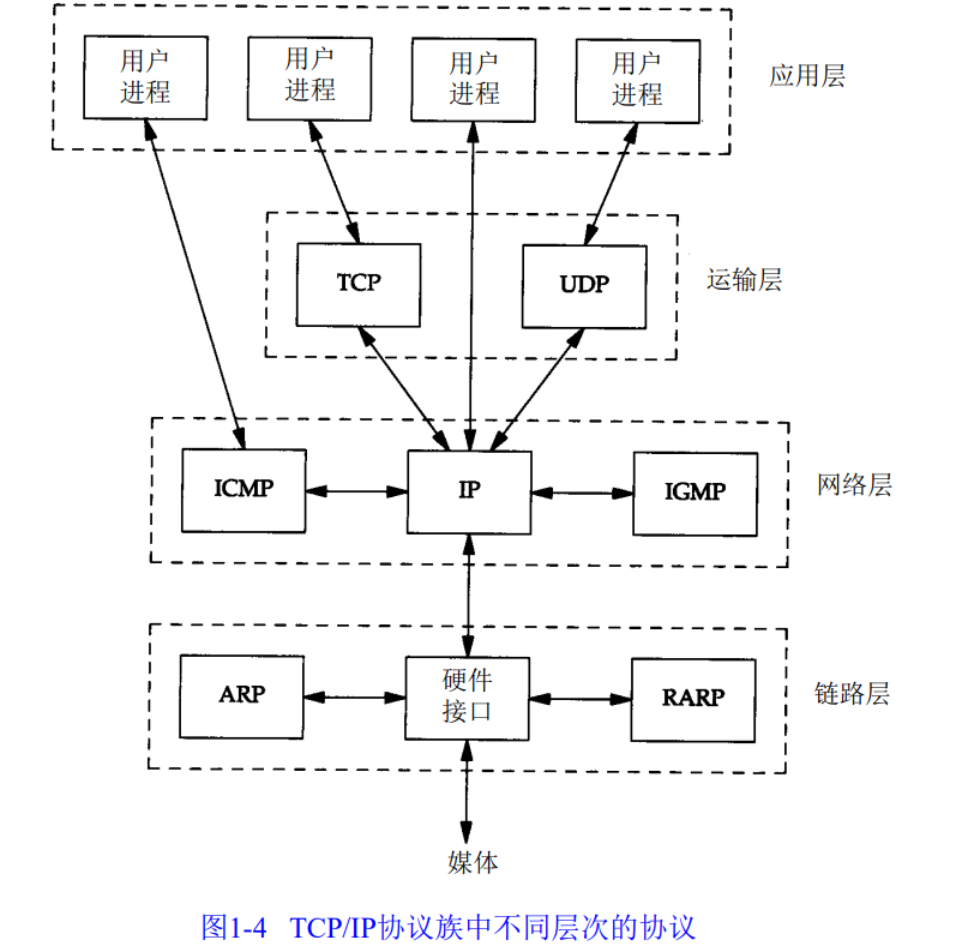

1. 协议族四层架构概述
TCP/IP是互联网的基础架构，采用四层分层模型，每层分工明确，协同实现网络通信：
| 层次 | 核心功能 | 关键协议/技术 | 典型应用 |
|---|---|---|---|
| 应用层 | 处理特定应用逻辑，定义数据格式（如HTTP、FTP、SMTP） | HTTP、FTP、DNS、SMTP | 网页浏览、文件传输、邮件服务 |
| 运输层 | 提供端到端通信，分可靠（TCP）和不可靠（UDP）传输 | TCP、UDP | 视频流（UDP）、网页数据（TCP） |
| 网络层 | 负责网络寻址与路由，处理分组转发 | IP、ICMP、IGMP | 路由器选路、Ping诊断工具 |
| 链路层 | 实现物理设备通信，处理MAC地址与帧传输 | Ethernet、Wi-Fi、PPP | 局域网数据传输 |
核心设计思想：
- 分层解耦：各层独立设计，下层为上层提供透明服务（如IP层不关心上层是TCP还是UDP）。
- 可靠性补偿：网络层（IP）提供不可靠传输，运输层（TCP）通过重传、确认等机制补偿可靠性。
2. 分层细节与协议分工
（1）运输层：TCP vs UDP
| 特性 | TCP | UDP |
|---|---|---|
| 连接类型 | 面向连接（三次握手建立连接） | 无连接（即发即弃） |
| 可靠性 | 可靠（重传、确认、排序） | 不可靠（无重传，不保证到达） |
| 传输单位 | 字节流（无边界，按需分块） | 数据报（保留应用层数据边界） |
| 典型场景 | 文件传输、网页数据（需可靠性） | 视频直播、DNS查询（实时性优先） |
（2）网络层：IP协议核心作用
- 无状态分组转发：每个IP数据报独立路由，可能经不同路径到达，可能失序、重复或丢失。
- 地址格式：32位IPv4地址分5类，通过前缀区分网络号与主机号：
- A类：
0xxx开头，适用于大型网络（如10.0.0.0/8为私有地址）。 - C类：
110xxx开头，适用于小型网络（如192.168.0.0/24为私有地址）。 - D类：
1110xxx开头，多播地址（如224.0.0.1为本地多播组）。
- A类：
（3）链路层：MAC地址与帧封装
- MAC地址：48位硬件地址，用于局域网内直接寻址（如以太网帧的源/目的MAC）。
- 封装细节：以太网帧首部包含
类型字段（如0x0800表示IP协议，0x0806表示ARP协议），尾部CRC校验确保数据完整性。
3. 互联网地址：IPv4分类与特殊地址
（1）地址分类对比
| 类别 | 前缀 | 网络号长度 | 地址范围 | 适用场景 |
|---|---|---|---|---|
| A类 | 0 | 1字节 | 1.0.0.0~126.255.255.255 | 大型网络（如跨国企业） |
| B类 | 10 | 2字节 | 128.0.0.0~191.255.255.255 | 中型网络（如大学园区） |
| C类 | 110 | 3字节 | 192.0.0.0~223.255.255.255 | 小型网络（如家庭路由） |
| D类 | 1110 | - | 224.0.0.0~239.255.255.255 | 多播（组播） |
| E类 | 1111 | - | 240.0.0.0~255.255.255.255 | 实验性地址（保留） |
（2）特殊地址用途
- 环回地址：
127.0.0.0/8，用于本地进程间通信（如ping 127.0.0.1测试网络栈）。 - 私有地址：
10.0.0.0/8、172.16.0.0/12、192.168.0.0/16，无需公网注册，用于局域网。
- 广播地址：
255.255.255.255（受限广播）、网络号+255（定向广播，如192.168.1.255）。

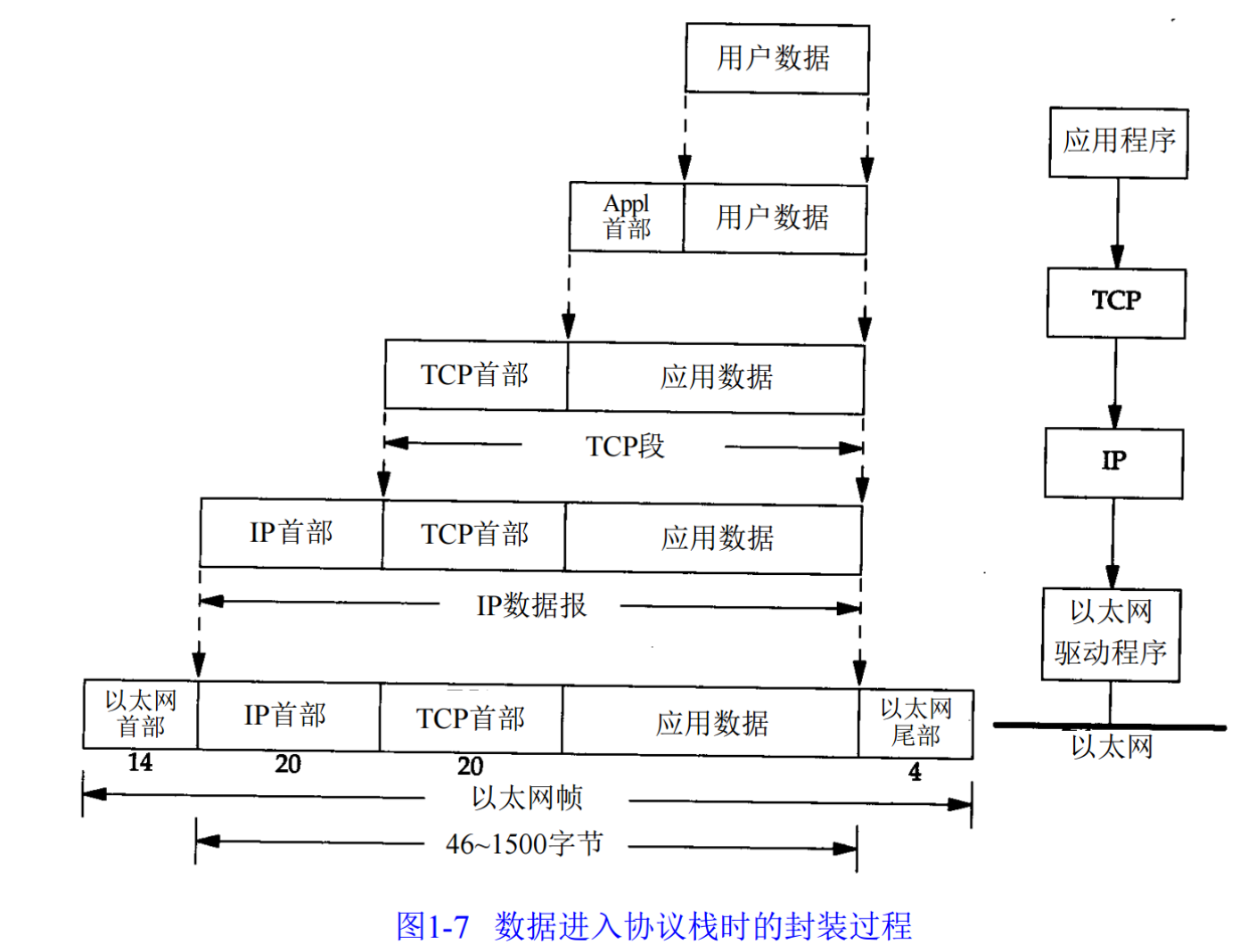

4. 数据封装：从应用层到物理层的层层包裹
封装过程（以HTTP请求为例）：
- 应用层：生成HTTP请求数据（如
GET /index.html HTTP/1.1）。 - 运输层（TCP）：
- 分割数据为报文段，添加TCP首部（源端口8080、目的端口80、序号、ACK等）。
- 若数据过大，拆分为多个TCP段（如MSS限制为1460字节）。
- 网络层（IP）：
- 为每个TCP段添加IP首部（源IP 192.168.1.100、目的IP 10.0.0.1、协议号6（TCP））。
- 若IP数据报超过MTU（如1500字节），进行分片（标识字段确保重组）。
- 链路层（以太网）：
- 添加MAC首部（源MAC 00:0C:29:XX:XX:XX、目的MAC FF:FF:FF:FF:FF:FF（广播）或路由器MAC）。
- 计算CRC校验，生成以太网帧，通过物理层转为比特流发送。
解封装逆过程：
接收方从物理层逐层剥离首部，每层根据首部信息（如IP协议号、TCP端口号）将数据交给上层协议处理。
二、TCP核心机制：可靠传输与连接管理
1. 可靠性实现：从字节流到可靠传输
（1）可靠性保障机制
| 机制 | 作用 | 技术细节 |
|---|---|---|
| 序号与确认 | 确保数据按序接收，检测重复数据 | 每个字节分配唯一序号，接收方ACK返回期望接收的下一个序号（如收到序号1000，ACK=1001） |
| 超时重传 | 处理丢包或延迟，自动重传未确认数据 | 动态计算RTT（往返时间），超时时间=RTT*2，采用Karn算法避免重传干扰RTT计算 |
| 滑动窗口 | 流量控制（接收方告知发送方可用缓冲区大小） | 窗口大小字段表示接收方当前可用缓冲区，发送方限制未确认数据不超过窗口大小 |
| 校验和 | 检测数据传输错误 | 覆盖首部和数据，计算时包含伪首部（源/目的IP地址），确保端到端完整性 |
| 拥塞控制 | 避免网络拥塞导致丢包 | 慢启动、拥塞避免、快速重传、快速恢复算法（后续详细解析） |
（2）字节流特性
- 无边界传输：TCP不保留应用层数据边界（如多次
write的数据可能被合并接收），需应用层自行处理（如HTTP用Content-Length标识数据长度）。 - 面向连接：通信前必须三次握手建立连接，断开时四次挥手释放资源，确保两端状态一致。

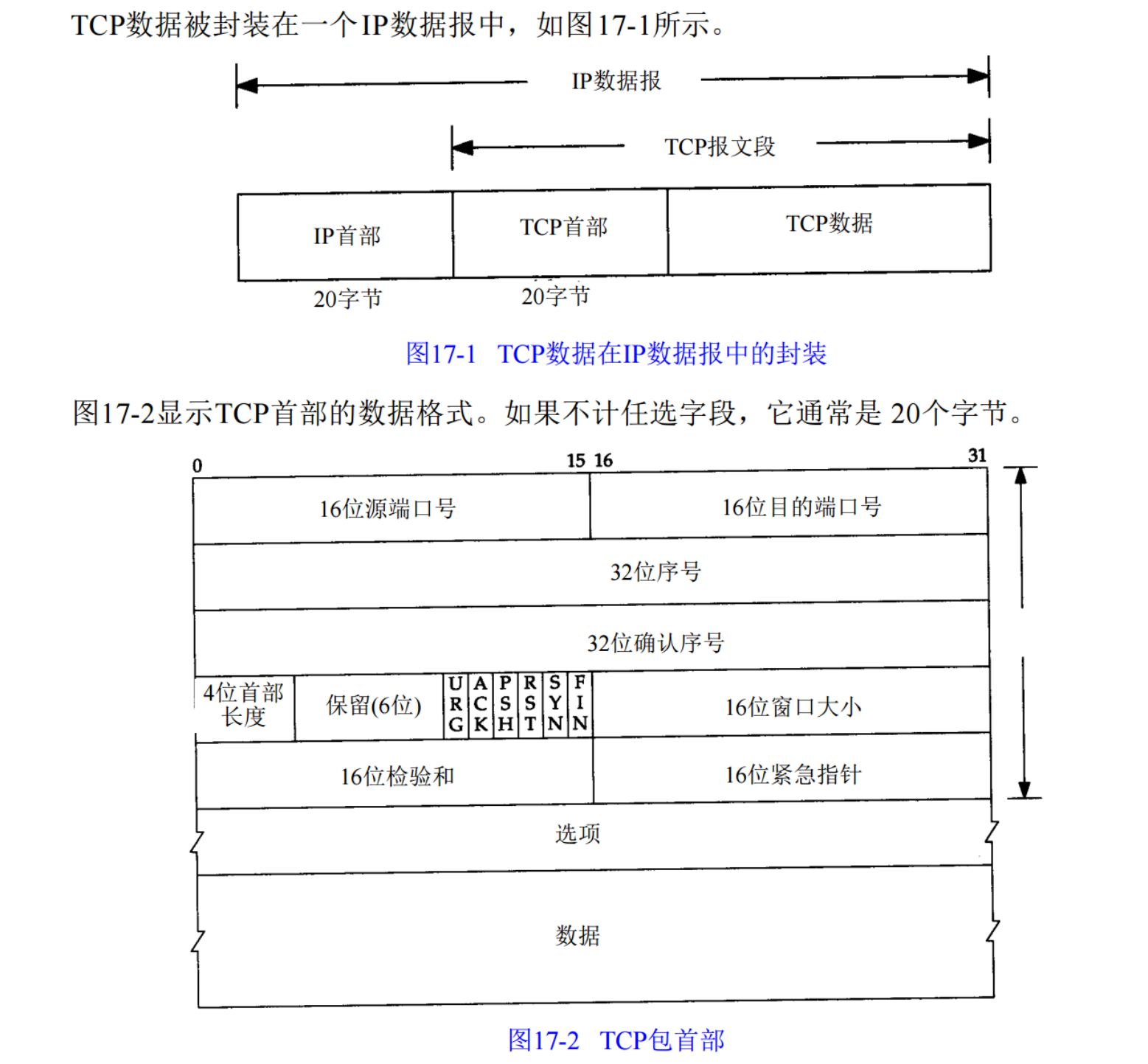

2. TCP首部：32位字段的精密协作
首部字段详解（20字节固定部分+可选字段）：
- 源/目的端口（16位）：标识发送/接收进程（如HTTP默认80，HTTPS默认443）。
- 序号（32位）：
- 首次连接时为随机生成的ISN（初始序号），后续按发送字节数递增（如发送100字节，下一个序号+100）。
- SYN和FIN标志各占一个序号（如SYN=1000，接收方ACK=1001）。
- 确认序号（32位）：仅当ACK=1时有效，值为已接收数据最后一个字节序号+1。
- 标志位（6位）：
- SYN：同步标志，建立连接时请求/响应初始化序号（三次握手核心）。
- ACK：确认标志，除初始SYN报文外，其余报文需置1。
- FIN：结束标志，请求断开连接（四次挥手核心）。
- RST：重置标志，用于异常断开后重建连接（如端口不可达）。
- 窗口大小（16位）：接收方告知发送方当前可用接收缓冲区大小（单位字节），最大65535，可通过窗口扩大选项（WSCALE）扩展至1GB。

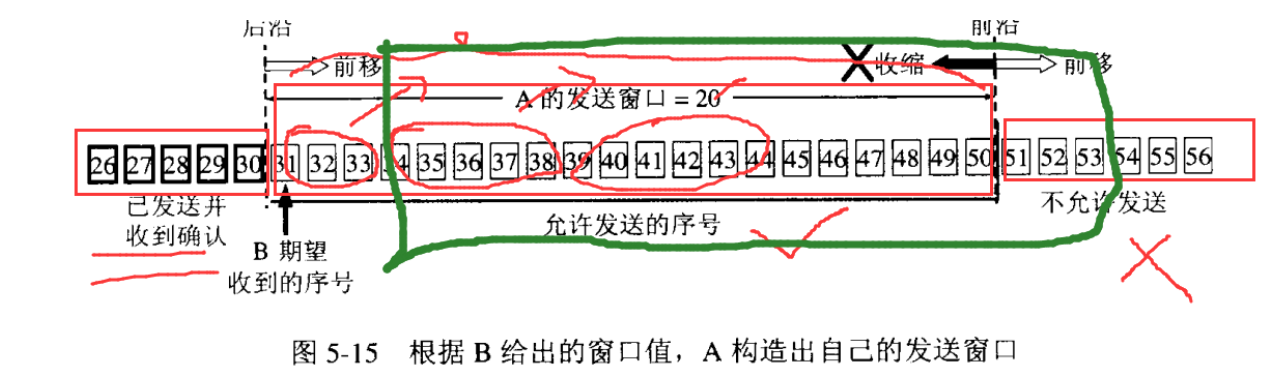

3. 滑动窗口：流量控制的核心实现
（1）窗口工作原理
- 发送窗口：发送方维护的连续序号范围，包含已发送未确认、可发送未发送数据。
- 接收窗口：接收方根据剩余缓冲区动态调整，通过ACK报文告知发送方。
- 流程示例：
- 接收方缓冲区大小1000字节，窗口字段=1000，允许发送方发送序号1000-1999的数据。
- 发送方发送1000-1499（500字节），窗口缩小为500（1500-1999仍可发送）。
- 接收方确认1000-1499，窗口右移，允许发送1500-2499（假设缓冲区未填满）。
（2）与拥塞窗口的区别
- 流量控制：基于接收方缓冲区，避免接收方溢出（窗口大小字段直接控制）。
- 拥塞控制：基于网络拥塞情况，避免发送方过载（通过拥塞窗口cwnd动态调整）。
4. 连接管理：三次握手与四次挥手

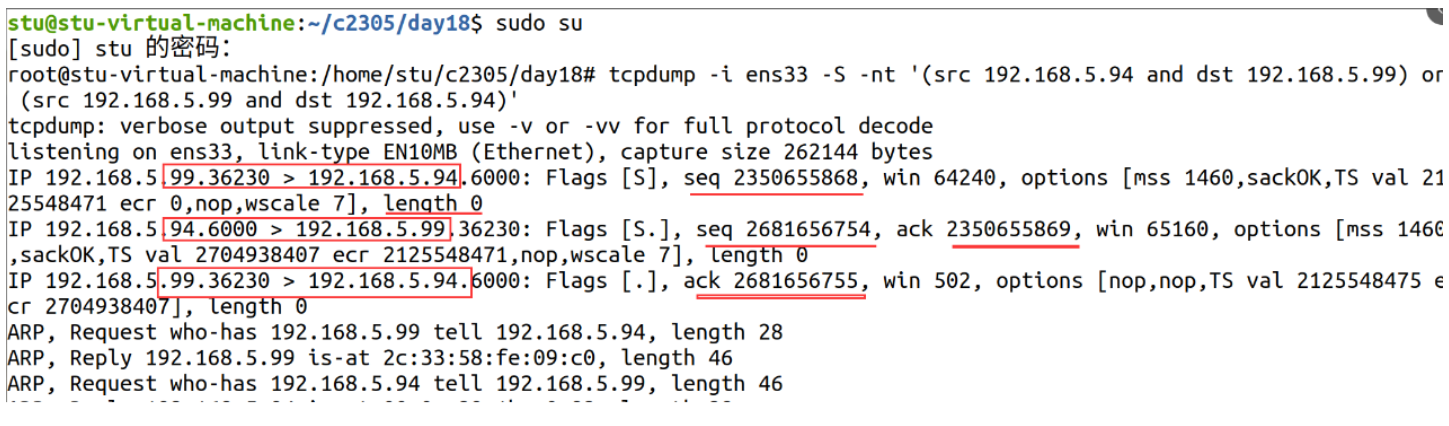

（1）三次握手：建立可靠连接
- 客户端 → 服务器（SYN=1，seq=ISN_c）：
- 客户端发送SYN报文，请求建立连接，初始序号ISN_c（如2350655868）。
- 服务器 → 客户端（SYN=1，ACK=ISN_c+1，seq=ISN_s）：
- 服务器确认客户端请求（ACK=ISN_c+1），同时发送自己的SYN报文，初始序号ISN_s。
- 客户端 → 服务器（ACK=ISN_s+1，seq=ISN_c+1）：
- 客户端确认服务器SYN，连接建立完成，双方进入ESTABLISHED状态。

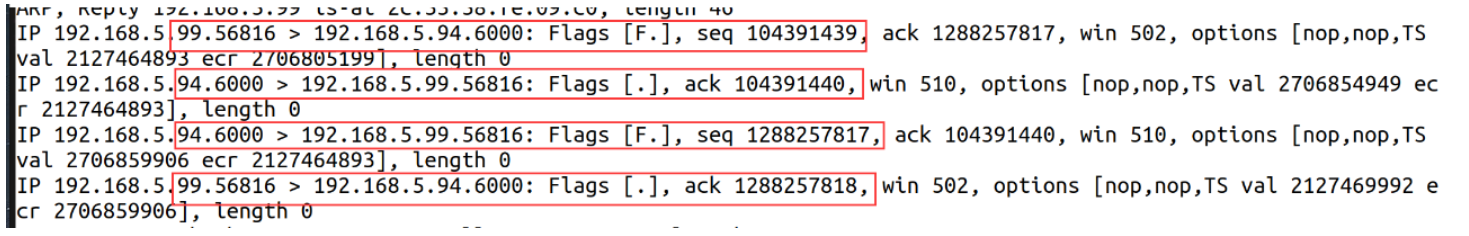

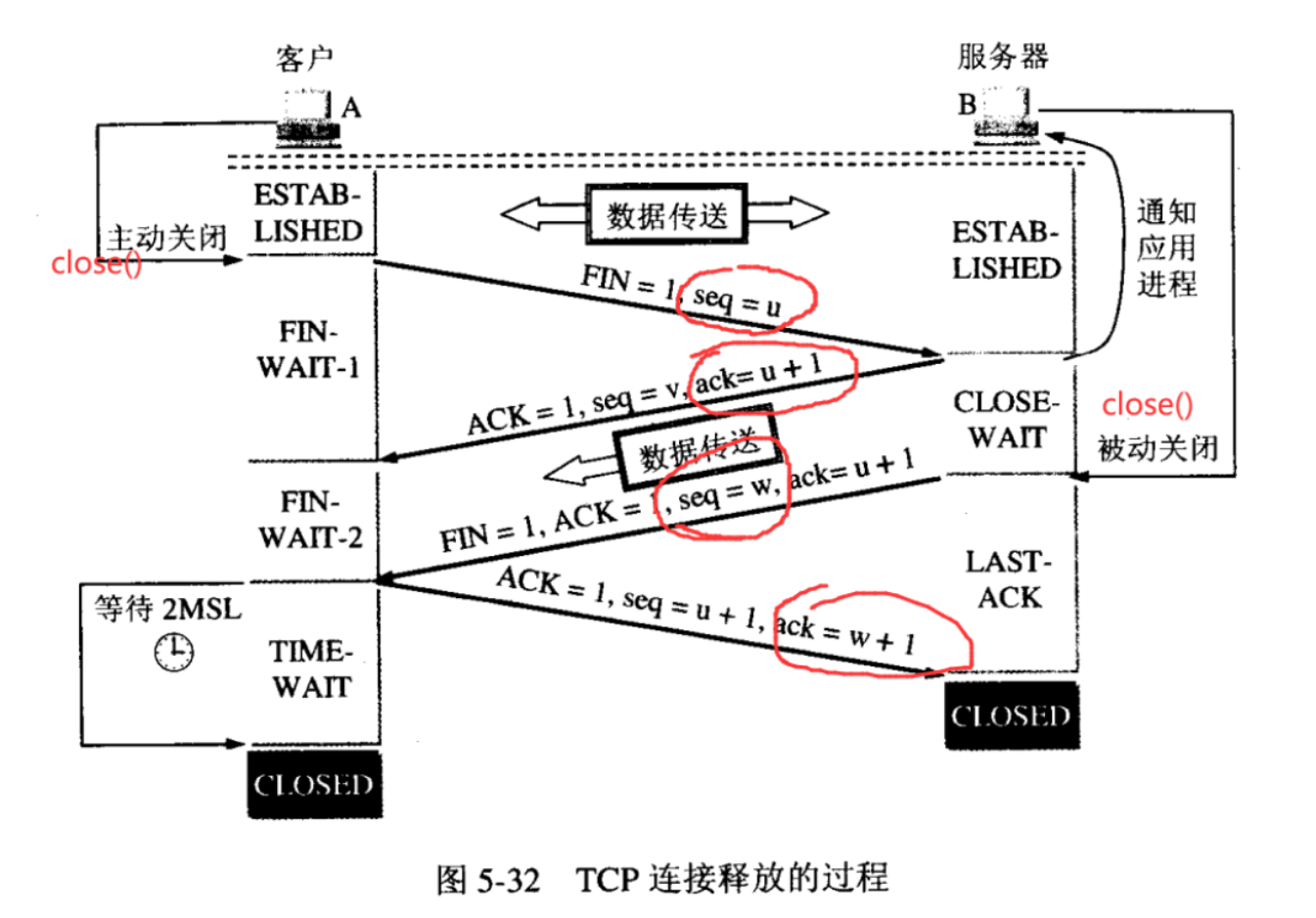

（2）四次挥手：释放连接资源
- 客户端 → 服务器（FIN=1，seq=LAST_SEQ）：
- 客户端发送FIN报文，告知不再发送数据，进入FIN_WAIT_1状态。
- 服务器 → 客户端（ACK=LAST_SEQ+1，seq=RECV_SEQ）：
- 服务器确认FIN，进入CLOSE_WAIT状态（此时仍可发送剩余数据）。
- 服务器 → 客户端（FIN=1，seq=FIN_SEQ，ACK=LAST_SEQ+1）：
- 服务器发送FIN报文，告知数据已发送完毕，进入LAST_ACK状态。
- 客户端 → 服务器（ACK=FIN_SEQ+1，seq=LAST_SEQ+1）：
- 客户端确认服务器FIN，进入TIME_WAIT状态（持续2MSL，确保最后ACK到达），最终进入CLOSED状态。
（3）关键状态
- TIME_WAIT作用（后续会有一章内容专门讲tcp连接状态问题）：
- 确保最后一个ACK丢失时，服务器重发FIN，客户端可重新应答，避免服务器永久阻塞。
- 避免旧连接的延迟数据进入新连接（2MSL时间后，旧数据报自然失效）。
- CLOSE_WAIT成因：服务器未及时调用
close()，导致半关闭状态，可能引发资源泄漏。
三、实践工具与典型问题
1. tcpdump抓包分析
基础用法：
tcpdump -i eth0 port 80 -n # 抓取eth0接口80端口的数据包，不解析域名
分析三次握手：
- 观察SYN、ACK标志位变化，确认序号与确认序号是否匹配（如客户端SYN=1000，服务器ACK=1001）。
2. 常见面试问题
（1）为什么TCP是可靠的，UDP是不可靠的？
答：TCP通过序号确认、超时重传、滑动窗口等机制保障可靠性；UDP无连接、无重传，仅做简单校验，适合实时性场景。
（2）为什么挥手需要四次？
答：服务器收到FIN后，可能仍有数据未发送完毕，需先ACK确认，待数据发送完再发FIN，因此拆分为两次报文（ACK和FIN分开）。
总结
TCP/IP协议族是互联网的基石，TCP作为可靠传输的核心，通过分层协作、精密的序号确认机制和连接管理，在不可靠的网络层上构建了可靠的端到端通信。理解其分层架构、地址分类、封装流程及TCP核心机制（滑动窗口、三次握手、四次挥手），是掌握网络编程与故障排查的关键。在实际应用中，结合tcpdump等工具分析数据包，能更深入理解协议行为，解决连接异常、性能瓶颈等问题。
