计算机系统结构 第二章 ：缓存优化

零-1:复习cache的基础知识:

一、映像方式

直接映射

原理：主存被分成若干区，每个区大小与 Cache 相同，区内再分块，主存每个区中块的大小和 Cache 中块大小相等，且每个区包含的块数也与 Cache 中块数相等。主存中任意一个块只能映射到 Cache 中唯一指定的块（相同块号位置） 。主存地址分为区号、块号和块内地址三部分，Cache 地址则分为块号和块内地址。例如，假设主存容量大，有多个区，每个区有若干块，而 Cache 只有一个区，那么主存某区的第 i 块只能对应到 Cache 的第 i 块。

特点：地址变换简单、速度快，可直接由主存地址提取出 Cache 地址。但不灵活，块冲突率较高，当不同区的相同块号的主存块都要调入 Cache 时，会发生冲突，导致 Cache 空间得不到充分利用 。

全相联映射

原理：主存中任何一个块都可以映像装入到 Cache 中的任何一个块的位置上。主存地址和 Cache 地址都分为块号和块内地址两部分。Cache 的块内地址直接取自主存地址的块内地址段，主存块号和 Cache 块号不同，Cache 块号需根据主存块号从块表中查找 。比如主存的任意一块，可放入 Cache 的任意一块位置。

特点：灵活性高，块冲突率低，只有当 Cache 中的块全部装满后才会出现冲突，Cache 利用率高。但地址变换机构复杂，地址变换时需把请求地址同 Cache 中所有地址进行比较来确认，速度慢，成本高 。

组相联映射

原理：是直接映射和全相联映射的折中。主存按 Cache 容量分区，每个区再分为若干组，每组包含若干块，Cache 也进行同样的分组和分块，且主存中一个组内的块数与 Cache 中一个组内的块数相等。组间采用直接映射方式，组内采用全相联映射方式 。即主存某组的块可映射到 Cache 对应组的任意一块中。主存地址包括区号、组号、主存块号和块内地址，Cache 地址包括组号、组内块号和块内地址 。

特点：兼顾了直接映射和全相联映射的优点，地址变换复杂度和块冲突率介于两者之间，是实际中常用的映像方式 。当组的容量为 1 时，就是直接映射；当组的容量等于整个 Cache 的容量时，就是全相联映射 。

二、替换算法

LRU 算法（Least Recently Used）

原理：认为一段时间内最少使用的块，在未来一段时间内也最可能不被使用。当 Cache 已满，需要调入新块时，会淘汰最后一次访问时间最久远的那个块 。例如，记录每个块的最后访问时间，每次有新访问操作时更新对应块的时间，替换时选择时间最久的块淘汰。

特点：命中率相对较高，比较符合程序访问的局部性原理（程序往往会在一段时间内集中访问某些数据），但实现相对复杂，需要额外的硬件或软件机制来记录块的访问时间 。

FIFO 算法（First In First Out ）

原理：遵循先入先出原则，当 Cache 被填满，需要替换块时，淘汰最早进入 Cache 的那个块 。就像排队一样，先进入 Cache 的块先被淘汰。

特点：实现简单，只需维护一个队列记录块的进入顺序即可。但缺点是可能会把经常使用但较早进入 Cache 的块淘汰掉，导致命中率不高 。

随机替换算法

原理：当 Cache 需要替换块时，直接随机选择一个块进行淘汰 。

特点：实现非常简单，不需要记录块的访问历史等信息。但命中率较低，因为随机选择不一定能淘汰掉最不常用的块，缺乏对程序访问规律的利用 。

三、写策略

写命中策略

写直达法（全写法，Write Through ）

原理：当 CPU 对 Cache 写命中时，必须把数据同时写入 Cache 和主存。一般会使用写缓冲（write buffer）来暂时存储写操作数据，以减少对主存的访问次数 。例如，CPU 要修改 Cache 中某块的数据，在修改 Cache 的同时，将数据也写入主存，若有写缓冲，先写入缓冲，再由缓冲写入主存。

特点：能保证数据的一致性，即 Cache 和主存中的数据时刻保持相同。但每次写操作都要访问主存，会增加访存次数，可能影响系统性能 。

写回法（Write Back ）

原理：当 CPU 对 Cache 写命中时，只修改 Cache 的内容，不立即写入主存。只有当此 Cache 块被替换出时才写回主存 。比如 CPU 修改 Cache 中的数据块后，该块继续留在 Cache 中，直到被其他块替换时，才将修改后的数据写回主存。

特点：减少了访存次数，提高了写操作的性能。但存在数据不一致的隐患，在 Cache 块写回主存之前，Cache 和主存中的数据是不一致的 。

写不命中策略

写分配法（Write Allocate ）

原理：当 CPU 对 Cache 写不命中时，先从主存中读取相应的块到 Cache 中，然后在这个 Cache 块中进行写入操作 。这是利用了数据的空间局部性原理，即如果 CPU 访问了某个主存块中的数据，那么它很可能在不久的将来再次访问该块或其附近的数据 。

特点：适用于数据存在空间局部性的场景，预先将可能再次被访问的数据块调入 Cache，可以提高后续访问的速度。但会增加 Cache 的写入流量和复杂性 。

写不分配法（Not Write Allocate ）

原理：当 CPU 对 Cache 写不命中时，只写入主存，不调入 Cache 。

特点：简化了 Cache 的写操作过程，减少了 Cache 的写入流量。然而，由于写操作没有利用 Cache 的加速效果，可能会导致后续对该数据块的读操作性能下降，因为读操作无法从 Cache 中快速获取数据 。

零-2:复习存储系统的基本知识:

一、存储系统三个相互矛盾的指标

1. 速度

速度指的是存储设备读写数据的快慢程度，通常用访问时间来衡量。访问时间越短，存储设备的速度就越快。例如，寄存器的访问时间通常在几个时钟周期内，能与 CPU 的运算速度相匹配，可快速为 CPU 提供数据；而磁盘的访问时间则达到毫秒级别，速度相对寄存器和内存来说非常慢。

2. 容量

容量是指存储设备能够存储的数据量大小，一般以字节（Byte）为单位，常见的有 KB、MB、GB、TB 等。不同的存储设备容量差异巨大，像寄存器的容量通常只有几十个字节到几百个字节；而磁盘的容量可以达到数 TB。

3. 价格

价格体现了存储设备的成本，通常用每单位容量的价格来衡量。一般来说，速度越快的存储设备，每单位容量的价格越高。例如，高速的 SRAM（静态随机存取存储器）每 GB 的价格远高于低速的磁盘。

矛盾关系

这三个指标相互制约、相互矛盾。要提高存储系统的速度，往往需要采用更先进的技术和材料，这会导致成本增加，价格上升，同时也难以实现大容量。例如，要构建大容量的寄存器存储系统，成本会高得难以承受。若要追求大容量，通常会选择成本较低的存储技术，但其速度会较慢。而若要降低价格，就可能需要牺牲速度和容量。

二、多级存储层次结构

1. 局部性原理

空间局部性：

程序即将用到的信息很可能与现在用到的信息相邻。这是因为程序在执行过程中，通常会顺序访问代码和数据，或者对数组等连续存储的数据结构进行操作。例如，在遍历数组时，会依次访问数组中的相邻元素。

时间局部性：

系统即将要用的信息可能就是现在用的。这是因为程序中存在大量的循环结构和子程序调用，在一段时间内会频繁访问相同的数据和指令。例如，在循环体中，会多次使用循环控制变量和循环体内的数据。

2. 多级存储层次结构的组成及原理

多级存储层次结构一般由寄存器、高速缓存（Cache）、主存（内存）、外存（如磁盘、磁带等）组成。

寄存器：速度最快，但容量最小，价格最贵。它直接集成在 CPU 内部，用于暂时存储 CPU 正在处理的数据和指令，与 CPU 的运算速度相匹配，可快速为 CPU 提供数据。

高速缓存（Cache）：速度次之，容量也较小，价格相对较高。它位于 CPU 和主存之间，利用局部性原理，将主存中近期可能会被 CPU 访问的数据和指令复制到 Cache 中。当 CPU 需要访问数据时，先在 Cache 中查找，如果命中，则可以快速获取数据；如果不命中，则从主存中读取数据，并将该数据所在的块调入 Cache 中。这样，通过 Cache 可以减少 CPU 对主存的访问次数，提高存储系统的访问速度。

主存（内存）：速度适中，容量较大，价格相对较低。它是计算机运行时程序和数据的主要存储区域，CPU 可以直接访问主存中的数据和指令。

外存（如磁盘、磁带等）：速度最慢，但容量最大，价格最便宜。它用于长期存储大量的数据和程序，当需要使用这些数据和程序时，会先将其从外存调入主存中。

3. 多级存储层次结构的优势

通过多级存储层次结构，利用局部性原理，用较少的容量（如 Cache 的容量相对主存和外存来说较小），实现了较快的访问速度和较为实惠的价格。Cache 利用局部性原理，将近期可能访问的数据和指令缓存起来，提高了 CPU 的访问速度；而大容量的外存则以较低的成本提供了长期的数据存储能力。这样，在整体上，存储系统既满足了 CPU 对速度的要求，又满足了用户对大容量存储的需求，同时控制了成本。

越靠近CPU,越贵,越快,越小

一:cache性能分析和改进

时间:

平均访存时间=命中时间+不命中率*不命中开销

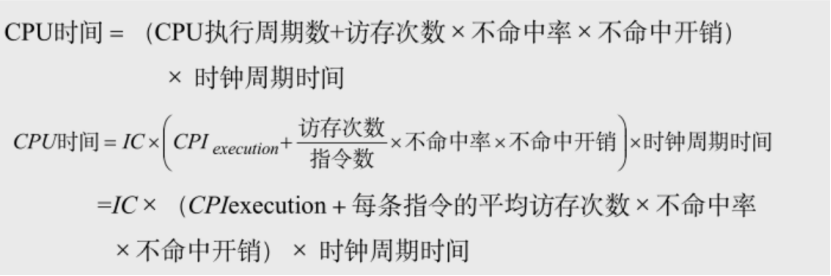

CPU时间=(CPU执行周期+存储器停顿周期数)*时钟周期时间

问题:对于一个CPI较小,时钟频率较高的CPU而言,cache不命中影响有双重:

--执行的CPI越小,说明固定周期数的Cache不命中开销就大,影响的指令数量就多

--计算CPI时,不命中的开销是周期数,所以哪怕访存时间一样,频率越高,影响的周期数就越多

所以对于一个低CPI高频率的CPU,Cache不命中代价很大

下面我们根据公式:

从不命中率.不命中开销和命中时间3个方面来考虑优化

二:降低cache的不命中率

(8个方法)

复习3C:

强制不命中（冷启动不命中）

定义：当程序首次访问某个数据块时，由于该数据块还未被调入 Cache，就会发生强制不命中。这种不命中通常发生在程序开始执行、Cache 为空的 “冷启动” 阶段，所以也被称为冷启动不命中。

优化策略：增加块大小。当块大小增加时，每次从主存调入 Cache 的数据量增多，后续访问同一数据块内其他数据时命中的可能性增大。例如，程序顺序访问数组元素，较大的块能一次性将更多相邻元素调入 Cache，减少后续元素访问时的强制不命中。

容量不命中

定义：当程序访问的数据量超过了 Cache 的容量，导致 Cache 无法容纳所有需要的数据，部分数据块会被替换出去，当再次访问这些被替换的数据块时就会发生容量不命中。

优化策略：增加 Cache 容量。更大的 Cache 可以容纳更多的数据块，减少因数据量超过 Cache 容量而导致的替换操作，从而降低容量不命中的概率。比如一个大型矩阵运算程序，若 Cache 容量过小，矩阵元素会频繁被替换出 Cache，增加 Cache 容量就能让更多矩阵元素留在 Cache 中。

冲突不命中

定义：在采用直接映射或组相联映射的 Cache 中，不同的主存块可能会映射到 Cache 的同一位置。当这些主存块需要同时驻留在 Cache 中时，就会发生冲突，导致其中一些块被替换出去，再次访问时就产生冲突不命中。

优化策略：提高相联度。相联度表示一个主存块可以映射到 Cache 中的多少个位置。提高相联度后，主存块的映射位置更加灵活，减少了不同主存块竞争同一 Cache 位置的情况，从而降低冲突不命中的概率。例如，从直接映射（相联度为 1）改为 2 - 路组相联映射，每个主存块有两个 Cache 位置可供选择，冲突的可能性降低。

优化策略带来的负面影响

块大小过大

块数量过少：Cache 的总容量是固定的，块大小增大，块的数量就会减少。这可能导致 Cache 的空间利用率降低，因为一个大的块中可能只有部分数据是程序近期需要访问的，而其他数据是无用的。而且，当发生不命中时，需要从主存调入一个大的块，会增加主存的访问时间和数据传输量。

Cache 命中率下降：如果块大小过大，可能会破坏程序的局部性原理。例如，程序可能只访问一个数据块中的开头部分，但由于块太大，将大量不相关的数据也调入了 Cache，占用了 Cache 空间，使得其他更需要的块无法进入 Cache，反而导致命中率下降。

Cache 容量变大

Cache 访问变慢：随着 Cache 容量的增加，Cache 的物理尺寸增大，信号传输延迟增加。同时，Cache 的地址译码和数据查找电路也会变得更复杂，这都会导致 Cache 的访问时间变长。例如，在大容量 Cache 中查找一个数据块可能需要更多的时钟周期。

相联度提高

硬件复杂度增加：提高相联度意味着在 Cache 查找时需要同时比较更多的 Cache 行。例如，在全相联映射（最高相联度）中，需要将主存地址与 Cache 中所有的块进行比较，这需要更多的比较器和控制电路，增加了硬件设计的复杂度和成本。

访问时间增加：由于需要进行更多的比较操作，相联度提高会使 Cache 的访问时间变长。例如，在一个 4 - 路组相联 Cache 中查找数据的时间通常会比直接映射 Cache 长，因为需要同时比较 4 个 Cache 行。

其他的5个方法:

-1-:伪相联Cache

结合了直接映射和组相联的优点

在逻辑上把直接映像cache空间平分为上下两个区

对于任意一次的访问,按照直接映像cache的方式去处理

如果正常命中,直接返回;否则去找找另一个区域的对应位置,如果找到了,那就是伪命中,否则去下一级存储器

优点是:命中时间短(直接映像),不命中率低(组相联)

缺点是:多种命中时间,我们需要保证大多数的命中都是快速的命中+

平均访存时间=命中时间+不命中率*不命中开销

            =直接命中时间+伪命中率*伪命中开销+不命中率*不命中开销

-2-:硬件预取:

将指令和数据预取放入cache or 外部缓冲器中(通常由cache之外的硬件完成)

两个研究成果:

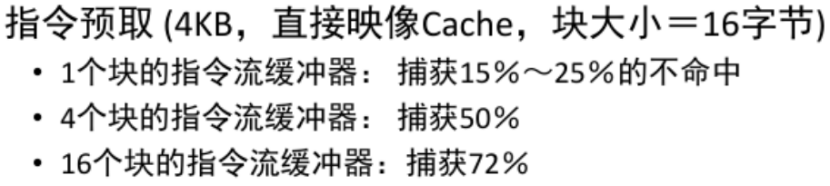

指令预取

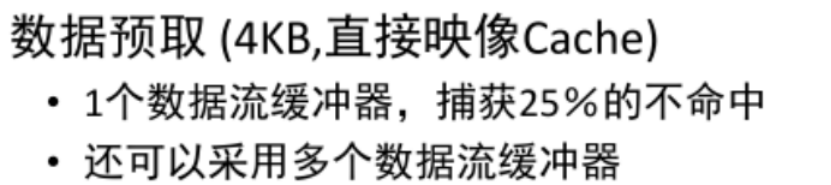

数据预取

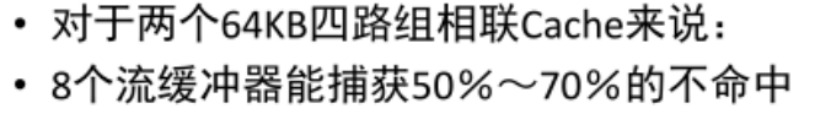

如果采用流缓冲器(即可取出数据也可取出指令)

-3-:编译器控制的预取:

在编译期间加入预取指令,在数据被用到之前发出预取请求

做题时要观察规律,并且做好计算

预取的分类

放的位置分:

寄存器预取:把数据放在寄存器

cache预取:把数据只放在cache

预取的处理方式分:

故障性预取:出现虚地址故障or权限问题

非故障性预取:遇到这个预取时,不会发生异常,自动转化为空操作

编译器控制预取的特点:

--1:预取数据的同时要求处理器继续执行(非阻塞cache),要求执行和读取数据重叠执行

--2:循环是预取优化的主要对象

--3:每次预取花费一个指令的开销,我们要保证开销小于收益

-4-:编译器优化:

软件的方式来优化

要求:重新组织程序但是不影响程序的正确性

     如果一个转移指令很可能转移成功,会:把转移目标处的基本块和紧跟着分支指令后的基本块对调,把分支语句的语义取反

     数据对存储位置的限制较少,方便调整顺序

4个技术:

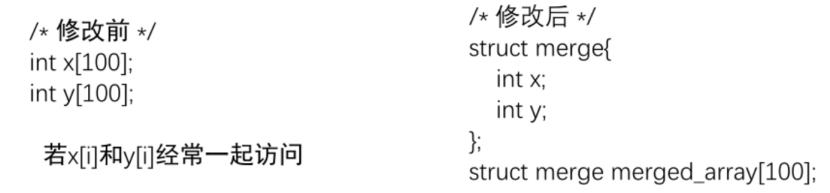

数组合并:

c[i]=x[i]+y[i]

提高空间上的局部性,让x[i]和y[i]同时取出来

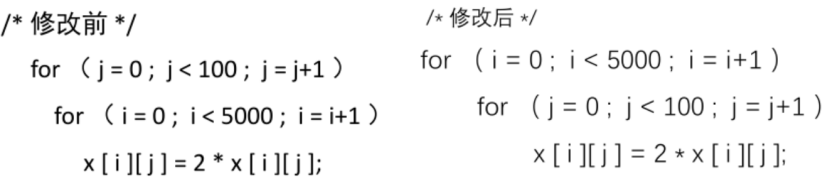

内外循环交换

交换后有更好的局部性

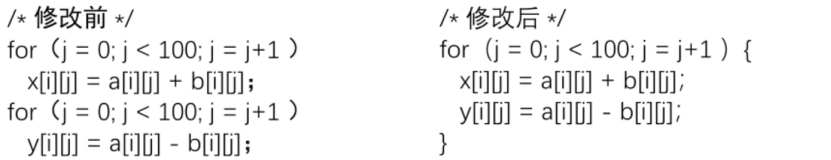

循环融合:

重复访问相同的数组合

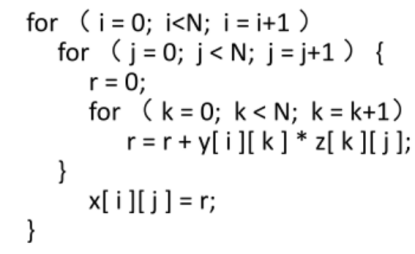

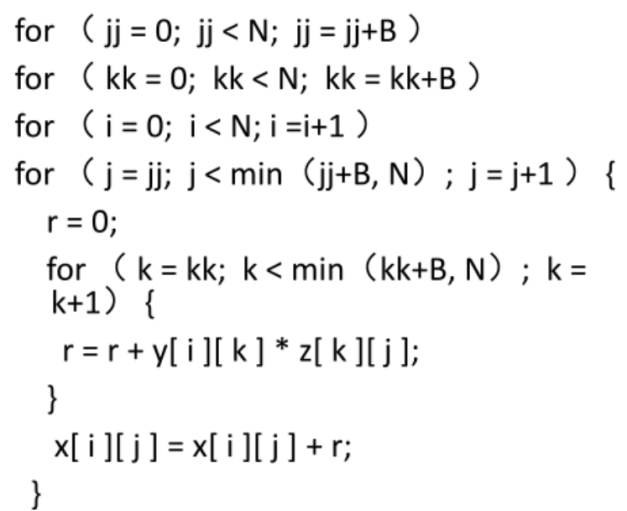

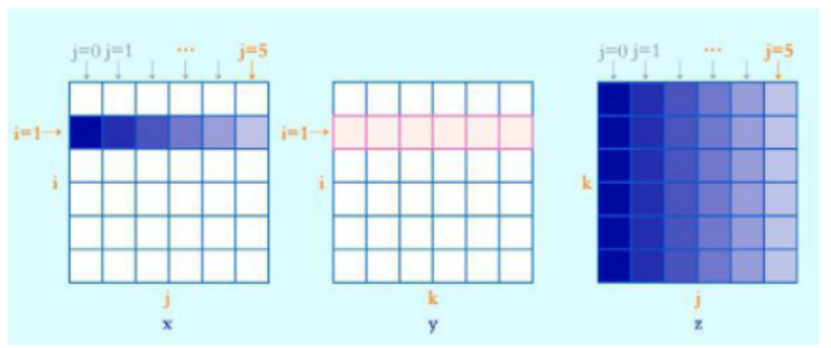

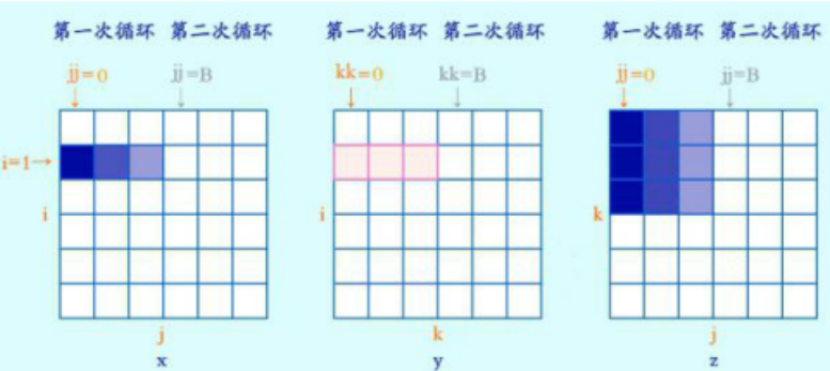

分块

把数组的按照行or列访问,改为按照块访问,这样访问更集中

同时利用了时间和空间的局部性

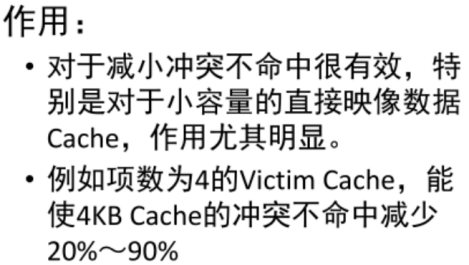

-5-:牺牲cache:

在cache和他的下一级存储器的通路之间设置一个全相联的小cache(牺牲cache)用来存放被替换出去的块

三:减少cache的不命中开销

(5个方法)

方法一:多级cache*(2级为例)

一级cache小而快,二级cache大,可以采用较高相联度or伪相联

区分局部不命中率和全局不命中率

这里主要考察做题,计算

方法二:让读不命中优先于写

由于写缓存器的存在,会导致我们读一些正在写回的数据要处理的问题过于复杂

解决办法:

--1:推迟读不命中的处理,知道写缓冲器清空

--2:检查写缓冲器的内容,没有相同的且存储器可用,就继续处理读不命中

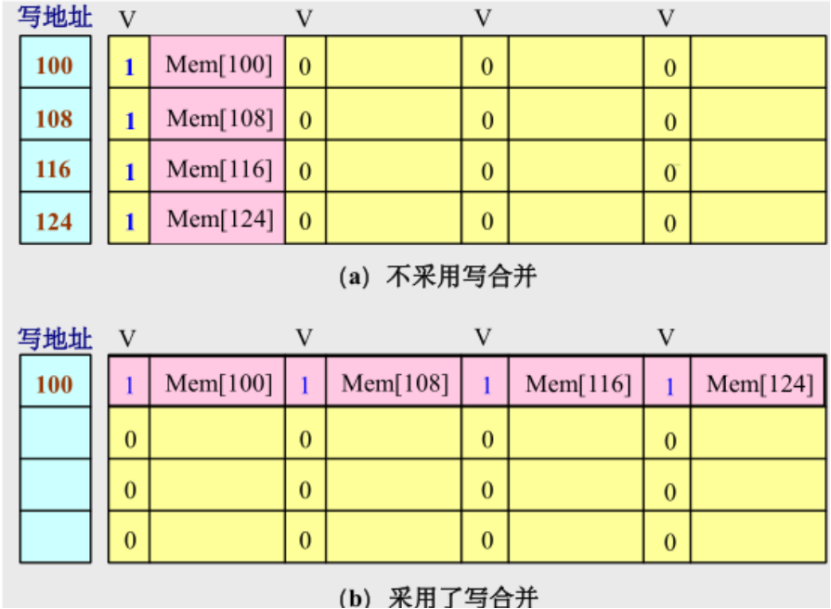

方法三:写缓冲合并

处理思路:

如果写缓冲器为空,把数据和地址写入写缓冲器,这个时候cpu方面的写操作完成了

如果写缓冲器不为空,就看看有没有地址匹配的项,并且地址匹配的项的对应位置为空,那么就把这两次操作合并为一次写

如果写缓冲器满且没有可以合并的项,则等

方法四:请求字处理技术

请求字:从下一级存储器调入cache,只有一个字是立即需要的,那么这个字就是请求字

我们希望那请求字给CPU后:CPU今早重启动,请求字没有到达时,CPU等待,一旦请求字到达,就立即给CPU,让它尽早重启的,继续执行

调用块时,让存储器优先提供CPU需要的请求字,一旦到达就送给CPU,让其继续执行.同时从存储器调入该块其他需要的部分

(如果cache较小,下一个指令正好访问cache块的另外一部分,这个技术作用不大)

方法五:非阻塞Cache

采用记分牌orTomasulo算法,允许指令乱序执行,CPU无需再cache不命中时去等待

允许多次不命中,性能更高

并不重叠是不命中次数越多越好,研究表明一次不命中下的命中就可以获得所有的收益

四:减少命中时间

(4个方法)

方法一:使用小容量,结构简单的Cache

因为:性能高，维护简便，成本较低。

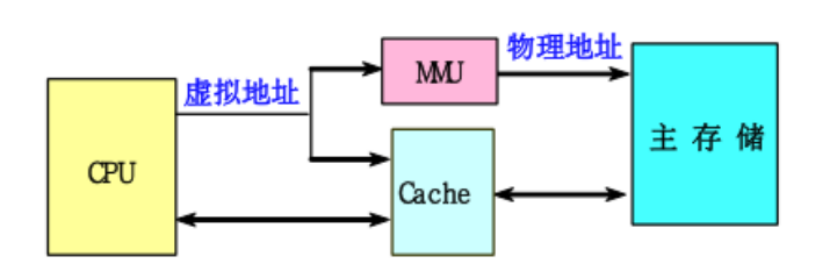

方法二:虚拟Cache

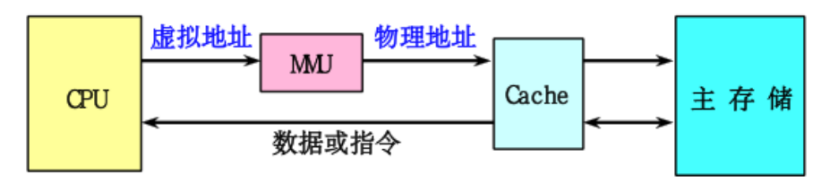

物理cache需要地址转换和访问cache串行执行,比较缓慢

虚拟cache直接使用虚拟地址访问cache,省去了转换的过程,并且地址转换和访问cache并行,更快更合理

缺点:

需要避免不同进程的相同虚拟地址但是对应不同物理地址的问题(可以引入PID来改善)
也需要注意同义or别名的问题(同一个数据有两个不同虚拟地址下的副本):可以使用禁止or允许(并做好相关的配置)

解决方法(更进一步)

虚拟索引+物理标识:

方法三:cache访问的流水化:

Cache 访问流水化是把对第一级 Cache 的访问过程按照流水线的方式进行组织。流水线技术将一个复杂的操作分解成多个相对简单的子操作，每个子操作在不同的功能段上执行，且这些功能段可以并行工作。在 Cache 访问中，将整个访问过程（如地址译码、数据读取等 ）划分为多个步骤，每个步骤在一个时钟周期内完成，这样在每个时钟周期都可以启动一个新的 Cache 访问操作，虽然单个 Cache 访问需要多个时钟周期才能完成，但整体上提高了 Cache 的吞吐率，使系统在单位时间内能够处理更多的 Cache 访问请求 。

方法四:踪迹cache

在追求每个时钟周期流出超过 4 条指令以开发指令级并行性时，难点在于要找到足够多彼此不相关的指令。踪迹 Cache 是应对上述挑战的一种解决方法。它存放 CPU 所执行的动态指令序列，这些序列包含了通过分支预测展开的指令 。分支预测是预测条件分支指令的执行方向，若预测为某个分支，就预先取出该分支上的指令放入踪迹 Cache 。不过分支预测不一定正确，所以在取到指令时需要确认预测是否准确。

优点：能够提高指令 Cache 的空间利用率。因为它根据程序实际执行路径存放指令，避免了普通 Cache 中可能存在的一些无用指令存储（如很少执行的分支上的指令 ），使得 Cache 空间更多用于存放真正会执行的指令。

缺点：

地址映像机制复杂。由于踪迹 Cache 存放的是动态指令序列，其地址映射不能像普通 Cache 那样简单基于静态程序地址，需要考虑分支预测、指令执行顺序等多种因素，增加了硬件实现的复杂度。

相同的指令序列有可能被当作条件分支的不同选择而重复存放。比如一个条件分支有两个可能路径，若分支预测不准确，可能会在踪迹 Cache 中多次存放相同指令序列，造成空间浪费。
