三格电子上新了——超高频RFID读写器
型号：SG-UHF80-485
SG-UHF80-TCP

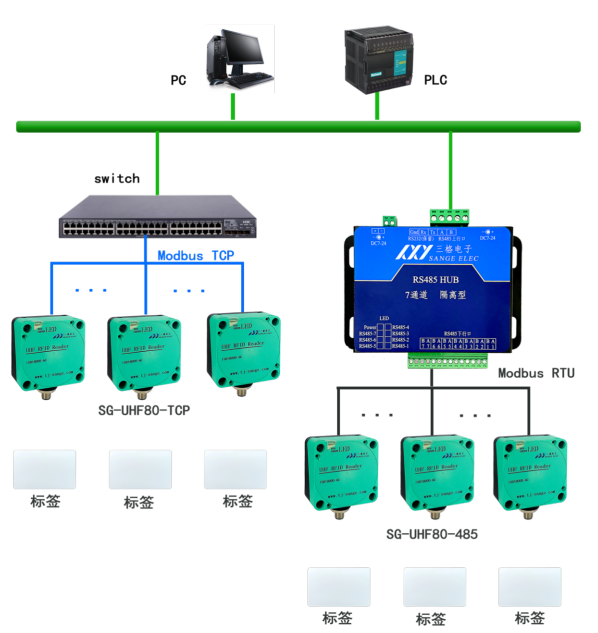

本产品是SG-UHF80系列超高频RFID读写器，包含SG-UHF80-485、SG-UHF80-TCP，共两个产品。使用框图如下图所示。
1.1 产品功能
本系列产品用来读写超高频RFID标签，支持Modbus_RTU/ModbusTCP从站功能。可实现3米距离内对超高频标签的EPC、TID和USER数据区的读取，1.5米距离内对超高频标签的EPC和USER数据区的写入。
1.2 产品特点
支持宽电压供电：DC7.5~36V。
支持多波特率：115200 / 57600 / 38400 / 19200 / 9600bps（仅SG-UHF80-485）。
支持多路TCP连接：最多7路Modbus_TCP连接（仅SG-UHF80-TCP）。
本产品Modbus_RTU和Modbus_TCP作为Modbus从站，支持 03、06、10、功能码，用户可根据本产品的通信协议进行相应数据读取或写入。
1.3 SG-UHF80系列选型表
| SG-UHF80系列选型表 | |||
| 产品型号 | 通讯接口 | 支持协议 | 主从关系 |
| SG-UHF80-485 | RS485 | Modbus_RTU | 从站 |
| SG-UHF80-TCP | TCP/IP | Modbus_TCP | 从站 |
- 硬件参数
| 硬件参数 | 参数说明 |
| 工作电压 | DC 7.5~36V |
| 最大工作电流 | 1.5A |
| 工作频段 | 920~925 MHz |
| 空中接口协议 | ISO 18000-6C |
| 输出功率范围 | 13~27dBm |
| 通讯方式 | SG-UHF80-485：RS485； SG-UHF80-TCP：TCP/IP |
| 通信速率 | SG-UHF80-485：最大115200bps； SG-UHF80-TCP：10M/100M自适应 |
| 读写距离 | 读取：≤3M；写入：≤1.5M |
| 可读写字节数 | EPC：12字节；TID：8字节；USER：12字节 |
| 单次读写周期 | ≤800ms |
| 工作温度 | -30~75℃ |
| 工作湿度 | 5%~95%无冷凝 |
2.1 电源及通信接口
本系列产品的电源接口和通信接口共用一个M12的4针或8针连接器，具体图片及线序定义如下：
SG-UHF80-485：
| 引脚 | 颜色 | 功能说明 |
| 1 | 红色 | 电源+ |
| 2 | 白色 | RS485-A |
| 3 | 蓝色 | RS485-B |
| 4 | 黑色 | 电源- |

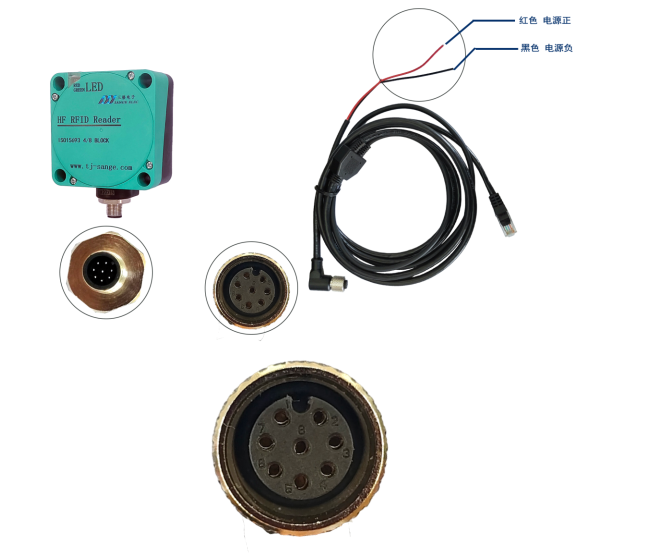

SG-UHF80-TCP：
| 引脚 | 功能说明 |
| 1 | 电源+ |
| 2 | TX+ |
| 3 | TX- |
| 4 | RX+ |
| 5 | RX- |
| 6 | 预留 |
| 7 | 预留 |
| 8 | 电源- |
2.2 指示灯说明

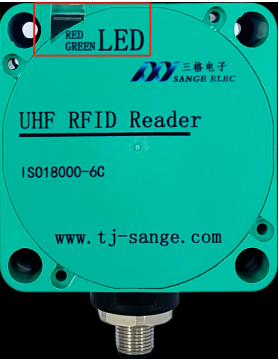

本系列产品有一个红、绿双色指示灯，如下图红色框选位置：
| 指示灯 | 功能说明 |
| 红色 | 接通电源，在不控制红色指示灯的情况下常亮。 |
| 绿色 | 可选择为读取或写入标签成功时的状态指示。 |

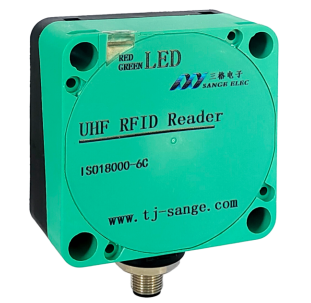

产品尺寸图
