基于CATIA参数化球体建模的自动化插件开发实践——NX建模之球体命令的参考与移植

news 来源：原创 2025/5/1 8:53:38

引言

在CATIA二次开发领域，Python因其灵活性和丰富的库支持逐渐成为高效工具开发的首选语言。本文将以笔者开发的CATIA球体自动化建模工具为例，参考NX软件中高效球体创建命令，深度解析基于PySide6 GUI框架与pycatia接口库的集成开发实践。该工具实现了参数化球体创建与基于几何特征的智能推导两种模式，通过模块化架构设计提升了建模效率。

一、功能架构解析

1.1 核心功能模块

graph TD
A[PySide6 GUI] --> B[连接管理]
A --> C[几何参数采集]
B --> D[CATIA COM接口]
C --> E[球体生成算法]
D --> F[CATIA几何操作]
E --> F

连接管理：通过单例模式确保全局唯一CATIA进程连接（StartCatia.start_catia()）
参数采集：支持点坐标手动输入与圆弧边智能推导两种模式（get_center/get_arc方法）
算法实现：基于CATIA Hybrid Shape Factory实现球体几何生成（add_new_sphere）

1.2 技术选型对比

技术方案	优势	应用场景
PySide6	Qt原生支持、LGPL协议	专业级GUI开发
pycatia	Pythonic接口封装	CATIA对象操作
COM接口	底层控制能力	几何特征精确获取

二、关键技术实现

2.1 CATIA连接管理

def _init_catia_connection(self):"""单例模式确保全局唯一连接"""self.catia = StartCatia.start_catia()self.doc = self.catia.active_documentself.part = PartDocument(self.doc.com_object).part

采用工厂模式初始化CATIA进程，避免多实例冲突
通过PartDocument对象访问MECMOD模块接口，实现零件级操作

2.2 智能几何推导算法

圆弧边推导模式（get_arc方法）：

通过spa_workbench()获取测量工作台
使用get_measurable()解析圆弧几何属性
提取圆心坐标（get_center()）和半径（radius属性）

点坐标获取支持两种方式：

顶点对象：通过Vertex接口解析坐标
几何点：直接读取Point对象坐标

2.3 异常处理机制

try:# 业务逻辑
except ValueError as ve:self._show_error(f"参数错误: {str(ve)}")
except ReferenceError as re:self._show_error(f"引用错误: {str(re)}")

建立三级异常处理体系（参数校验、对象引用、运行时异常）
通过QMessageBox实现可视化错误提示（_show_error方法）

三、工程化开发实践

3.1 模块化架构设计

src/
├── ui/                  # Qt Designer界面文件
├── utils/               # CATIA连接工具类
└── sphere_tool/         # 核心业务逻辑├── geometry.py      # 几何操作封装└── exceptions.py   # 自定义异常类型

遵循MVC模式分离界面与业务逻辑
采用QUiLoader动态加载.ui文件，提升界面可维护性

3.2 性能优化方案

COM对象缓存：复用axis_ref = self.part.create_reference_from_object(...)
延迟加载：仅在需要时初始化spa_workbench
坐标精度控制：tuple(round(num, 3) for num in meas.get_point())

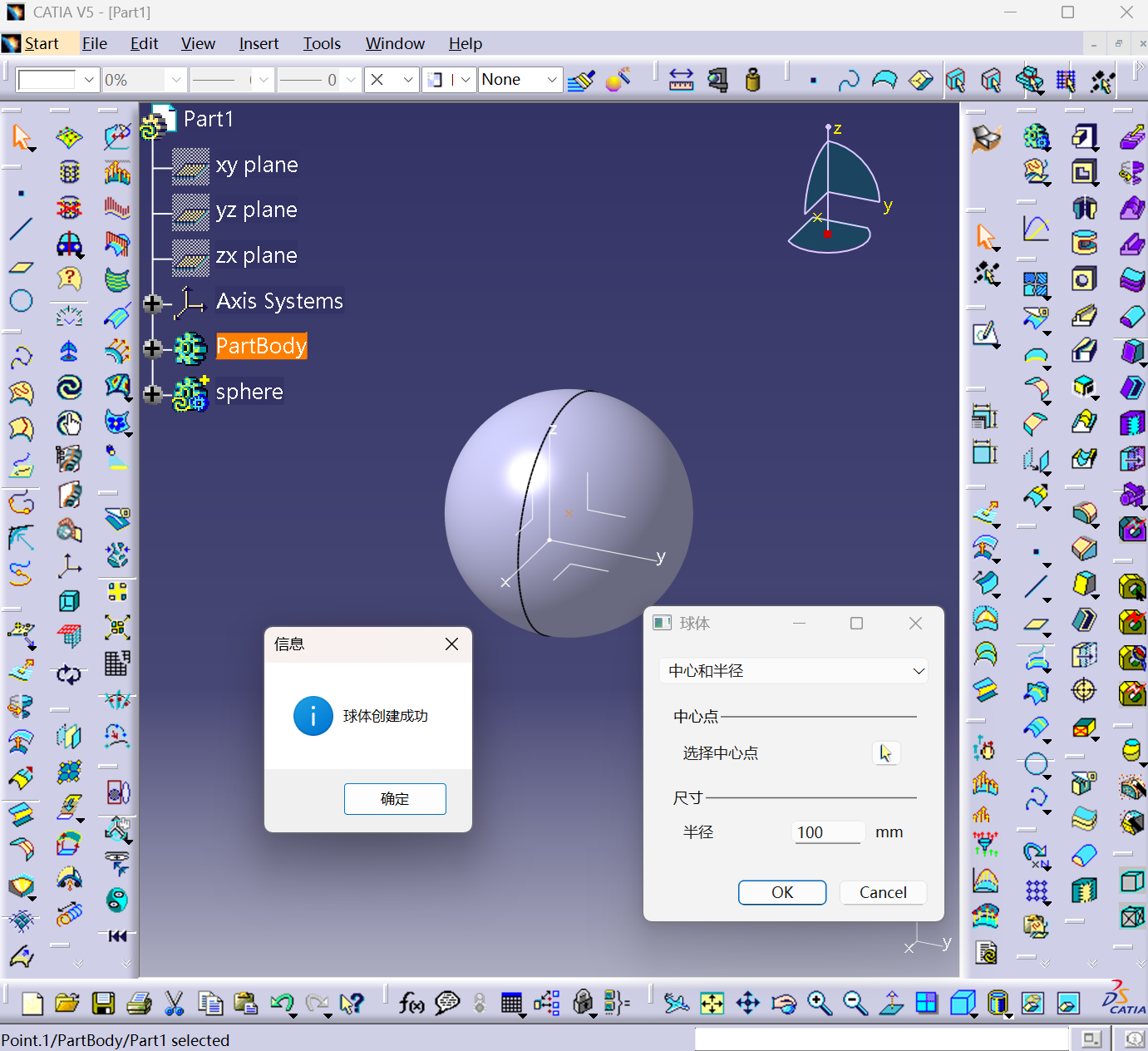

四、工具使用场景

4.1 操作流程

模式选择：通过下拉框切换参数输入/智能推导模式
几何选择：
- 中心点模式：支持点或顶点选择（sel.select_element2(("Point", "Vertex")）
- 圆弧模式：自动提取圆心和半径（geometry_name == 9验证圆弧类型）
参数校验：强制类型检查（text().isdigit()）与范围限制
