第八章 磁盘管理未完待续
1.磁盘管理
磁盘简介
名词：磁盘/硬盘/disk
存储设备类型从工作原理区分

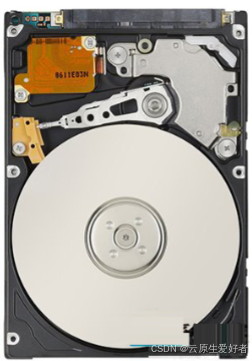

- 机械
机械硬盘即是传统普通硬盘，主要由：盘片，磁头，盘片转轴及
控制电机，磁头控制器，数据转换器，接口，缓存等几个部分组
成。
磁道大小4K

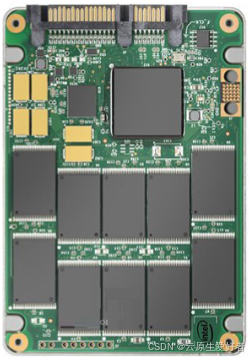

- 固态
固态驱动器（Solid State Disk或Solid State Drive，简称SSD），
俗称固态硬盘，固态硬盘是用固态电子存储芯片阵列而制成的硬
盘
尺寸 3.5 、2.5 、1.8英寸
磁盘接口类型
(1) SATA（Serial ATA）
类型：串行接口（替代旧式并行IDE接口）
(2) SAS（Serial Attached SCSI）
类型：企业级串行接口（兼容SATA设备）

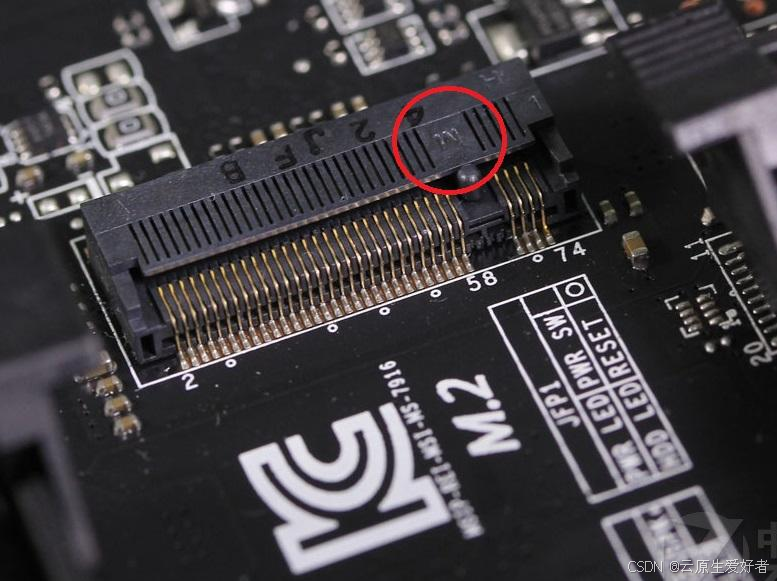

(3) NVMe（Non-Volatile Memory Express）
类型：基于PCIe通道的协议（非物理接口）

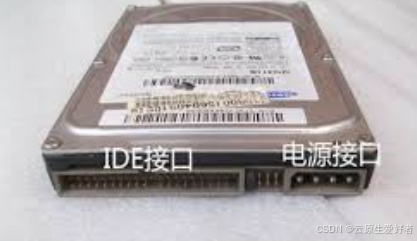

(4) IDE（PATA，已淘汰）
类型：并行接口（旧式）

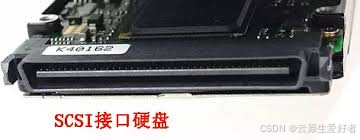

(5) SCSI（Small Computer System Interface，逐渐淘汰）
类型：并行/串行接口（企业级）
转速 5400/7200/10000/15000rpm
厂商: 西部数据/希捷(美国) 三星（韩国） 日立/金士顿（日本）
术语
-

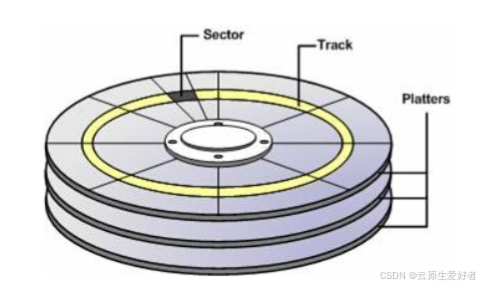

盘片
一块硬盘有若干盘片，每个盘片有可以存储数据的上、下两盘面
（Side）。这些盘面堆叠在主轴上高速旋转，它们从上至下从“0”开
始依次编号。 -

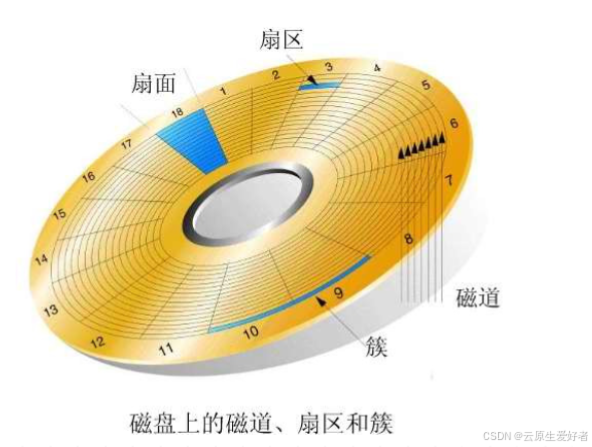

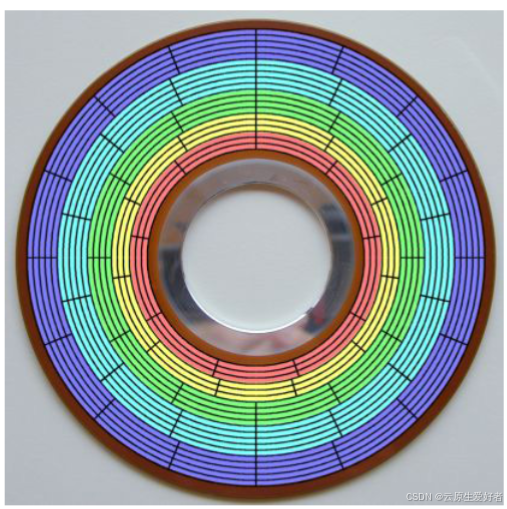

磁道
每个盘面被划分成许多同心圆，这些同心圆轨迹叫做磁道；磁道从
外向内从0开始顺序编号。 -
扇区
将一个盘面划分为若干内角相同的扇形，这样盘面上的每个磁道就
被分为若干段圆弧，每段圆弧叫做一个扇区。每个扇区中的数据作
为一个单元同时读出或写入。硬盘的第一个扇区，叫做引导扇区。 -
扇面
同一角度的扇区被叫扇面 -
柱面
所有盘面上的同一磁道构成一个圆柱，称作柱面 -
簇
块（簇）是 操作系统与磁盘（硬盘）交互的最小数据单元（在linux系统中称为块，在windows系统中称为簇）。操作系统从硬盘中拿一块数据，即完成一次磁盘IO。
kernel对不同接口硬盘命名方式
RHEL9/centos9 -
IDE（并口）
/dev/hda
/dev/hdb -
SATA（串口）
/dev/sda
/dev设备文件目录
sda是一个文件
s代表sata就是串口
d代表磁盘
a第一块
/dev/sdb 表示第二块
磁盘分区类型
MBR
主引导记录（MBR，Master Boot Record）是位于磁盘最前边的
一段引导
MBR支持最大的磁盘容量是 <2TB。设计时分配4个分区
如果希望超过4个分区，需放弃主分区，改为扩展分区和逻辑分
区。
fdisk命令
GPT
全局唯一标识分区表（GUIDPartition Table，缩写：GPT）是一
个实体硬盘的分区表的结构布局的标准。
GPT 支持大于2T的硬盘，支持128个分区
gdisk命令
添加磁盘

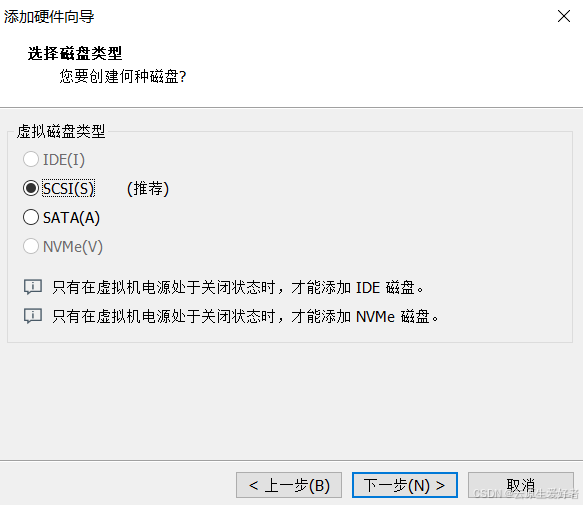

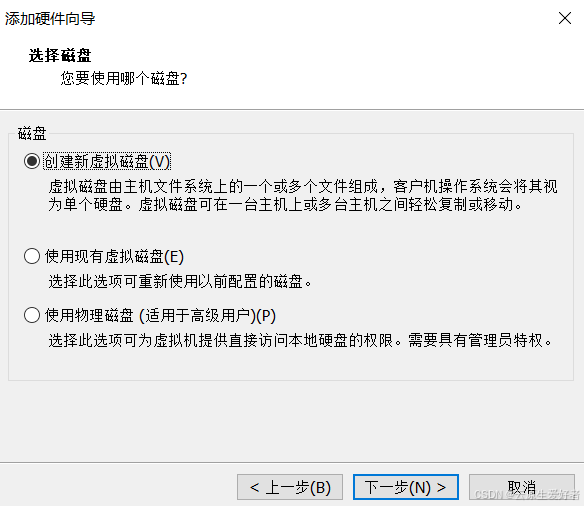

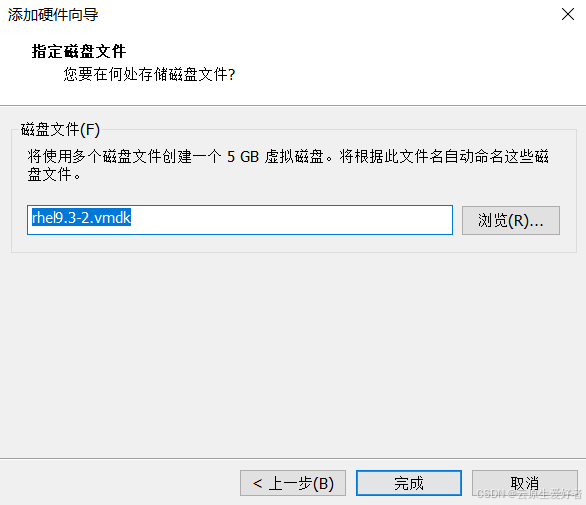

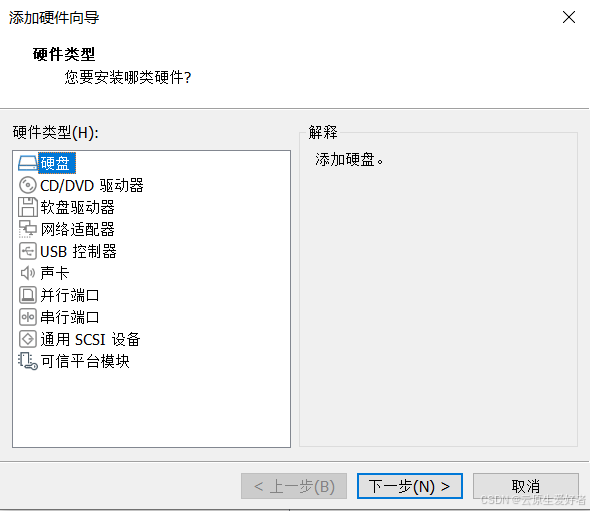

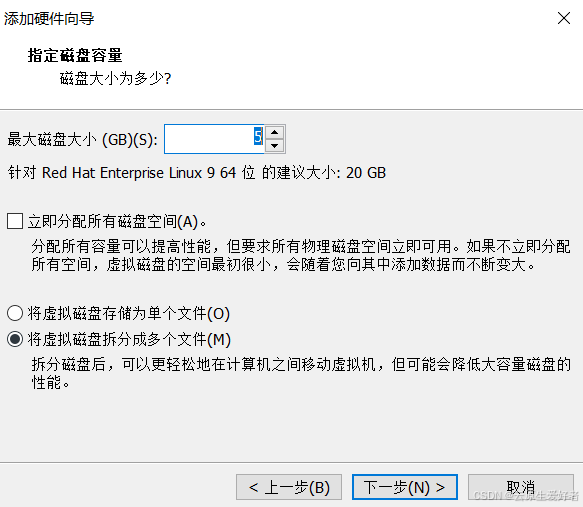

VMWARE增加磁盘
先关闭虚拟机电源
管理磁盘流程三部曲
新硬盘
分区(MBR或者GPT) ---->格式化/文件系统 Filesystem ----> 挂载
mount
毛坯房
隔间-----------> 放家具/打造格子柜----------------> 加个门/目录
1.查看磁盘信息
方法1
[root@station ~]# ll /dev/sd*
brw-rw----. 1 root disk 8, 0 Apr 29 23:11 /dev/sda
brw-rw----. 1 root disk 8, 16 Apr 29 23:11 /dev/sdb
[root@station ~]# ll /dev/nvme0*
crw-------. 1 root root 241, 0 Apr 29 23:11 /dev/nvme0
brw-rw----. 1 root disk 259, 0 Apr 29 23:11 /dev/nvme0n1
brw-rw----. 1 root disk 259, 1 Apr 29 23:11 /dev/nvme0n1p1
brw-rw----. 1 root disk 259, 2 Apr 29 23:11 /dev/nvme0n1p2
brw-rw----. 1 root disk 259, 3 Apr 29 23:11 /dev/nvme0n1p3
c（字符设备，Character Device）
b（块设备，Block Device）
方法2
[root@station ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINTS
sda 8:0 0 5G 0 disk
sdb 8:16 0 5G 0 disk
sr0 11:0 1 1024M 0 rom
nvme0n1 259:0 0 100G 0 disk
├─nvme0n1p1 259:1 0 600M 0 part /boot/efi
├─nvme0n1p2 259:2 0 1G 0 part /boot
└─nvme0n1p3 259:3 0 98.4G 0 part └─rhel-root 253:0 0 98.4G 0 lvm /
名称 设备类型 序号 是否可移动设备 大小 是否只读 磁盘或分区
挂载点
[root@station ~]# fdisk /dev/sdaWelcome to fdisk (util-linux 2.37.4).
Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.Device does not contain a recognized partition table.
Created a new DOS disklabel with disk identifier 0x258c5ad5.Command (m for help): mHelp:DOS (MBR)a toggle a bootable flagb edit nested BSD disklabelc toggle the dos compatibility flagGenericd delete a partitionF list free unpartitioned spacel list known partition typesn add a new partitionp print the partition tablet change a partition typev verify the partition tablei print information about a partitionMiscm print this menuu change display/entry unitsx extra functionality (experts only)ScriptI load disk layout from sfdisk script fileO dump disk layout to sfdisk script fileSave & Exitw write table to disk and exitq quit without saving changesCreate a new labelg create a new empty GPT partition tableG create a new empty SGI (IRIX) partition tableo create a new empty DOS partition tables create a new empty Sun partition tableCommand (m for help): n
Partition typep primary (0 primary, 0 extended, 4 free)e extended (container for logical partitions)
Select (default p): p
Partition number (1-4, default 1): 1
First sector (2048-10485759, default 2048): ## 一个扇区 = 512KB
Last sector, +/-sectors or +/-size{K,M,G,T,P} (2048-10485759, default 10485759): +1GCreated a new partition 1 of type 'Linux' and of size 1 GiB.Command (m for help): P
P: unknown commandCommand (m for help): pDisk /dev/sda: 5 GiB, 5368709120 bytes, 10485760 sectors
Disk model: VMware Virtual S
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x258c5ad5Device Boot Start End Sectors Size Id Type
/dev/sda1 2048 2099199 2097152 1G 83 LinuxCommand (m for help): n
Partition typep primary (1 primary, 0 extended, 3 free)e extended (container for logical partitions)
Select (default p): p
Partition number (2-4, default 2): 2
First sector (2099200-10485759, default 2099200):
Last sector, +/-sectors or +/-size{K,M,G,T,P} (2099200-10485759, default 10485759): +1GCreated a new partition 2 of type 'Linux' and of size 1 GiB.Command (m for help): p
Disk /dev/sda: 5 GiB, 5368709120 bytes, 10485760 sectors
Disk model: VMware Virtual S
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x258c5ad5Device Boot Start End Sectors Size Id Type
/dev/sda1 2048 2099199 2097152 1G 83 Linux
/dev/sda2 2099200 4196351 2097152 1G 83 LinuxCommand (m for help): n
Partition typep primary (2 primary, 0 extended, 2 free)e extended (container for logical partitions)
Select (default p): Using default response p.
Partition number (3,4, default 3):
First sector (4196352-10485759, default 4196352):
Last sector, +/-sectors or +/-size{K,M,G,T,P} (4196352-10485759, default 10485759): +1GCreated a new partition 3 of type 'Linux' and of size 1 GiB.Command (m for help): p
Disk /dev/sda: 5 GiB, 5368709120 bytes, 10485760 sectors
Disk model: VMware Virtual S
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x258c5ad5Device Boot Start End Sectors Size Id Type
/dev/sda1 2048 2099199 2097152 1G 83 Linux
/dev/sda2 2099200 4196351 2097152 1G 83 Linux
/dev/sda3 4196352 6293503 2097152 1G 83 LinuxCommand (m for help): n # 新建分区
Partition typep primary (3 primary, 0 extended, 1 free)e extended (container for logical partitions)
Select (default e): p #p主分区 e扩展分区Selected partition 4
First sector (6293504-10485759, default 6293504):
Last sector, +/-sectors or +/-size{K,M,G,T,P} (6293504-10485759, default 10485759): +1GCreated a new partition 4 of type 'Linux' and of size 1 GiB.Command (m for help): p # 打印分区信息
Disk /dev/sda: 5 GiB, 5368709120 bytes, 10485760 sectors
Disk model: VMware Virtual S
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x258c5ad5Device Boot Start End Sectors Size Id Type
/dev/sda1 2048 2099199 2097152 1G 83 Linux
/dev/sda2 2099200 4196351 2097152 1G 83 Linux
/dev/sda3 4196352 6293503 2097152 1G 83 Linux
/dev/sda4 6293504 8390655 2097152 1G 83 LinuxCommand (m for help): w # w保存分区信息,自动退出分区工具
The partition table has been altered.
Calling ioctl() to re-read partition table.
Syncing disks.# 刷新分区表
[root@station ~]# partprobe /dev/sda
# 查看分区结果
[root@station ~]# fdisk -l /dev/sda
Disk /dev/sda: 5 GiB, 5368709120 bytes, 10485760 sectors
Disk model: VMware Virtual S
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x258c5ad5Device Boot Start End Sectors Size Id Type
/dev/sda1 2048 2099199 2097152 1G 83 Linux
/dev/sda2 2099200 4196351 2097152 1G 83 Linux
/dev/sda3 4196352 6293503 2097152 1G 83 Linux
/dev/sda4 6293504 8390655 2097152 1G 83 Linux[root@station ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINTS
sda 8:0 0 5G 0 disk
├─sda1 8:1 0 1G 0 part
├─sda2 8:2 0 1G 0 part
├─sda3 8:3 0 1G 0 part
└─sda4 8:4 0 1G 0 part
sdb 8:16 0 5G 0 disk
sr0 11:0 1 1024M 0 rom
nvme0n1 259:0 0 100G 0 disk
├─nvme0n1p1 259:1 0 600M 0 part /boot/efi
├─nvme0n1p2 259:2 0 1G 0 part /boot
└─nvme0n1p3 259:3 0 98.4G 0 part └─rhel-root 253:0 0 98.4G 0 lvm /# 创建文件系统
[root@station ~]# mkfs.ext4 /dev/sda1
mke2fs 1.46.5 (30-Dec-2021)
Creating filesystem with 262144 4k blocks and 65536 inodes
Filesystem UUID: f47827c9-7275-4a9d-bf7b-6a567a8c96ba
Superblock backups stored on blocks: 32768, 98304, 163840, 229376Allocating group tables: done
Writing inode tables: done
Creating journal (8192 blocks): done
Writing superblocks and filesystem accounting information: done
[root@station ~]# mkfs.ext4 /dev/sda2
[root@station ~]# mkfs.ext4 /dev/sda3
[root@station ~]# mkfs.ext4 /dev/sda4# 挂载mount
## 手动挂载
## 创建挂载点，一个分区一个挂载点
[root@station ~]# mkdir /mnt/disk1
# -t ext4指定文件系统类型，最好加上，增强可读性
[root@station ~]# mount -t ext4 /dev/sda1 /mnt/disk1# 查看挂载信息
## 方法1 df -hT
[root@station ~]# df -Th
Filesystem Type Size Used Avail Use% Mounted on
/dev/sda1 ext4 974M 24K 907M 1% /mnt/disk1## 方法2 mount
[root@station ~]# mount
/dev/sda1 on /mnt/disk1 type ext4 (rw,relatime,seclabel)
# mount 看的是磁盘有没有特殊属性，具体属性在后续讲解。
