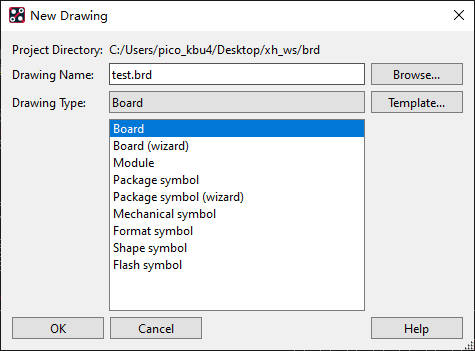

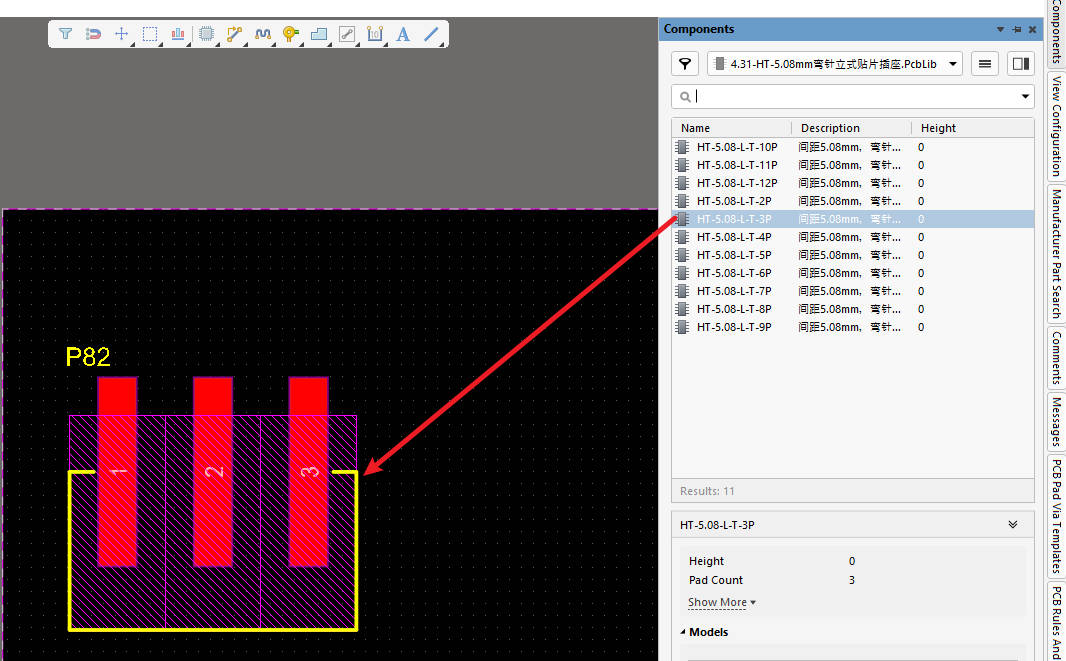

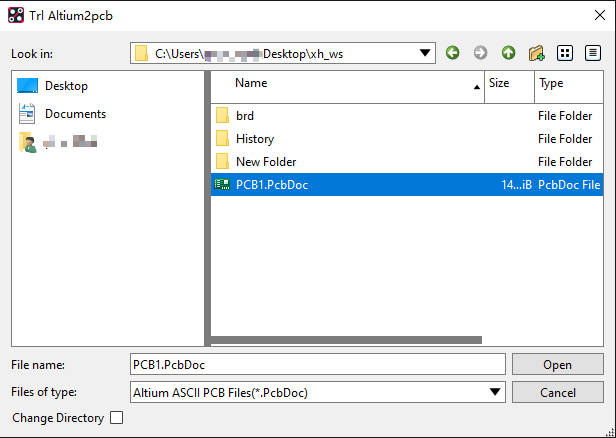

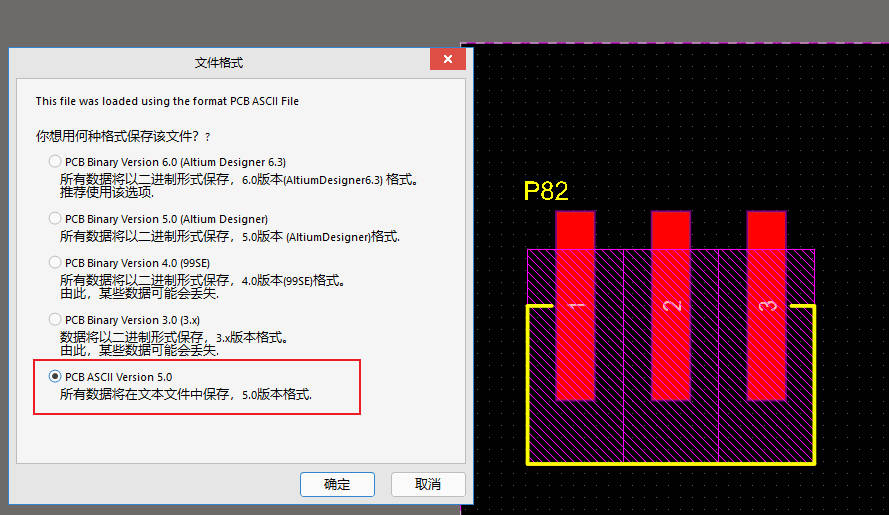

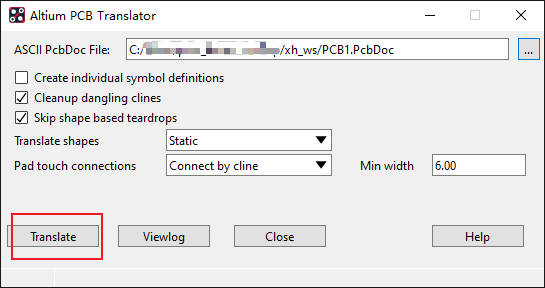

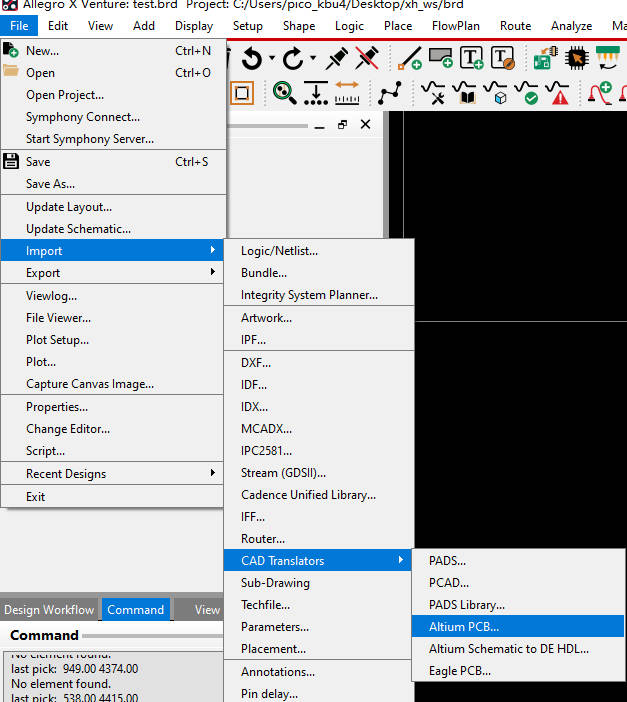

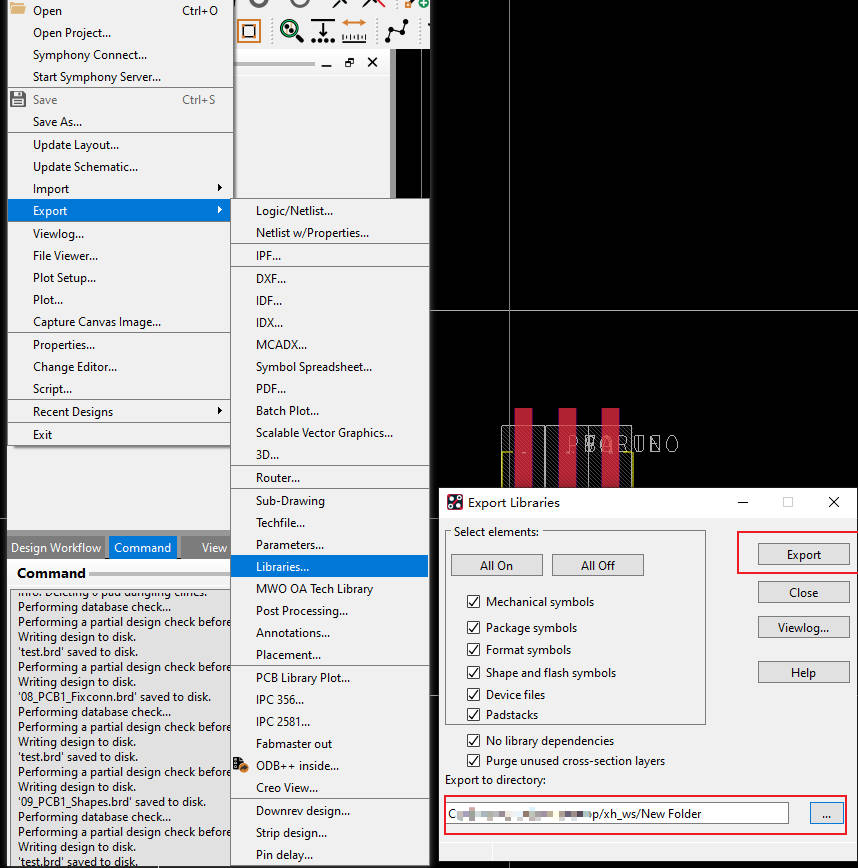

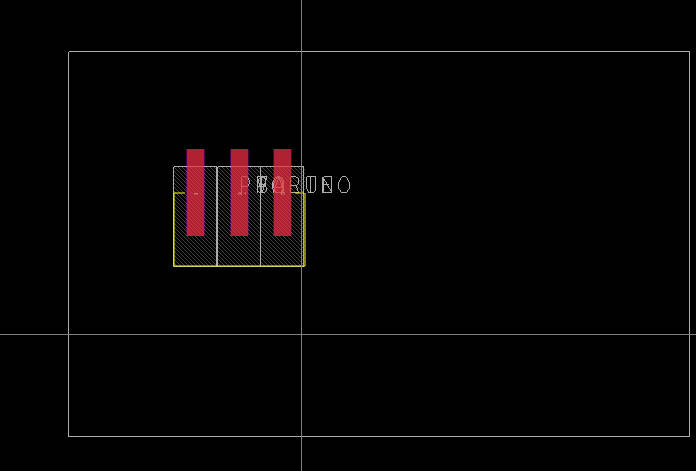

从Altium Designer导出ASCII格式文件 新建空白PCB，添加所需转换封装到PCB中；可以一次添加多个封装；另存PCB格式为ASCII（Cadence才能识别）。 直接导入ASCII文件到Cadence 在Allegro中新建空白PCB文件（brd）；导入ASCII文件； Cadence导出封装 Export–>Librearies… 通过ASCII文件转换封装的核心在于ASCII文件格式的交互性，此方法可节省80%以上的重建时间，但需严格验证导入结果。
