测量电机的电阻、电感、磁链常数和极对数办法

一、电阻电感测量

测试仪器： LCR 电桥 或者万用表和 LCR 电桥

测试方法：选用 Ls-Rs 档， 电平选用 1V， 频率根据电机实际运行的电频率来设置， 常用的检测频率为 100Hz（有些电桥只有 120Hz，差不多这个范围就行）。 测试之前最好进行开路和短路清零。 电感使用 LCR 电桥的 Ls-Rs 档测试， 选用 Ls-Q 档测试电感，万用表或者 LCR 电桥电阻档测试电阻。

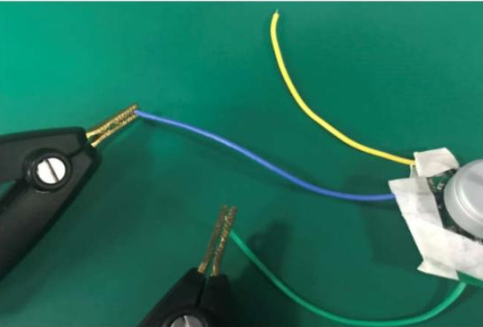

电感电阻接线图

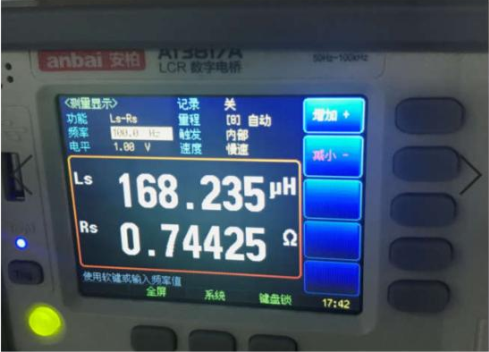

电阻电感测试结果

数据处理步骤： 用手旋转一圈电机转子， 记录电感最大值  和当时的电阻值 ，还需要记录电感最小值  和当时的电阻值 。

得到结果：，，

二、磁链常数测量

测试仪器： 示波器

测试方法： 用电压探头和地线连接电机两相， 用力旋转转子， 捕捉反电势波形。选用较为均匀的反电势波形（尽量旋转的快速并且平滑，峰峰值是电机额定电压的一半以上即可），比如我们得到：峰峰值 Vpp = 1.58V，频率 F = 160.3Hz。

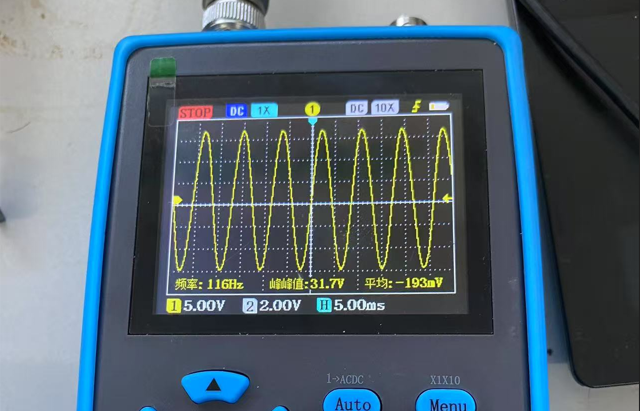

示波器显示的峰峰值

代入磁链常数公式：

三、极对数测量

方法1：电机极对数测试的接线和测量电阻电感一样，转动转子一周，示波器上有几个反电势波形就是几对极。

方法2：另一种测试方法是在程序中强拖电机到固定频率 F，然后测试机械转速 S，极对数计算公式为 。

方法3：将电机两相通电，电压自定义，不能过大，电流 500mA，然后转动电机转子，可以感觉出来几次停顿， 几次停顿电机极对数即为几对极。

其中，第 1 种方法不好把控， 第 2 种方法最为准确， 第 3 种方法最为简单。
