Opnelayers：向某个方向平移指定的距离

news 来源：原创 2025/5/2 8:11:40

一、需求分析

我想要封装一个平移方法，这个方法的功能是可以让视图向某个方向平移一定的距离。除了基础的能力外，我还希望有以下的功能：

可以自定义动画持续时间
可以自定义平移结束后的回调
可以自定义移动的方向，如：上、下、左、右等。
可以自定义移动距离的单位，如：米、像素等。

二、思路梳理

首先肯定还是基于veiw.animate()方法实现平移的功能。因此就需要计算出平移后的视图中心点坐标。

接下来就需要解决以下的几个问题：

① 如何根据平移的距离和平移的方向计算我们目标位置的坐标？

这个很简单，其实就是坐标正算。

坐标正算是指根据已知点的坐标、已知边长及该边的坐标方位角，计算未知点的坐标。简单来说，就是已知起点坐标、两点间的距离和方位角，求终点坐标。

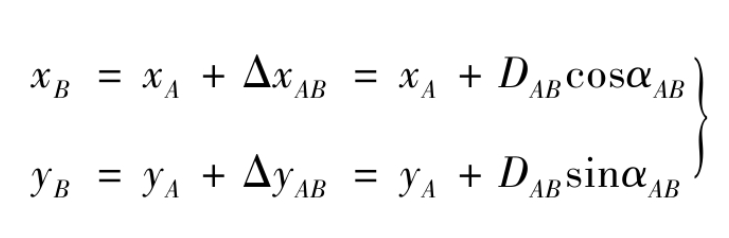

它的公式如下：

② 如何实现自定义移动方向？

移动方向本质上就是方位角，我可以预设一些固定的方位值（例如，向上是0度角）也以一个数字作为方位角。

‘top’ - 表示 0° 方位角

180 - 表示 180° 方位角

③ 如何兼容多种距离单位？

想要兼容多种距离单位就需要在计算目标点坐标时进行单位转换，统一各个数值的单位。我计划平移方法支持米、千米、像素三种单位，并最终全部转换为像素单位。转换的方法如下：

像素 = 米 / 分辨率

像素 = ( 千米 * 1000 ) / 分辨率

因为分辨率就表示图上一个像素所对应的实地距离，因此可以利用分辨率将移动距离由米转换为像素。

具体的实现步骤如下：

获取平移起点的坐标（即视图中心点坐标）

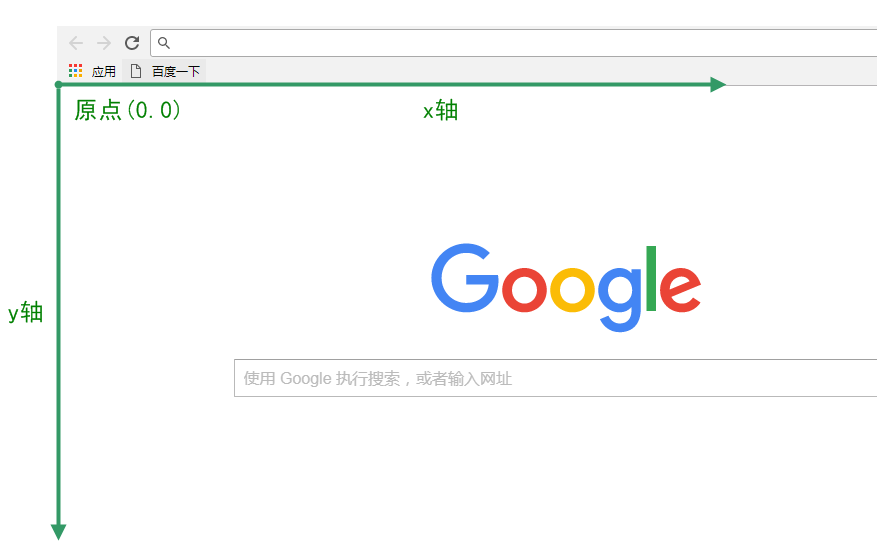

将起点坐标由地理空间坐标（以米或度为单位）转换为屏幕坐标（以像素为单位）
将移动距离的单位全部转换为像素
计算平移的方位角
根据起点坐标、平移距离、方位角计算终点距离
将终点坐标由屏幕坐标（以像素为单位）转换为地理空间坐标（以米或度为单位）
执行veiw.animate()方法

三、成果展示

平移方法

/*** @abstract 向某个方向平移一段距离* @param {*} map* @param {number} distance 要平移的距离* @param { 'top' | 'bottom' | 'left' | 'right'  | 'top-left' | 'top-right' | 'bottom-left' | 'bottom-right' | number } direction 要平移的方向  如果参数为一个数字则表示方位角（以度为单位）* @param { 'px' | 'm' | 'km' } unit 距离的单位* @param {number} duration 动画持续时间* @param {function} done 动画结束后的回调函数*/
export const pan = (map,{ distance, direction, unit = "m", duration = 1000 },done = () => {}
) => {// 获取当前视图中心点坐标const view = map.getView();const center = view.getCenter();const resolution = view.getResolution();// 将中心点坐标转换为像素坐标const centerPixel = map.getPixelFromCoordinate(center);// 将需要移动的距离转换为像素距离let finalDistance = distance;if (unit === "km") {finalDistance =(distance * 1000) /(resolution * view.getProjection().getMetersPerUnit());} else if (unit === "m") {finalDistance =distance / (resolution * view.getProjection().getMetersPerUnit());}// 计算方位角let alpha;if (typeof direction === "number") {alpha = direction * (Math.PI / 180);} else {switch (direction) {case "top":alpha = 270 * (Math.PI / 180);break;case "bottom":alpha = 90 * (Math.PI / 180);break;case "left":alpha = 180 * (Math.PI / 180);break;case "right":alpha = 0;break;case "top-left":alpha = 225 * (Math.PI / 180);break;case "top-right":alpha = 135 * (Math.PI / 180);break;case "bottom-left":alpha = 315 * (Math.PI / 180);break;case "bottom-right":alpha = 45 * (Math.PI / 180);break;default:return;}}// 通过坐标正算计算平移后的中心点坐标let newCenterPixel = [];newCenterPixel[0] = centerPixel[0] + finalDistance * Math.cos(alpha);newCenterPixel[1] = centerPixel[1] + finalDistance * Math.sin(alpha);// 将新的中心点坐标转换为地理坐标const newCenter = map.getCoordinateFromPixel(newCenterPixel);// 执行平移动画view.animate({center: newCenter,duration: duration,},done);
};

四、要点分析

1.空间坐标与屏幕坐标的转换

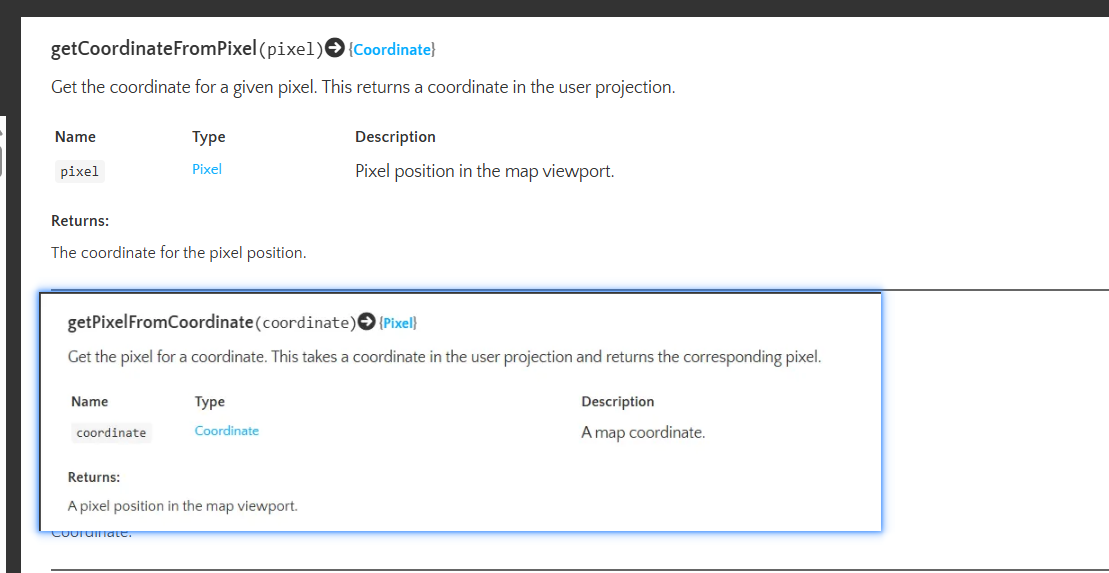

在OpenLayers中可以通过内置的方法实现空间坐标与屏幕坐标的转换

view.getPixelFromCoordinate(coordinate)  // 空间坐标 => 屏幕坐标view.getCoordinateFromPixel(pixel)       // 屏幕坐标 => 空间坐标

2.注意地理坐标系统对分辨率的影响

我们需要通过分辨率来实现地理单位（km，m）与像素单位（px）的转换。但是分辨也是会受当前地图的地理坐标系统的影响：

若 projection:'EPSG:4326' （地理坐标系），则分辨率的单位是度。
若 projection:'EPSG:3857'（投影坐标系），则分辨率的单位是米。

因此如果当前地图使用的是像'EPSG:4326'这样的地理坐标系，就需要将分辨率的单位由度转换为米，这样才能使用分辨率正确的计算出要平移的距离。

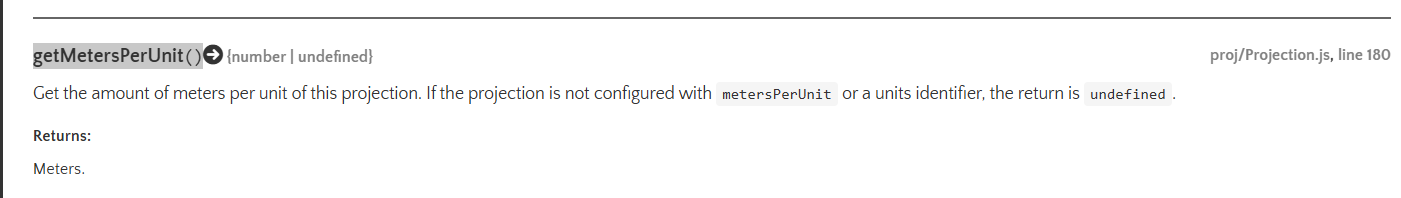

可以通过projection.getMetersPerUnit()方法来获取当前坐标系下1个单位长度所对应的米数。

因此在考虑了地理坐标系统的影响后，将平移距离的单位转换为像素的公式就可以这样写：

像素 = 米 / ( 分辨率 * 当前坐标系每单位对应米数 )

像素 = ( 千米 * 1000 ) / ( 分辨率 * 当前坐标系每单位对应米数 )

对应到代码中就是这样：

// m => px
distance_px = distance_m / (resolution * view.getProjection().getMetersPerUnit());// km => px
distance_px = (distance_m * 1000) / (resolution * view.getProjection().getMetersPerUnit());
