【嘉立创EDA】如何在更新或转换原理图到PCB时，保留已有布局器件
文章路标👉
- :one: 文章解决问题
- :two: 主题内容
- :three: 参考方法
- be end..
1️⃣ 文章解决问题
操作环境：嘉立创EDA专业版 V2.2.37
本文使用嘉立创EDA，描述在更新或转换原理图到PCB时，保留已有布局器件的方法。本文将此过程记录，以供有需要的读者参考。
2️⃣ 主题内容

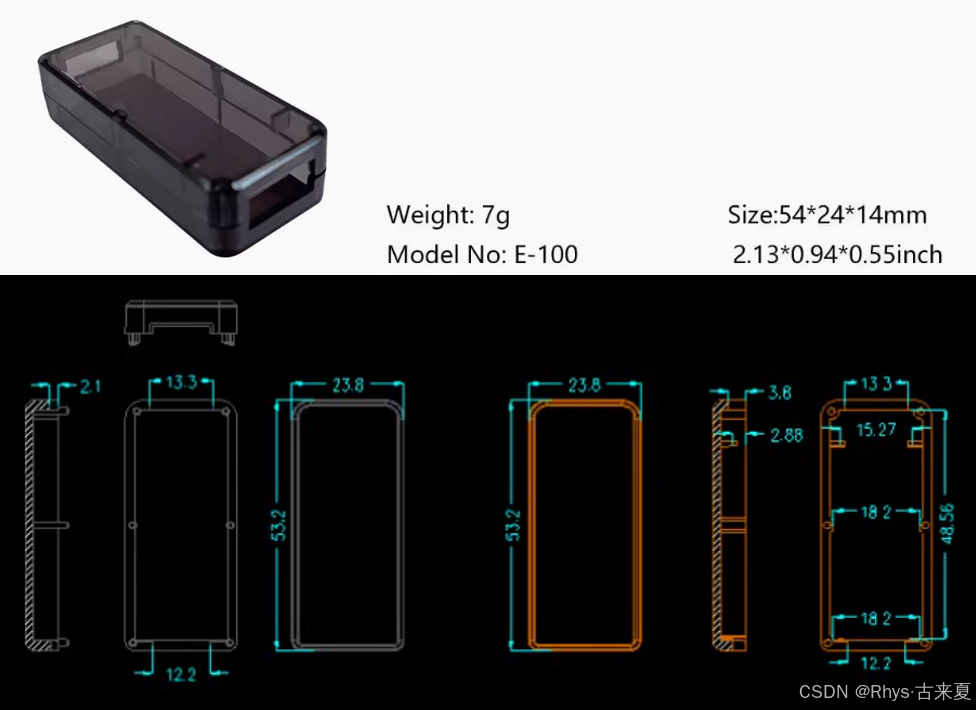

在进行一些固定layout或者outline确定的PCB时，一些位置的元器件往往是固定的，或者这些元器件优先于原理图设计而布置。比如，笔者以常见的USB电压电流表下载器外壳为例，其中USB-A和排针2.54_2x5两个器件是固定的，
在PCB中，按照外壳尺寸，优先绘制outline外边框 和 放置USB-A器件、2.54_2x5器件：
接着才是原理图设计，当设计好原理图后，若直接从原理图 更新/转换原理图到PCB 中，将会发现，原本布局好的元器
