gerbera文件转PCB文件-Altium Designer

1. 新建 CAM 文档

打开 Altium Designer，执行以下操作：

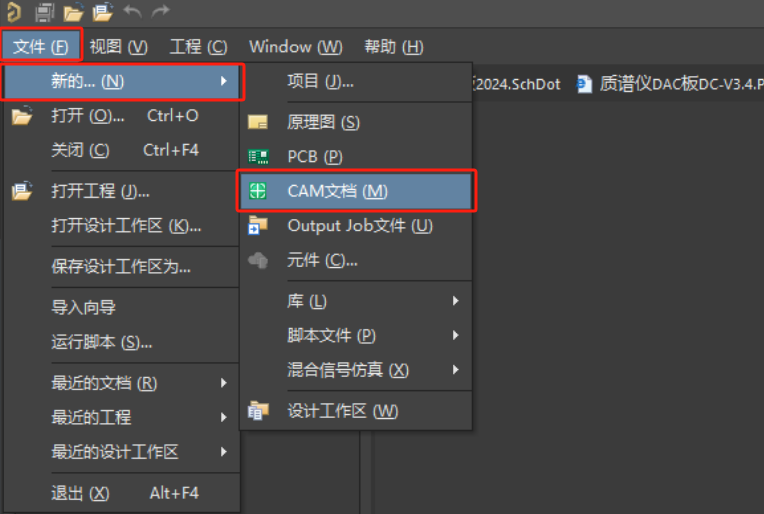

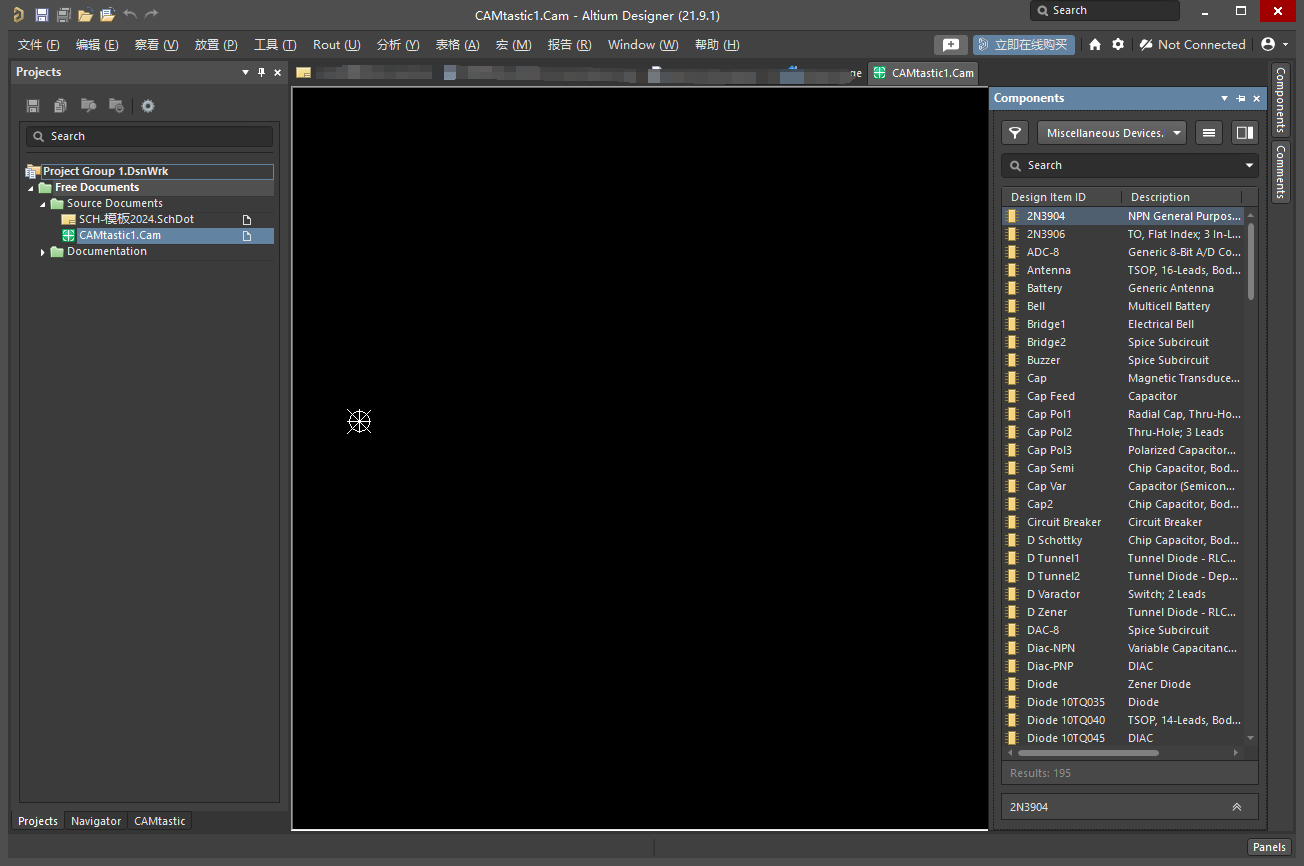

菜单栏 → File → New → CAM Document，创建一个新的 CAM 文件。

2. 导入 Gerber 文件和钻孔文件

导入 Gerber 文件

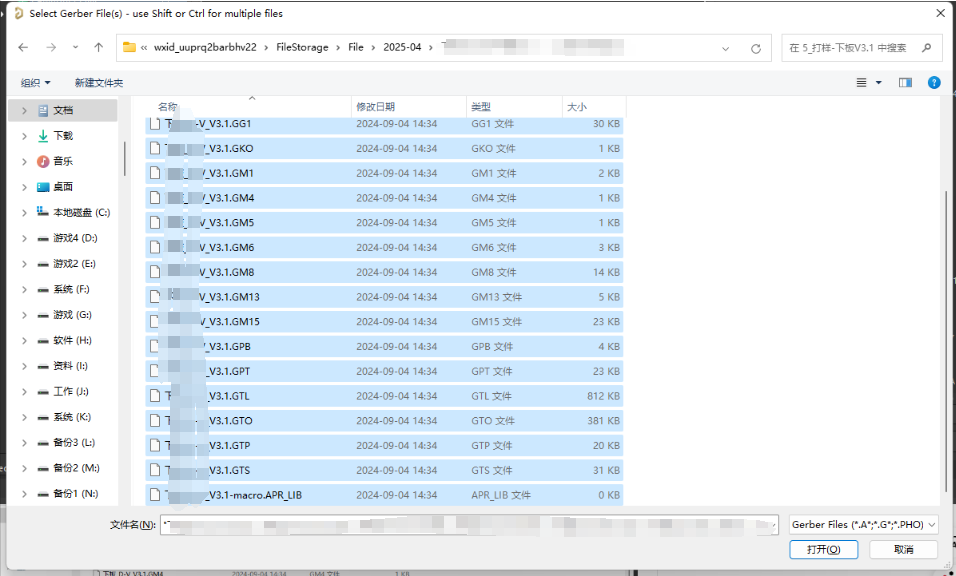

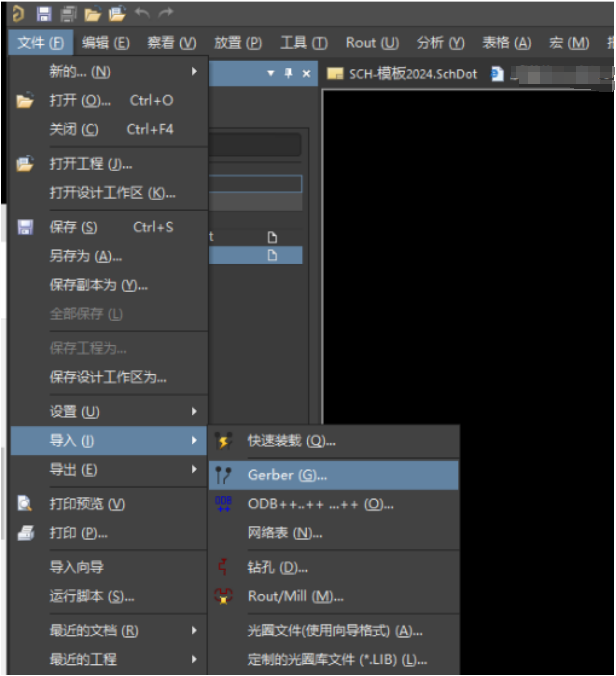

菜单栏 → File → Import → Gerber，选择 Gerber 文件夹中的所有 Gerber 文件（如 .gtl、.gbl、.gts 等）。

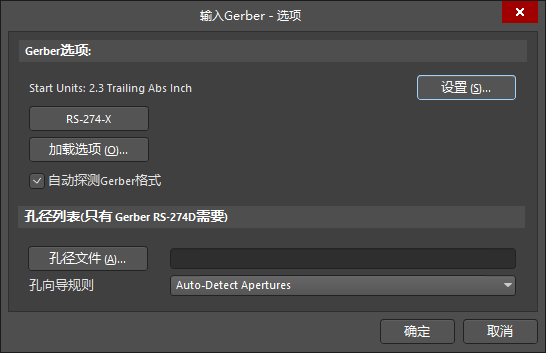

选择对应的文件，点击打开，后面弹出对话框直接全选确定就行

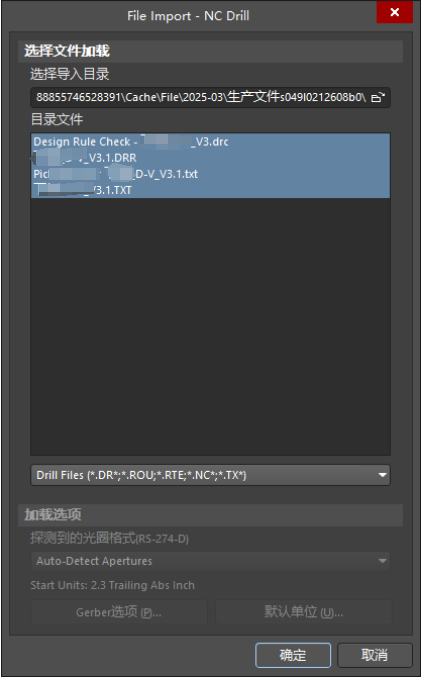

导入钻孔文件（NC Drill）

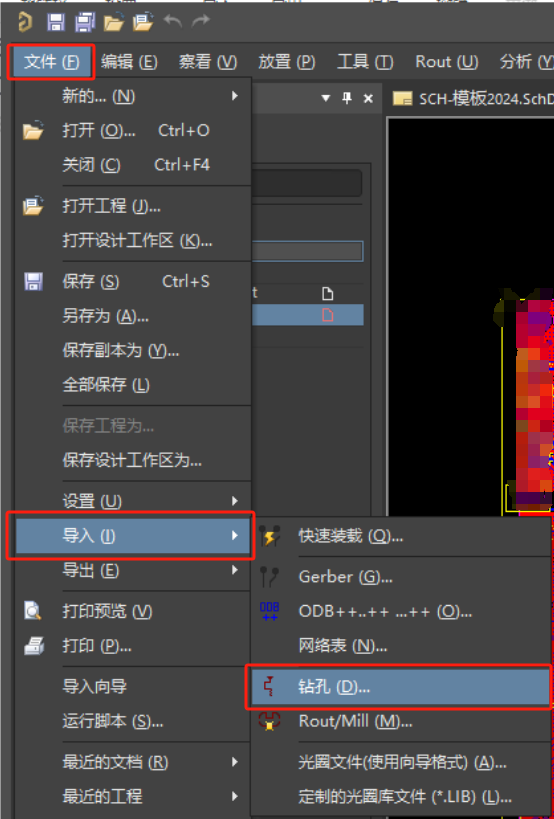

菜单栏 → File → Import → Drill，选择钻孔文件（如 .drl 或 .txt）。

这是比较关键的一步，如果只导入Gerber，不导入NC Drill，会导致后续无法解压网表。如果有IPC Netlist，也可以一起导入，这样在解压网表时，网表的名称就会与源设计相同，而默认情况下系统会自定义网表的名称。

分不清那就直接点全部文件全选点击确定

3. 提取网络表

提取网络信息：

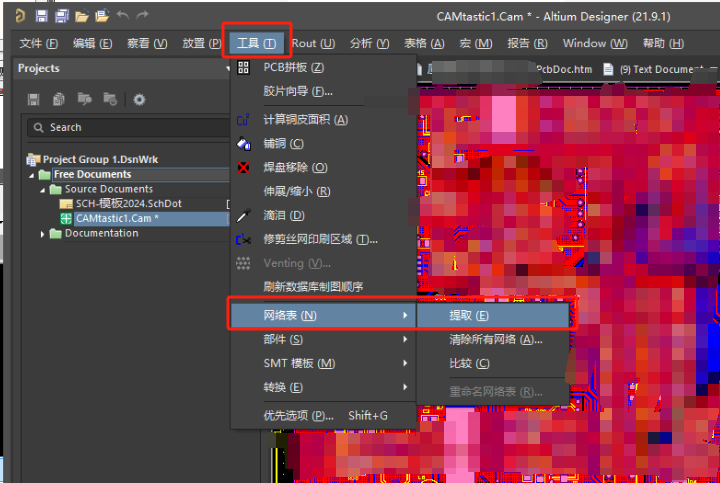

菜单栏 → Tools → Netlist → Extract，让软件自动识别 Gerber 文件中的网络连接。

4. 检查并设置层映射

核对层映射关系：

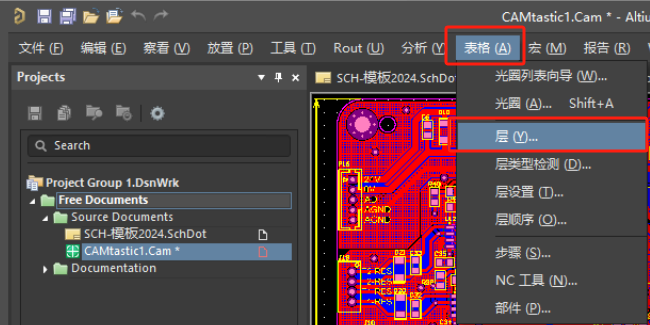

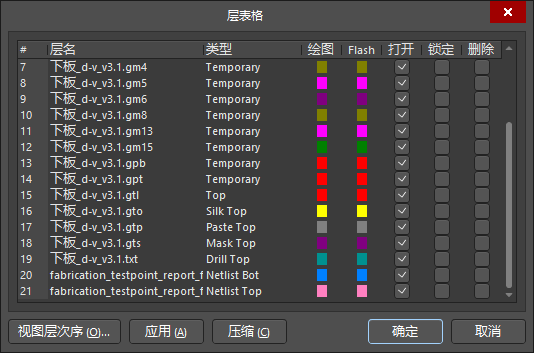

菜单栏 → Table → Layers，打开层映射对话框。
确保 Gerber 层与 PCB 层正确对应：
顶层（Top Layer）：对应 .gtl（Gerber Top Layer）。
底层（Bottom Layer）：对应 .gbl（Gerber Bottom Layer）。
阻焊层、丝印层：对应 .gts、.gto 等。
内电层/信号层：设置为 Internal 或 Plane 类型（需根据实际板层结构调整）。


点击确认按钮。

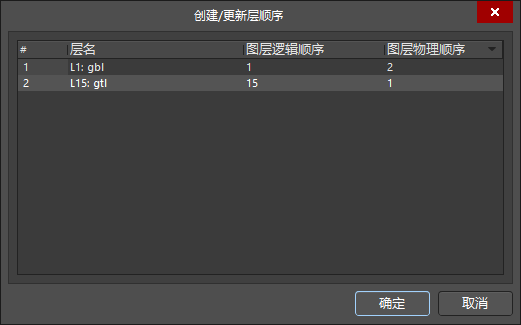

调整层物理顺序：

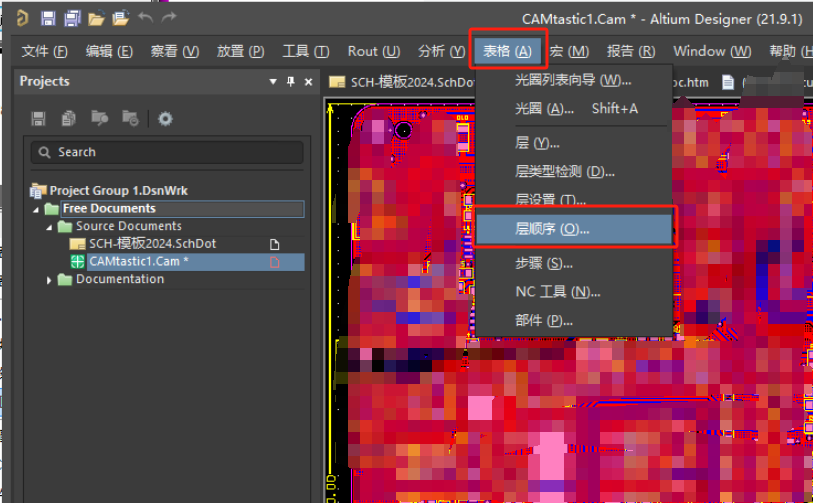

菜单栏 → Layer → Order，设置各层的物理顺序（例如：Top、Internal1、Internal2、Bottom），确保与实际板层结构一致。

5. 导出为 PCB 文件

生成 PCB 文件：

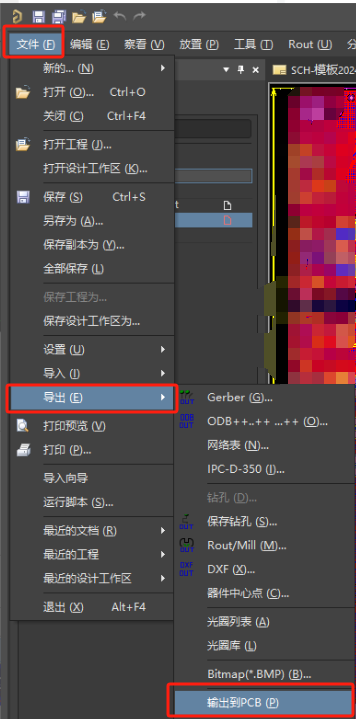

菜单栏 → File → Export → Export to PCB，选择保存路径并导出。

总结：

流程图：新建 CAM 文件 → 导入 Gerber + 钻孔 → 设置层映射 → 调整层顺序 → 提取网络 → 导出 PCB
