AD16如何对同值元件进行排序
对原理图中的同值元件进行排序
注意：相同元件值的元件，序号要保持紧密相连，目的是便于贴片和做物料单。

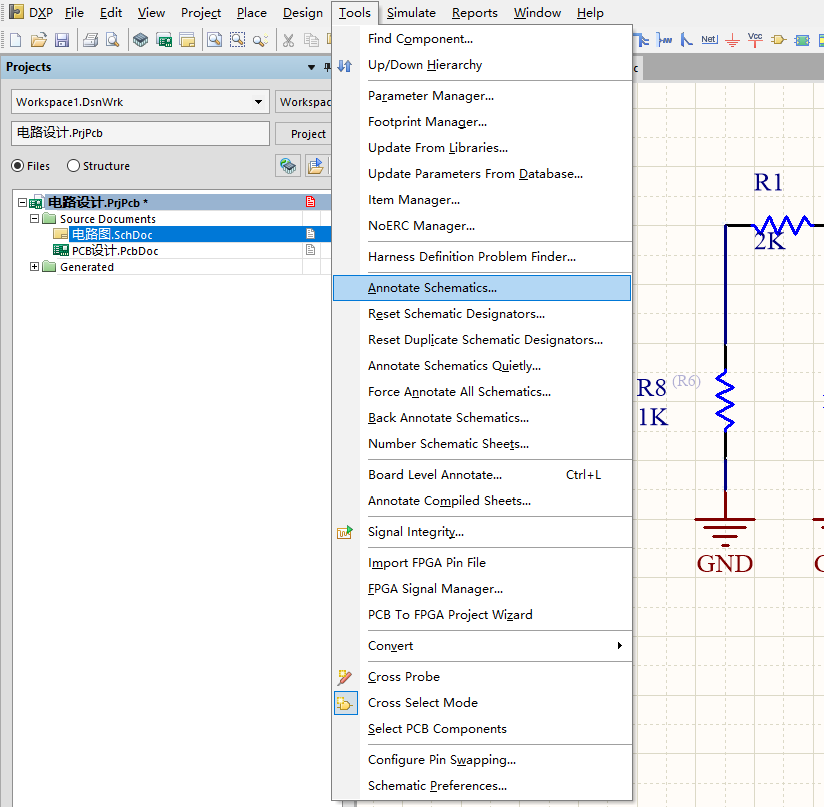

1、点击“Tools---Annotate Schematics…”
2、得到下面的界面

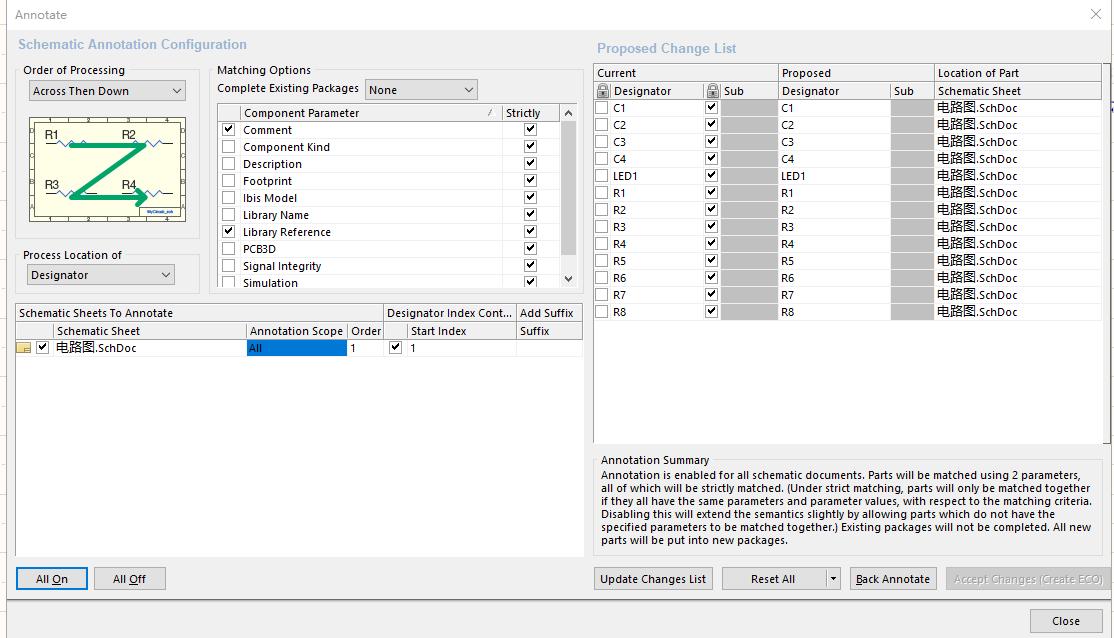

3、点击“Reset All”，接着点击“Accept Changes”，得到下面的界面

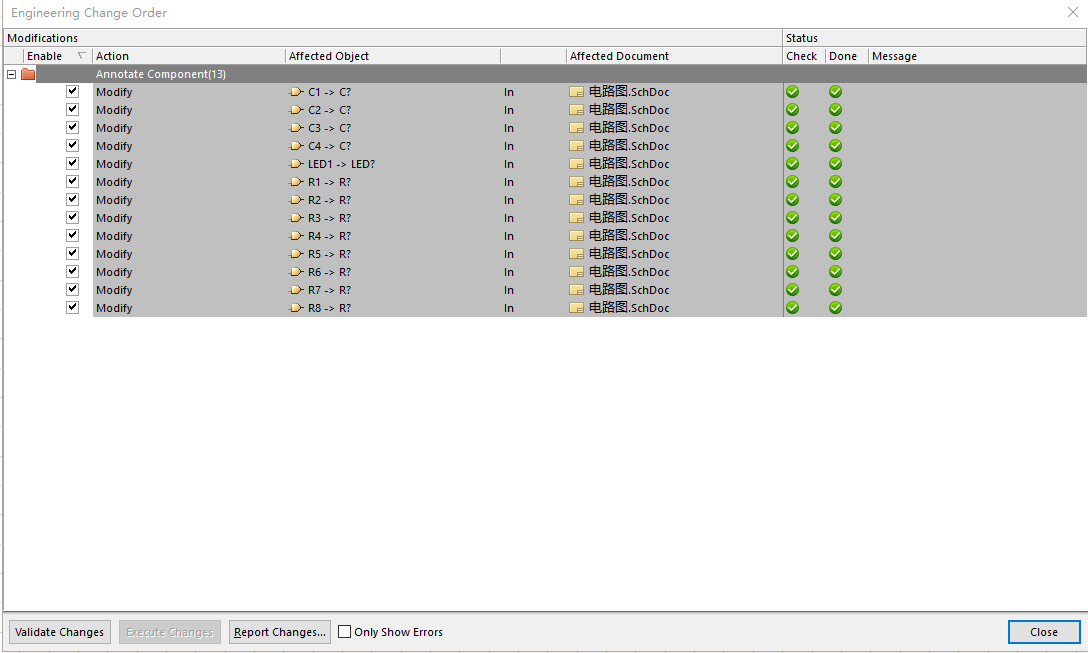

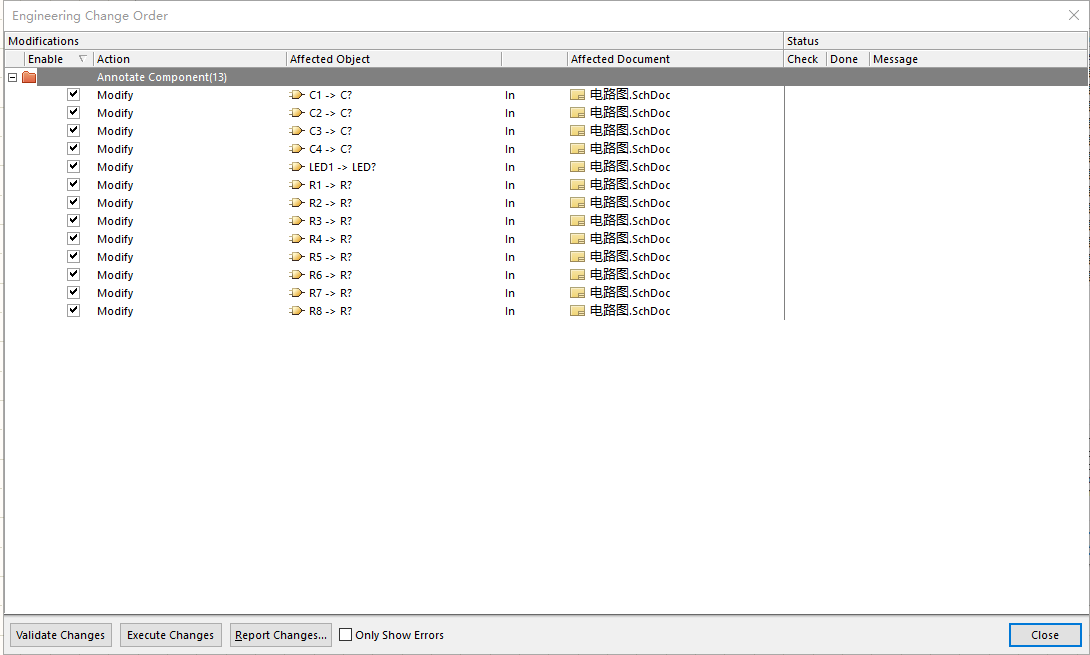

4、点击“Execute Changes”，得到下面的界面
5、点击“Close”
6、再次点击“Close”，发现原理图的元件全部变为带问号了吧。

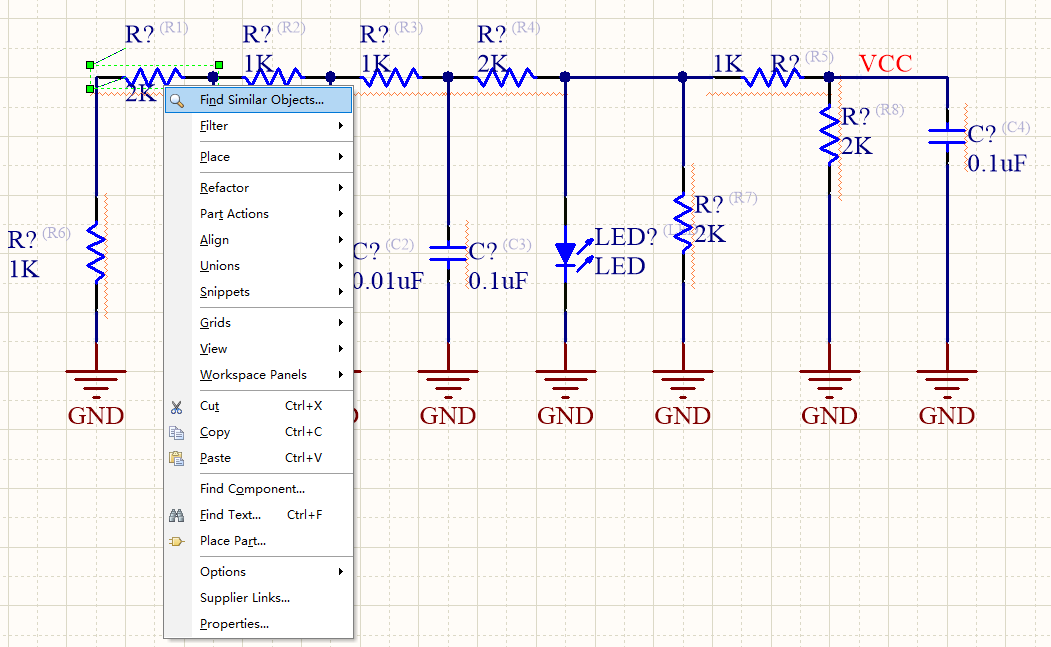

7、点击2K元件，右击鼠标，选择“Find Similar Objects…”

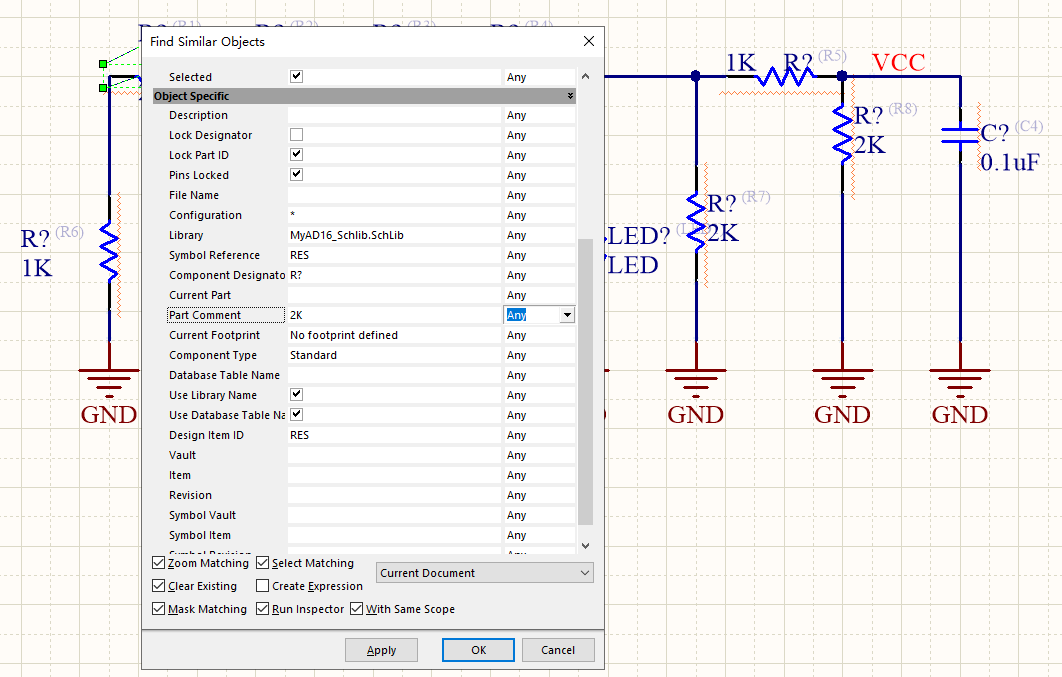

8、得到下面的界面

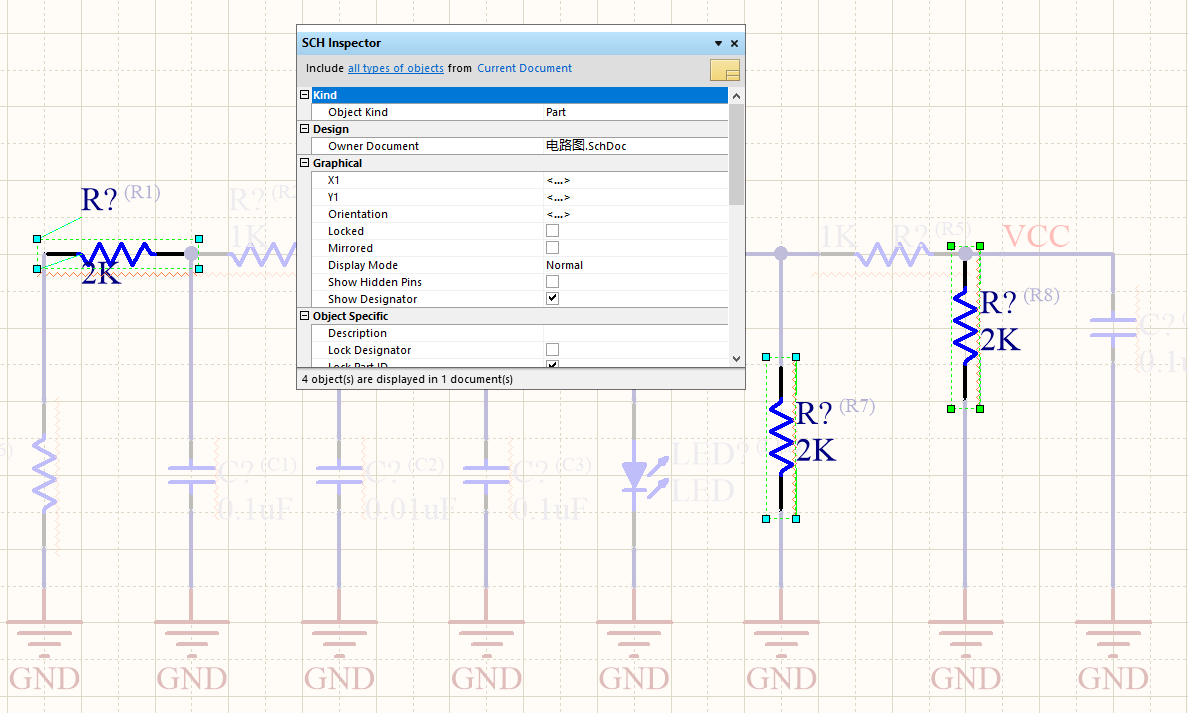

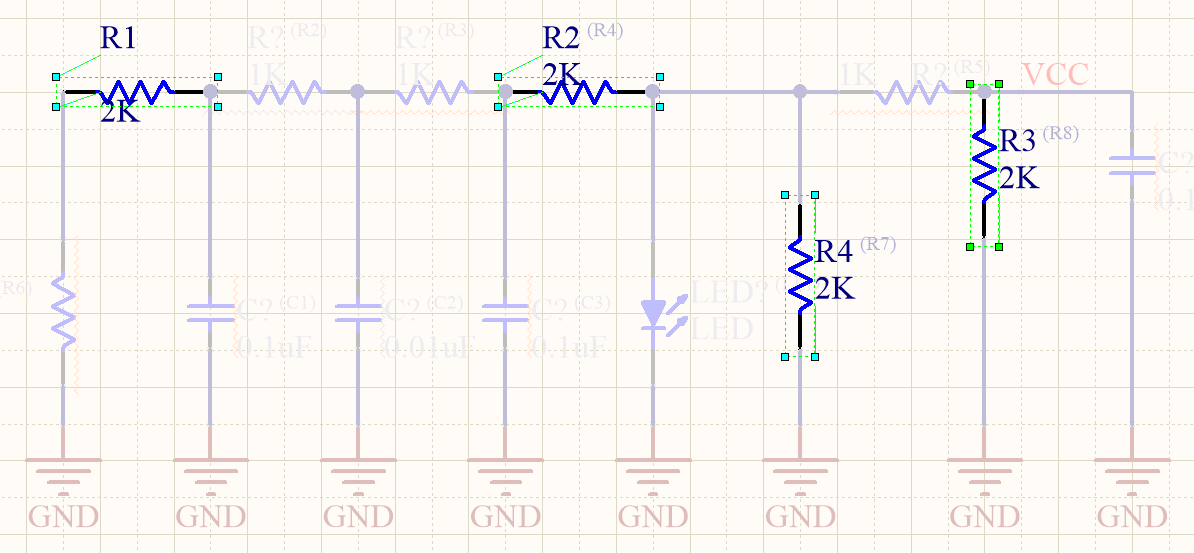

9、将“Part Comment”右边的“Any”设置为“Same”,勾选“Select Matching”，然后点击“OK”,得到下面的界面，发现所有“2K”的电阻都被选中了。
10、关闭“SCH Inspector”对话框
11、点击“Tools---Annotate Schematics…”
12、得到下面的界面

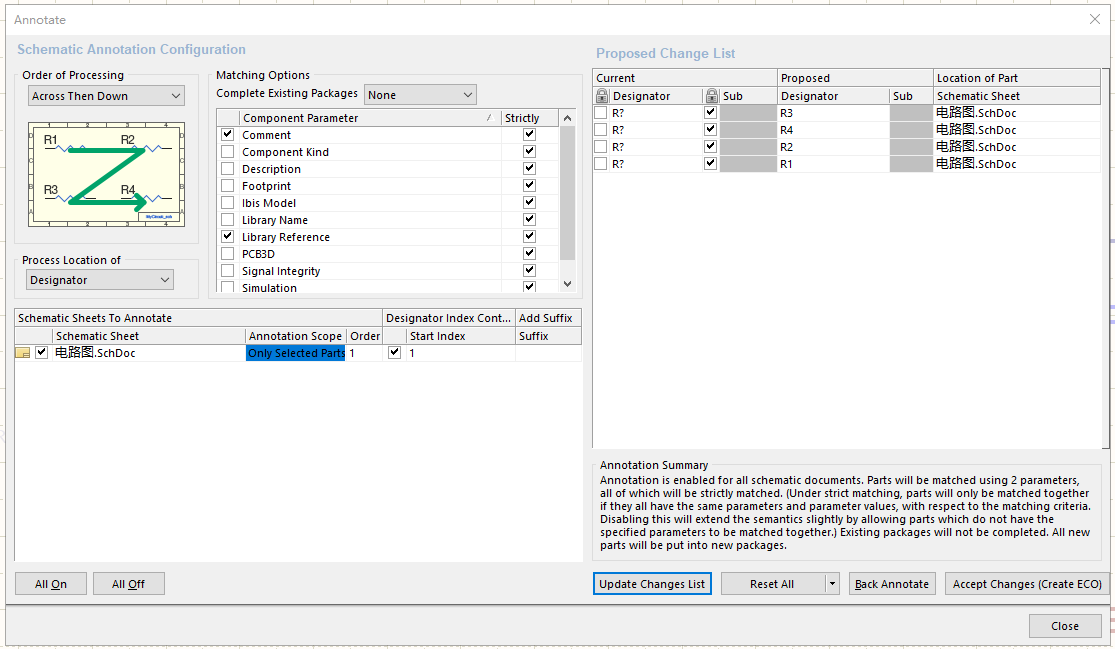

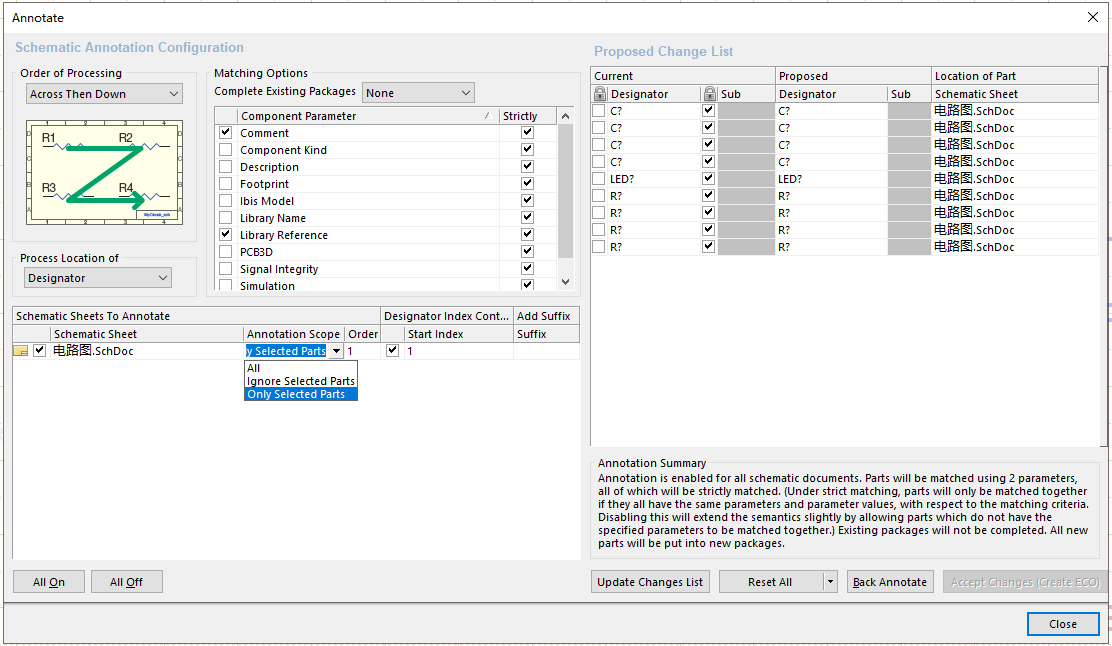

13、勾选“Comment”和“Library Reference”,其它不选择，将“Annotation Scope”下面的“All”修改为“Only Select Parts”,见下图选择。

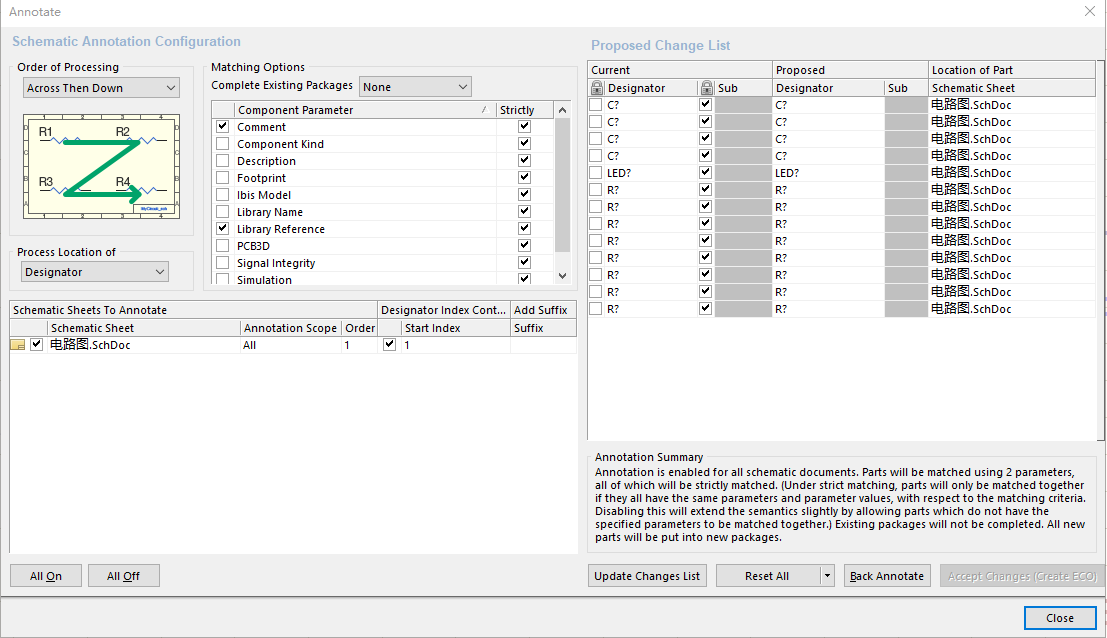

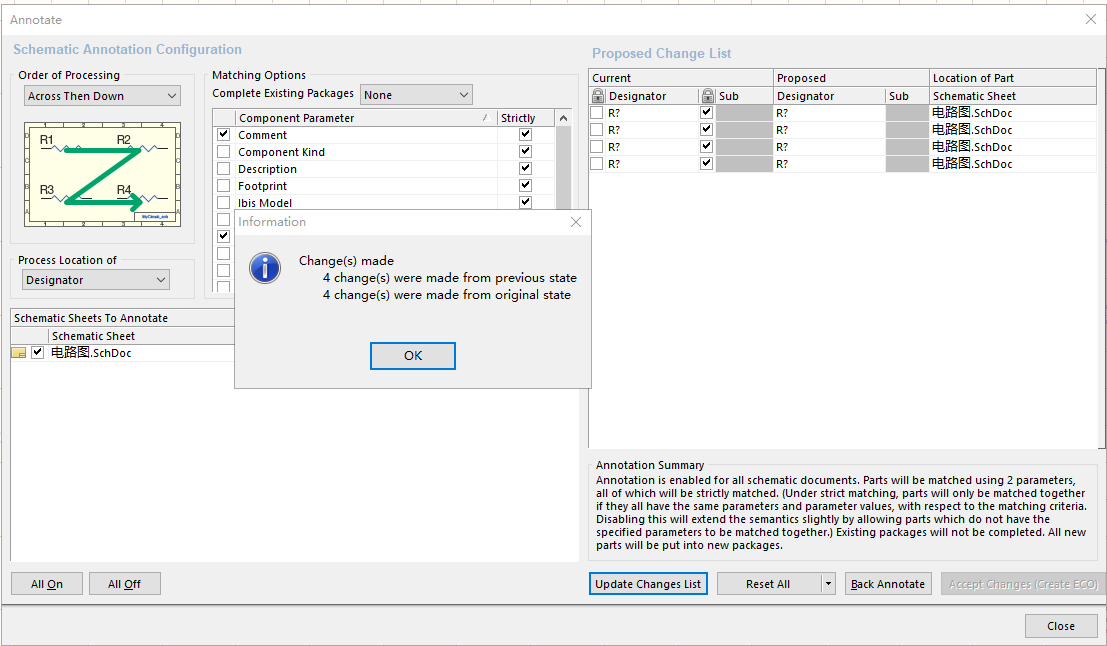

14、点击“Update Changes List”
15、点击“OK”,得到下图：
16“Accept Changes”，得到下面的界面

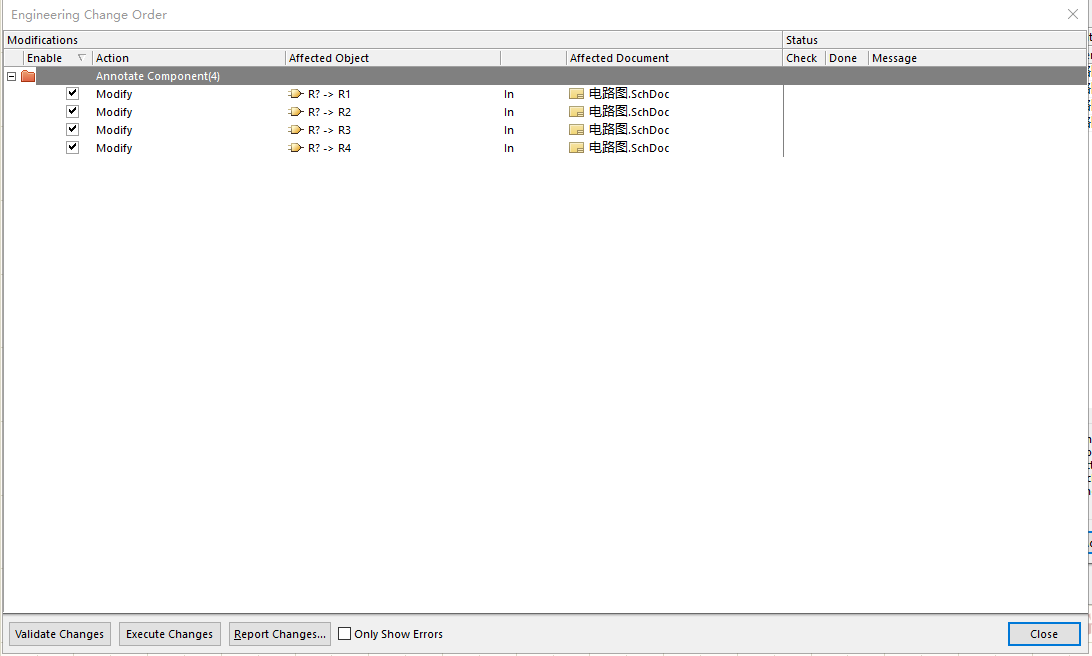

17、点击“Execute Changes”，得到下面的界面

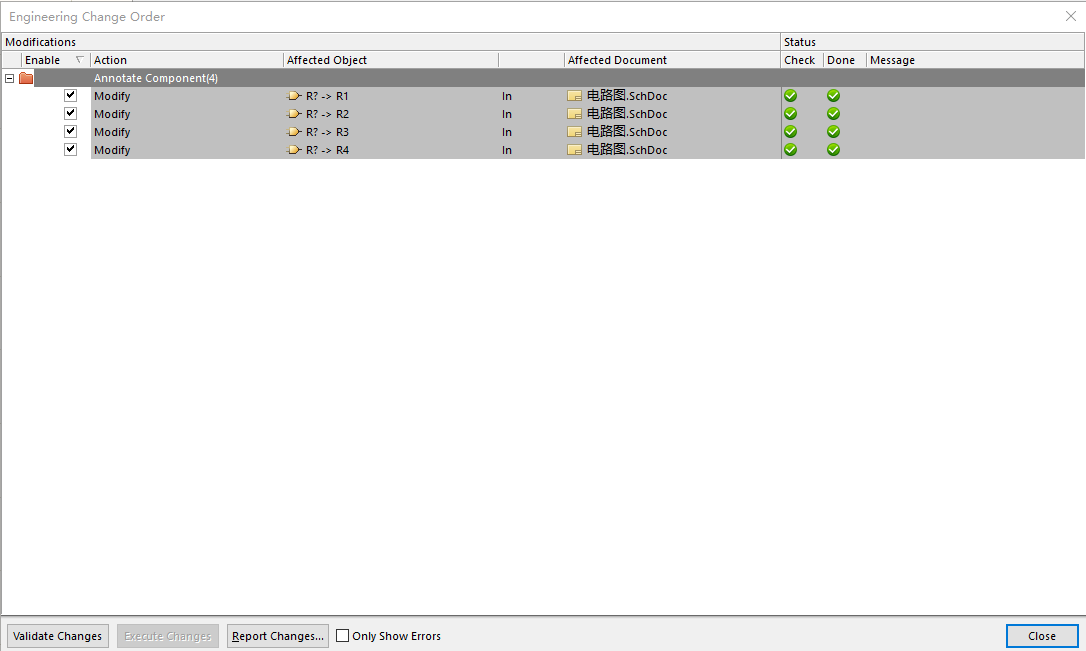

18、点击“Close”

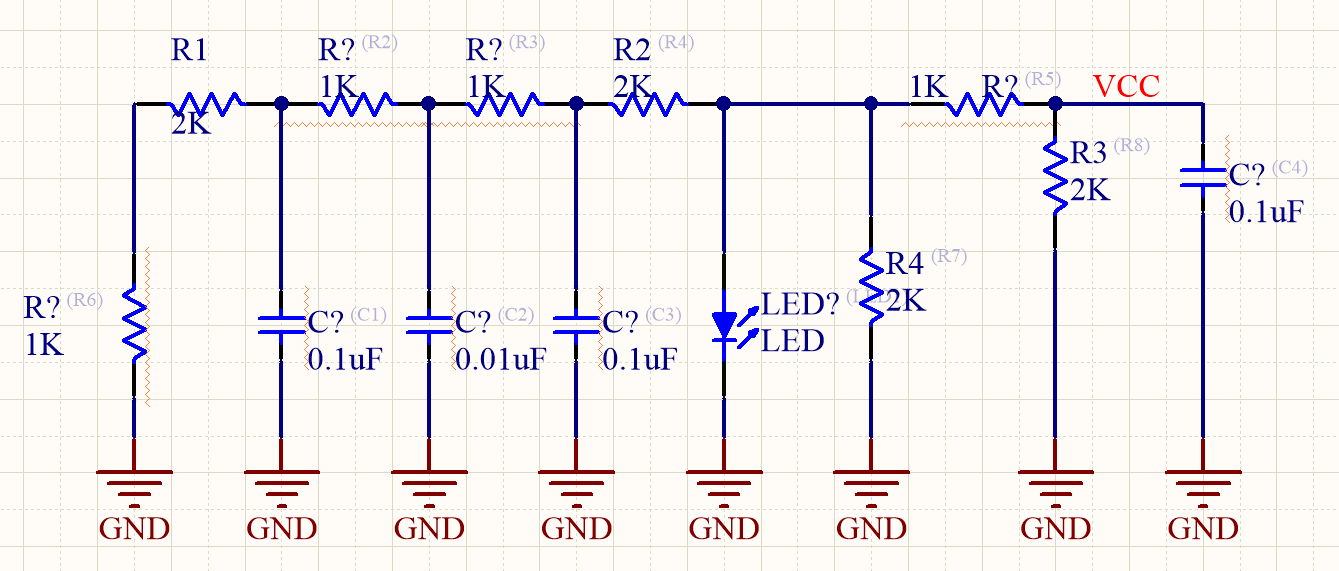

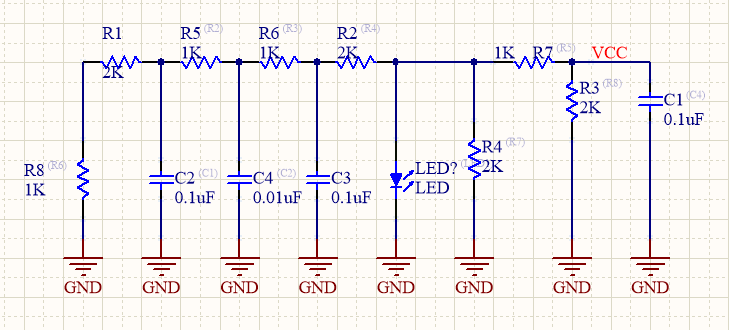

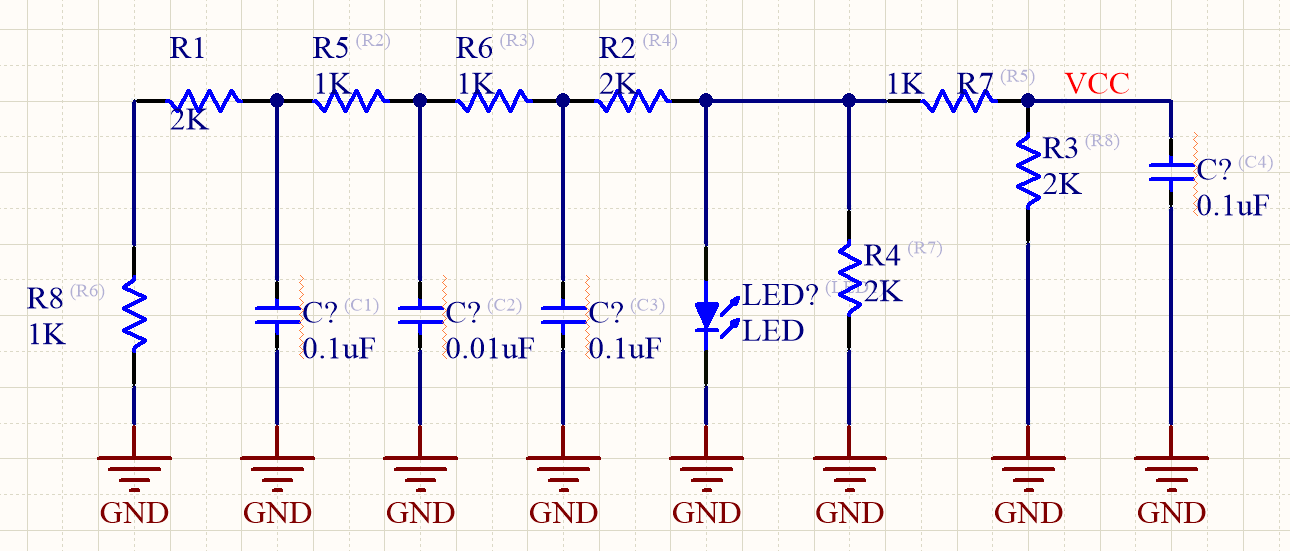

19、再次点击“Close”，发现原理图的2K元件全部被排序了吧。

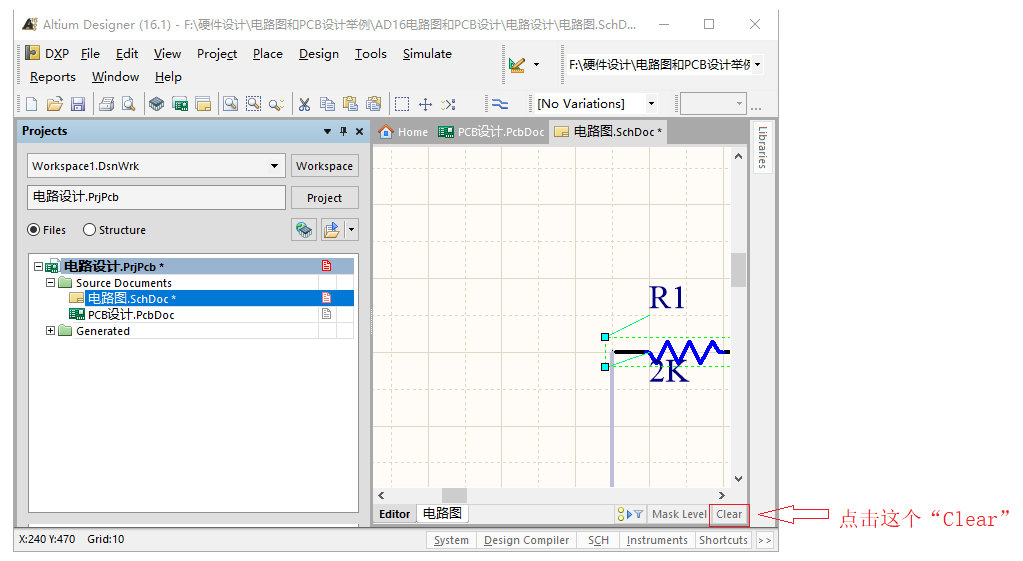

20、点击下图中的“Clear”
21、得到下图
22、再用上面方法，我们可以将1K电阻按照序号相连进行排序。
此时，我们发现2K的序号是从R1~R4，1K的序号是从R5~R8，这么做的目的就是方便贴片，方便做物料单。
23、同理，我们可以再用上面方法，我们可以将0.1uF电容按照序号相连进行排序。
0.1uF电容序号是从C1~CC3
24、同理，我们可以再用上面方法，我们可以将0.01uF电容按照序号相连进行排序。
0.1uF电容序号是从C1~CC3，0.01uF电容序号是从C4
25、同理，我们可以再用上面方法，我们可以将LED灯按照序号相连进行排序。
原理图元件排序方法有点笨拙，但可以保证同元件值的序号紧密相连。Protel99 SE稍微智能化一点点。
