MOS管驱动电路以及阻值选取

驱动电路需要驱动芯片

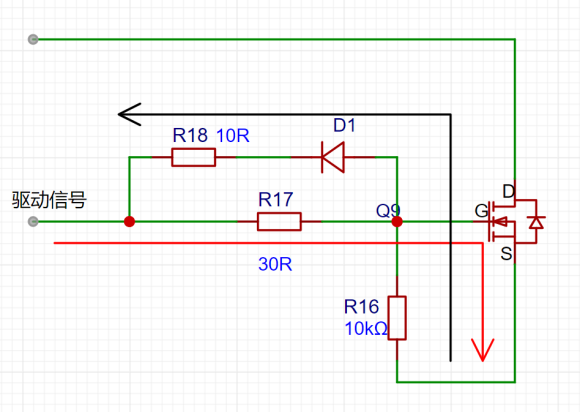

驱动电路需要慢开快关，MOS管开通电流波形是红色，MOS管关断电流波形是黑色

R17是开MOS，R16是用来管MOS

电路工作时，上下两MOS管是互补导通，中间为死区时间，但实际上MOS管驱动波形是

R17是驱动阻值，需要调试得出

阻值太大，MOS管开通时间慢，MOS管损耗高，效率低，但对EMI是有利的

阻值小，MOS管开通时间快，损耗低，但EMI不利，dv/dt、di/dt大谐波含量高

R16是下拉电阻，一般选用10K，为了防止MOS管在某些干扰下给Cgs电容充电，导致MOS管误导通出现炸管现象。
