18487.1-2015-解读笔记之四-交流充电之流程分析

前面简单分析了国标交流充电桩插枪监测逻辑和PWM控制逻辑，下面简单分析一下交流充电流程

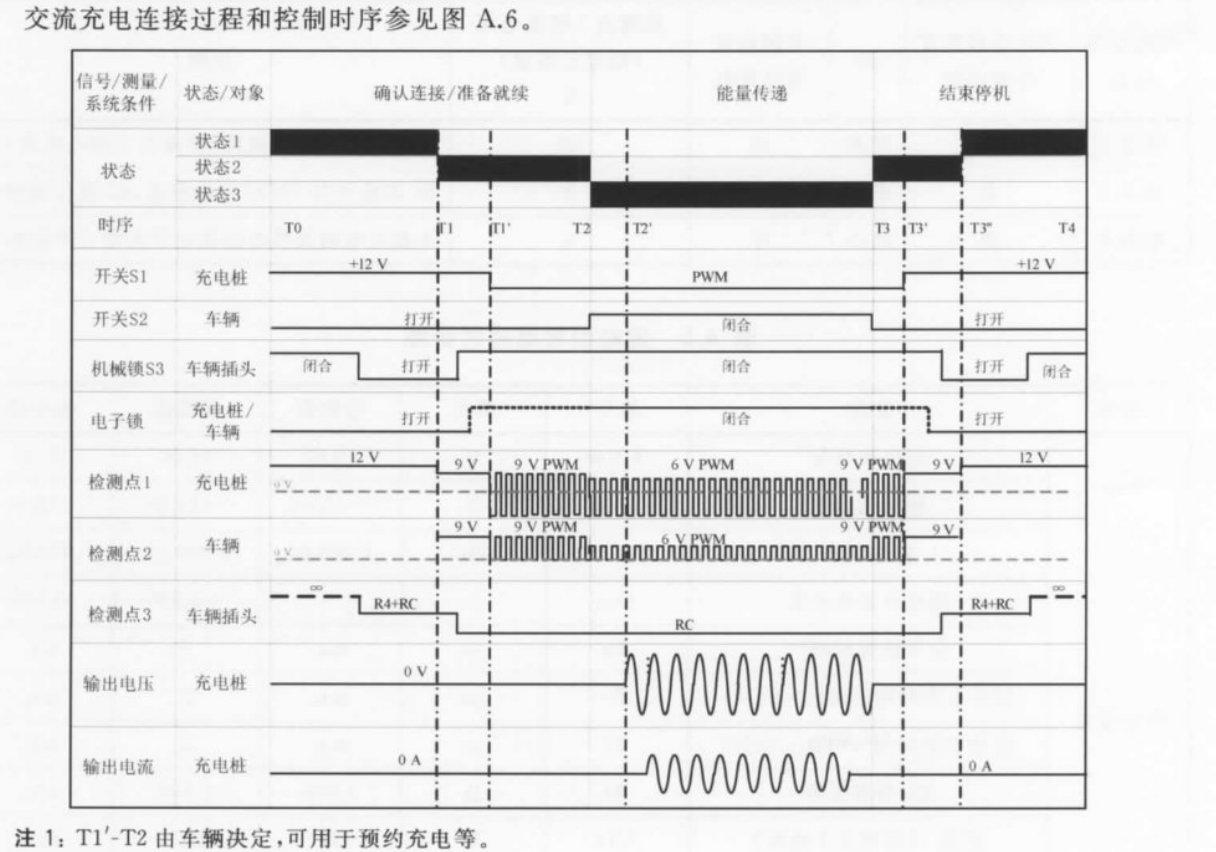

附录A 交流充电连接过程和控制时序如下：

由此可以将充电流程大概分为几个阶段：

1.充电连接阶段

        充电连接阶段CC（电阻由无穷大到R4+RC）和CP（12V-9V）监测到插枪.

2.准备阶段

         充电桩闭合S1,并开启PWM输出。（告知车端，桩端就绪）；

3.充电阶段

        车端闭合S2，

        桩端检测到CP电压从9V变化成6V后，闭合K1,K2（交流接触器/继电器），开始充电；

        充电过程中实时同步PWM波（当前输出能力给桩端）；

4.停止充电阶段

        车端主动停止充电时，断开S2，桩端检测到CP电压由6V变成9V，断开K1,K2；

        桩端主动停止充电时，断开S1，停止输出PWM，确认S2断开后，断开K1,K2;
