LISN的使用

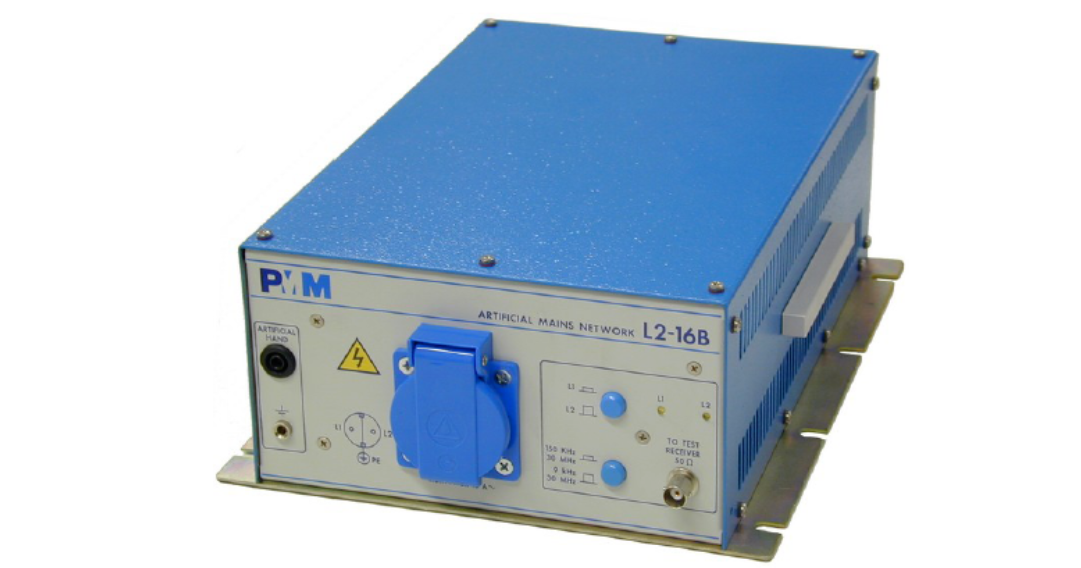

LISN是什么：

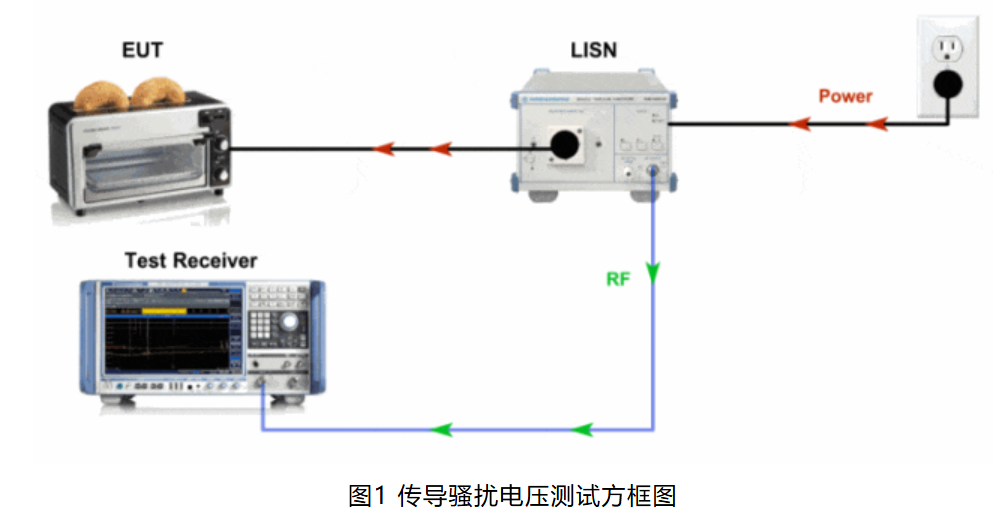

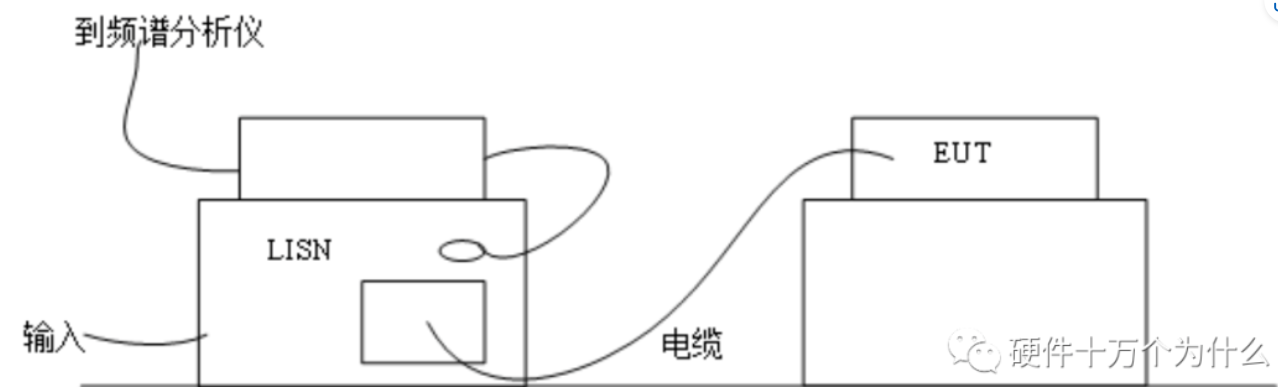

LISN，Line Impedance Stabilization Network的缩写，即线路阻抗稳定网络。LISN是电力系统中电磁兼容测试中的一项重要辅助设备。它可以隔离电波干扰，提供稳定的测试阻抗，并起到滤波的作用。有时候也被称为人工电源网络。LISN是用于测量传导干扰（CE）的仪器。CE测试的频率范围为：150kHz到30MHz，其本质是噪声电流，但是我们最终将噪声电流转换为噪声电压来测量，这个过程就是LISN在起作用。

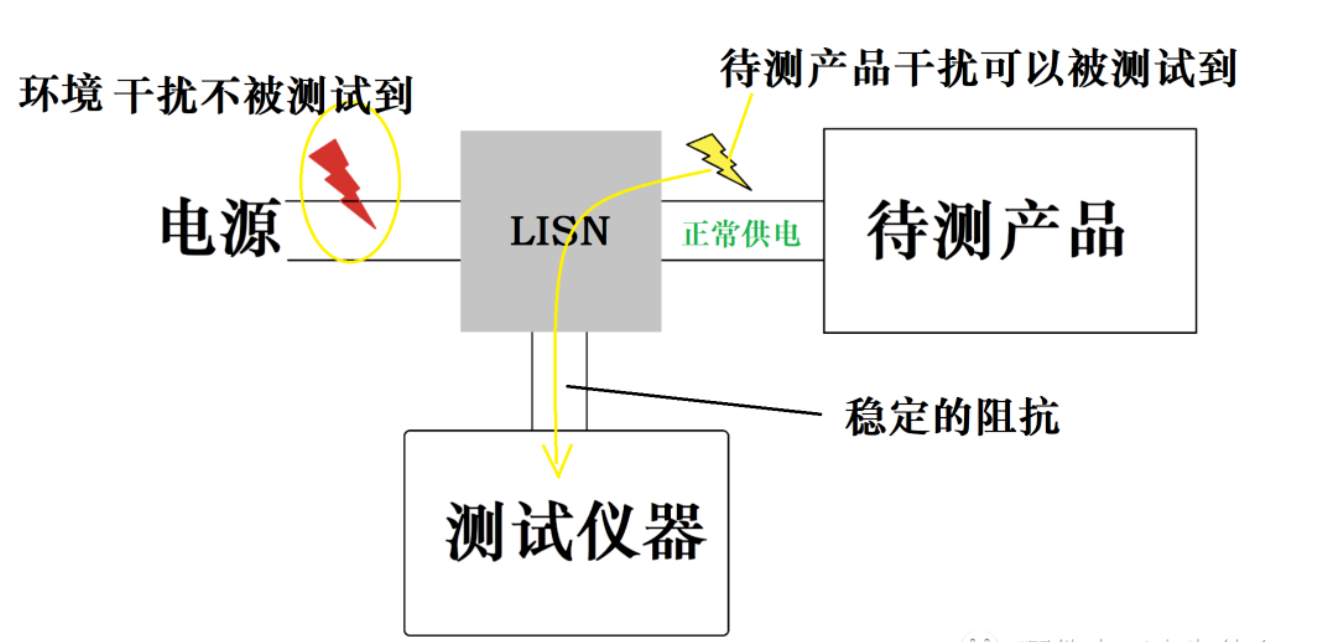

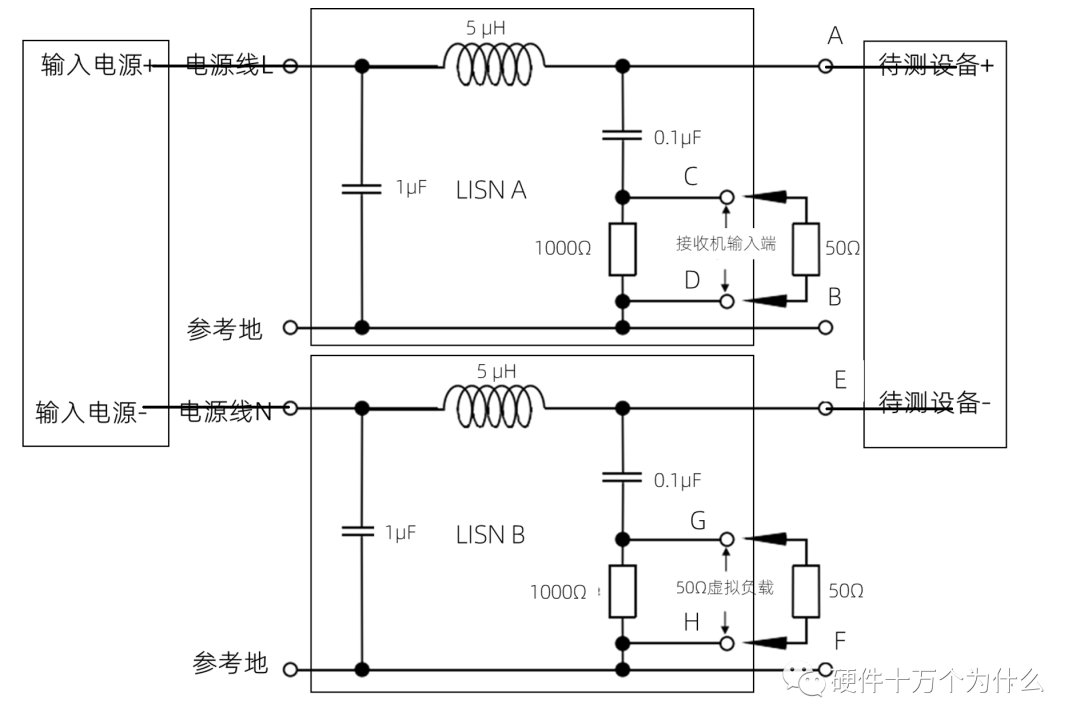

让被测线路（P/N线）上的干扰电流全部流过接收机50欧电阻，被接收机接接收，显示在测量结果上。即测量的电压直接与Phase和Neutral Line上的噪声电流相关。

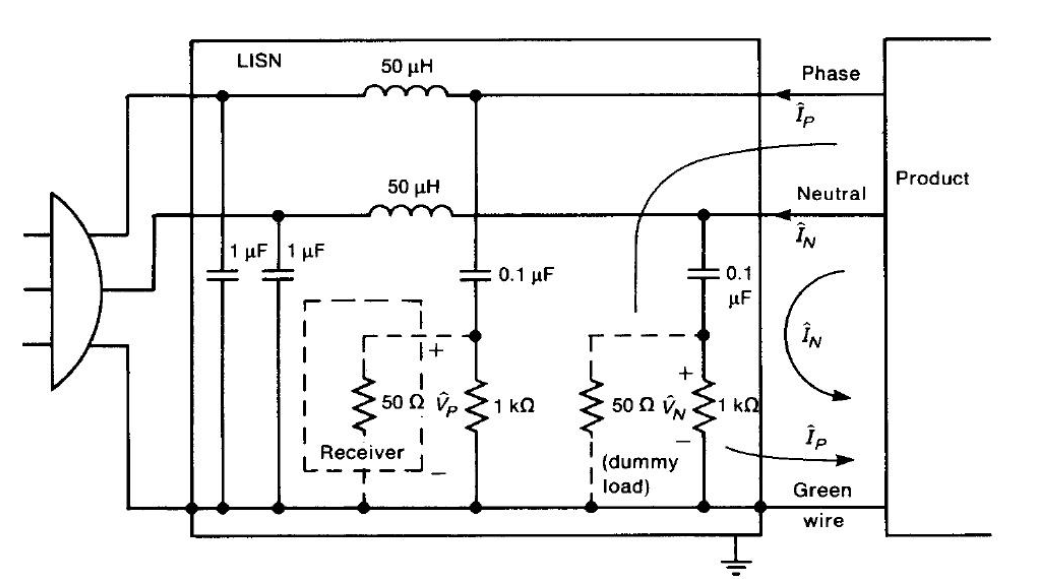

在实际的测试过程中（150kHz到30MHz），LISN的输入阻抗并非保持50欧姆恒定，由于电容和电感的存在，从用电器看向电网的阻抗会随着频率的变化而变化。高频段阻抗为50欧姆，低频段LISN的阻抗会小于50欧姆。这部分的误差接收机内部算法可补偿，我们无需考虑。

LISN的作用：

传导发射(Conducted Emission)测试，简称CE，也被称为传导骚扰、传导干扰，是指系统内部的电压或电流通过信号电缆、电源线或地线传输出去而成为其他系统或设备干扰源的一种电磁现象。传导发射测试通常也会被称为骚扰电 压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电,压或骚扰电流的限值(两者有相互转换关系)来表示。

LISN是用于测量传导干扰（CE）的仪器。CE测试的频率范围为：150kHz到30MHz，其本质是噪声电流，但是我们最终将噪声电流转换为噪声电压来测量，这个过程就是LISN在起作用。

LISN为什么会引起电网跳闸：

在使用LISN的过程中，当LISN连接到交流电网时，会触发所在线路漏电保护器而导致跳闸，因而无法正常进行传导骚扰测试。这是由于LISN的结构比较特殊，致使所在回路的漏电流达到几百毫安或更高（特别是接入电网的瞬间），远远超出了漏电保护装置的阈值（一般为30mA），因此引起漏电保护装置跳闸是正常的。所以无论在LISN机壳标签或者说明书中都有漏电流过大的说明，例如在R&S ENV216产品的背面有大漏电流的警告说明，警示用户安装LISN时要注意接地保护的处理。

解决方法：

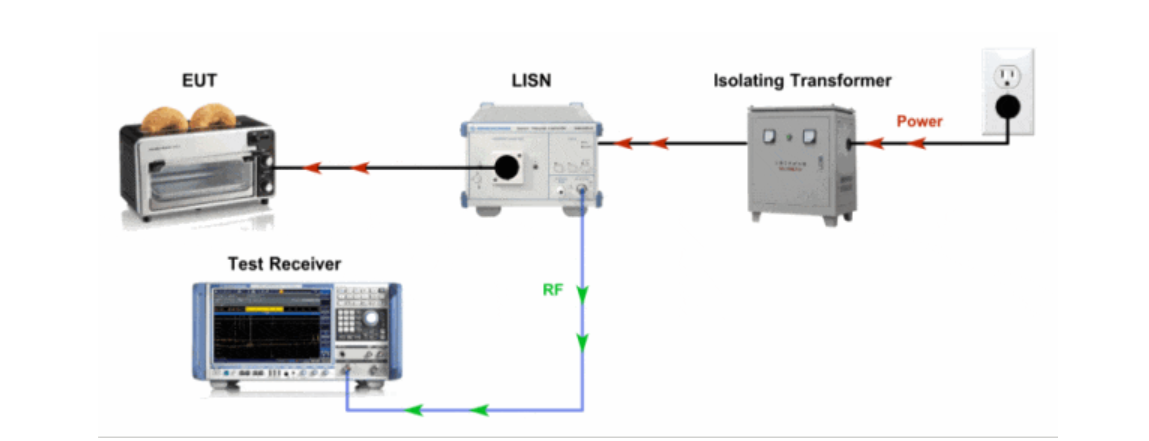

采用隔离变压器：使用隔离变压器，目的是隔离实际测试回路和电网回路。我们可在LISN与电网直接添加一个隔离变压器，由于变压器的初级（电网）和次级（LISN）在电气上是隔离的，这样就形成了两个完全独立的回路，LISN所在回路产生的漏电流不会通过漏电保护装置的回路，也就无法让其触发。

LISN如何接地：

接地是LISN安装过程中比较重要的环节，接地不良会使测试引入较大的不确定度，导致测试结果失准。一般来说，由于大楼的地线是供所有室内电子设备使用的， EMC实验室的地线要与其独立分开，以避免测试时从地线引入干扰。

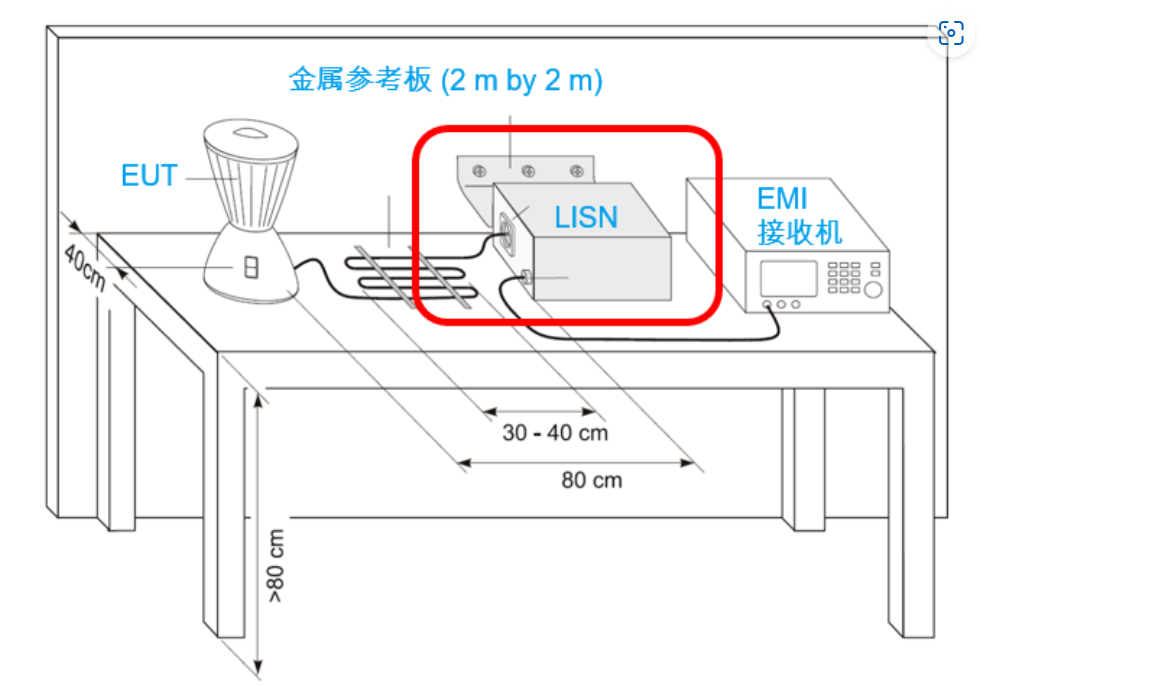

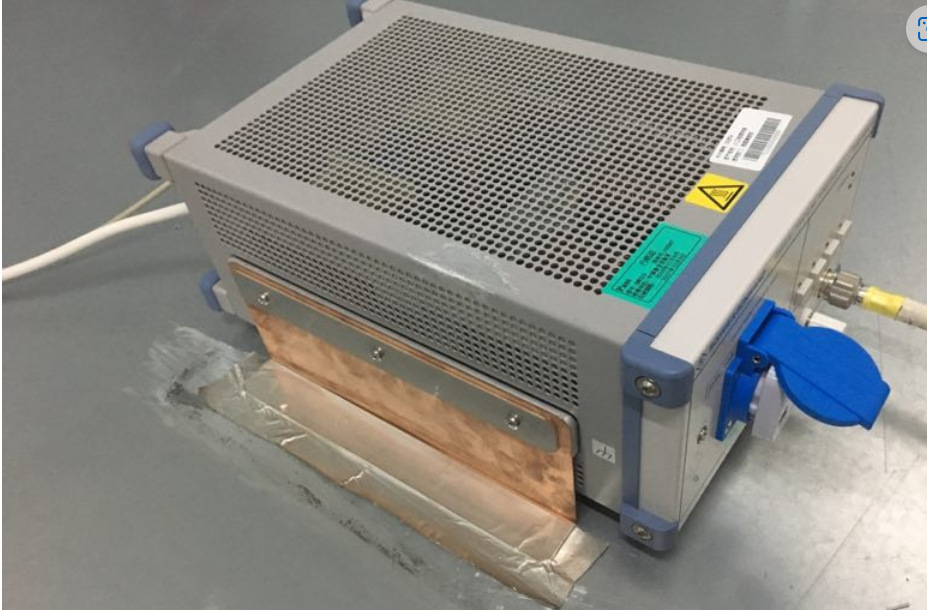

按测试系统布置的要求，LISN通常直接与金属参考板相连，可以任意选择与水平参考板或者垂直参考板相连接，如图传导测试系统中的LISN 接地：

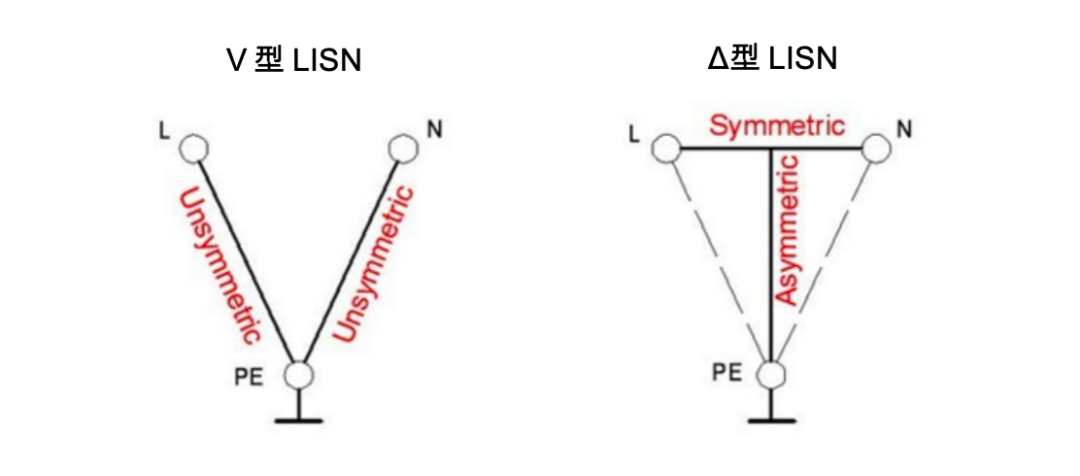

V型和Δ型的LISN区别：

V型LISN：

模拟阻抗为50Ω的人工电源网络，用来测量非对称电压（Unsymmetrical Voltage），即每根导线或端子与规定的接地基准之间的射频骚扰电压。由于每根导线或端子都会流过共模与差模电流，所以测量的结果并不区分差模电压或者共模电压，结果是两种干扰的矢量叠加。如果需要使用V型LISN进行差模或者共模干扰的测试，需要借助额外的差共模分离装置，比如Schwarzbeck的CMDM 8700。

Δ型LISN：

模拟阻抗为150Ω的人工电源网络，用来测量对称电压（Symmetrical Voltage），即两根导线或端子之间的射频骚扰电压（差模电压）；也可测量不对称电压（Asymmetrical Voltage），即两根导线的电气中点与参考地之间的射频骚扰电压（共模电压）。所以Δ型LISN是可以直接输出差模或者共模干扰信号的。除此以外，还可以兼顾V型LISN的功能，用来测量非对称电压（Unsymmetrical Voltage），但是模拟的阻抗值仍然是150Ω。
