candence allegro 17.4 如何永久更改快捷键

一、原因：

当我们画PCB时在命令行输入定义的快捷键总是会在重启后失效，这样每次打开PCB都要在命令行重新定义一下就很麻烦，

二、解决办法：

更改底层文件

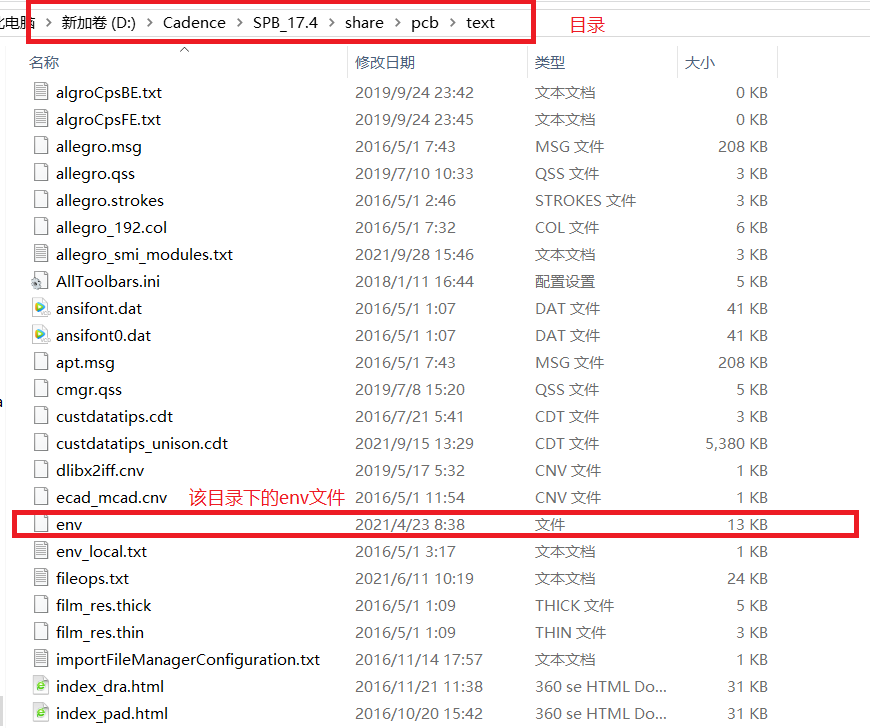

1、找到安装目录Cadence\SPB_17.4\share\pcb\text下面的env文件

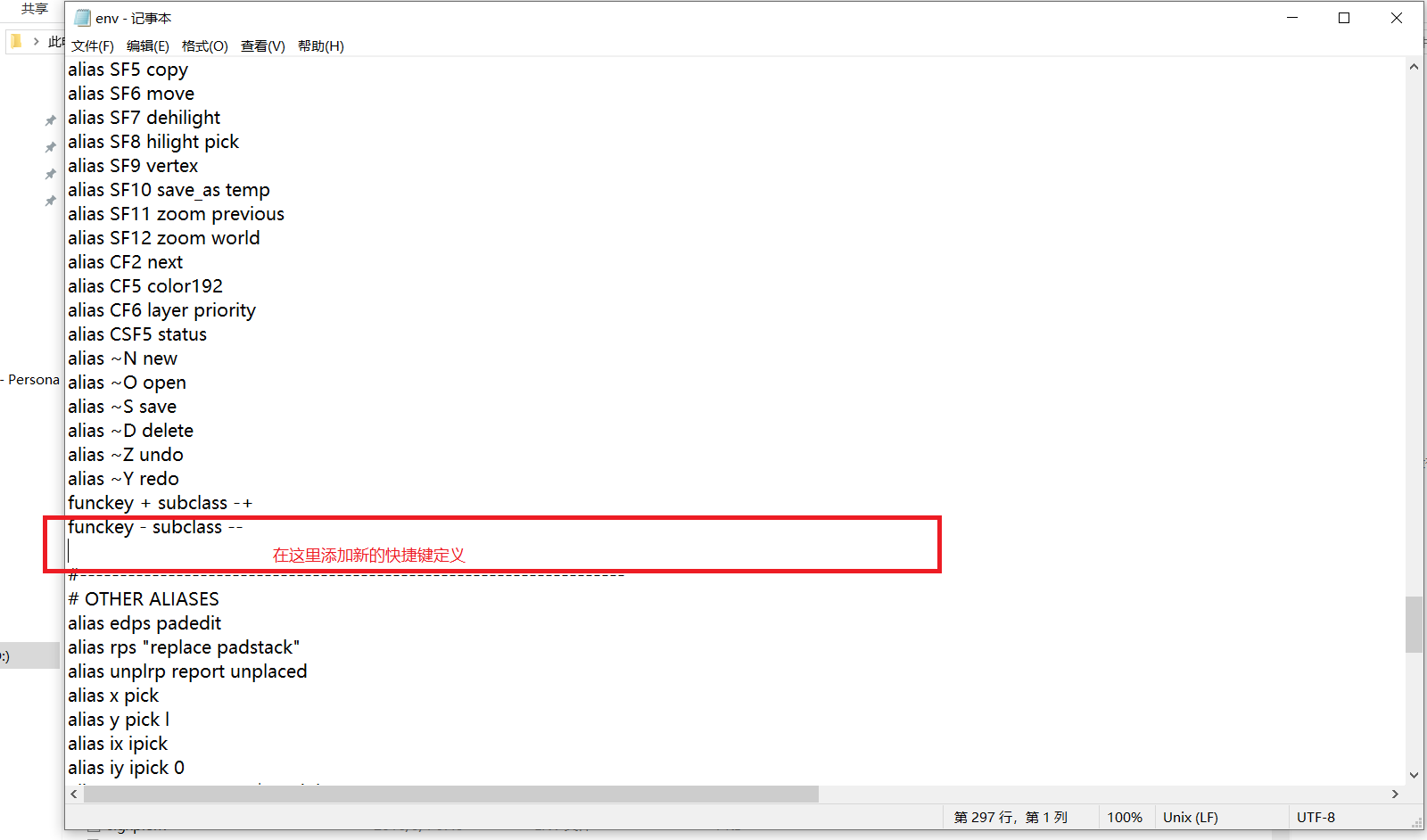

2、用记事本打开env文件，并翻到297行

3、在空白后面添加新的快捷键定义，注意大小写和空格的用法，然后保存，重新运行allegro就可以生效了。

4、常用快捷键

funckey  m  move    //移动命令
funckey  ' '  iangle 90   //空格90度旋转  需要先用move命令选中
funckey  r  iangle 45   //r  45度旋转  需要先用move命令选中
funckey  w  add connect  //电气走线
funckey  l  add line   //非电气属性线
funckey  e  shape add   //铺铜，任意形状
funckey  E  shape select  //shift+E 选中铜皮，一般用来修改网络和改变铜皮形状
funckey  A  delay tune //蛇形走线
funckey  q  show measure  //测量
funckey 1 rats net   //显示选中网络飞线
funckey 2 unrats net  //隐藏选中网络飞线
funckey b mirror  //将器件切换到底层
funckey d slide  //修线
funckey s swap components  //交换器件位置
funckey c Change  //改变属性
funckey ~D  delete islands //删除孤岛
funckey ~E  shape edit boundary  //Ctr+E 修剪铜皮
funckey ~Z undo  //回到上一步   Ctr+Z
funckey ~Y redo  //回到下一步
funckey ~C copy  //复制
funckey ~S save  //保存
funckey f fix  //锁定
funckey ~F unfix  //解锁
alias Esc done  //取消
alias Del delete //删除
