TV主板的拆解学习

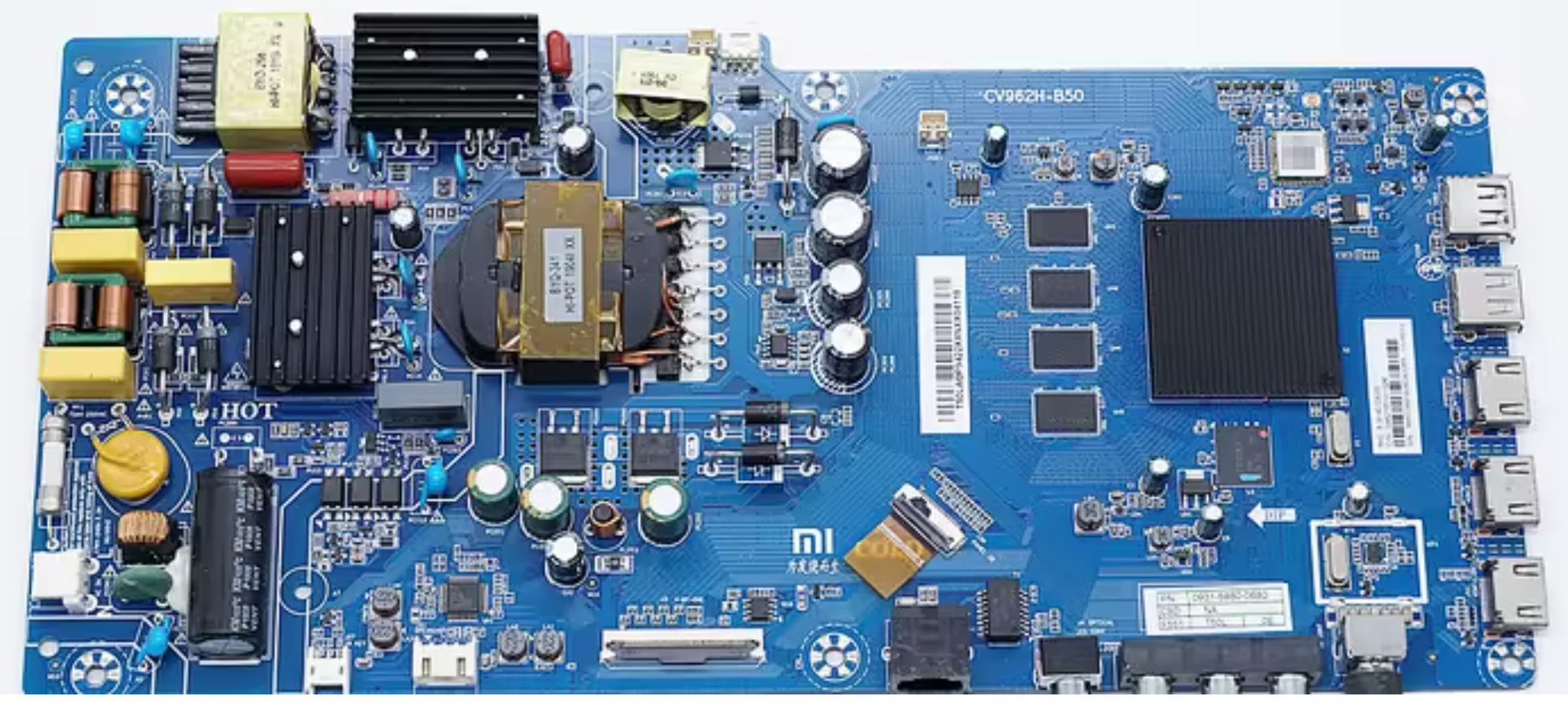

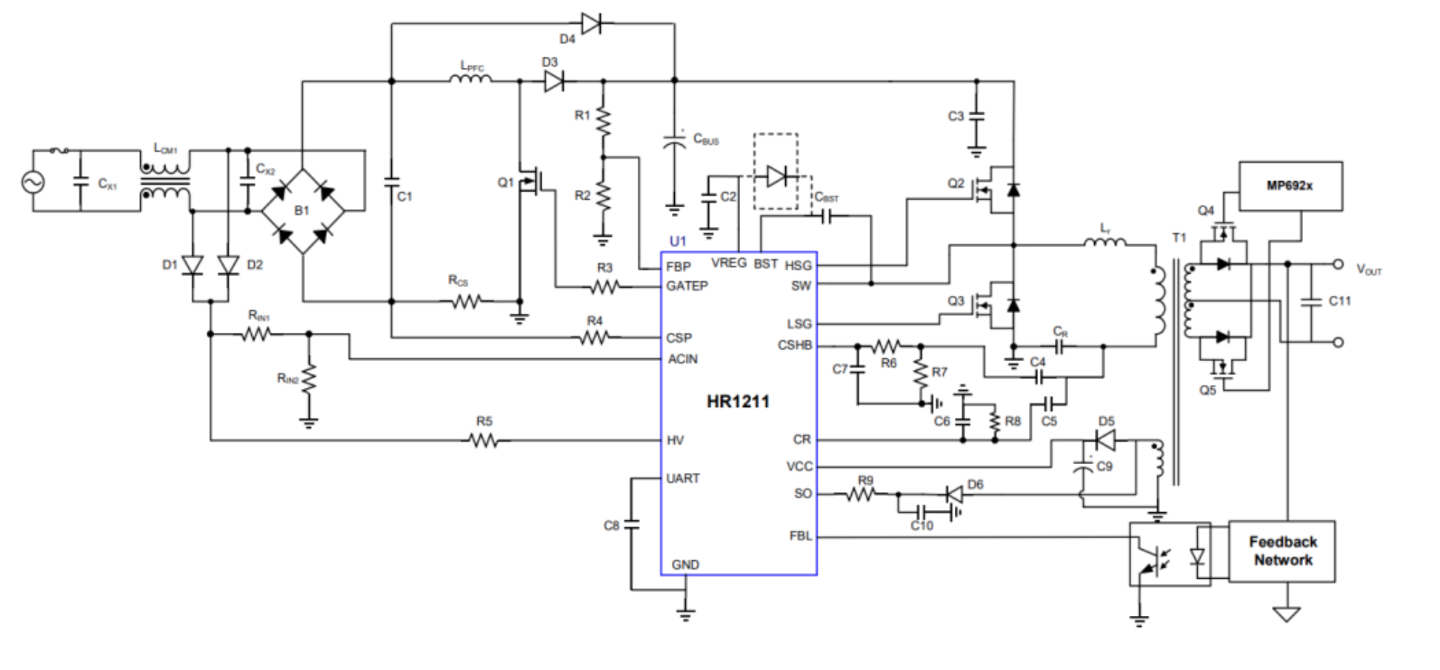

下面是小米的电视机主板，电源采用PFC+LLC方案，主控采用电视盒子主控采用晶晨半导体T962-H，搭配2G南亚DDR3L内存和8G三星eMMC存储器。

本文用来加深对TV主板的认识，学习于充电头网，链接在文末。

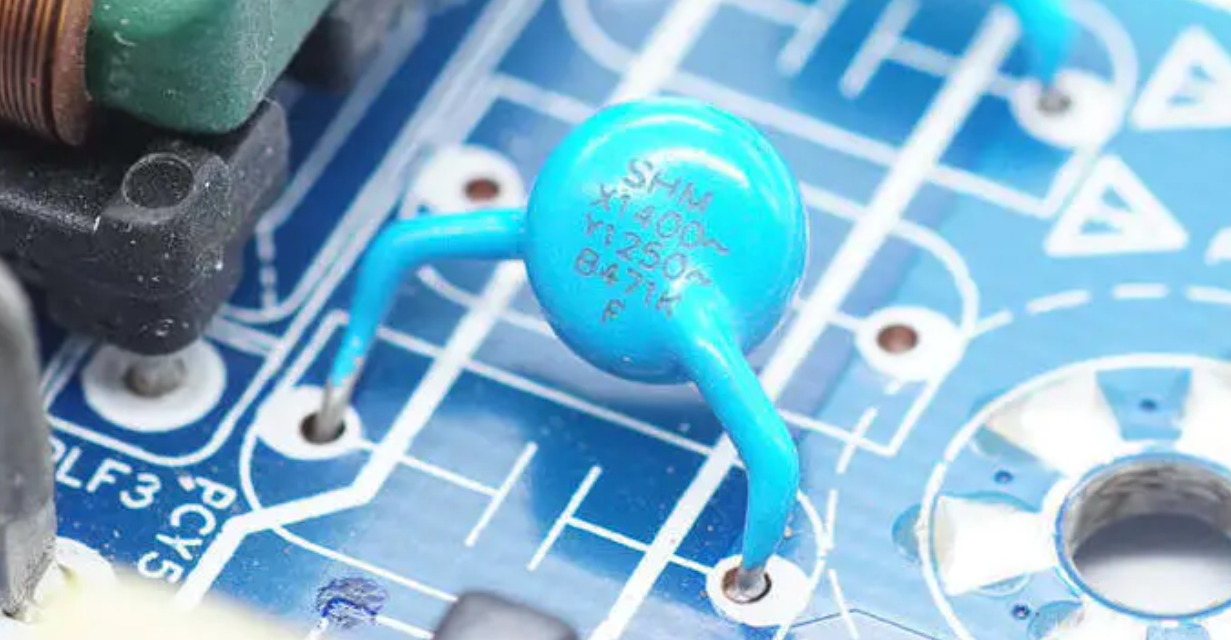

两颗蓝色插件Y电容来自SHM南方宏明:

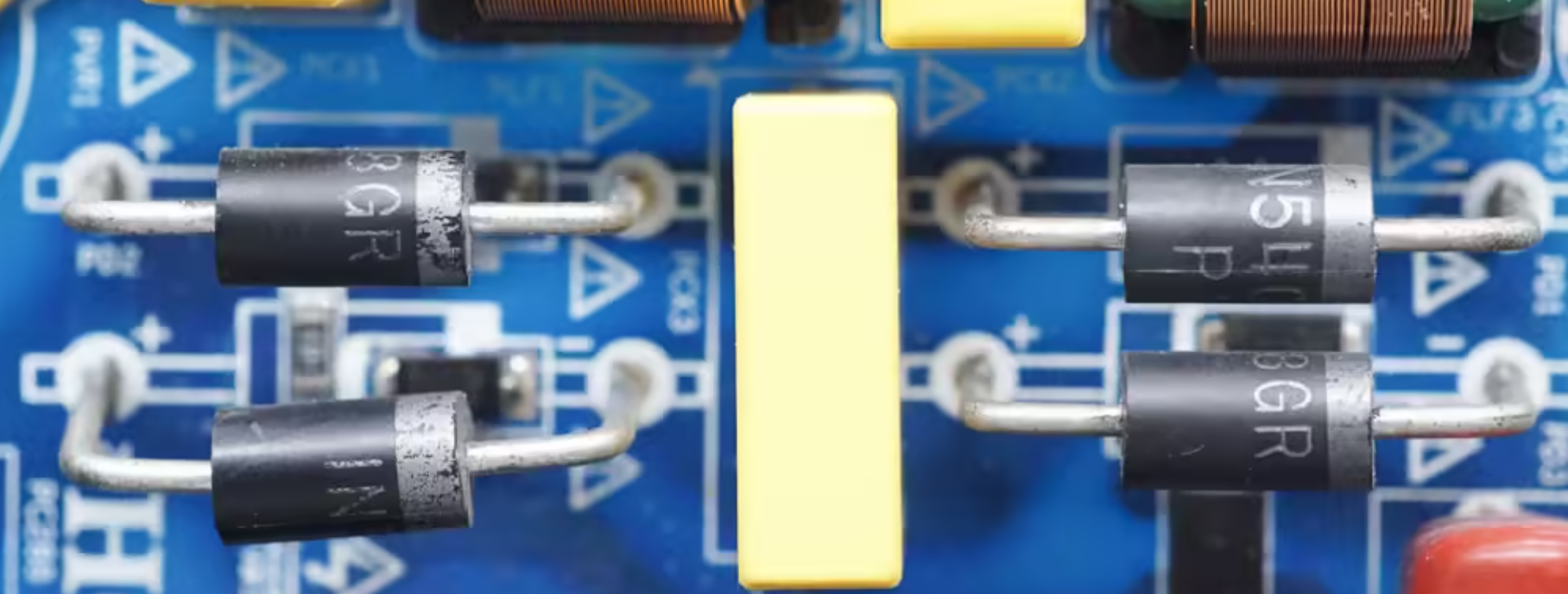

四颗1N5408组成桥式整流。

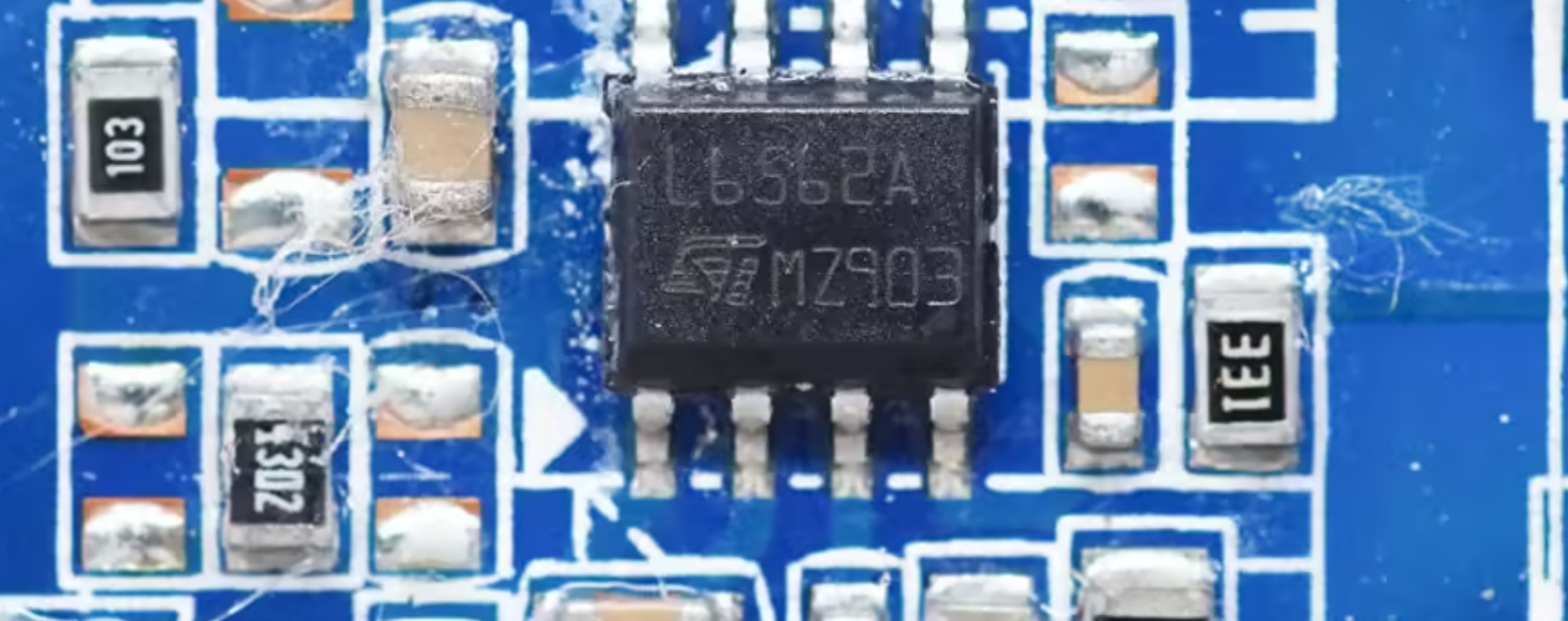

PFC控制器来自ST意法半导体，型号L6562A，为过渡模式运行。芯片内置THD优化电路，具备高精度的两步可调输出过压保护，具备电流检测的数字前沿消隐，内置图腾柱栅极驱动器，采用SO-8封装。

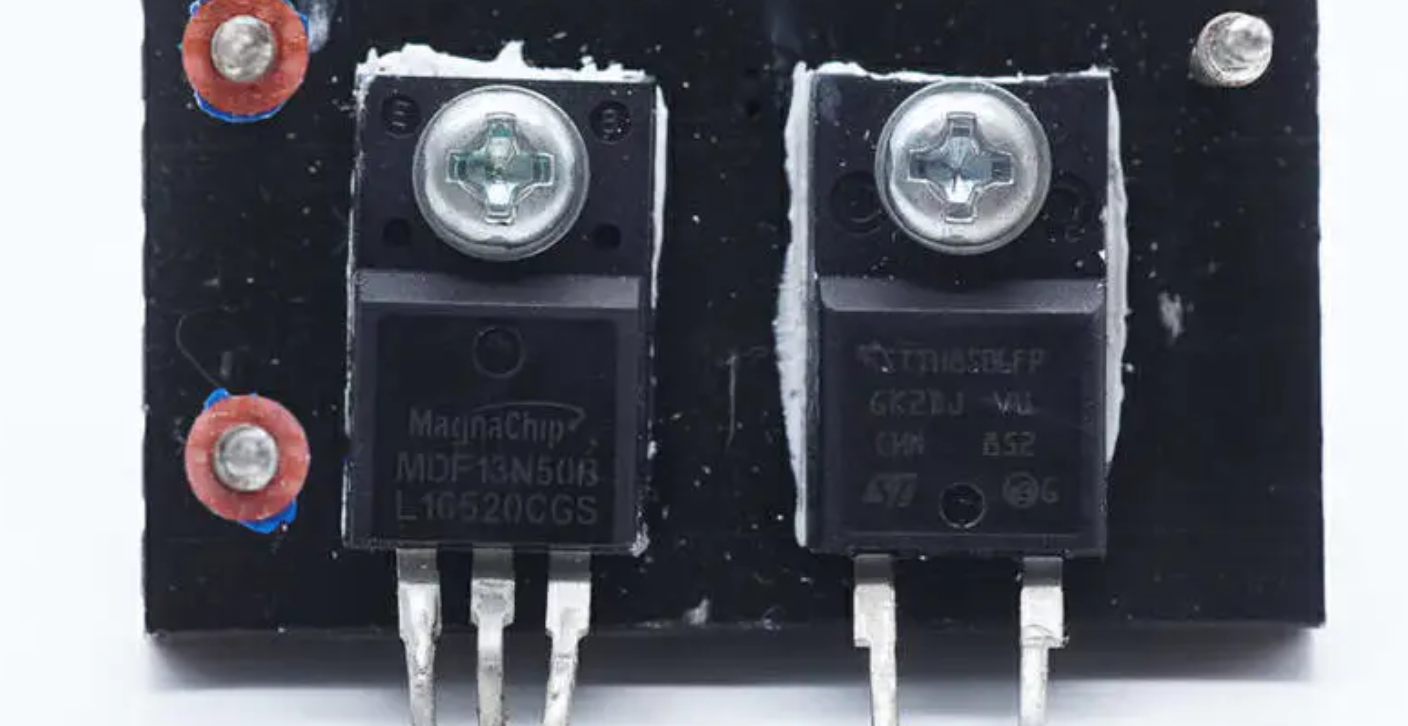

PFC开关管和PFC整流管使用螺丝固定在同一片散热器上。

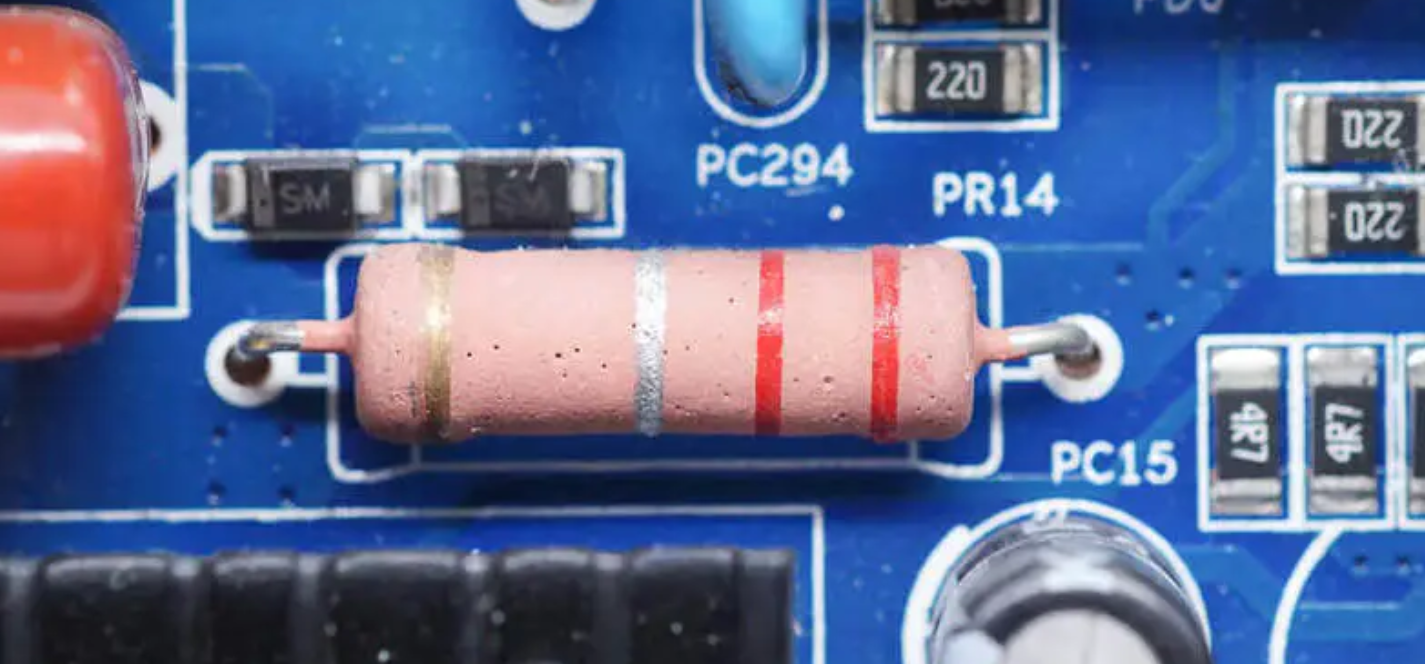

0.22Ω电阻用于检测PFC开关管电流:

PFC升压电感采用绝缘骨架绕制，磁芯缠绕胶带绝缘。

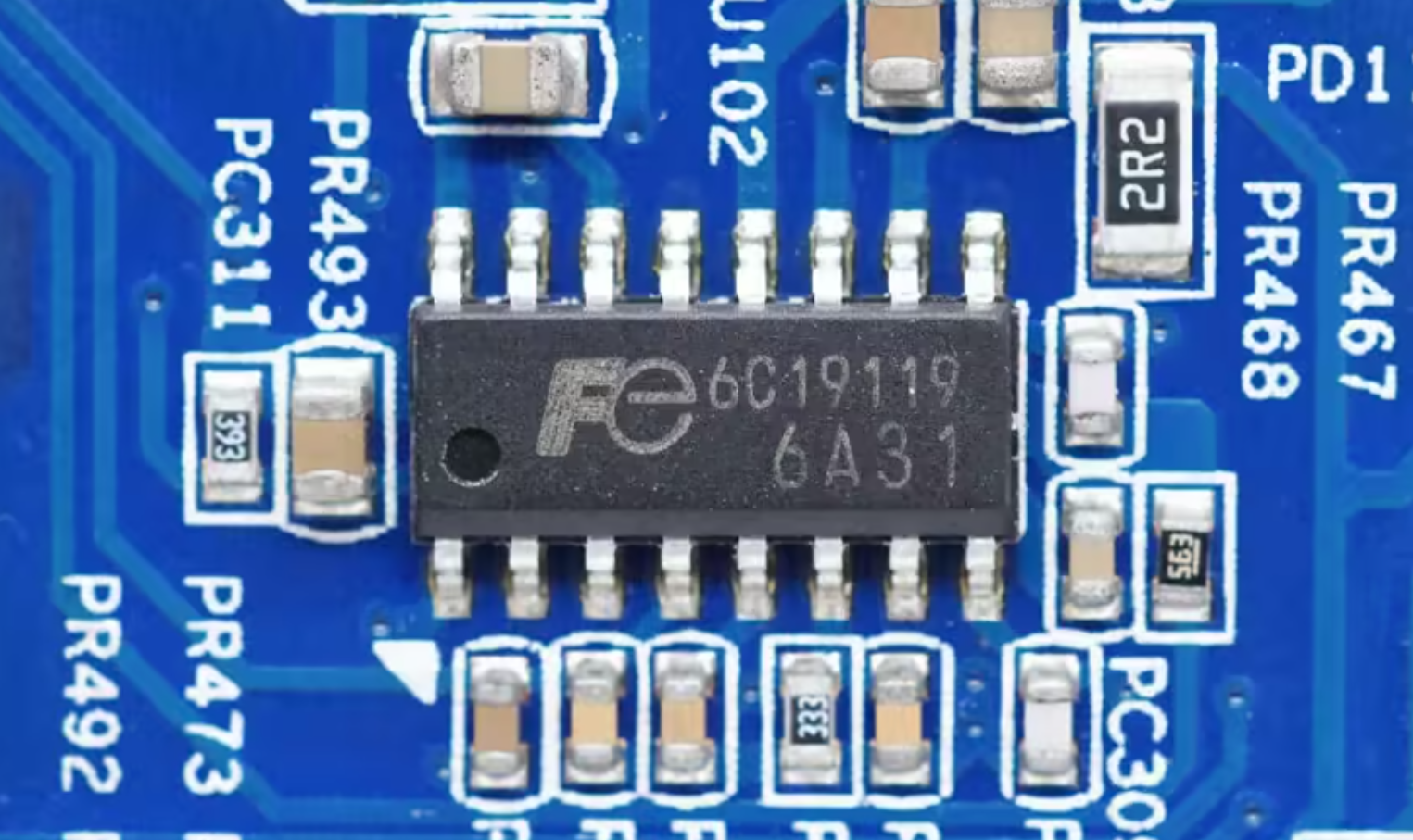

电源主控芯片来自富士电机，型号FA6A31N，是一颗LLC谐振控制器，支持无PFC宽电压输入应用。芯片内部集成600V高压启动电路和X电容放电电路，简化电路设计，并降低待机功耗。芯片内部集成600V半桥驱动器，具备完善全面的保护功能，采用SOP-16封装。

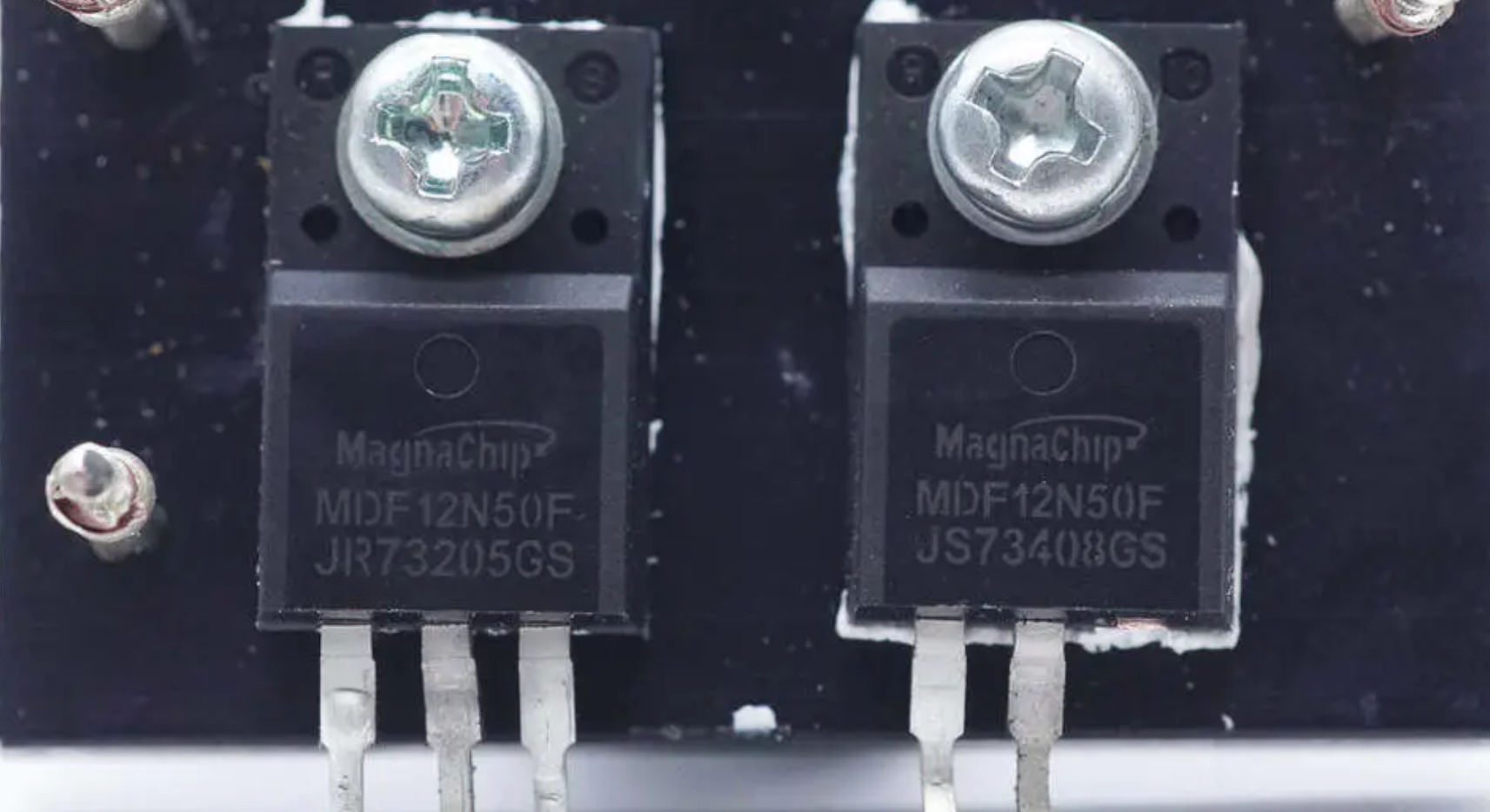

两颗LLC开关管使用螺丝固定在散热片上，来自MagnaChip美格纳，型号MDF12N50F，NMOS，耐压500V，导阻590mΩ，采用TO-220F封装。

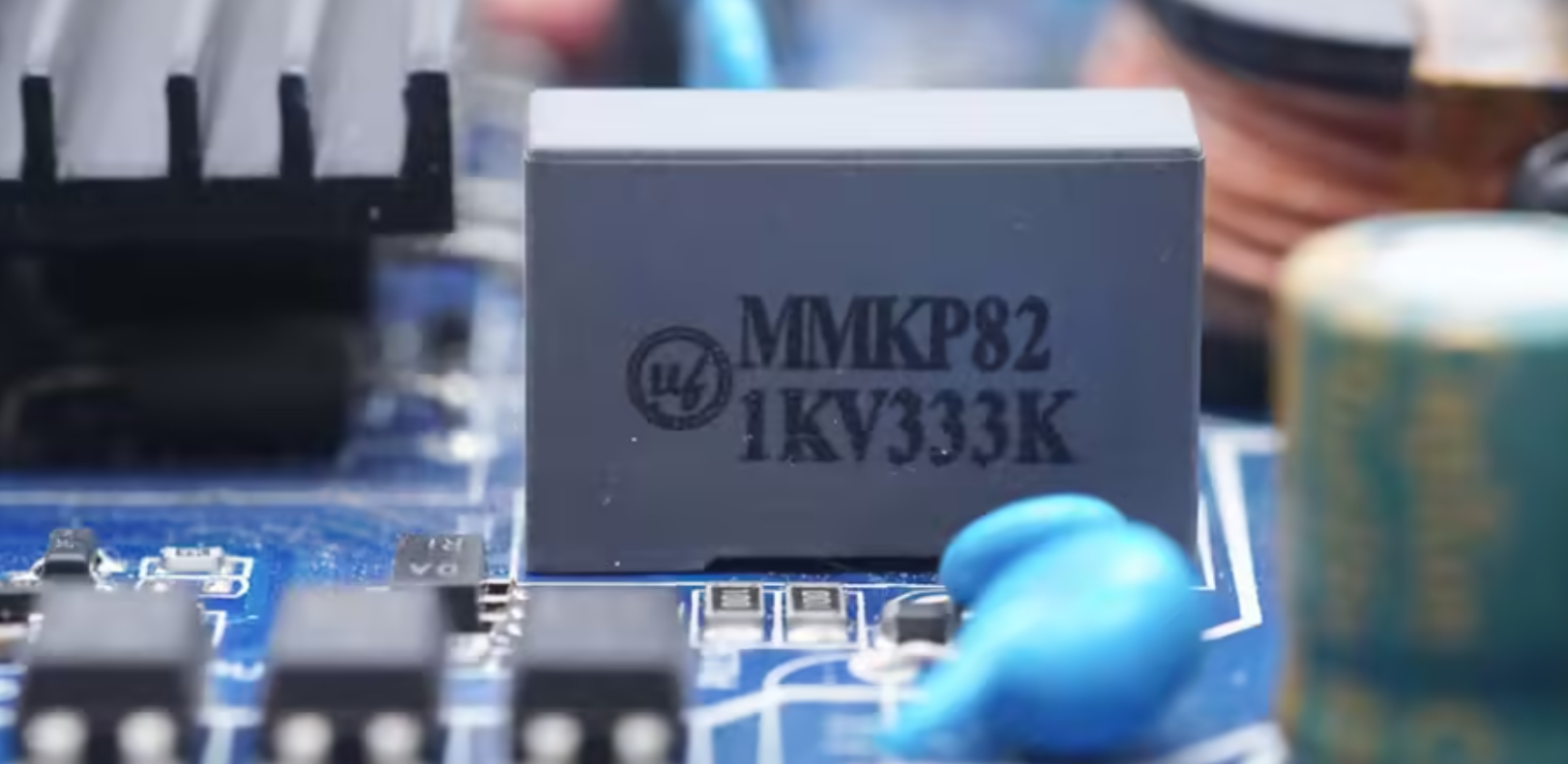

谐振电容为MMKP82系列薄膜电容，规格为1KV0.033μF。

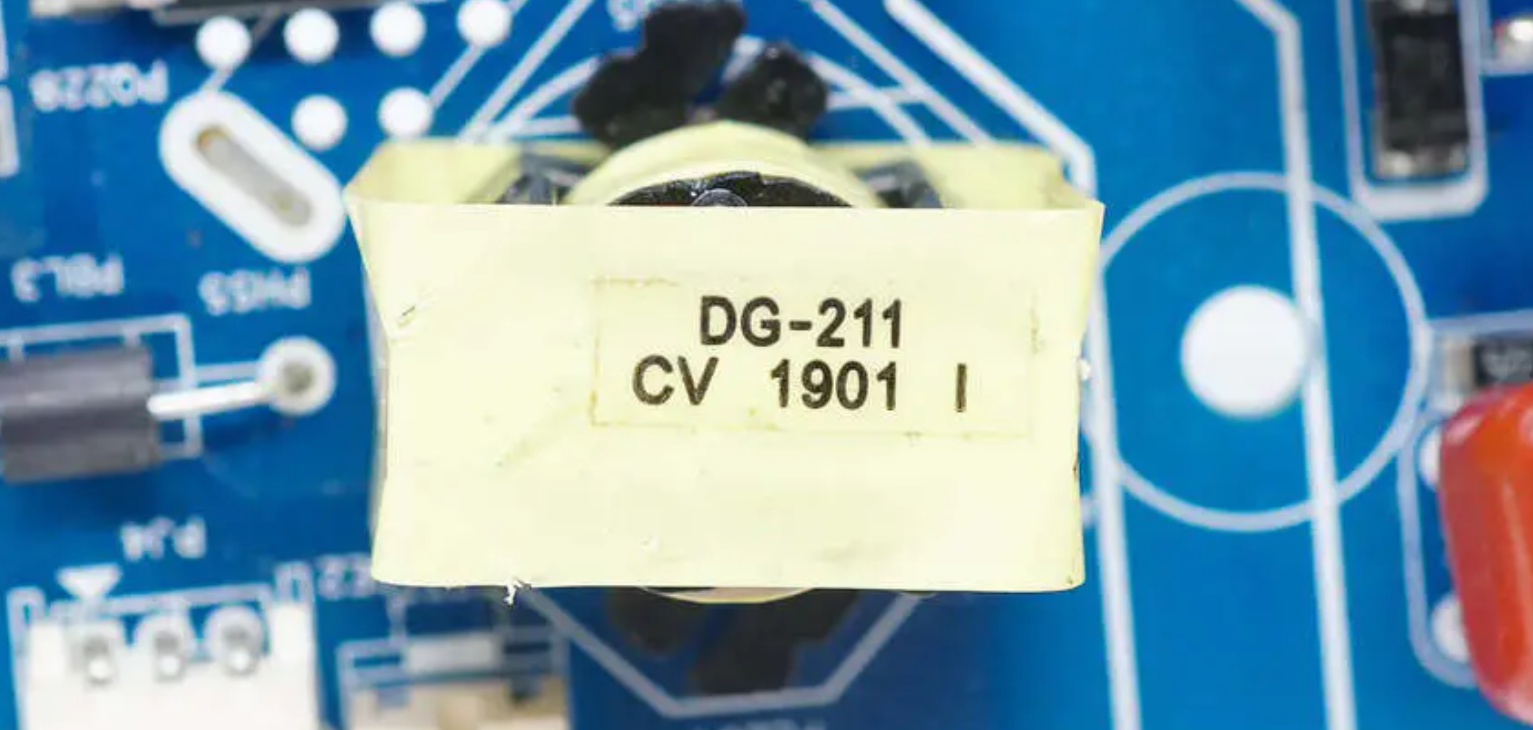

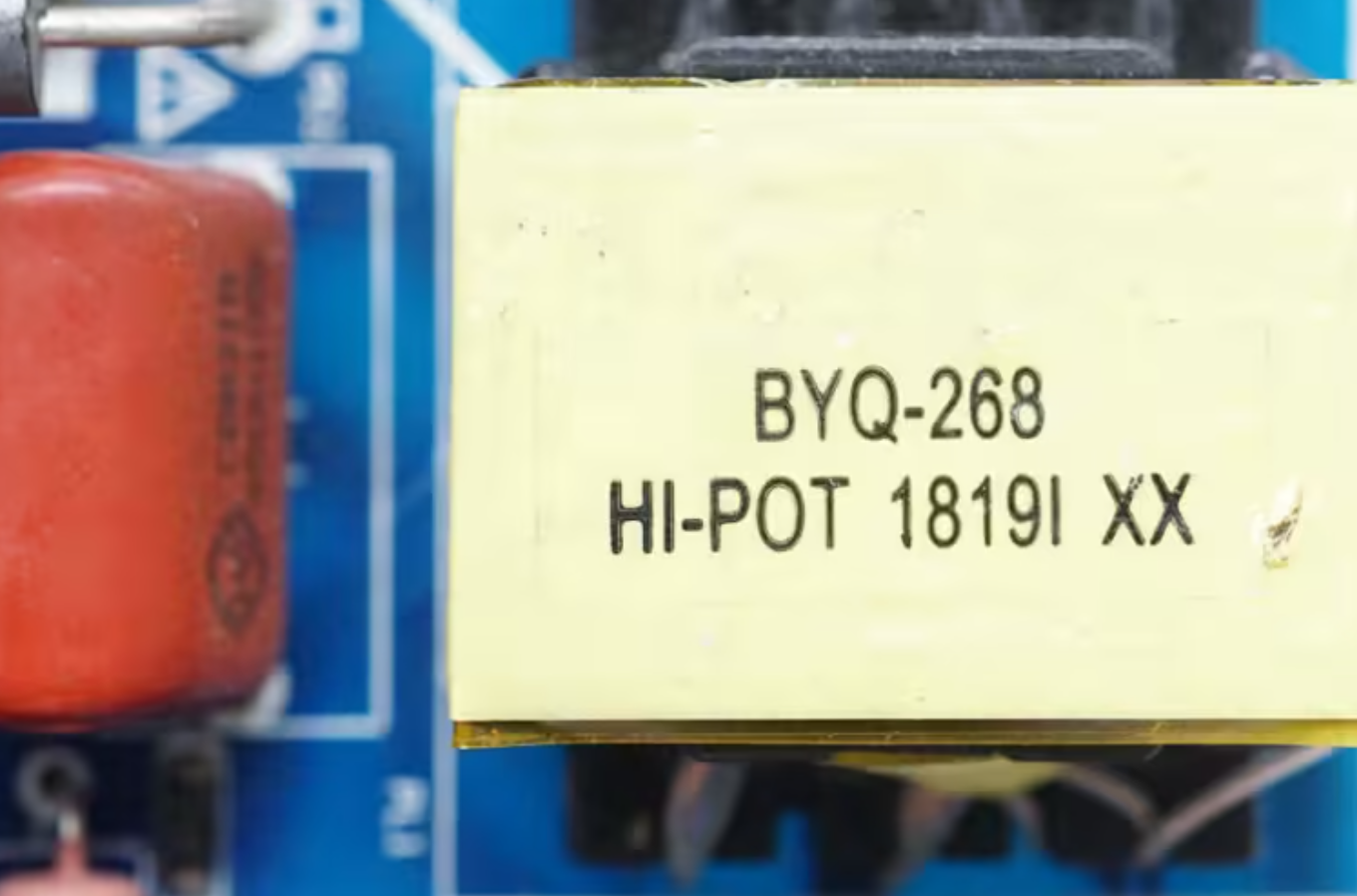

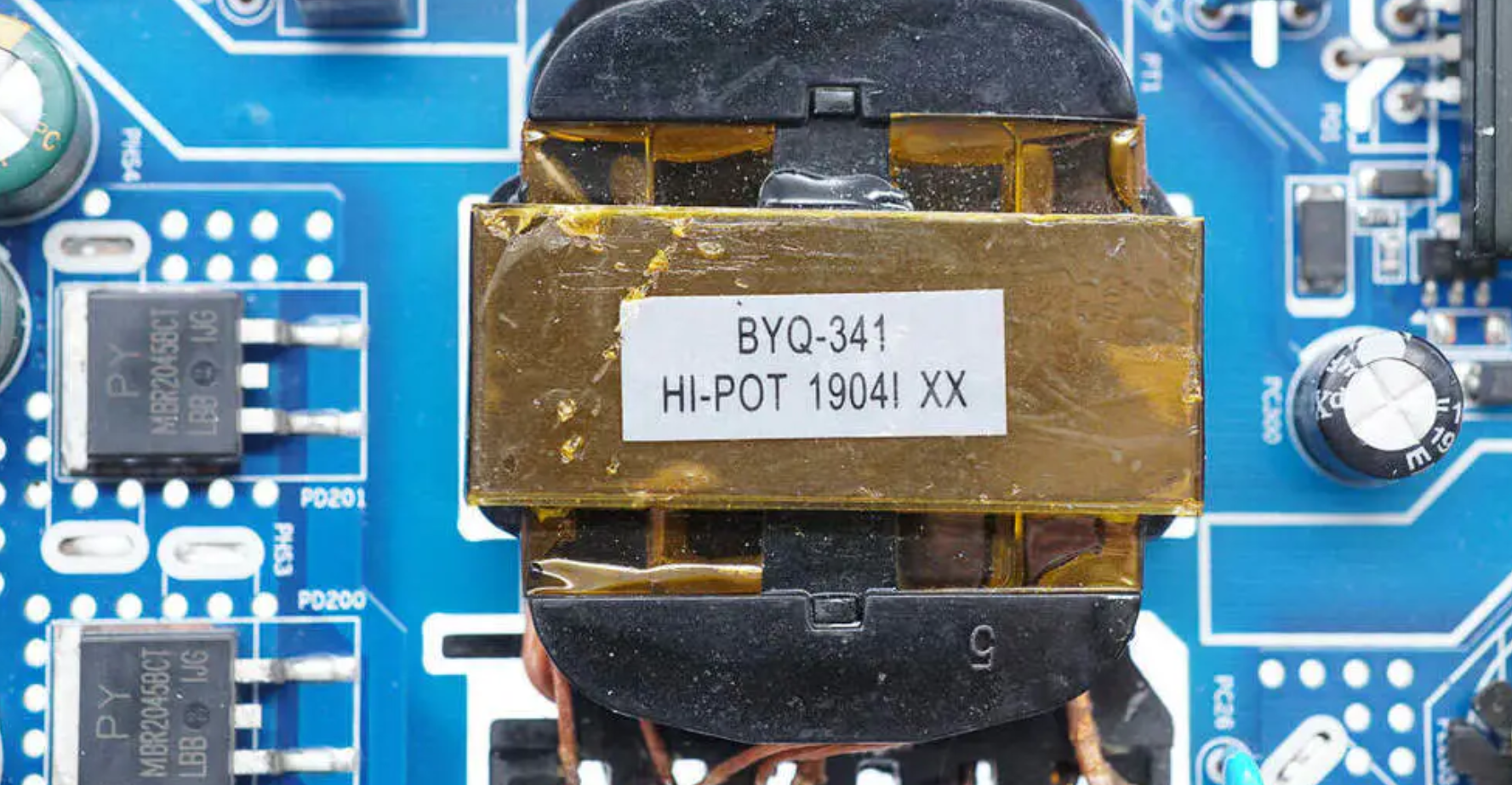

LLC变压器采用利兹线绕制，降低损耗。

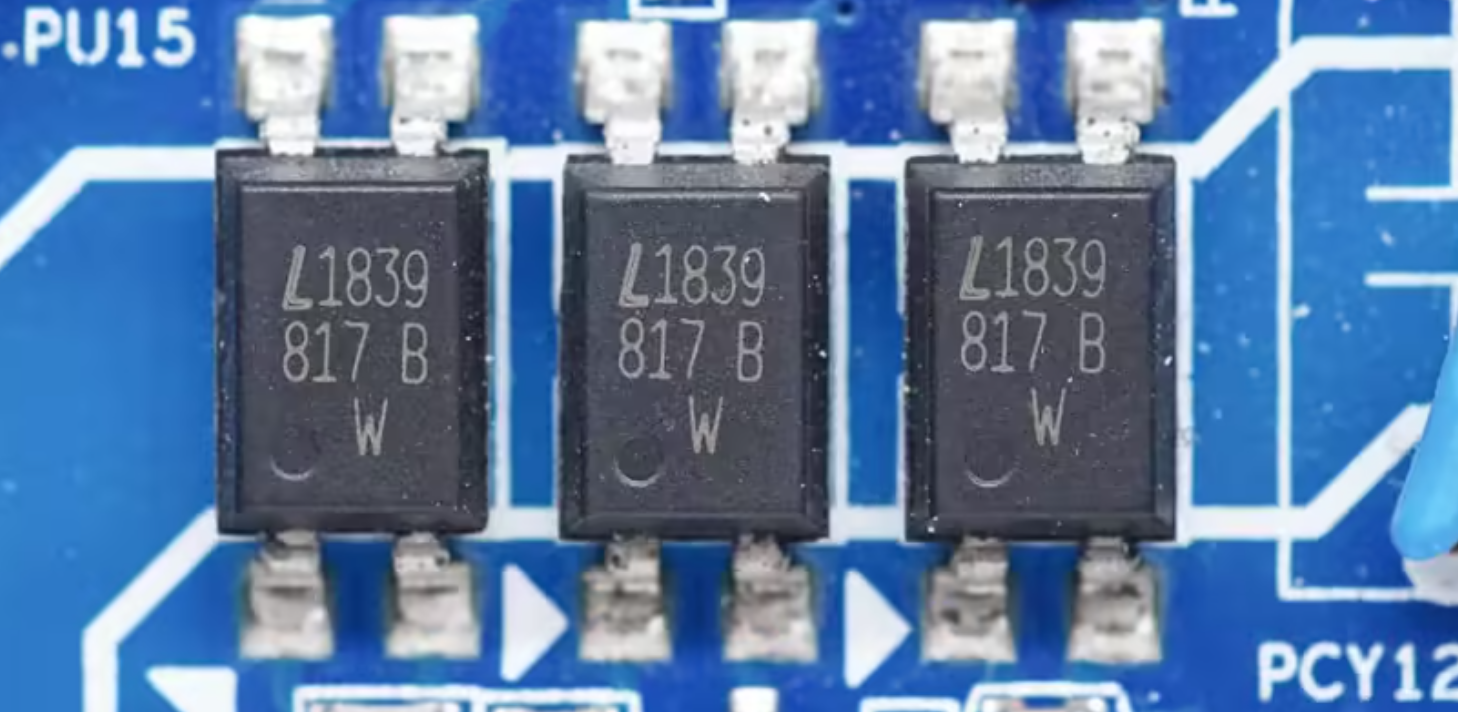

三颗光宝LTV-817光耦用于输出电压反馈和功能控制。

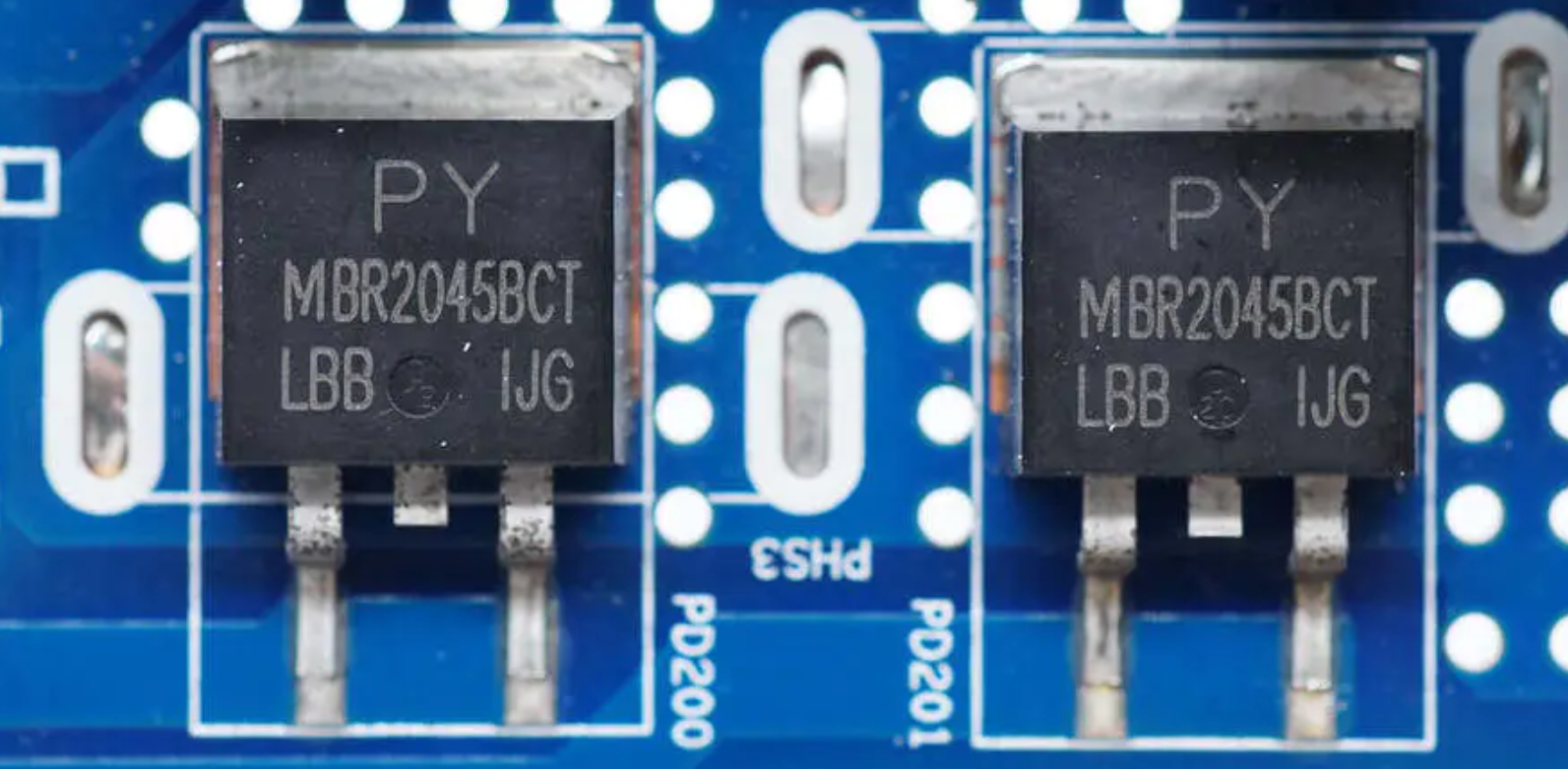

两颗肖特基整流管来自PY平伟，型号MBR2045BCT，规格为20A 45V，采用TO-263-2L封装。

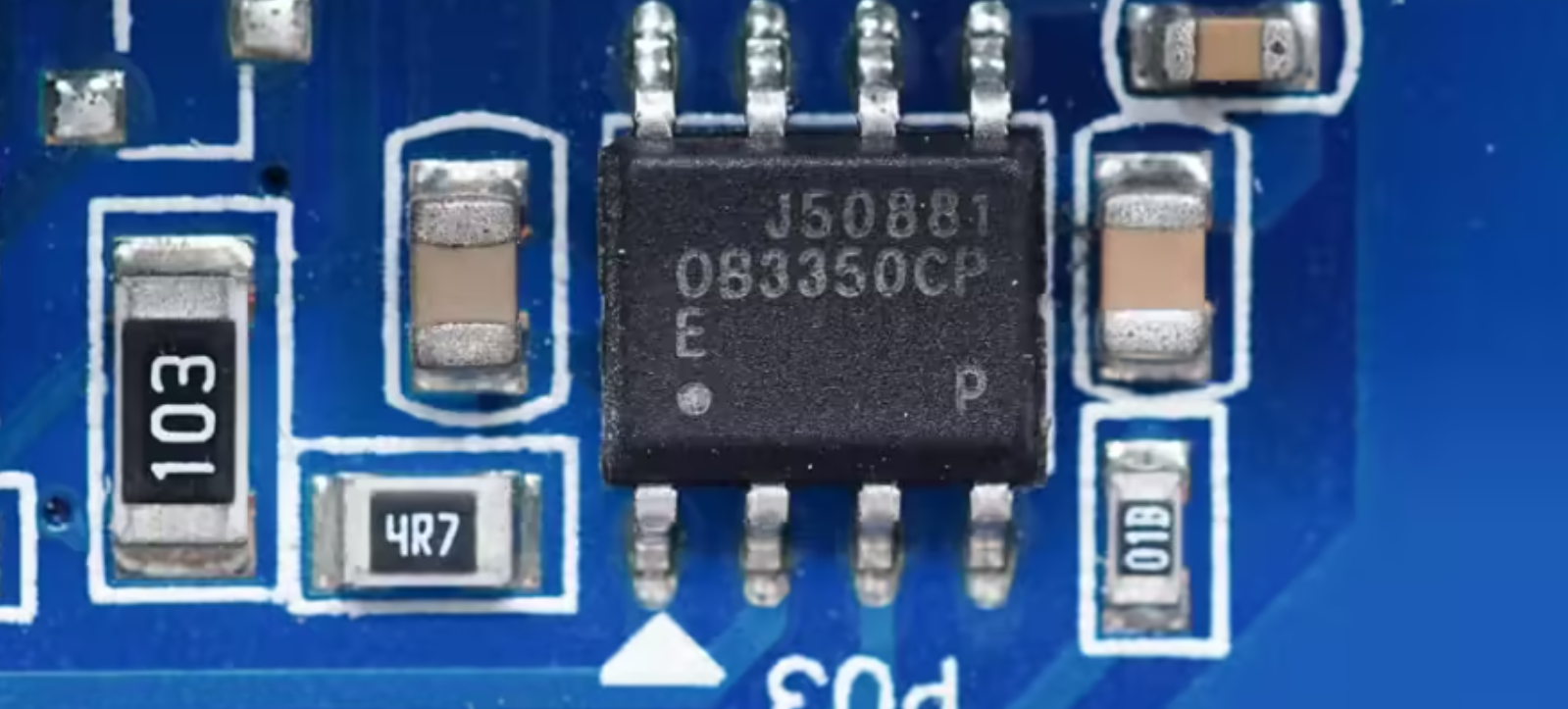

LED调光芯片来自昂宝，型号OB3350，是一颗高集成度高性价比LED调光芯片，提供了高性能的调光解决方案，并降低元件数量。芯片采用电流模式控制，LED电流通过外部采样电阻检测。支持8-35V输入电压，支持外部PWM调光输入，采用SOP-8封装。

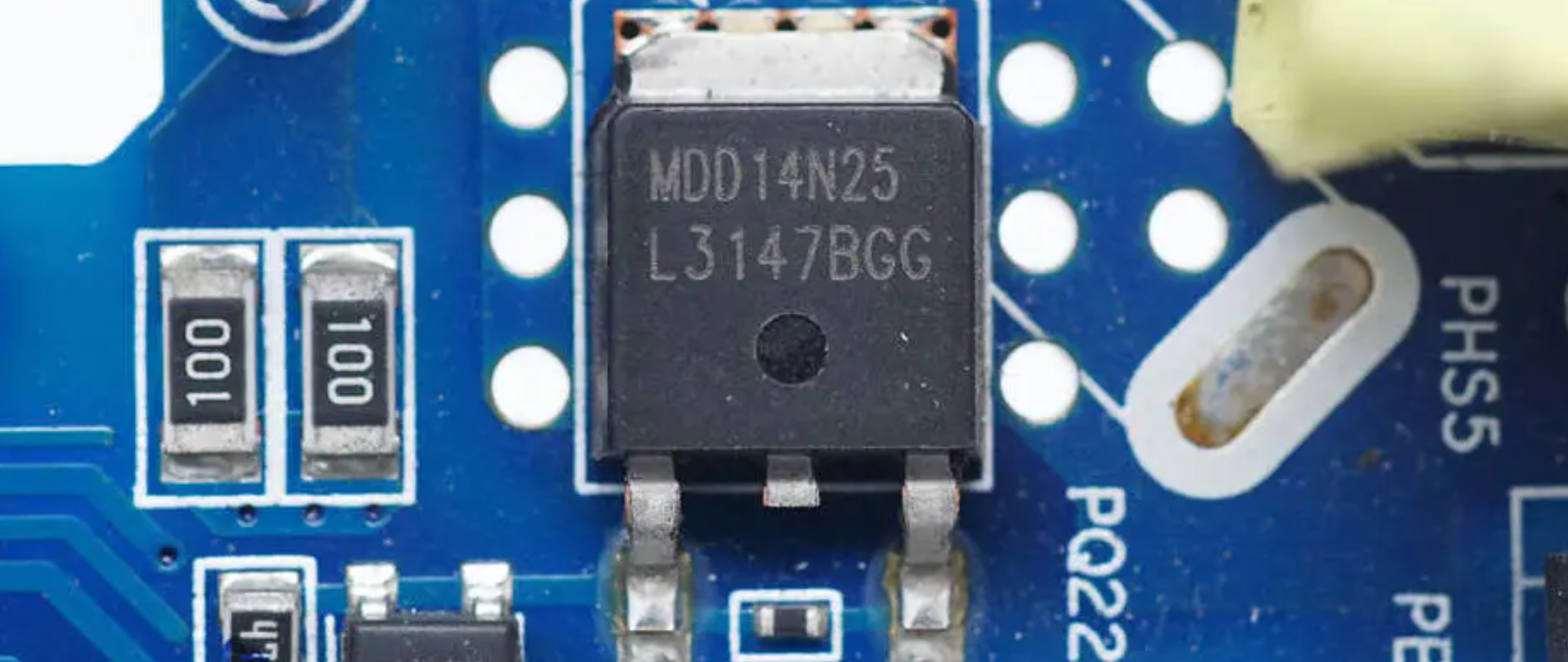

用于调光的MOS管来自美格纳，型号MDD14N25C，NMOS，耐压250V，导阻220mΩ，采用TO-252封装。

电视机的背光电路需要升压，升压电感采用胶带严密缠绕绝缘。

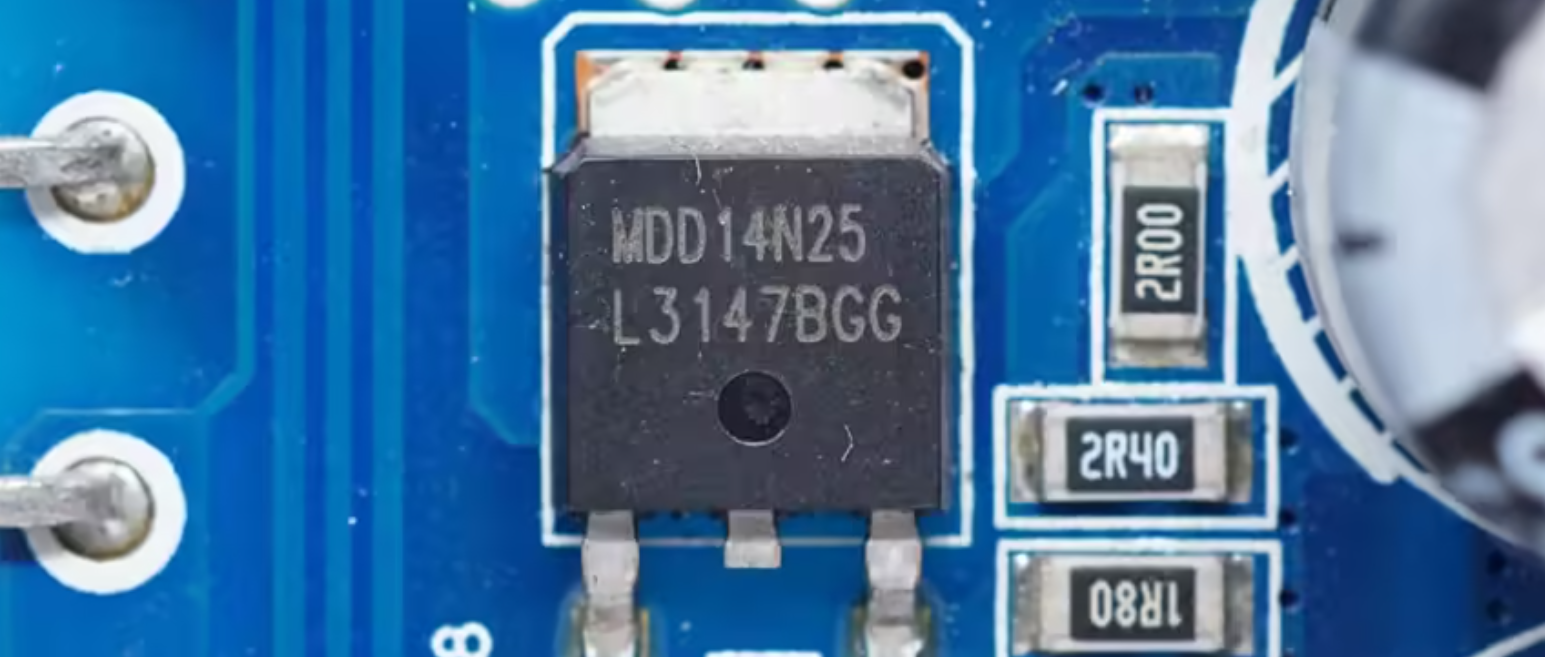

另一颗美格纳MDD14N25C用于背光供电控制。

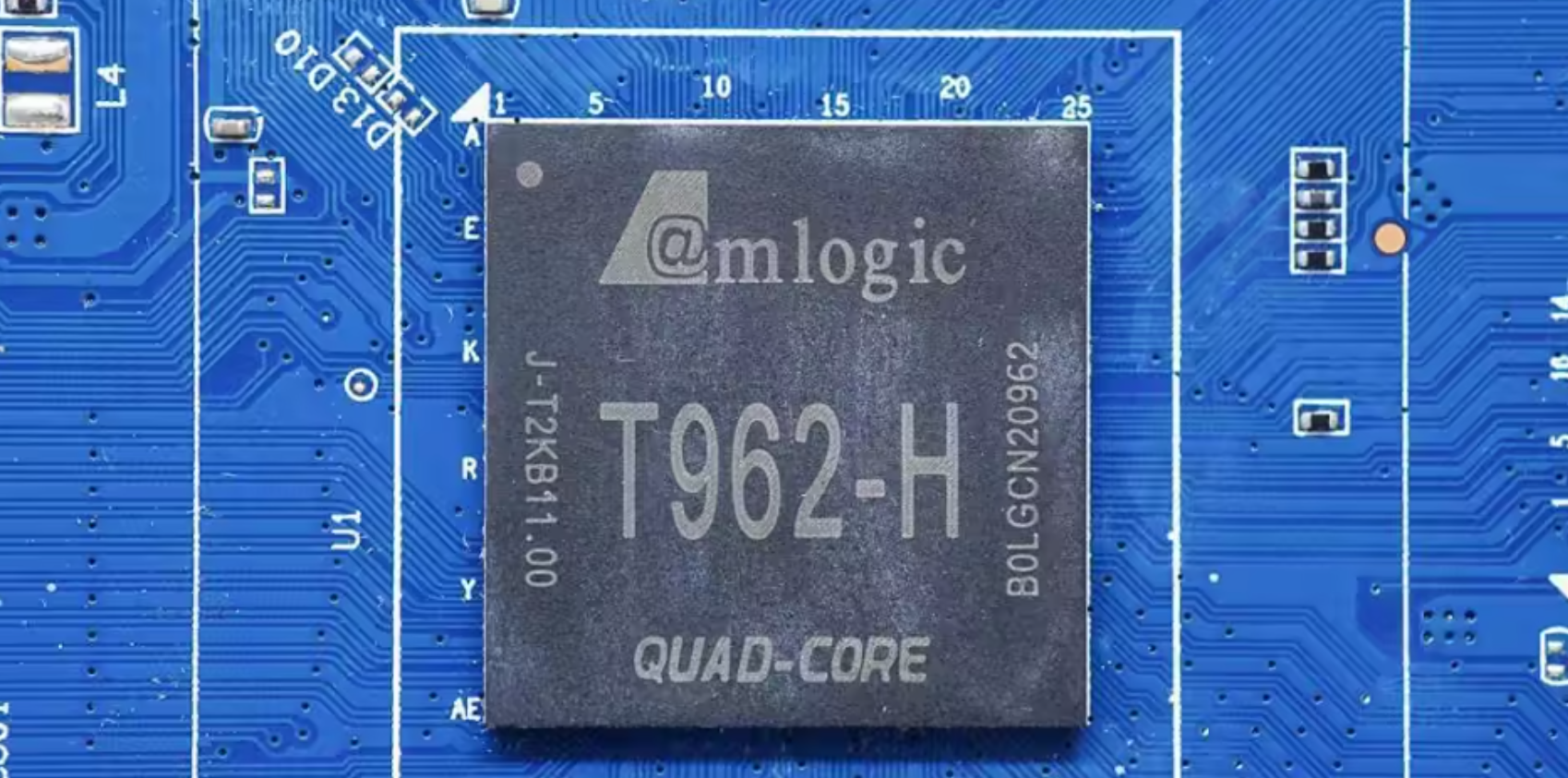

主控芯片来自晶晨半导体，型号T962-H，芯片内置四核ARM Cortex-A53 CPU，内置五核ARM Mali-450 GPU，支持4K60硬件解码，支持HDMI2.0输入，具备数字音频接口，支持10/100M以太网。

原文链接：拆解报告：小米CV962H-B50液晶电视机主板_电视_什么值得买

对于上电了，但是带不动负载的情况，大概率是供电的电解电容损坏了，D值很大：

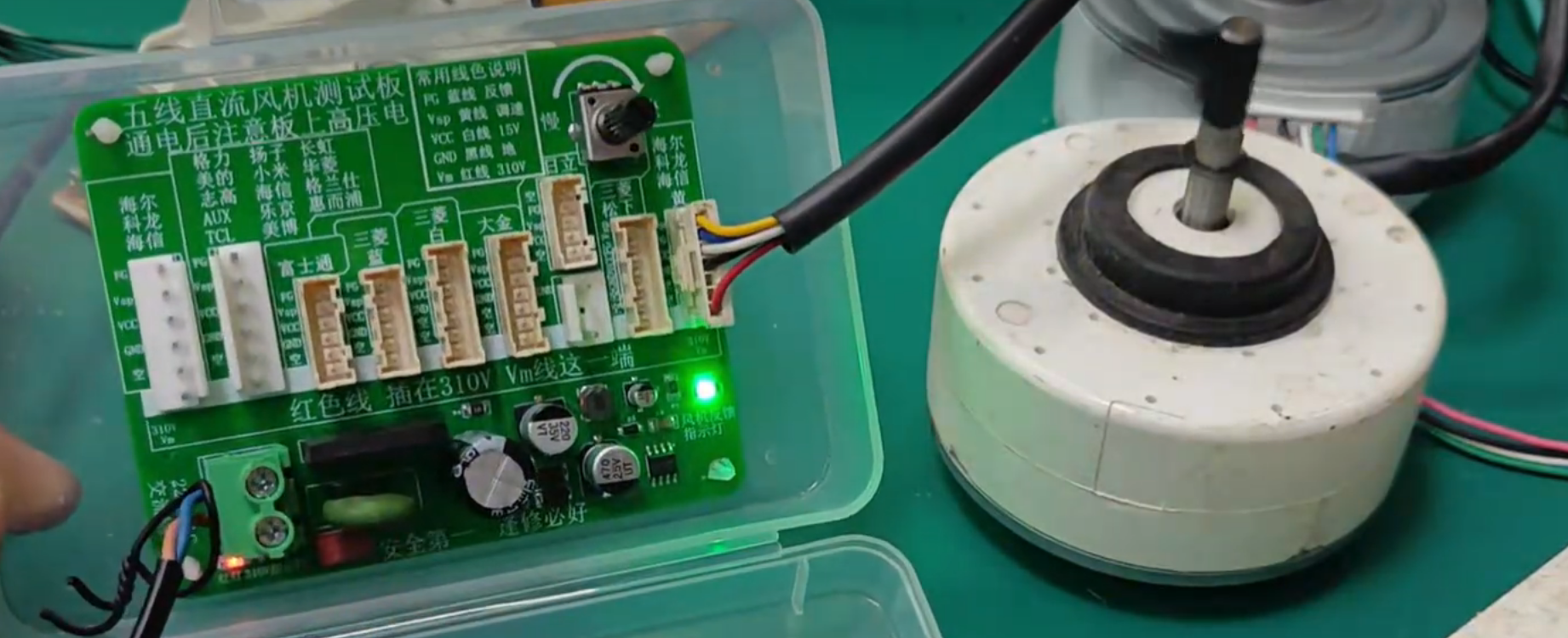

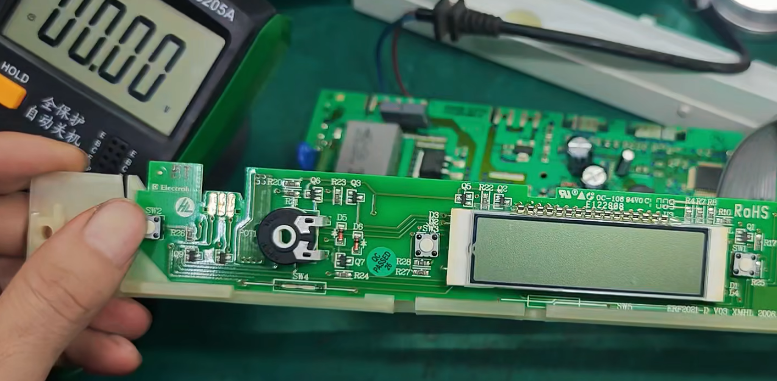

对于家用五条线的电机，有专门的电机测试版来启动电机：
