驱动开发硬核特训 · Day 14：深入理解 Power 管理驱动架构与实战应用

news 来源：原创 2025/5/17 20:18:16

在嵌入式系统中，Power（电源）管理驱动既关乎系统稳定性，又直接影响功耗与续航，是系统设计中绕不开的核心模块。今天我们通过理论+实战的形式，一次性讲清楚：

Linux 中电源管理驱动的核心框架
Regulator 子系统的结构与接口
电源树（Power Tree）与设备树的关系
实战解析：i.MX8MP 平台下 PCA9450 PMIC 的驱动工作机制

一、Linux 电源管理驱动体系概览

Linux 电源管理分为以下三个层次：

层次	内容	说明
系统级管理	suspend/resume，runtime PM	由电源管理核心子系统协调进行
子系统级管理	CPUFreq、Devfreq、Regulator	管理不同类别设备的电源行为
驱动级控制	PMIC 驱动、电源域、GPIO 控制	对具体硬件进行控制、管理寄存器

我们今天的重点是regulator 框架下的电源驱动，常用于处理 LDO、BUCK 这类片上 PMIC 模块的控制逻辑。

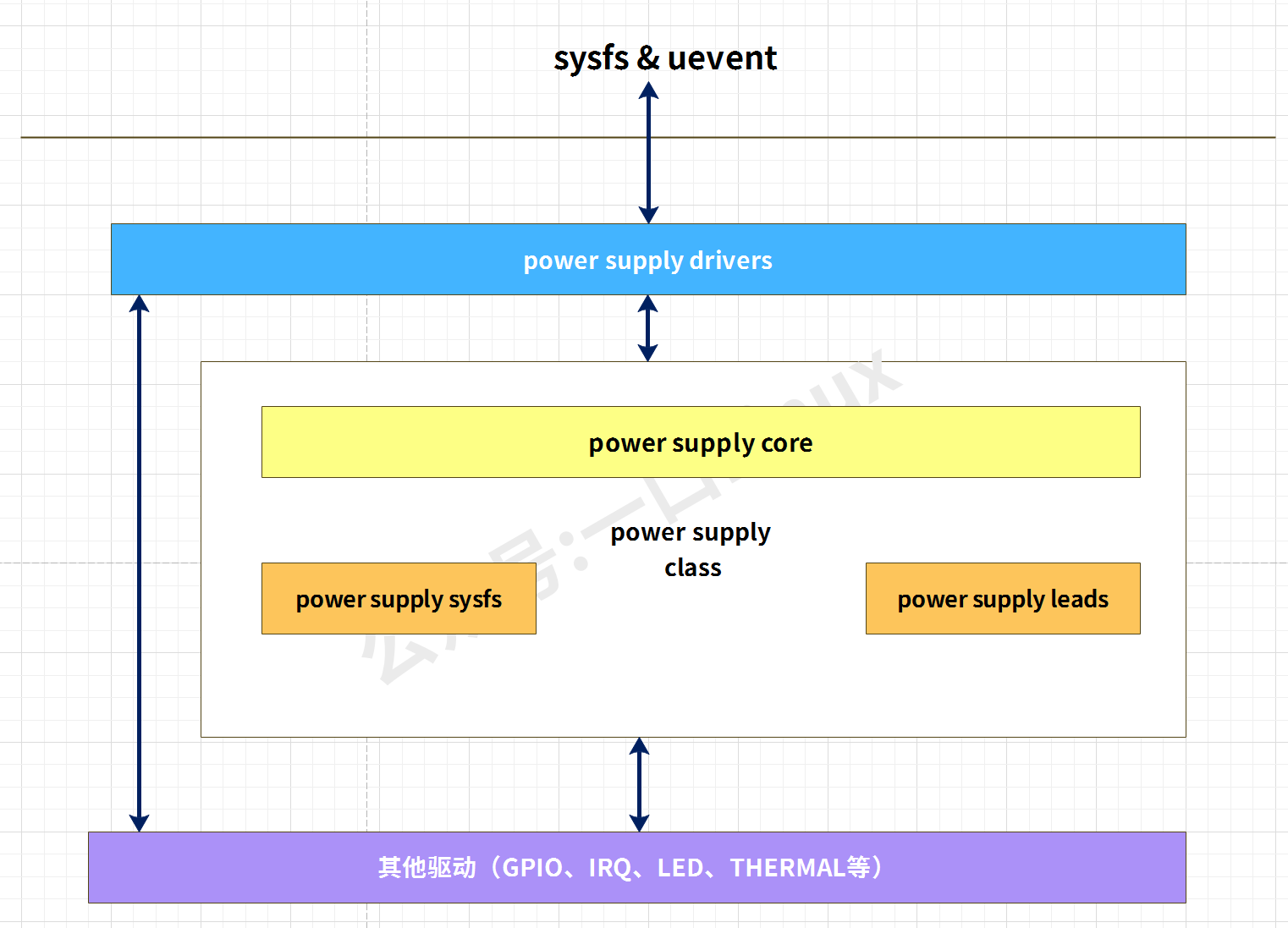

在这里插入图片描述

二、Regulator 框架基本概念

Regulator 框架是 Linux 电源管理子系统的一部分，主要用来：

控制电压输出（如 BUCK、LDO）
在设备需要时提供电源、关闭电源
动态调节电压（如根据工作负载切换不同电压档位）

它的核心结构包括：

struct regulator_desc {const char *name;     // 电源名称，如 buck1int id;               // 电源编号const struct regulator_ops *ops; // 驱动操作集...
};

驱动需要实现一组 regulator_ops 接口，如下：

struct regulator_ops {int (*enable)(struct regulator_dev *rdev);int (*disable)(struct regulator_dev *rdev);int (*is_enabled)(struct regulator_dev *rdev);int (*set_voltage_sel)(...);int (*get_voltage_sel)(...);...
};

三、设备树中的电源模型与 phandle 引用机制

在设备树中，设备的电源依赖使用 phandle 来建立连接。例如：

buck2: regulator@2 {compatible = "regulator-fixed";regulator-name = "buck2";regulator-min-microvolt = <900000>;regulator-max-microvolt = <900000>;
};cpu0: cpu@0 {device_type = "cpu";compatible = "arm,cortex-a53";cpu-supply = <&buck2>; // 使用 phandle 引用 buck2 节点
};

这代表：cpu0 的供电依赖 buck2。

在驱动中通过 of_parse_phandle() 获取电源节点，并用 devm_regulator_get() 接口建立依赖：

supply = devm_regulator_get(&pdev->dev, "cpu");
regulator_enable(supply);

四、PCA9450 驱动实例简析

在 NXP 的 i.MX8MP 平台中，PCA9450 是一个典型的 PMIC 芯片，提供多个 BUCK 和 LDO 通道。

设备树部分如下：

pmic: pca9450@25 {compatible = "nxp,pca9450a";reg = <0x25>;regulators {buck1_reg: BUCK1 {regulator-name = "buck1";regulator-min-microvolt = <700000>;regulator-max-microvolt = <1400000>;regulator-boot-on;};...};
};

驱动中注册每个电源通道：

rdev = devm_regulator_register(pca9450->dev, desc, &config);

并实现每个通道的操作逻辑，包括电压调节、开关控制、DVS 支持等。

五、电源树与系统电源依赖管理

电源树（Power Tree）是整个板级系统的供电架构图。例如：

BUCK1 → CPU_A
BUCK2 → SOC
LDO1 → DDR
LDO2 → I2C 传感器

在设备树中通过 <&buckX> 建立这些依赖关系，确保在设备 probe 时自动 enable 对应电源。

Linux 内核通过 regulator 框架实现：

调用 regulator_enable() 自动打开电源
使用 regulator_set_voltage() 设置需要的电压

六、调试技巧与验证命令

# 查看注册的 regulator
cat /sys/class/regulator/*/name
cat /sys/class/regulator/*/state
cat /sys/class/regulator/*/microvolts# 查看绑定信息
ls /sys/bus/i2c/devices/0-0025/regulator.*

如果在设备树中添加了 regulator-always-on 或 regulator-boot-on，则系统启动时该电源会自动打开。

七、常见问题解答（Q&A）

Q1：设备树中 regulator-name 有什么作用？

这是注册到内核中的 regulator 名称，供 regulator_get() 使用。

Q2：没有硬件是否能模拟 regulator ？

可以通过 regulator-dummy 模拟一个虚拟供电器，常用于测试场景。

dummy_reg: dummy {compatible = "regulator-dummy";regulator-name = "dummy";
};

Q3：BUCK 与 LDO 有何区别？

项目	BUCK（降压）	LDO（线性稳压）
原理	开关控制、效率高	电阻电流分压、简单
效率	高（>80%）	低（50~70%）
用途	核心供电	IO、低电流场景

八、总结提炼

关键点	说明
Regulator 框架	管理系统中电源开关、调压、依赖关系
设备树配合	使用 `<&buckX>` + `cpu-supply` 实现供电绑定
驱动实现	实现 regulator_desc + regulator_ops 注册每个电源
实战关键	理解 power tree 与驱动初始化之间的供电依赖
