JLINK安装以及使用教程
目录
概述
一、安装篇
1.1 安装包下载
1.2 安装
二、使用篇
2.1 硬件环境搭建
2.2 程序烧录
三、扩展篇
3.1 修改JLinkDevices配置文档
3.2 添加Nationstech的下载算法文件
概述
由于工作需要，本文很有必要写一下用jlink烧录单片机的方法，合适不经常接触的开发人员以及测试人员，本文章截图过多，大家可根据需要按照目录去浏览即可。
一、安装篇
1.1 安装包下载
本文采用Jlink V6.40版本，也可以从官网下载其它版本，需要注意的是V7.50版本及以上本文不支持扩展芯片。
官网下载地址：
SEGGER - The Embedded Experts - Downloads - J-Link / J-Trace
CSDN资源包：
【免费】JLink-V640安装包资源-CSDN文库
1.2 安装

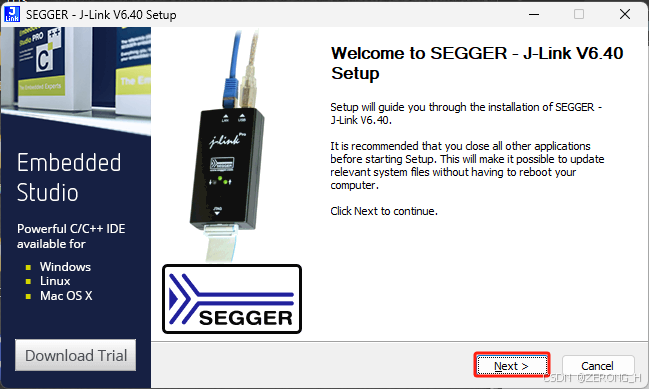

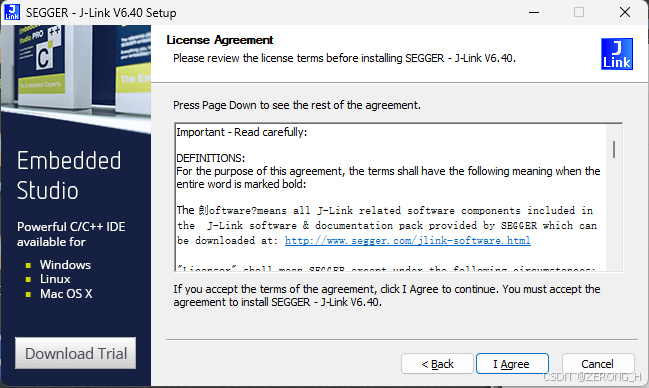

- 以管理员身份打开安装包JLink_Windows_V640.exe，点击Next > I Agree。

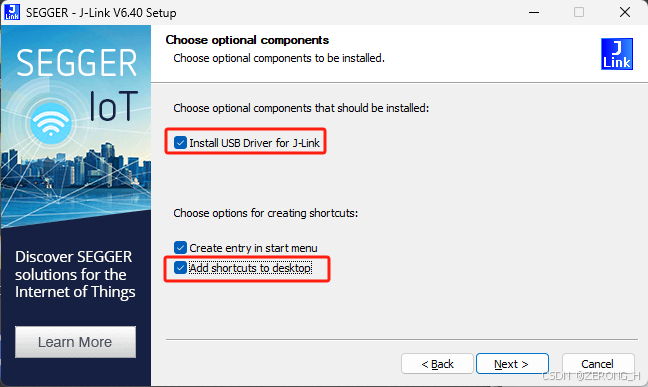

- 勾选Install USB Driver for J-Link ，安装jlink的usb驱动，这个很重要！
- 勾选Add shortcuts to destop，安装结束后在桌面会显示J-Flash快捷方式。

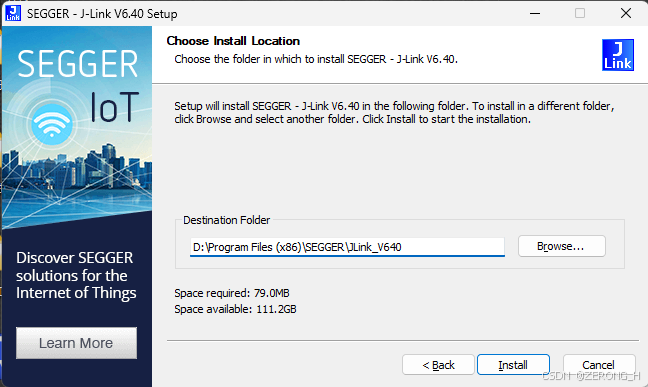

- 可以选择C盘之外的盘符，但是一定要确保所有路径均为英文。

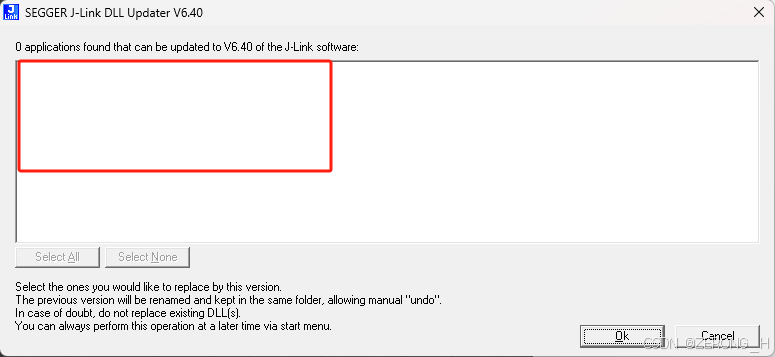

- 勾选以下DLL可以满足Keil开发环境下使用JLINK调试，其它开发环境也一样，我这里没显示，如果显示了就要勾选。

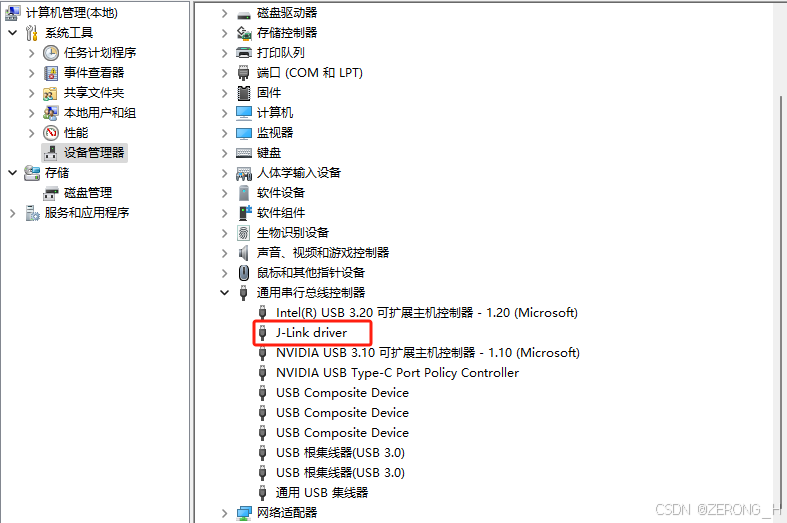

- 打开设备管理器，出现J-Link driver说明J-Link安装成功，没出现的话先断电JLINK调试器再试。
二、使用篇
2.1 硬件环境搭建

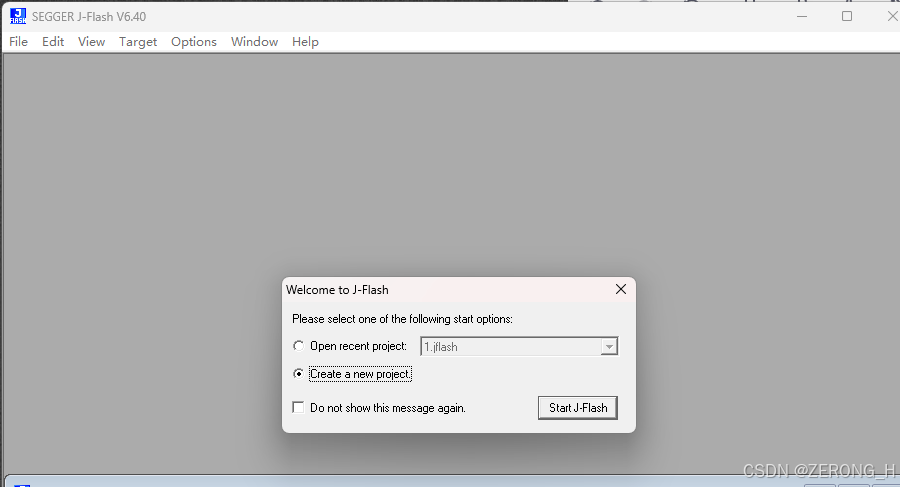

- 双击快捷方式J-Flash V6.40a，选择Create new project，点击Start J-Flash。
- 点击Target device中的... 。
- 根据需要选择芯片型号，在Manufacturer下面查找，这个板本没有直接搜索的功能。
- 确认芯片型号没错后，下列操作默认即可。
- 接线，一般使用四线SWD连接模式，四根线分别为3.3V，GND，TMS（DIO），SCLK（DCL）一一对应即可。
2.2 程序烧录

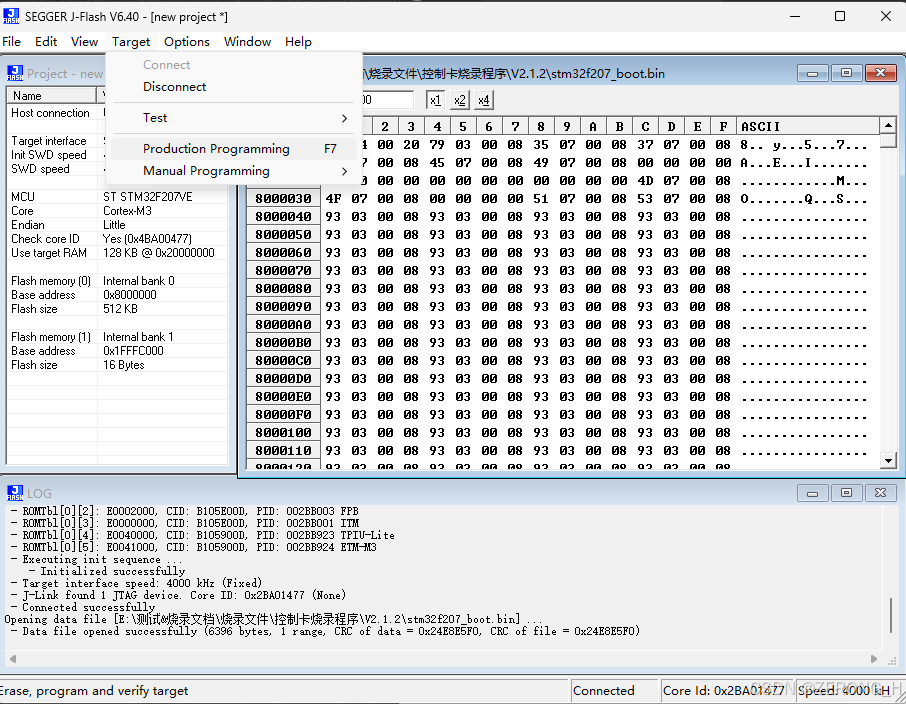

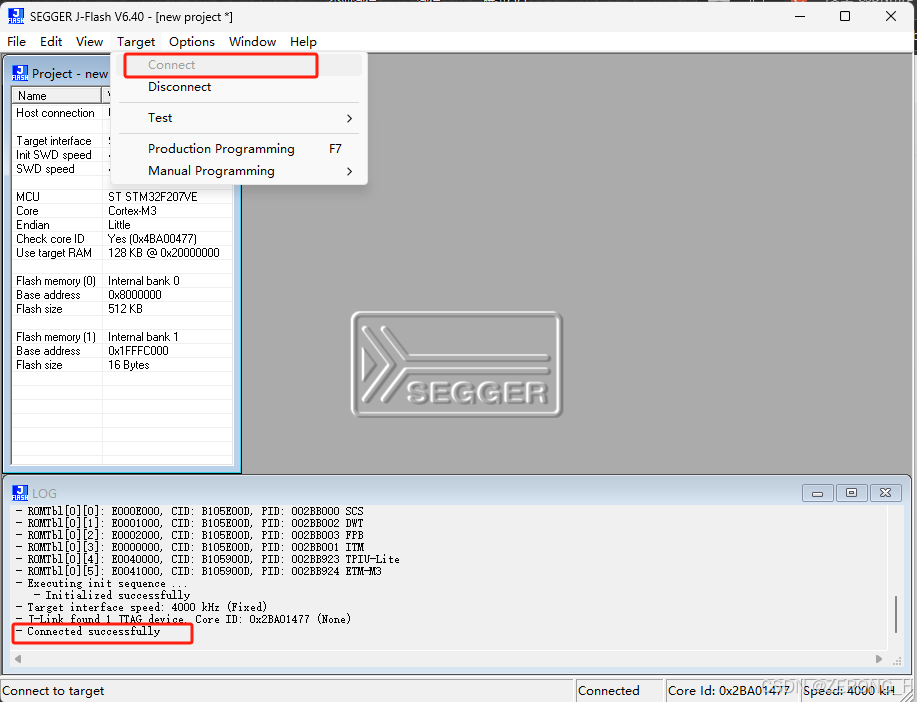

- 点击Target的Connect连接硬件，显示connected successfully表示连接成功。

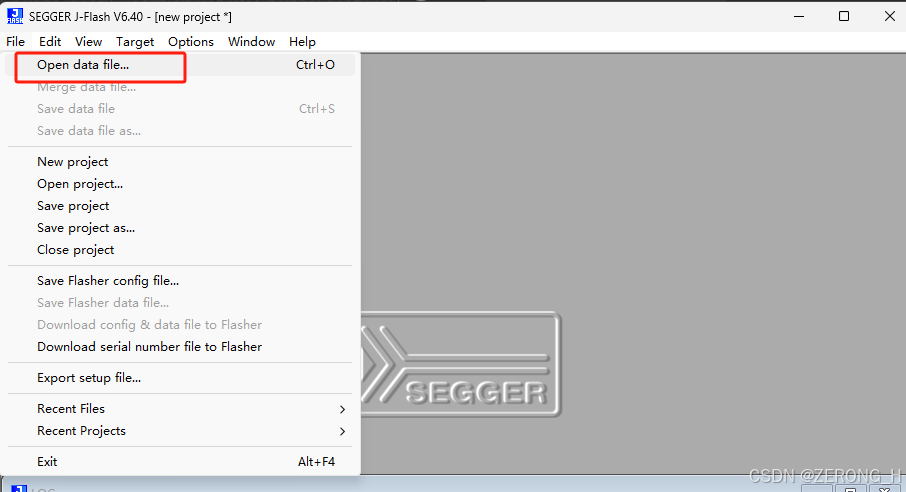

- 两种方式添加烧录bin文件，一是直接把文件拖到窗口上，二是点击File中的Open data file找到自己的烧录文件添加进来即可。

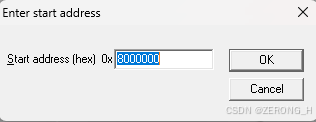

- 注意填写起始地址（这里很重要，特别针对测试人员来说，不知道直接问开发人员），如果是烧录hex文件就不需要填写起始地址。

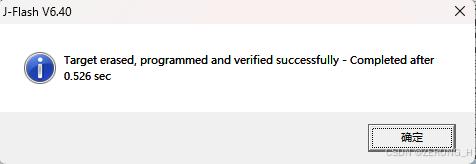

- 点击产品编程，出现下面画面则烧录成功

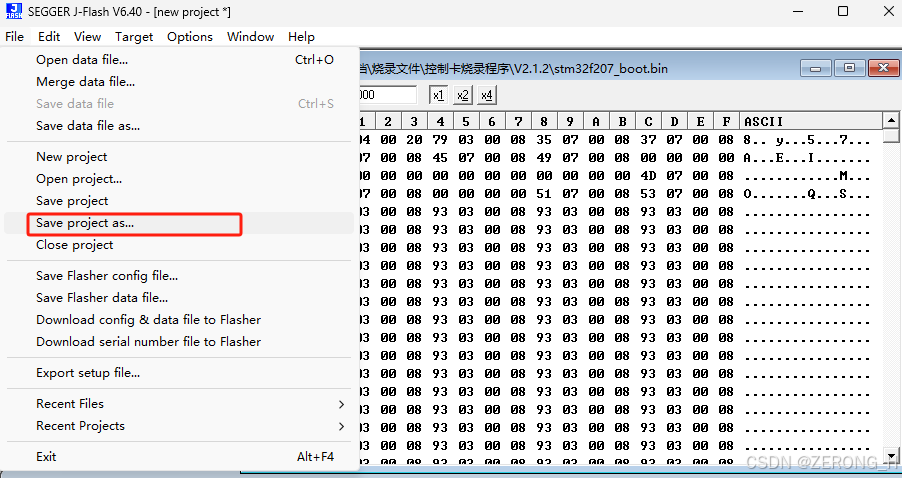

- 保存这个硬件环境下的项目，以便下次可以快捷使用，不用再手动创建新的项目，直接打开保存好的项目
三、扩展篇
这里是针对安装完有些国产芯片不支持JLINK的使用方法。
以国民技术为例，添加芯片主要两个步骤：
1）修改JLinkDevices配置文档
2）添加Nationstech的下载算法文件，即后缀为.FLM的文件
3.1 修改JLinkDevices配置文档

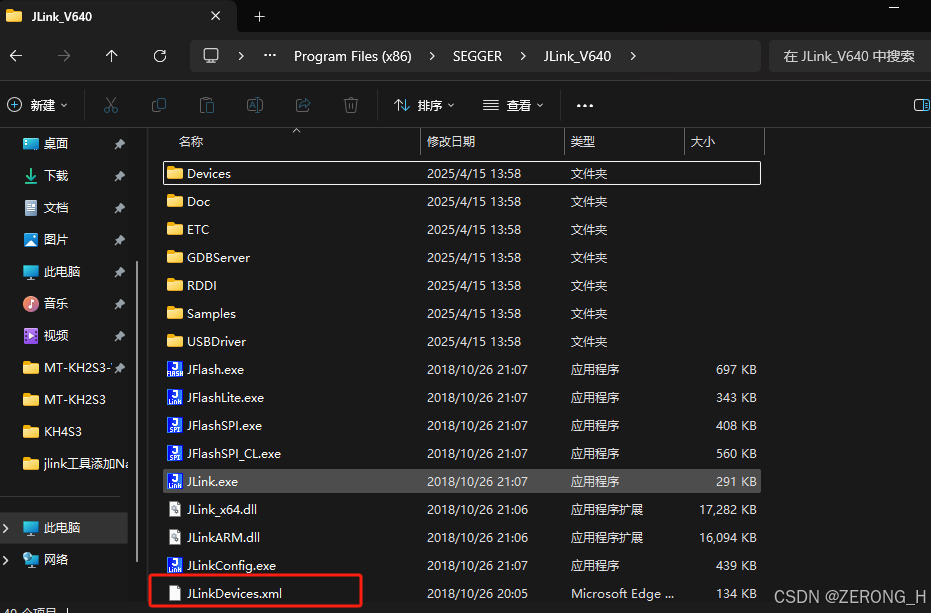

- 找到 JLink 安装路径，打开 JLinkDevices 文档（可使用 notepad 打开）

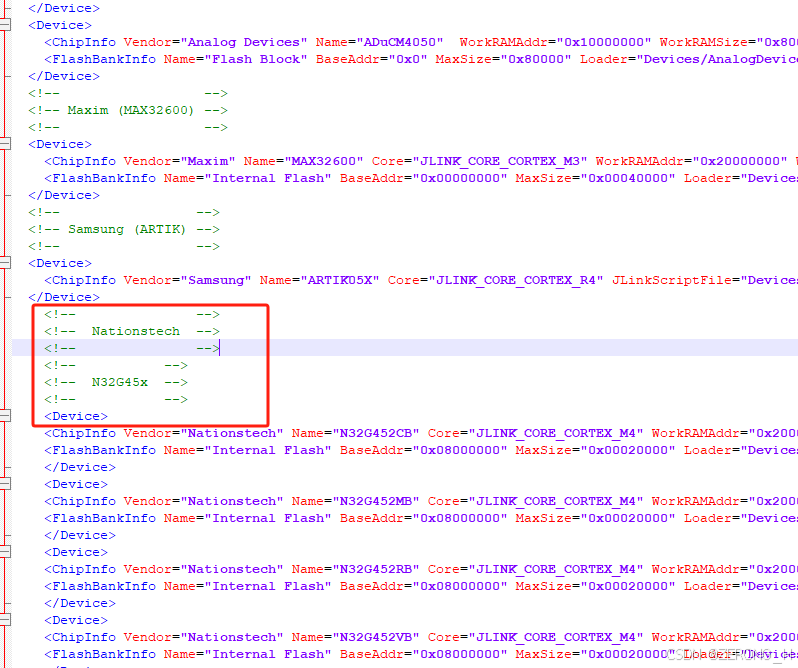

- 打开提供的 Nationstech-JLinkDevices 文档，将 Nationstech 所有芯片配置的内容复制到安装路径下的JLinkDevices 文档末尾，点击保存。
3.2 添加Nationstech的下载算法文件
- 将提供的Nationstech文件夹复制进JLink安装路径中的Devices文件夹

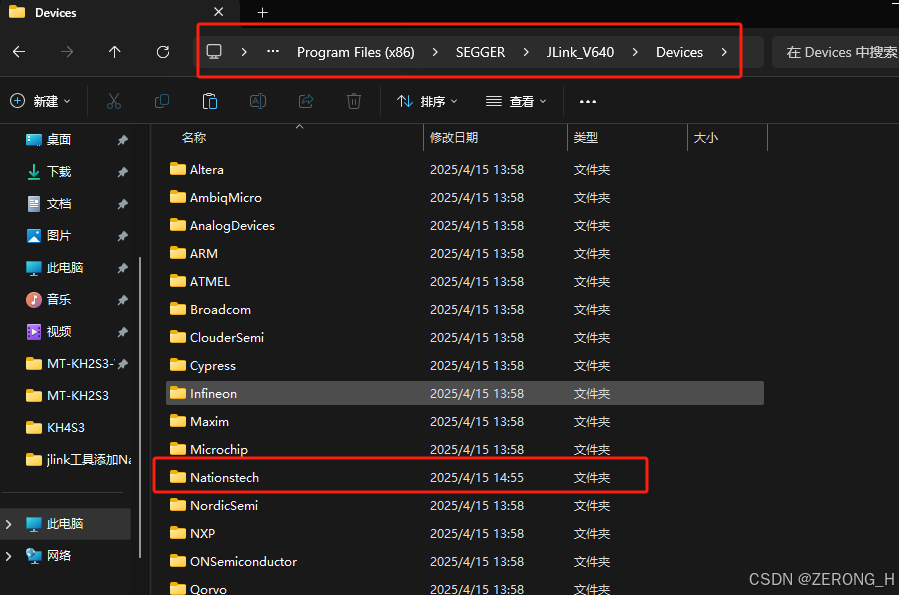

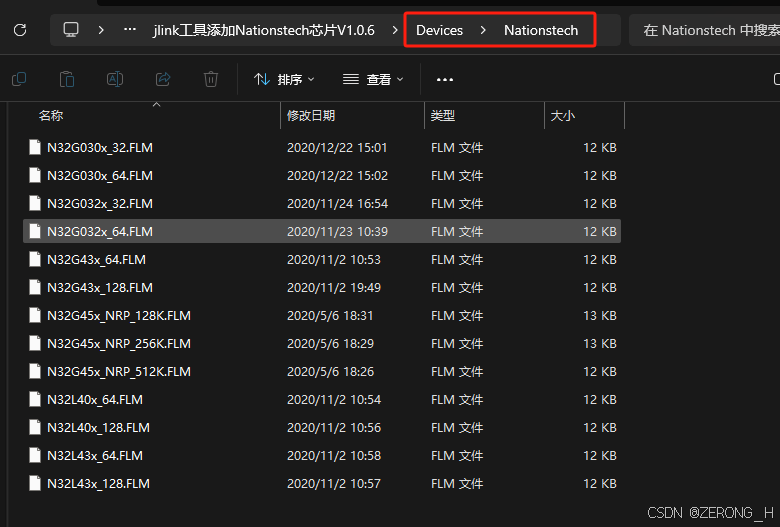

- 复制完成后的安装路径文件夹及内容如下：

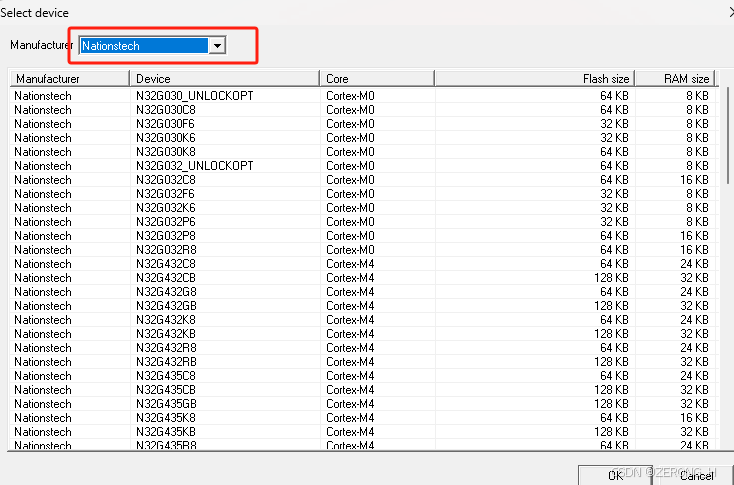

- 添加完成再进来jflash软件可以发现已经出现国民芯片的选型了
