Redis - 讲清楚集群模式（Redis Cluster）（上）

节点与集群构建

• 节点组成：Redis集群由多个独立节点组成，通过CLUSTER MEET命令实现节点握手，形成集群。

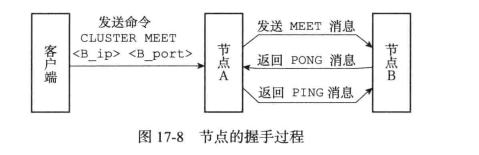

• 握手过程：

  1. 节点A为节点B创建clusterNode结构，发送MEET消息。

  2. 节点B接收后创建节点A的clusterNode结构，返回PONG消息。

  3. 节点A返回PING消息，完成握手。

之后，节点A会将节点B的信息通过Gossip协议传播给集群中的其他节点，让其他节点也与节点B进行握手，最终，经过一段时间之后，节点B会被集群中的所有节点认识。

• 数据结构：

  • clusterNode: 结构的link属性是一个 clusterLink 结构，该结构保存了连接节点所需的有关信息，比如套接字描述符，输人缓冲区和输出缓冲区:

  struct clusterNode {// 创建节点的时间mstime_t ctime;// 节点的名字，由40个十六进制字符组成// 例如68eef66df23420a5862208ef5b1a7005b806f2ffchar name[REDIS_CLUSTER_NAMELEN];// 节点标识// 使用各种不同的标识值记录节点的角色(比如主节点或者从节点)// 以及节点目前所处的状态(比如在线或者下线)。int flags;// 节点当前的配置纪元，用于实现故障转移uint64_t configEpoch;// 节点的IP地址char iP[REDIS_IP_STR_LEN];// 节点的端口号int port;// 保存连接节点所需的有关信息clusterLink *link;// 负责的槽位（二进制位数组）unsigned char slots[16384 / 8]; int numslots; //...
  };

  • clusterLink：clusterNode结构的link属性是一个clusterLink结构，该结构保存了连接节点所需的有关信息，比如套接字描述符，输人缓冲区和输出缓冲区.

  typedef struct clusterLink {// 连接的创建时间mstime_t ctime; // TCP 套接字描述符int fd; // 输出缓冲区（保存待发送给其他节点的消息）sds sndbuf; // 输入缓冲区（保存从其他节点接收的消息）sds rcvbuf; // 关联的节点（NULL 表示未关联）struct clusterNode *node;
  } clusterLink;

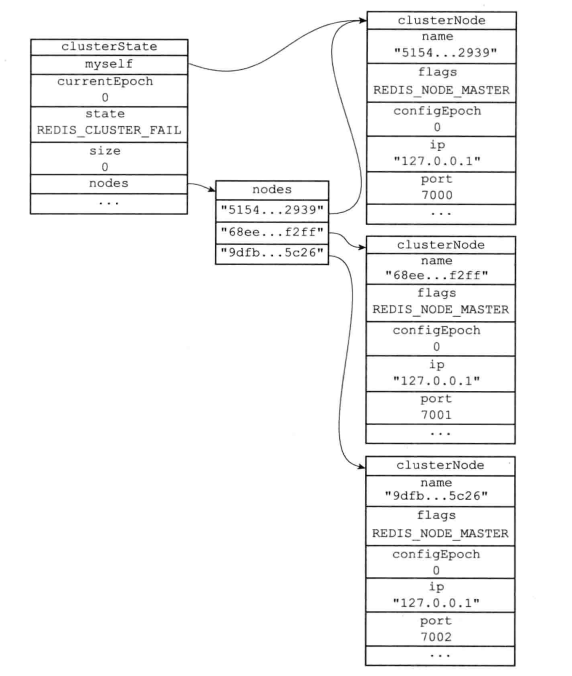

  • clusterState：每个节点都保存着一个 clusterState 结构，这个结构记录了在当前节点的视角下，集群目前所处的状态，例如集群是在线还是下线，集群包含多少个节点，集群当前的配置纪元，诸如此类。

typedef struct clusterState {// 当前节点自身的指针clusterNode *myself; // 集群当前配置纪元（用于故障转移）uint64_t currentEpoch; // 集群状态（在线/下线）int state; // 处理至少一个槽的节点数量int size; // 集群节点字典（键为节点ID，值为 clusterNode 结构）dict *nodes; // 所有槽的指派信息（数组索引为槽号，值为指向 clusterNode 的指针）clusterNode *slots[16384]; // 当前节点正在导入的槽（用于重新分片）clusterNode *importing_slots_from[16384]; // 当前节点正在迁移的槽（用于重新分片）clusterNode *migrating_slots_to[16384]; // 槽与键的映射关系（跳跃表，分值=槽号，成员=键名）zskiplist *slots_to_keys;
} clusterState;

槽指派与数据分片

• 槽总数：16384个槽，所有槽被指派后集群上线（cluster_state:ok）。

• 槽指派命令：

CLUSTER ADDSLOTS <slot>将槽指派给节点。

127.0.0.1:7000>CLUSTER ADDSLOTS 0 1 2 3 4 ... 5000
OK

查看集群状态

127.0.0.1:7000>CLUSTER NODES
9dfb4c4e016e627d9769e4c9bb0d4fa208e65c26 127.0.0.1:7002 master - 0 1388317426165

• 槽信息存储（节点视角）：clusterNode.slots（二进制位数组，记录自身负责的槽）。

slots属性 unsigned char 占用 1 个字节（8 位）的内存，所有位都用于表示数值，没有符号位。因此，其取值范围为 ‌0 到 255‌，是一个二进制位数组(bitarray)，这个数组的长度为16384 / 8=2048个字节，共包含16384个二进制位。

Redis以0为起始索引，16383为终止索引，对slots数组中的16384个二进制位进行编号，并根据索引i上的二进制位的值来判断节点是否负责处理槽1:

1. 如果slots数组在索引i上的二进制位的值为1，那么表示节点负责处理槽i。

2. 如果slots数组在索引i上的二进制位的值为0，那么表示节点不负责处理槽i。

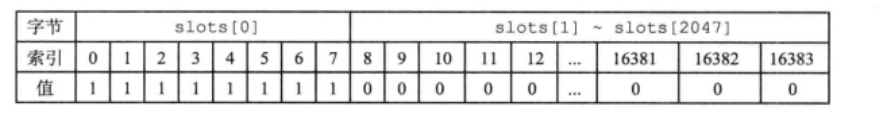

展示了一个slots数组示例:这个数组索引0至索引7上的二进制位的值都为1，其余所有二进制位的值都为0，这表示节点负责处理槽0至槽7。

通过位运算检查槽指派，时间复杂度为O(1)。

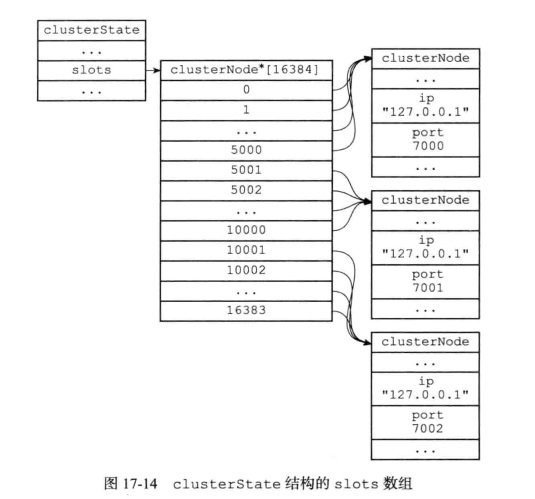

• 槽信息存储（集群视角）：clusterstate结构中的slots数组记录了集群中所有16384个槽的指派信息（指针数组，直接定位槽所属节点）。查找时间复杂度为O(1)。

clusterstate.slots数组记录了集群中所有槽的指派信息，而clusterNode.slots数组只记录了clusterNode 结构所代表的节点的槽指派信息，多用于某个节点本身的槽信息发送给其他节点，这是两个slots数组的关键区别所在。

• 传播节点的槽指派信息：

一个节点除了会将自己负责处理的槽记录在clusterNode结构的slots属性和numslots属性之外，它还会将自己的slots数组通过消息发送给集群中的其他节点，以此来告知其他节点自己目前负责处理哪些槽。

当节点A通过消息从节点B那里接收到节点B的slots数组时，节点A会在自己的clusterstate.nodes字典中查找节点B对应的clusterNode结构，并对结构中的slots数组进行保存或者更新。

因为集群中的每个节点都会将自己的slots数组通过消息发送给集群中的其他节点并且每个接收到slots数组的节点都会将数组保存到相应节点的 clusterNode结构里面，因此，集群中的每个节点都会知道数据库中的16384个槽分别被指派给了集群中的哪些节点。
