OpenFlow v1.1+流表匹配流程解析

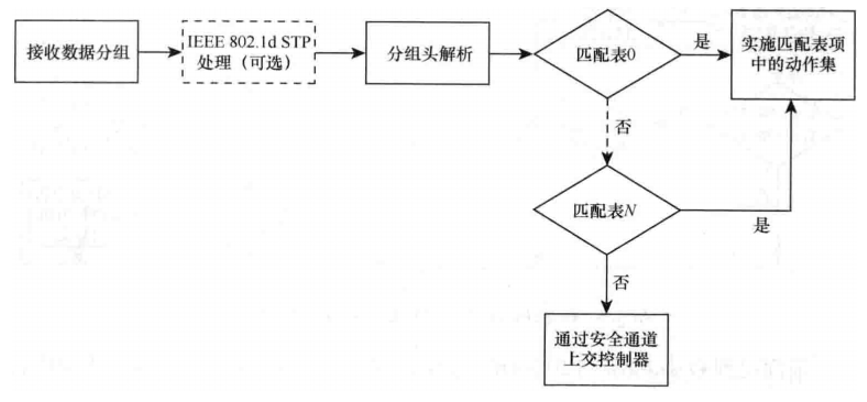

流程图解析
1. 接收数据分组
- 功能：交换机从网络接口接收原始数据分组。
- 物理层动作：数据帧通过网卡进入交换机缓存区。
2. IEEE 802.1d STP处理（可选）
- 功能：处理生成树协议（Spanning Tree Protocol, STP）的控制帧。
- 作用：防止网络环路，确保拓扑无环（传统网络必需，SDN中可选）。
- 为什么可选：
- SDN集中控制：在OpenFlow架构中，控制器可通过全局视图直接管理网络路径，无需依赖分布式STP消除环路。
- 灵活性需求：管理员可根据网络设计选择是否启用传统STP（例如在混合传统/SDN网络中可能需要）。
3. 分组头解析
- 功能：提取数据分组的头部信息（如五元组：源/目的IP、端口、协议类型）。
- 关键字段：
- L2：源/目的MAC地址、VLAN标签。
- L3：IP地址、TTL。
- L4：TCP/UDP端口号、标志位。
4. 匹配表0（首流表匹配）
- 流程：从流表0开始逐条匹配流表项。
- 流表结构：
| 匹配字段（Match Fields） | 优先级 | 计数器 | 指令集（Instructions） | 超时 | Cookie | |-------------------------|--------|--------|-------------------------|------|--------| | src_ip=192.168.1.10 | 100 | 500 | OUTPUT:PORT3 | 60s | 0x123 | - 匹配规则：按优先级降序匹配，完全匹配字段则命中。
5. 实施动作集
- 匹配成功：执行流表项中定义的动作（如转发、修改、丢弃）。
- 典型动作：
OUTPUT:PORT：转发至指定端口。SET_FIELD：修改包头字段（如VLAN ID）。DROP：丢弃分组。
6. 继续匹配表N（多级流表）
- 流程：若表0未匹配，依次尝试后续流表（表1、表2…）。
- 设计意义：支持多级流水线处理，实现复杂策略（如先路由后安全检测）。
7. 上交控制器
- 触发条件：所有流表均未匹配。
- 动作：通过安全通道（TLS加密）将分组发送给控制器。
- 控制器决策：
- 下发新流表项指导后续同类分组处理。
- 临时处理当前分组（如泛洪、特定转发）。
关键问题：为什么STP处理是可选的？
1. 传统网络与SDN的差异
| 场景 | 传统网络 | OpenFlow/SDN |
|---|---|---|
| 环路控制 | 依赖STP动态阻塞冗余路径 | 控制器全局计算无环路径，直接配置流表 |
| 协议必要性 | STP必需（分布式决策） | STP可选（集中式控制替代其功能） |
| 典型用例 | 纯二层网络 | 混合网络或需要兼容传统设备时启用 |
2. 可选性的实际意义
- 兼容性：支持传统网络设备与OpenFlow交换机共存。
- 性能优化：禁用STP可减少控制帧处理开销，提升转发效率。
- 策略灵活性：管理员可通过控制器实现更智能的环路避免机制（如基于应用需求的动态路径调整）。
示例场景
场景1：纯OpenFlow网络
- STP状态：禁用。
- 环路控制：控制器实时监控拓扑，通过流表精确控制流量路径。
- 优势：避免STP收敛延迟，实现毫秒级故障切换。
场景2：混合网络（传统+SDN）
- STP状态：启用。
- 作用：确保传统交换机间的无环拓扑，同时OpenFlow交换机通过流表与STP协同工作。
- 流量处理：OpenFlow交换机优先处理STP BPDU帧，再执行流表匹配。
总结
图中流程体现了OpenFlow v1.0的核心思想：通过层次化流表实现灵活的分组处理，同时保持与传统协议的兼容性。STP的可选性正是SDN设计理念的体现——将控制逻辑从设备剥离，赋予网络更高的可编程性和适应性。这种设计既支持向未来网络的平滑过渡，又能无缝集成现有基础设施，是SDN广泛部署的关键优势之一。
