Day 5：深入理解 Linux 内核结构（夯实基础训练）

news 来源：原创 2025/6/14 20:01:07

B站相应的视屏教程：
📌 Day 5：深入理解 Linux 内核结构

Linux 内核作为一个复杂的操作系统内核，其源代码规模庞大、模块众多，初学者容易迷失在文件与概念之中。为了更高效、系统地理解 Linux 内核的整体架构，我们将采用一个 四层模型，从宏观到微观地解析内核结构，帮助你建立清晰的认知框架。

一、为什么要了解内核结构？

编写驱动需要了解子系统的调用链
调试问题时需要准确定位模块位置
内核移植与裁剪依赖整体结构感知
应对高质量面试需具备宏观系统视角

掌握内核结构，是从“会用”到“精通”的关键一步。

二、推荐的四层内核结构理解模型

层级	逻辑名称	功能描述	对应源码路径	示例
1	核心层（Kernel Core）	提供基本能力：调度、内存管理、系统调用、锁等	`kernel/`、`mm/`、`ipc/`、`lib/`	`kernel/sched/`（调度）、`mm/memory.c`（内存）
2	子系统层（Subsystem）	网络、文件系统、图形、音频等大功能模块	`net/`、`fs/`、`sound/`、`drivers/gpu/`	`net/core/`、`fs/ext4/`
3	驱动层（Device Drivers）	与具体硬件设备交互，完成设备初始化、控制	`drivers/` 各模块目录	`drivers/gpu/imx/lcdif/`
4	架构层（Architecture）	适配不同 CPU 平台，提供启动、中断、MMU 支持	`arch/arm64/`、`arch/x86/`	`arch/arm64/kernel/head.S`

✅ 此模型具有层次分明、逻辑清晰、与源码结构高度一致的优点，建议背熟掌握。

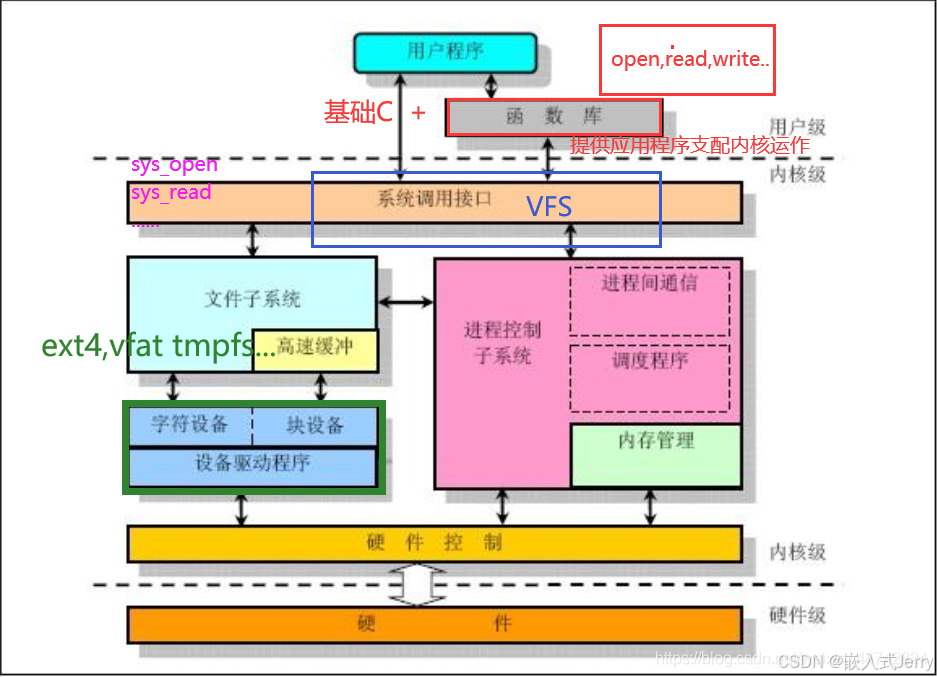

在这里插入图片描述

三、逐层详解内核结构

1. 核心层（Kernel Core）

这是 Linux 内核的“中枢神经系统”，为所有模块提供基础能力：

进程调度（Scheduler）：决定哪个进程何时运行。位于 kernel/sched/
内存管理（MM）：负责页表、分配器、内存回收，路径 mm/
系统调用（Syscall）：提供用户态与内核态之间的接口，位于 kernel/ 和 arch/xxx/
锁机制（Spinlock、Mutex 等）：实现并发控制，路径 kernel/locking/
基础库函数（Lib）：路径 lib/，比如字符串处理、数据结构操作等

📌 示例：mm/memory.c 处理页的分配与回收，是理解物理内存管理的核心文件。

2. 子系统层（Subsystem）

子系统是内核中提供完整功能的一类模块，如：

文件系统（VFS & 具体实现）：虚拟文件系统接口 + ext4/fat 等，路径 fs/
网络子系统：分层清晰，包括 socket 层、协议栈（TCP/IP）等，路径 net/
图形系统（DRM/KMS）：路径 drivers/gpu/，如 i.MX 的 LCDIF 子模块
声音系统（ALSA）：路径 sound/
安全子系统（LSM、SELinux）：路径 security/

📌 示例：fs/ext4/ 是 ext4 文件系统实现，对应 ext4 格式分区的挂载与管理。

3. 驱动层（Device Drivers）

驱动层是 Linux 内核最贴近硬件的一层，种类繁多，包括：

字符设备驱动、块设备驱动、网络设备驱动
各类总线控制器：I2C、SPI、USB、PCI、MMC 等
图形、摄像头、声卡、显示器、WiFi 等具体设备驱动

路径统一在 drivers/ 下，按类型再细分目录。

📌 示例：drivers/gpu/imx/lcdif/ 是 NXP 平台的 LCD 控制器驱动，提供 framebuffer 输出、时序设置、格式配置等。

4. 架构层（Architecture）

这一层用于支持不同的 CPU 架构，包括：

启动流程、汇编入口、异常中断向量表
MMU 映射、页表初始化
中断控制器、定时器初始化等

路径：arch/arm64/、arch/x86/、arch/riscv/ 等

📌 示例：arch/arm64/kernel/head.S 是 ARM64 架构下的汇编启动入口。

此外还有：

arch/arm64/boot/ 包含启动镜像格式代码
arch/arm64/mm/ 包含页表、内存区域初始化

四、与平台设备驱动关系

平台设备驱动（platform_driver）典型地处于 驱动层 与 子系统层 之间：

驱动层负责注册 platform_driver
设备树中定义设备节点，内核自动构造 platform_device
匹配后调用 probe() 绑定资源（寄存器、clock、irq）

这体现出 Linux 内核模块之间解耦、自动注册、可扩展的架构设计理念。

五、从源码层面认识结构

Linux 内核源码的顶层目录结构本身也反映了这种分层思想：

linux/
├── arch/           # 架构层
├── drivers/        # 驱动层
├── fs/             # 子系统：文件系统
├── net/            # 子系统：网络协议栈
├── sound/          # 子系统：音频
├── kernel/         # 核心层：调度、信号、fork
├── mm/             # 核心层：内存管理
├── lib/            # 核心层：内核库函数
