NXP i.MX 平台下双平台设备驱动解析：`imx-lcdifv3` 与 `imx-drm` 的实战解剖

news 2025/9/4 19:28:13

本文基于 NXP i.MX8MP 平台，从设备树、内核驱动框架、实际寄存器控制及 DRM 架构三个维度，完整分析两个关键平台设备驱动 —— imx-lcdifv3 与 imx-drm，从硬件出发，逐步揭示它们的实现机制、协作流程及设备特性。本文适合对 Linux 显示子系统、平台总线、DRM 架构感兴趣的读者，目标不少于 5000 字，结构清晰、逻辑准确。

一、硬件背景简述：i.MX8MP 显示输出子系统架构

在 NXP i.MX8MP 处理器中，显示输出通道主要由 LCDIFv3 控制器驱动，能够输出 RGB888 视频信号至显示屏或者其他图像接口（如 HDMI 或 MIPI-DSI）。

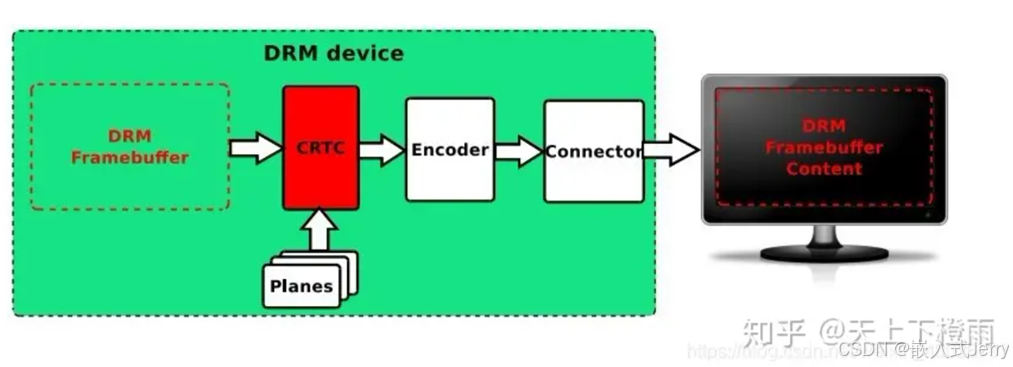

显示架构概览：

FrameBuffer
   ↓
LCDIFv3（控制器）
   ↓
CRTC（扫描控制器）
   ↓
Encoder（编码器）
   ↓
Connector（连接器）
   ↓
Panel（屏幕、HDMI）

在这里插入图片描述

LCDIFv3 是硬件控制器，负责将图像数据搬运到显示接口；
DRM 是软件架构，用于整合各类显示资源。

二、平台设备与驱动机制简析

2.1 什么是平台设备与驱动？

平台设备（platform_device）和平台驱动（platform_driver）是 Linux 设备驱动模型中最常见的组合。平台设备一般来源于设备树（Device Tree），用于静态描述 SoC 内部的集成外设，如 UART、SPI、LCD 控制器等。

platform_device：描述设备的存在和资源信息（reg、irq、clocks 等）；
platform_driver：负责驱动这些设备（probe、remove、pm 等）。

匹配机制：通过设备树中的 "compatible" 与驱动的 "of_match_table" 匹配，自动调用对应的 probe() 函数。

三、第一主角：`imx-lcdifv3` 驱动解析

imx-lcdifv3 驱动负责初始化 LCD 控制器寄存器，是典型的平台设备驱动。

3.1 设备树节点：

lcdif1: lcd-controller@32e80000 {
    compatible = "fsl,imx8mp-lcdif1";
    reg = <0x32e80000 0x10000>;
    clocks = <...>;
    interrupts = <GIC_SPI 5 IRQ_TYPE_LEVEL_HIGH>;
    status = "okay";

    port {
        lcdif_to_dsim: endpoint {
            remote-endpoint = <&dsim_from_lcdif>;
        };
    };
};

这个节点会被内核注册为 /sys/bus/platform/devices/32e80000.lcd-controller，并匹配 imx-lcdifv3 驱动。

3.2 驱动入口结构：

struct platform_driver imx_lcdifv3_driver = {
    .probe = imx_lcdifv3_probe,
    .remove = imx_lcdifv3_remove,
    .driver = {
        .name = "imx-lcdifv3",
        .of_match_table = imx_lcdifv3_dt_ids,
        .pm = &imx_lcdifv3_pm_ops,
    },
};

其中 of_match_table 与设备树的 "compatible" 绑定。

3.3 `probe()` 中做了哪些事？

static int imx_lcdifv3_probe(struct platform_device *pdev)

获取 reg 对应的内存资源并 ioremap
获取中断号、clock、power domain
初始化 lcdifv3_soc 数据结构
调用 platform_device_add() 动态创建子设备 imx-lcdifv3-crtc.x

创建后的子设备路径如下：

/sys/bus/platform/devices/imx-lcdifv3-crtc.0

3.4 `imx-lcdifv3` 的作用总结：

功能	说明
控制 LCDIFv3 硬件寄存器	设置时序、格式、分辨率、DMA
开关显示通道	控制 LCDIF 控制器的 ON/OFF
分配和配置显示 CRTC	动态创建 `imx-lcdifv3-crtc.x`
被 `imx-drm` 组件框架绑定	提供 CRTC 实现

四、第二主角：`imx-drm` 驱动解析

imx-drm 是 i.MX 平台下的显示框架核心驱动，它整合 LCDIF、DPU、LDB、HDMI 等显示资源。

4.1 设备树入口：

display-subsystem {
    compatible = "fsl,imx-display-subsystem";
};

4.2 驱动入口：

static struct platform_driver imx_drm_pdrv = {
    .probe = imx_drm_platform_probe,
    .remove = imx_drm_platform_remove,
    .driver = {
        .name = "imx-drm",
        .of_match_table = imx_drm_dt_ids,
        .pm = &imx_drm_pm_ops,
    },
};

4.3 `probe()` 中调用：

ret = drm_of_component_probe_with_match(&pdev->dev, match, compare_of, &imx_drm_ops);

→ 这一步构建了 component framework 的主设备 master，并等待各子组件（如 imx-lcdifv3-crtc）注册进来。

4.4 `bind()` 中核心逻辑：

static int imx_drm_bind(struct device *dev)

选择 drm_driver（根据是否使用 IPU/DPU/LCDIF）
drm_dev_alloc() 分配 DRM 核心设备
component_bind_all() 绑定子组件
drm_kms_helper_poll_init() 初始化 KMS 轮询
drm_dev_register() 注册 /dev/dri/cardX 节点

五、两个平台驱动的协作逻辑流程图：

Device Tree (lcd-controller@...)         Device Tree (display-subsystem)
         ↓                                            ↓
    platform_device                             platform_device
         ↓                                            ↓
 ┌──────────────┐                           ┌───────────────────────┐
 │ imx-lcdifv3  │                           │ imx-drm               │
 │ probe        │                           │ probe                 │
 └────┬─────────┘                           └────┬──────────────────┘
      │                                            │
platform_device_add → imx-lcdifv3-crtc.x     drm_of_component_probe
      │                                            │
component_add ←────────────── compare_of ←───────┘
      │
 ┌────v──────────────────────┐
 │ 被 imx-drm 作为 component 绑定 │
 └───────────────────────────┘

六、实战验证

在运行中的 i.MX8MP EVK 上：

# 驱动绑定关系：
cat /sys/bus/platform/drivers/imx-lcdifv3/32e80000.lcd-controller/driver
# → .../drivers/imx-lcdifv3

cat /sys/bus/platform/devices/imx-lcdifv3-crtc.0/driver
# → .../drivers/imx-lcdifv3-crtc

# 查看 DRM 卡设备
ls /dev/dri/
# → card0, renderD128

配合 modetest、weston、qt5、kmscube 等用户态程序即可验证图形显示功能。

七、平台设备驱动核心特性总结

特性	描述
基于设备树匹配	`of_match_table` + `compatible`
资源静态分配	寄存器映射、中断、clock
驱动分离与模块化	支持分层驱动、复用组件
支持 PM 和 suspend	统一 PM 回调结构
与 component 框架协作	子模块动态注册 + 统一整合
最终整合入 DRM 管线	支持 KMS / FB / EGL 等用户态接口

八、结语

在复杂的显示系统中，平台设备驱动和组件框架提供了良好的模块化机制，使得我们可以灵活地驱动 LCD、HDMI、LVDS 等显示接口。在 i.MX 系列 SoC 中，imx-lcdifv3 与 imx-drm 的协作就是这种设计思想的经典体现。理解它们的逻辑，不仅有助于深入掌握 Linux DRM 显示框架，也为我们后续自定义显示通道、添加新屏幕驱动、调试显示输出打下坚实基础。
