USB3.0走线注意事项和其中的协议

USB3.0走线的要求：

1、USB要走差分，阻抗控制为90欧姆，并包地处理，总长度最好不要超过1800mil.

2、尽可能缩短走线长度，优先考虑对高速USB差分（RX、TX差分）的布线，USB差分走线在走线的时候，尽可以有的减少换层过孔，从而可以更好的做到阻抗的控制，避免信号的反射；

3、过孔会造成线路阻抗的不连续，在每次打孔换层的地方加一对回流地过孔，用于信号回流换层。

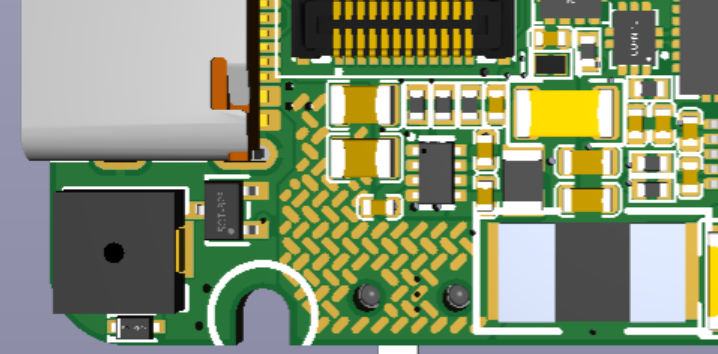

4、若USB两边定位柱接的是保护地，分割时保证与GND的距离是2MM，并在保护地区域多打孔，保证充分连接，如图所示：

信号线的参考层通常指的是相邻的接地层（GND）或电源层（VCC），也就是临近层。在PCB设计中，信号线的参考层主要用于提供信号回流路径，减少EMI（电磁干扰），并保证信号完整性。

USB要走差分，阻抗控制为90欧姆，并包地处理，总长度最好不要超过1800mil；

等长方式类似HDMI的绕线。

为了抑制电磁辐射，USB的差分线优先走在内层，并保证走线有一个完整的参考平面，不然走线跨分割。

会造成阻抗不连续并增加外部噪声对差分线的影响；USB差分在走线的时候，尽可能的减少换层过孔，过孔会造成线路阻抗的不连续，在每次打孔换层的地方加一对回流地过孔，用于信号回流换层：

差分串接阻容，测试点，上下拉电阻的摆放（√为合理的方式，×为不合理方式）；

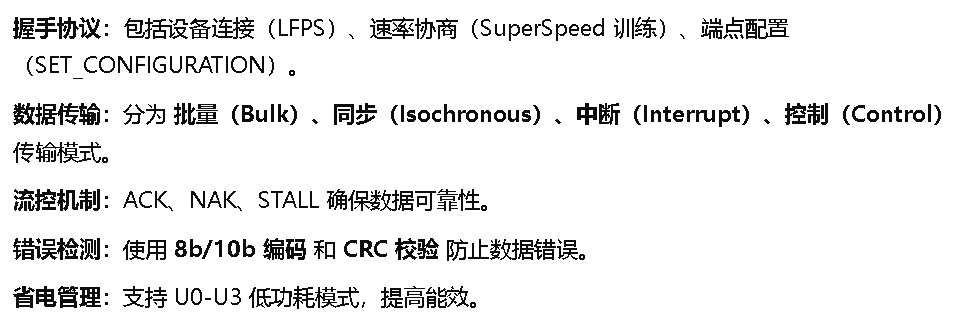

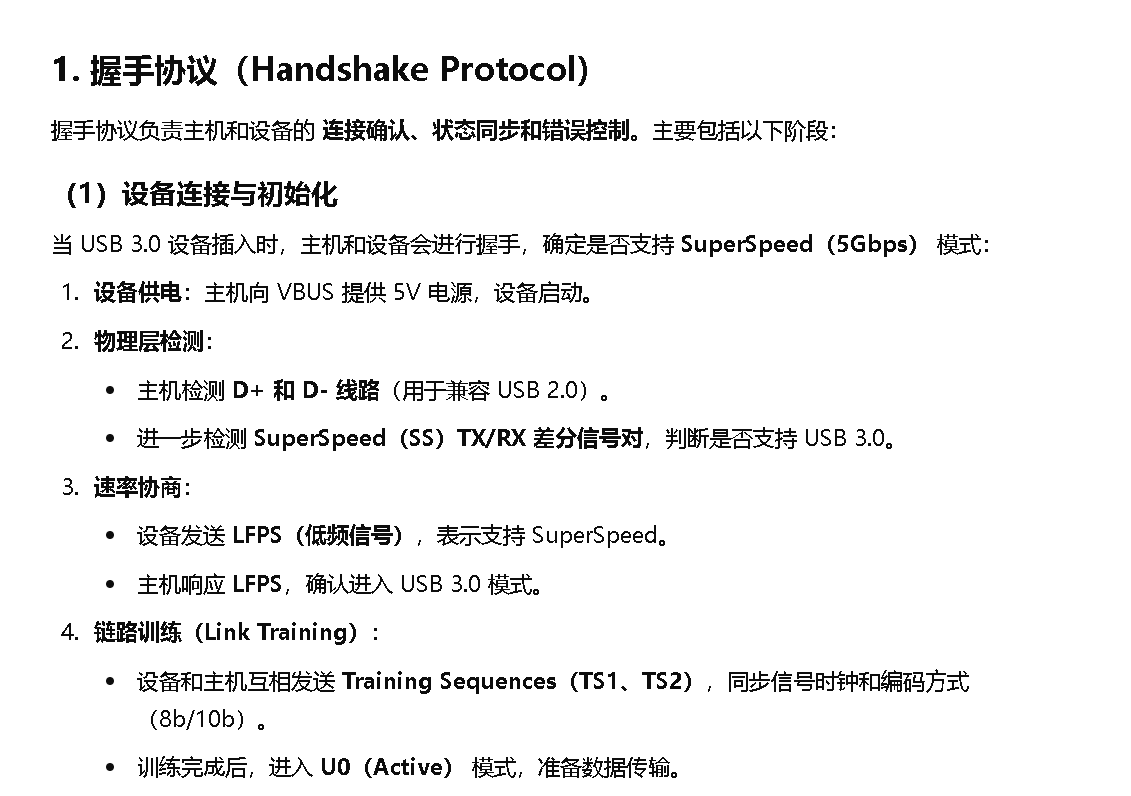

USB3.0传输的协议内容：

一些原理图设计学习点：

采用B TO B的LCD屏幕：

存在大量的引脚转换的时候，可以借助短接符号，清晰而且容易查找：

复位引脚必须加上TVS:

顶层线条开窗提高过流能力：

一款程控的CC引脚上下拉转换芯片：
