1101复位之后故障仍保持原因分析

前言

项目过程中，客户端测试出现某个故障在触发后，故障状态恢复，但DTC无法恢复，甚至在1101复位或重新上下电后也无法恢复，本文分析该问题出现的原因，及对应的解决方案

问题复现

在台架上模拟触发该故障，1101复位之后，19 02 09读取故障码返回对应的故障状态位为0x6D：

01			Test failed
04			Pending DTC
08			Confirmed DTC
20			Test failed since last clear
40			testNotCompletedThisOperationCycle

由状态bit 0x40可知，当前循环并没有完成该DTC的检测，此时读取该DTC的FDC10为0。

原因分析

很明显，Testfail位下电没有丢失，而是被存储了。但重新上电，没有满足故障的恢复条件，所以没有触发故障的Prepass，导致FDC10无法到达-128，无法清除Testfail位。

问题处理

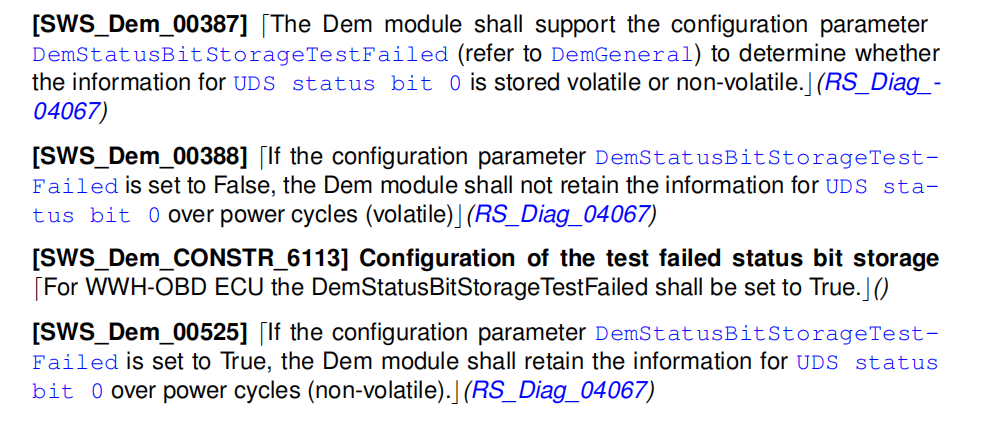

首先需要搞清楚为啥Testfail位会存储？查找DEM规范文档，其中有如下定义：

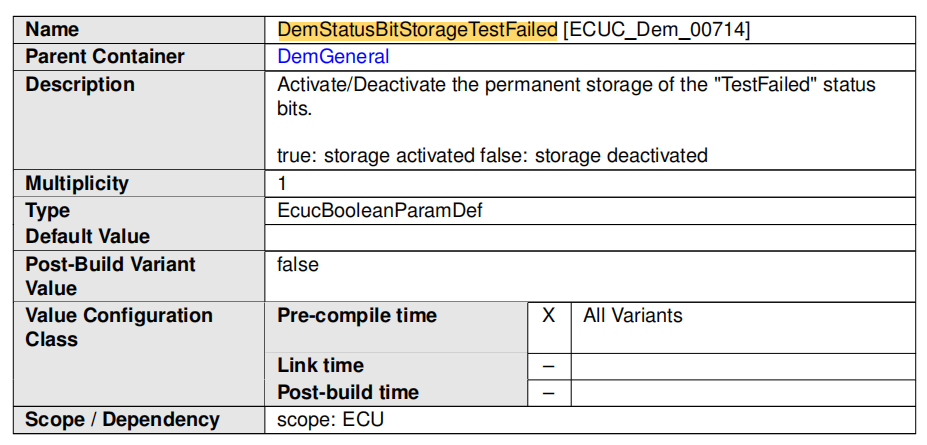

DemGeneral中有配置项DemStatusBitStorageTestFailed用来配置是否存储Testfailed位，当配置为True时，Dem会存储该bit，即重新上电仍然保持

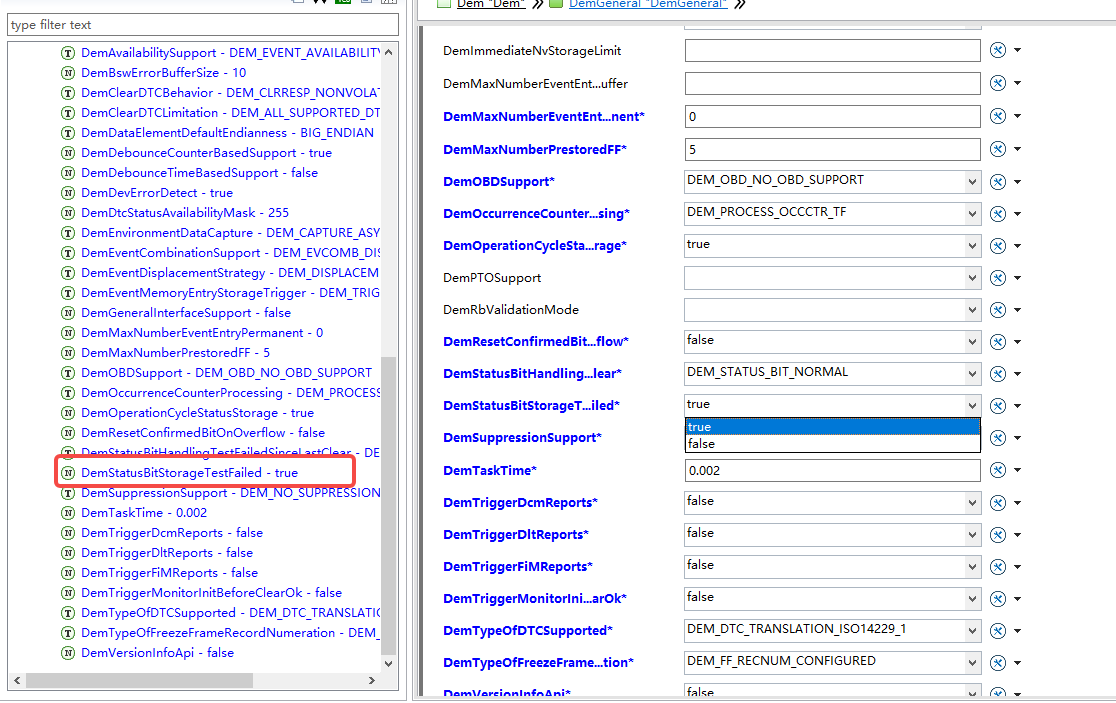

查看我们工程中的配置：DemStatusBitStorageTestFailed配置的是True

客户需求中没有说Testfailed位需要存储，所以只需要将该配置项配置为False即可

总结

实际上该DTC在自检阶段是有设置Prepass的，但是由于DTC的TRC设置的不对，导致Prepass没起作用，修改TRC也能解决该问题。如果客户有需求要存储Testfailed位，那就需要认真核查每个DTC的Prepass/Pass条件了，不能出现重新上电fail位一直置位导致故障一直报出，重新上电还无法恢复的情况(除非故障一直存在)
