【超高速传输】慧能泰eMarker系列助力USB4 80Gbps新时代！

news 来源：原创 2025/5/12 21:49:22

近期USB-IF协会开放USB4 80Gbps Passive Cables认证，所有已经取证的USB4 40Gbps Passive Cables都可以通过USB-IF Qualification by Similarity (QbS) Program取得认证。

对于USB4 80Gbps的概念，可能很多朋友并不陌生。早在2022年9月1日，USB-IF协会就已经在其官网上发布了新一代USB4 2.0版本数据接口规范公告，它支持高达80Gbps的数据传输速率，超越了雷电4接口的速度。同年10月，协会正式公布了全新的USB4 V2.0标准规范，引入了80Gbps的新一代USB接口以及一套全新的命名体系。

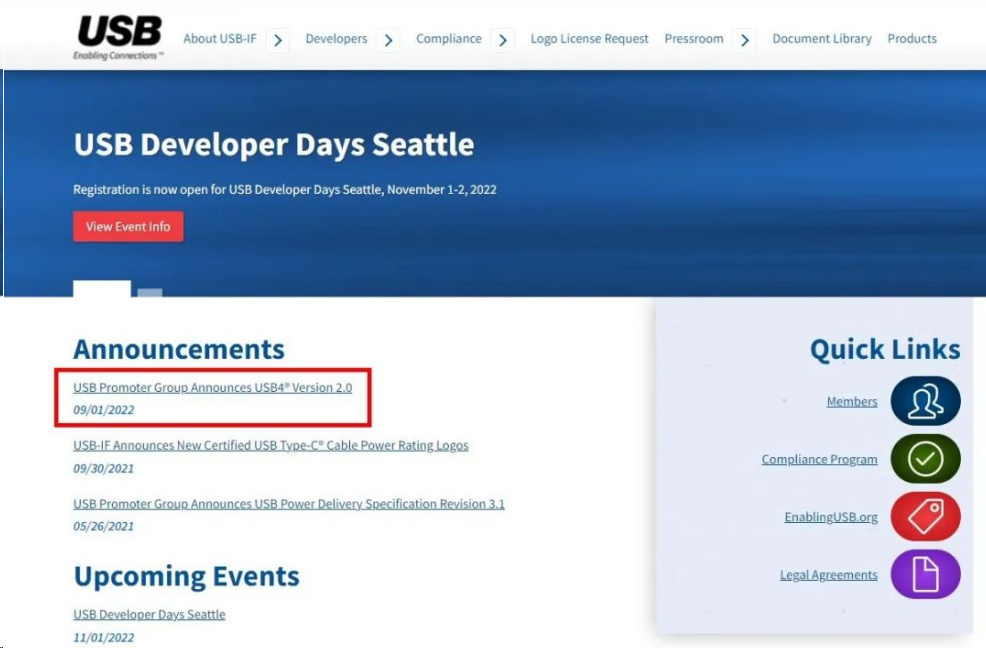

图1 ：USB-IF官网发布USB4 2.0版本数据接口规范公告

USB4 V2.0版本的推出，无疑是对数据传输速率的一次重大升级。从40Gbps到80Gbps的飞跃，不仅意味着数据传输效率的成倍提升，更是对硬件设备，尤其是eMarker芯片性能的严峻考验。然而，正是在这样的技术挑战下，慧能泰凭借其出色的研发实力和产品性能，成功推出多款能够通过USB4 80Gbps认证的eMarker系列产品，包括HUSB332B、HUSB332D、HUSB332E等，为用户提供稳定、高效的数据传输解决方案。

慧能泰HUSB332B是业内首颗通过USB PD3.1 eMarker Silicon认证测试的芯片，TID 6773。HUSB332B支持PD3.1 EPR 240W功率传输和USB4 80Gbps数据传输，适合搭载在240W USB-C to USB-C线缆上。HUSB332B自带加密功能，可应用于设备对线缆的身份识别，其自定义密钥方便各厂商定制。

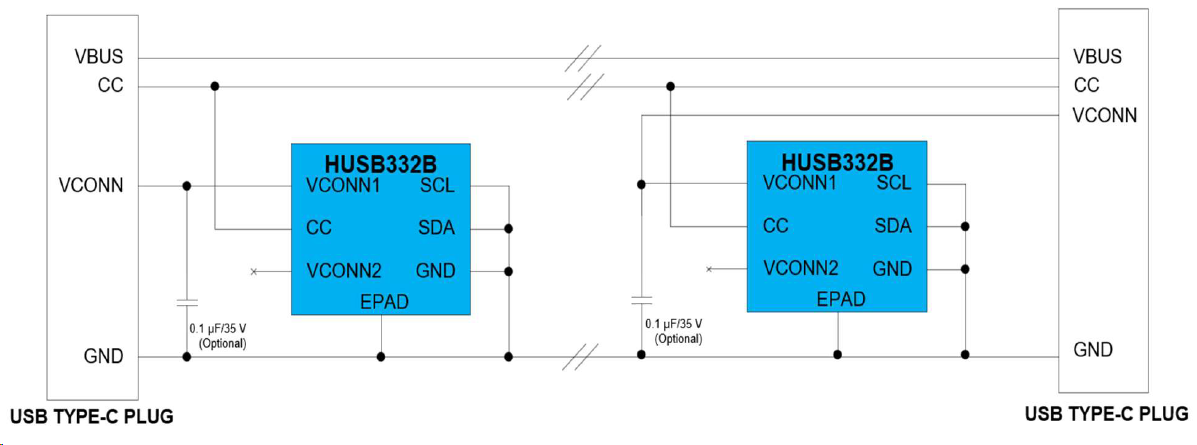

图2:HUSB332B典型应用电路图

HUSB332B产品特性

USB PD3.1认证，TID：6773
PD3.1 EPR功能，支持240W USB线缆
零外围设计，小尺寸，易加工
DFN2X2-6L、WLCSP-6B封装
支持USB4 V2.0, TBT3, USB3.2, USB3.1, USB2.0
自带的烧写存储单元(MTP)可支持多次烧写
支持通过CC引脚实现Type-C成品头或者成品线缆系统烧写
增强支持对PD信息误码的识别，提升兼容性
芯片CC/VCONN1/VCONN2耐压28V
加密功能
自定义密钥方便各厂商定制
支持自定义的Discover SVID和Discover Mode设置

慧能泰半导体重磅推出的全新一代eMarker HUSB332D，符合USB Type-C 2.2规范，也符合USB PD3.1和USB4 V2.0标准，具备超高性能，适用于各类USB Type-C线缆应用、USB4无源电缆；也支持240 W、80Gbps的C to C线缆设计。同时，HUSB332D还拥有1.6 mm × 1.6 mm DFN-4L的超小封装，开启了4脚eMarker时代。

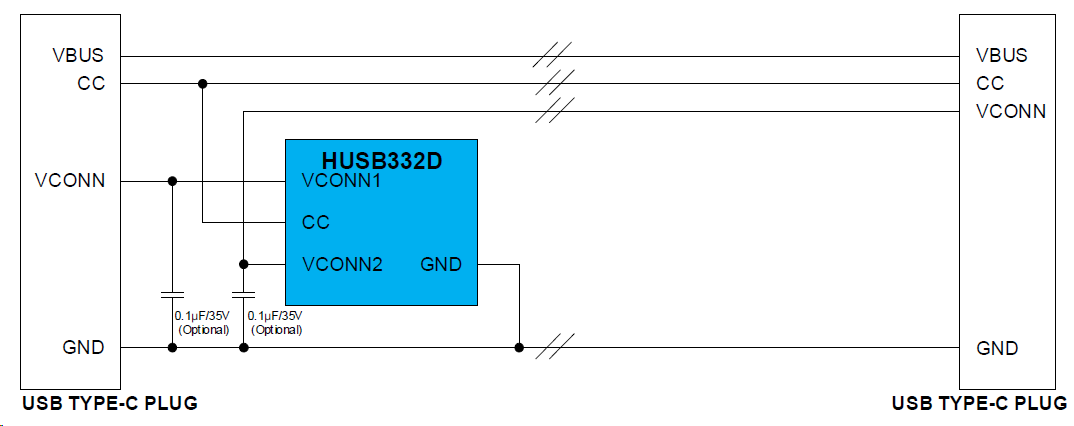

图3:HUSB332D典型应用电路图

HUSB332D产品特性

符合USB Type-C 2.2和PD 3.1 V1.7标准

- USB PD3.1认证，TID: 9125

-支持 SOP' 通信

-集成收发器（BMC PHY）

-支持结构化的VDM 1.0和2.x版本

高度集成

-两侧集成的Ra电阻

-两侧集成VCONN二极管

DFN1.6×1.6-4L、DFN2×2-6L封装
支持三次编程
兼容第三方编程工具
支持VCONN1和VCONN2引脚上的2.7V ~ 5.75V工作电压
CC、VCONN1和VCONN2引脚上的25V高电压耐受能力
支持Thunderbolt 3、Thunderbolt 4和USB4 V2.0 80Gbps数据通信
CC、VCONN1和VCONN2引脚上的HBM±8 kV ESD 保护

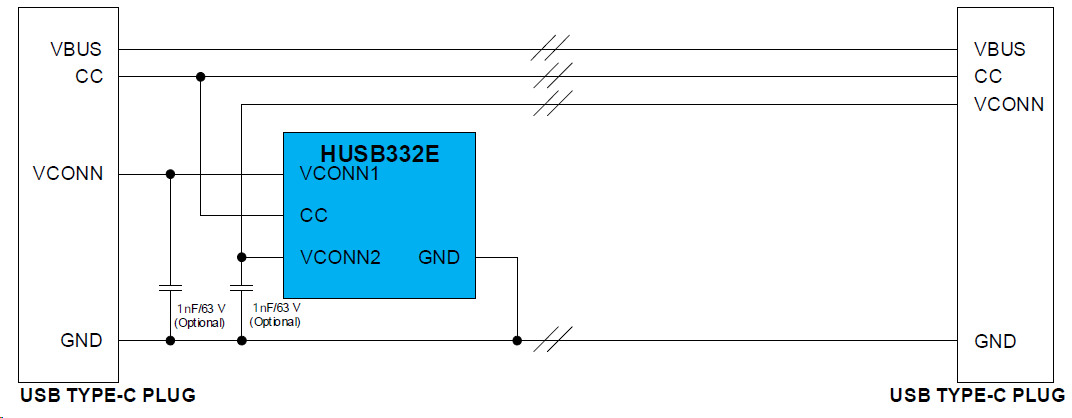

HUSB332E符合USB Type-C 2.2，USB PD 3.1和USB4 V2.0规范,支持USB4 80Gbps数据传输。作为地表最强eMarker，HUSB332E做到了1. 耐压最高：60V；2. 尺寸最小，1.6x1.6四脚封装；3. 功能最强，集成OTP（过温保护）。是慧能泰推出的第一款真正支持五芯USB Type-C线材的eMarker芯片
