QML输入控件: Dial基本用法与样式定制（1）

news 来源：原创 2025/5/10 20:28:33

前言

1. Dial控件基础介绍

1.1 核心属性

1.2 基本示例

2. 基本样式定制

2.1 代码示例

2.2 要点说明

2.3 运行效果

完整工程下载

前言

Dial（旋钮）控件是Qt Quick Controls模块中一个独特的圆形交互元素，它模拟了物理旋钮的行为，允许用户通过旋转手势来调整数值。这种控件在音频处理、参数调整、仪表盘等场景中非常有用。本文主要介绍Dial控件的基础用法与样式定制。

参考：Dial QML Type | Qt Quick Controls 6.8.3

1. Dial控件基础介绍

Dial控件提供了一个圆形旋钮界面，用户可以通过以下方式与之交互：

鼠标拖动旋转
触摸屏上的旋转手势
键盘方向键控制（需获得焦点）

1.1 核心属性

Dial控件包含以下关键属性：

value：当前旋钮的值（范围由from和to决定）
from：最小值（默认为0.0）
to：最大值（默认为1.0）
stepSize：步进值（调整时的最小单位）
snapMode：对齐模式（是否自动对齐步进值）
wrap：是否允许循环旋转
inputMode：输入模式（圆形或水平/垂直）

1.2 基本示例

import QtQuick
import QtQuick.Controls

Window {
    width: 640
    height: 480
    visible: true
    title: qsTr("基本Dial示例")

    Dial {
        id: basicDial
        anchors.centerIn: parent
        width: 200
        height: 200

        from: 0
        to: 100
        value: 50

        onValueChanged: {
            console.log("当前值:", value.toFixed(1))
        }
    }

    Text {
        anchors.top: basicDial.bottom
        anchors.horizontalCenter: basicDial.horizontalCenter
        text: "当前值: " + basicDial.value.toFixed(1)
        font.pixelSize: 16
    }
}

这段代码用于展示一个基本的Dial控件和一个Text控件。以下是代码的简单总结：

在窗口中放置了一个Dial控件（basicDial），用于显示一个可调节的旋钮。
Dial的范围是从0到100，默认值为50。
当Dial的值发生变化时，会在控制台输出当前值（保留一位小数）。
在Dial控件的下方放置了一个Text控件，用于实时显示Dial的当前值（保留一位小数）。

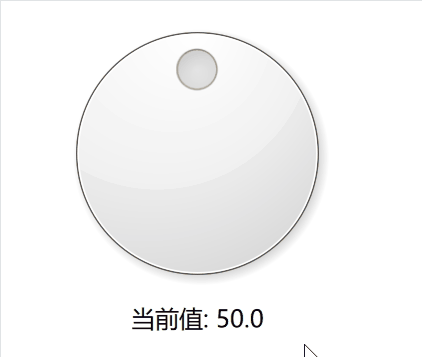

运行效果:

2. 基本样式定制

Dial控件的外观可以通过多种方式进行自定义。

2.1 代码示例

import QtQuick
import QtQuick.Controls

Window {
    width: 640
    height: 480
    visible: true
    title: qsTr("基本样式定制")

    Dial {
        id: styledDial
        width: 150
        height: 150
        anchors.centerIn: parent
        from: 0
        to: 10
        stepSize: 0.5
        snapMode: Dial.SnapOnRelease

        background: Rectangle {
            implicitWidth: styledDial.width
            implicitHeight: styledDial.height
            color: "transparent"
            border.color: "#21be2b"
            border.width: 4
            radius: width / 2
        }

        handle: Rectangle {
            id: handleItem
            width: 16
            height: 16
            color: styledDial.pressed ? "#17a81a" : "#21be2b"
            radius: width / 2
            antialiasing: true
            // 计算内部半径：背景半径减去边框宽度和手柄半径
            property real innerRadius: (styledDial.background.width / 2) - styledDial.background.border.width - (width / 2)

            transform: [
                // 将手柄移动到初始位置（顶部中点）
                Translate {
                    x: styledDial.background.width / 2 - handleItem.width / 2
                    y: styledDial.background.height / 2 - handleItem.height / 2 - innerRadius
                },
                // 绕背景中心旋转
                Rotation {
                    angle: styledDial.angle
                    origin.x: styledDial.background.width / 2
                    origin.y: styledDial.background.height / 2
                }
            ]
        }
    }
}

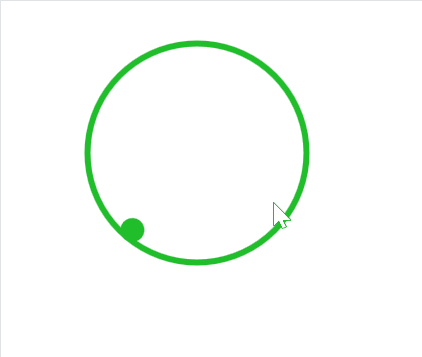

这段代码定义了一个带有自定义样式的Dial控件，其旋钮（handle）围绕背景圆圈的中心旋转，并且通过计算内部半径确保旋钮始终位于圆圈内。
